PCB PCBA 組立工場向けボードコーティングスプレー接着機

|  I.C.T PCB用コーティングスプレー接着機

PCB 用の I.C.T コーティング スプレー接着機は、ボード作業を簡単かつ迅速に行います。シンプルなプログラムセットアップと素早い変更時間により、良好な結果が得られます。この PCB ボードコーティング機は、50x50 ～ 450x460mm のサイズに対応します。 X=450mm、Y=450mm、Z=100mm移動します。ユーザーが任意のスプレー経路を作成すると、画面にそれが明確に表示されます。トラックは、多くのボードのミラー、アレイ、またはコピーを行います。出力や時間などのデータを自動でカウントします。 PCB 用のコーティング スプレー接着機は、駆動電源、産業用制御、LED、自動車、通信などに適合します。高速性とクリーンな店内空気で幅広いニーズに対応します。

|特徴

伝送システム

トランスミッション システムは、PCB のコーティング スプレー接着機で安定した動作を実現する高強度プラットフォーム上に構築されています。輸入サーボモーターとドライバーはスムーズなパワーを提供します。スライドレール付きサーボにより、正確な X/Y/Z 繰り返しが保証されます。ダストカバーによりネジとレールを清潔に保ち、メンテナンスの負担を軽減します。タンクチェーンはパイプとラインをきれいに保持します。この設定により障害が軽減され、長時間作業がサポートされます。

輸送システム

搬送システムは独自のチェーンを使用して、PCB のコーティング スプレー接着機での PCB の詰まりを防ぎます。モーターが速度を設定し、急停止します。シリンダークランプがボードをしっかりと固定します。レール幅が半自動で変化するので流れやすくなります。チェーンとプロファイルは曲がることなく重い荷重を受けても大丈夫です。 PCB ボードコーティング機で滑らかなラインを保ちます。

コーティングシステム

制御システムは、PCB のコーティング スプレー接着機で迅速にチェックできるように、部品を標準ラベルで順番にセットします。高精度サーボが安定して動作します。空気の流れで冷却する熱設計。 PC とボードの制御により信頼性が高まります。フルラインまで簡単にリンクします。

制御システム

オペレーター システムは、Windows 10 上で 10 分以内に新しいプログラムを作成し、2 分以内に変更します。フレンドリーなソフトウェアがパスをライブで教え、表示します。 CCDビジョンをオプションで追加。プラットフォームはすべてのユーザーに合わせて調整されます。これにより、PCB のコーティング スプレー接着機の毎日の使用が容易になります。

オペレーターシステム

一般的な機能としては、ガスを遮断し店内を清潔に保つための線路端のエアカーテンが挙げられます。プログラミングはシンプルなインターフェイスで任意のパスを編集します。マルチボードのトラックを高速にミラーリングまたはコピーします。自動カウントは出力と時間を表示します。これは、PCB ボード コーティング機での迅速なセットアップに役立ちます。

先進のデュアルバルブコーティングシステム

PCB のコーティング スプレー接着機のバルブ システムは、複雑な作業に対応する二重設計になっています。さまざまなバルブのモジュラー交換には 2 分もかかりません。 H-808 は、LED やガジェットの細かいパーツを細かいドットで表現します。 H-818は自動車基板用のワイドフィルムファンです。 H-828 はパワー ユニットの厚い層で高く流れます。オプションの U 軸は 360 度回転し、45 度傾斜してパーツの下に届きます。 UVランプはライブでチェックし、CCDは±0.05mmを目指します。無駄を 20 ～ 30% カットし、IP67 の保護も実現します。

|仕様

選択的コンフォーマルコーティングマシン
モデル	I.C.T-T550	I.C.T -T550U	I.C.T-T600	I.C.T -T650
バルブの数	2（霧化バルブ1ヘッド、精密バルブ1） 頭）	2（霧化バルブ1ヘッド、精密バルブ1） 頭）	2（霧化バルブ2ヘッド）	4（霧化バルブ2ヘッド、精密バルブ2ヘッド）
制御方法	PC + モーション コントロール カード
スピンドル数	X、Y、Z	x、y、z、u	X、Y、Z	X、Y、Z
PCBサイズ	50*50〜450*460mm
スピンドルドライブ	輸入サーボモーター+ボールネジモジュール
バルブの自動洗浄	5L圧力タンク付き
電源	AC220V±10%、50/60HZ、2.2KW
寸法	L910*W1600*H1700mm
正味重量	1000KG

|塗装  ライン設備一覧

|  カスタマーサクセスビデオ

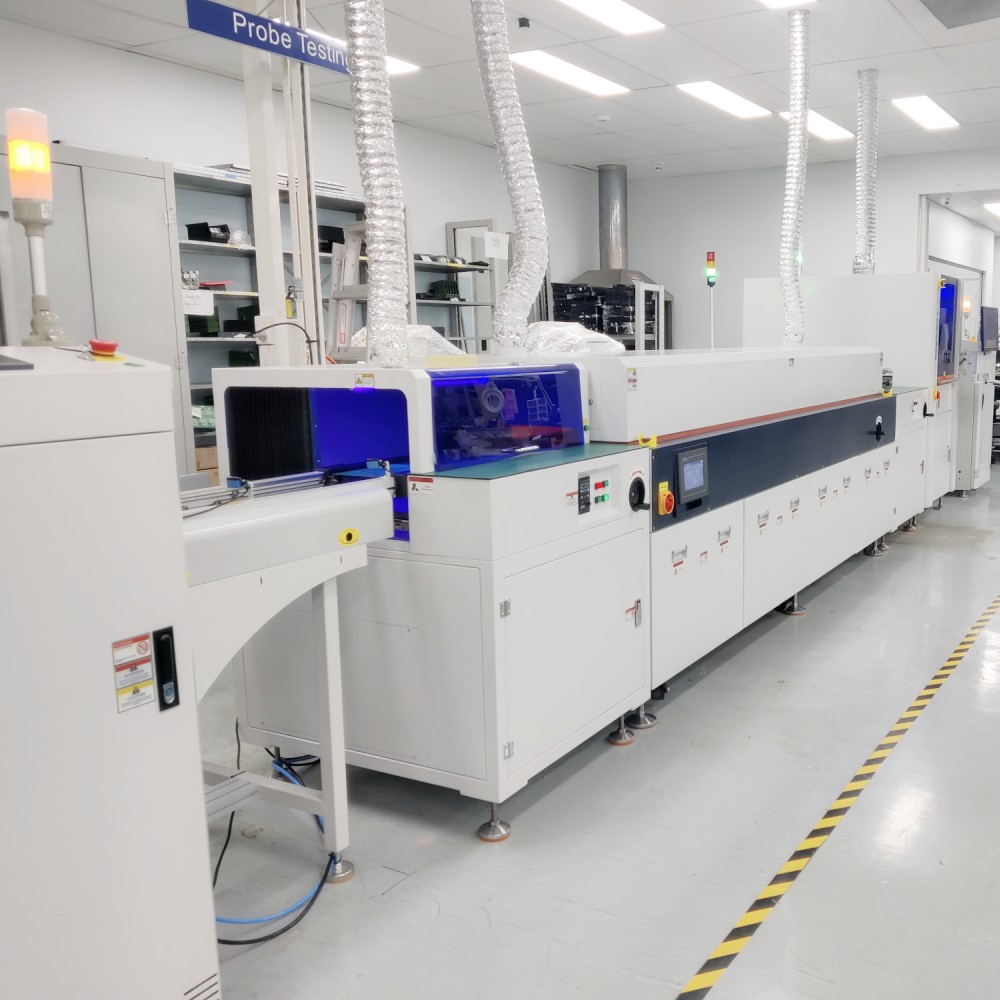

ビデオ「I.C.T エンジニアのヨーロッパの旅 - SMT 自動車エレクトロニクス向けソリューション」では、当社のエンジニアが車のダッシュボードを専門とするヨーロッパの大手顧客を訪問します。彼らは、PCB 用のコーティング スプレー接着機を備えた完全な PCBA コーティング ラインと、PCB ローダー、UV 硬化オーブン、およびアンローダーを購入しました。追加の設備には、マガジンバッファーとNG/OKアンローダーを使用した選択的ウェーブはんだ付けとAOI検査が含まれます。エンジニアは完全なインストールとデバッグを実行して、最適な動作を保証します。基礎からメンテナンス、トラブル対応まで徹底した運用教育を実施。試作中は協力して課題を解決し、プロセスを最適化し、効率と品質を向上させます。このサポートにより、スムーズで歩留まりの高い起動が可能になります。この映像では、PCB 基板コーティング機を使用した、複雑な基板上の正確な選択的コーティング、高速プログラミング、自動車ラインへのシームレスな統合をハイライトしています。

|  サービスとトレーニング

I.C.T は、PCB のコーティング スプレー接着機のエンドツーエンドの設置、デバッグ、メンテナンスを提供します。当社の経験豊富なエンジニアは、プログラミング、日常の操作、清掃、一般的な修正に関するオンサイトまたはリモートのトレーニングを提供します。電話、メール、ビデオを通じて問い合わせに迅速に対応し、多くの場合数時間以内に問題を解決します。包括的なマニュアルとビデオ ガイドが実践セッションを補足します。スペアパーツは世界中に在庫されており、迅速な配送が可能です。定期的なフォローアップには、進化するニーズに合わせたプロセスの最適化とアップグレードが含まれます。これによりオペレーターの信頼が高まり、ダウンタイムが最小限に抑えられます。 PCB 基板コーティング機を使用した自動車または LED アプリケーションでは、特定のコーティングと基板タイプに合わせてサポートを調整します。クライアントは、リスクゼロの拡張のための長期的なパートナーシップを獲得します。

|  クライアントの声

お客様は、当社のエンジニアの専門知識、現場での迅速な解決、ヨーロッパ訪問中の患者トレーニングを高く評価しています。彼らは、PCB のコーティング スプレー接着機が、複雑な自動車用基板にも均一で欠陥のない層を提供できることを賞賛しています。安全で破損のない梱包により、いつでも安全な国際配送が保証されます。迅速な対応チームが 24 時間以内に質問に回答し、生産の停止を防ぎます。この機械の信頼性と簡単なバルブ交換により、高混合ラインの出力が 20 ～ 30% 向上します。 PCB ボード コーティング機の耐久性と精度において期待を上回っていることが多くの人に強調されています。全体として、製品寿命とコンプライアンスの向上に関して信頼されています。

|  認証と規格

I.C.T は安全性の CE、環境コンプライアンスの RoHS、品質管理の ISO9001 を誇りを持って保持しています。当社はモジュラーバルブやパス編集などの革新的な機能に関する複数の特許を取得しています。 PCB のすべてのコーティング スプレー接着機は、安定性の実行、精度チェック、材料の適合性などの厳格な社内テストを受けています。厳格な工場プロトコルがコンポーネントの調達、組み立て、最終検査に適用されます。これにより、世界市場における信頼性の高い環境に優しい運用が保証されます。証明書は、PCB ボードコーティング機分野における卓越性への当社の取り組みを証明します。

|  I.C.T の会社と工場について

I.C.T は、12,000 平方メートルにわたる自社所有の研究開発および生産施設を運営しており、20 人のエンジニアを含む 89 人の専任スタッフがいます。 2012 年に 3,000 万ドルの登録ファンドと 8 つの支店を擁して設立され、当社は急速に拡大してきました。 72 か国の 1,600 を超える顧客にサービスを提供する当社は、需要分析から最適化までのワンストップ SMT ソリューションを提供しています。工場では、厳格な品質管理システム、正確な検出プロセス、完全なトレーサビリティが実施されています。半導体、PCBA、SMT、DIP、コーティング、ロボット、アセンブリをカバーします。グローバリゼーションとローカリゼーションは、エレクトロニクス製造における当社のクロスバリュー プラットフォームを推進します。
