I.C.T-T550
I.C.T
conformal coating machine
| 数量： | |
|---|---|
| I.C.T コンフォーマルコーティング機の概要
I.C.T コンフォーマル コーティング マシンは、シンプルな PCBA 保護の新しい標準を設定します。最良の結果を得るために、簡単なプログラミングと素早いライン変更が特徴です。この PCB スプレー塗装機は、50x50 ～ 450x460mm のボードに対応します。 X=450mm、Y=450mm、Z=100mmの範囲で可動します。ユーザーはスプレー パスを簡単に編集できます。インターフェイスにはパスが明確に表示されます。マルチボードのトラックをミラーリング、配列、またはコピーします。生産データは自動的にカウントされます。この smt PCB コンフォーマル コーティング マシンは、駆動電源、産業用制御、LED、自動車エレクトロニクスなどの分野に使用されます。多様なニーズに高効率でお応えします。
|特徴
伝送システム
トランスミッションシステムには、機械の安定性を高める高強度プラットフォームが使用されています。輸入されたサーボモーターとドライバーが動力を供給します。サーボとスライド レールの設計により、X/Y/Z の精度と繰り返しが保証されます。独自のダストカバーにより、ネジとレールを清潔に保ちます。これにより、メンテナンスの手間が軽減されます。フレキシブルなタンクチェーンでパイプやラインをすっきり整理。全体として、コンフォーマルコーティング機での信頼性の高い動作をサポートします。
輸送システム
輸送システムには、PCB の固着を防ぐ独自のチェーンがあります。モーターは速度を制御し、正確に停止します。シリンダのクランプは作業中に PCB をしっかりと保持します。ガイドレールの幅は半自動的に調整されるので、簡単に入力できます。チェーンとプロファイルは曲がることなく重いPCBに耐えます。このセットアップは、SMT PCB コンフォーマル コーティング装置によく適合します。
コーティングシステム
コーティング システムには、複雑な PCBA タスク用のデュアル バルブが含まれています。モジュラー設計により、さまざまな製品に合わせてバルブ本体を素早く交換できます。オプションの U 軸とチルトにより、難しい箇所にも簡単に到達できます。 CCD ビジョンはアドオンとして付属します。 UVランプ内蔵で作業状況が一目瞭然。コンフォーマルコーティング機の多様なニーズに対応します。
制御システム
制御システムは標準ラベルを使用してパーツを合理的にレイアウトします。これにより、チェックと修正が簡単になります。高精度サーボ部品は安定した動作を実現します。熱設計は対流空冷を使用します。 PC プラス制御ボード モードにより信頼性が向上します。 PCB スプレー塗装機でのスムーズなパフォーマンスを保証します。
オペレーターシステム
オペレーター システムは 10 分以内に新しいジョブをプログラムします。 Windows 10 では、切り替えに 2 分もかかりません。フレンドリーなソフトウェアがユーザーに教え、ナビゲートします。リアルタイムでパスが表示されるので、簡単に制御できます。 CCDビジョンはオプションです。調整可能なプラットフォームはさまざまなオペレーターにフィットします。これは、コンフォーマル コーティング マシンを迅速に使用するのに役立ちます。

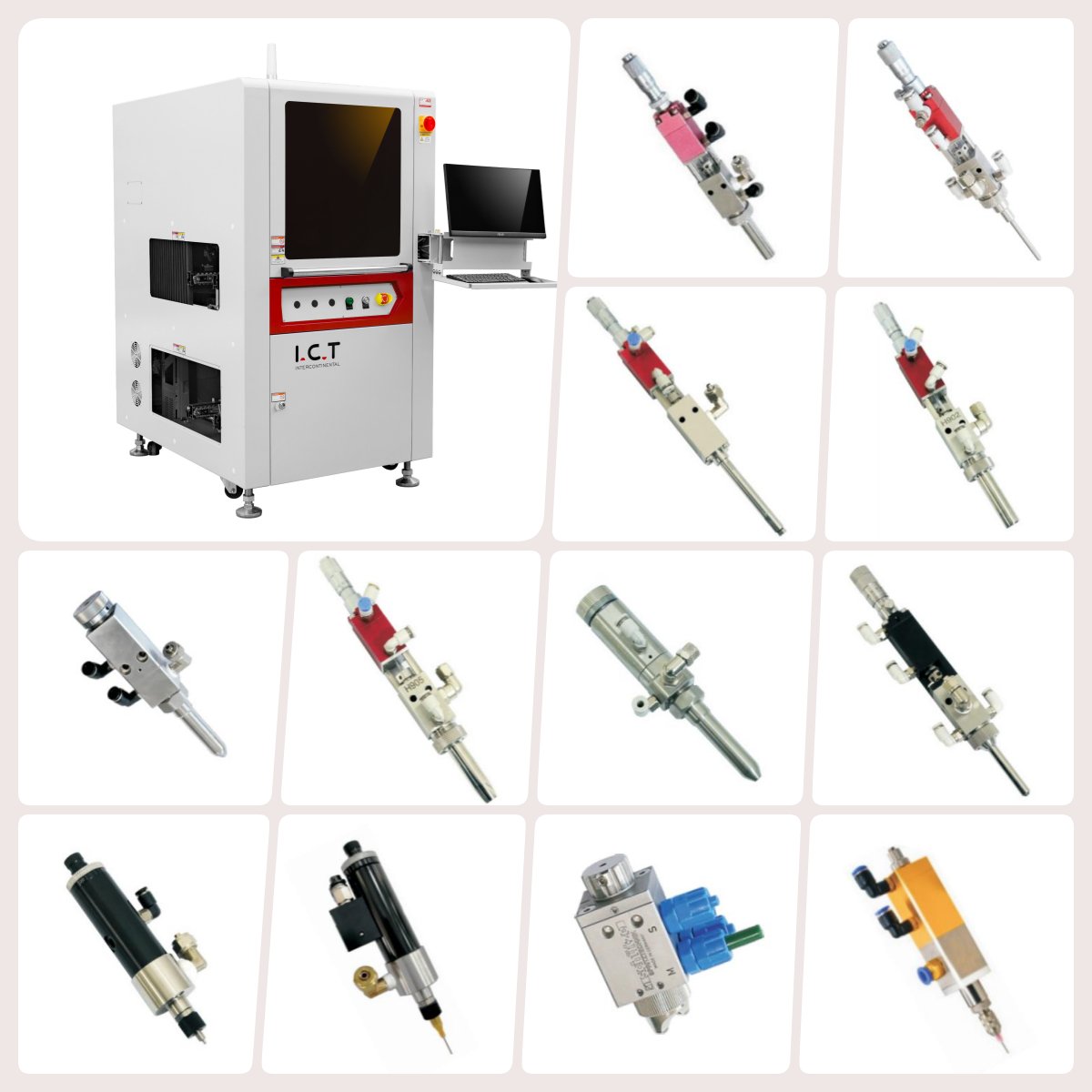

先進のデュアルバルブコーティングシステム
コンフォーマルコーティング機は、小さなコンポーネントへの微細なドット/ラインスプレー用の H-808 精密小型噴霧バルブを提供します。これは、LED の照明や家庭用電化製品に最適です。 H-818 ワイド ファン バルブは、広い PCB エリア全体に均一なフィルム コーティングを提供し、自動車のダッシュボードや産業用制御ボードに最適です。 H-828 ハイフロー バルブは、パワー モジュールの厚いコーティングを迅速に処理します。
モジュラー設計により、2 分以内にバルブを交換できます。デュアルバルブセットアップは、複雑な作業のために 2 つのタイプを同時に実行します。この柔軟性により、PCB スプレー コーティング機は多品種生産に最適です。あらゆる用途に適したバルブを選択してください。
|仕様
| 選択的コンフォーマルコーティングマシン | ||||
| モデル | I.C.T-T550 | I.C.T -T550U | I.C.T-T600 | I.C.T -T650 |
| バルブの数 | 2（霧化バルブ1ヘッド、精密バルブ1） 頭） | 2（霧化バルブ1ヘッド、精密バルブ1） 頭） | 2（霧化バルブ2ヘッド） | 4（霧化バルブ2ヘッド、精密バルブ2ヘッド） |
| 制御方法 | PC + モーション コントロール カード | |||
| スピンドル数 | X、Y、Z | x、y、z、u | X、Y、Z | X、Y、Z |
| PCBサイズ | 50*50〜450*460mm | |||
| スピンドルドライブ | 輸入サーボモーター+ボールネジモジュール | |||
| バルブの自動洗浄 | 5L圧力タンク付き | |||
| 電源 | AC220V±10%、50/60HZ、2.2KW | |||
| 寸法 | L910*W1600*H1700mm | |||
| 正味重量 | 1000KG | |||

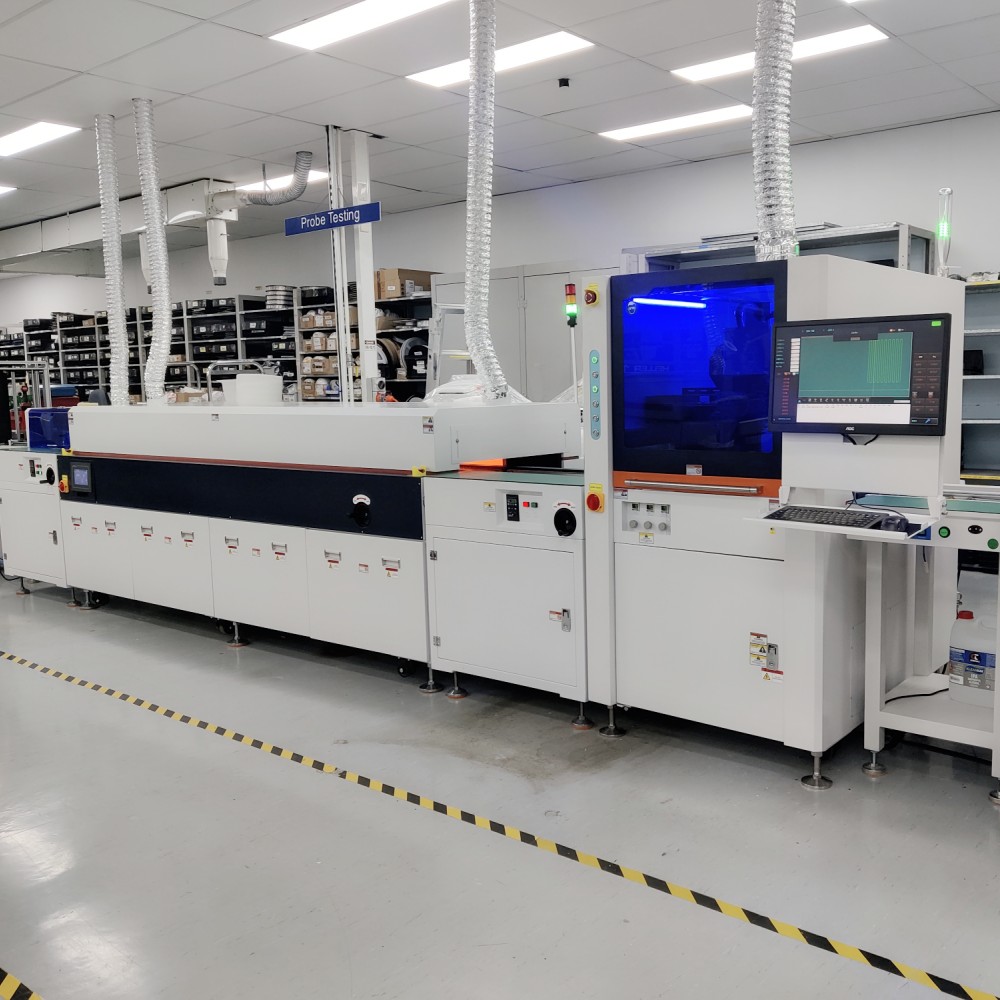

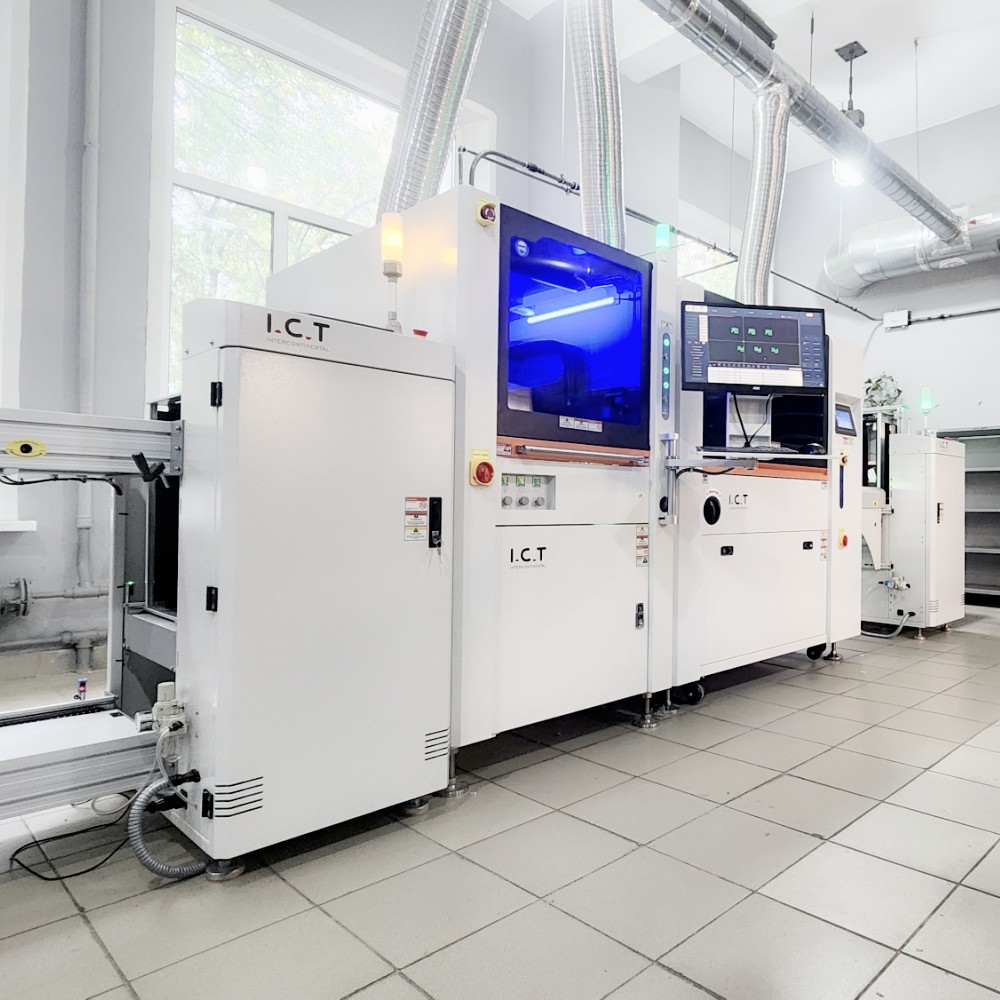

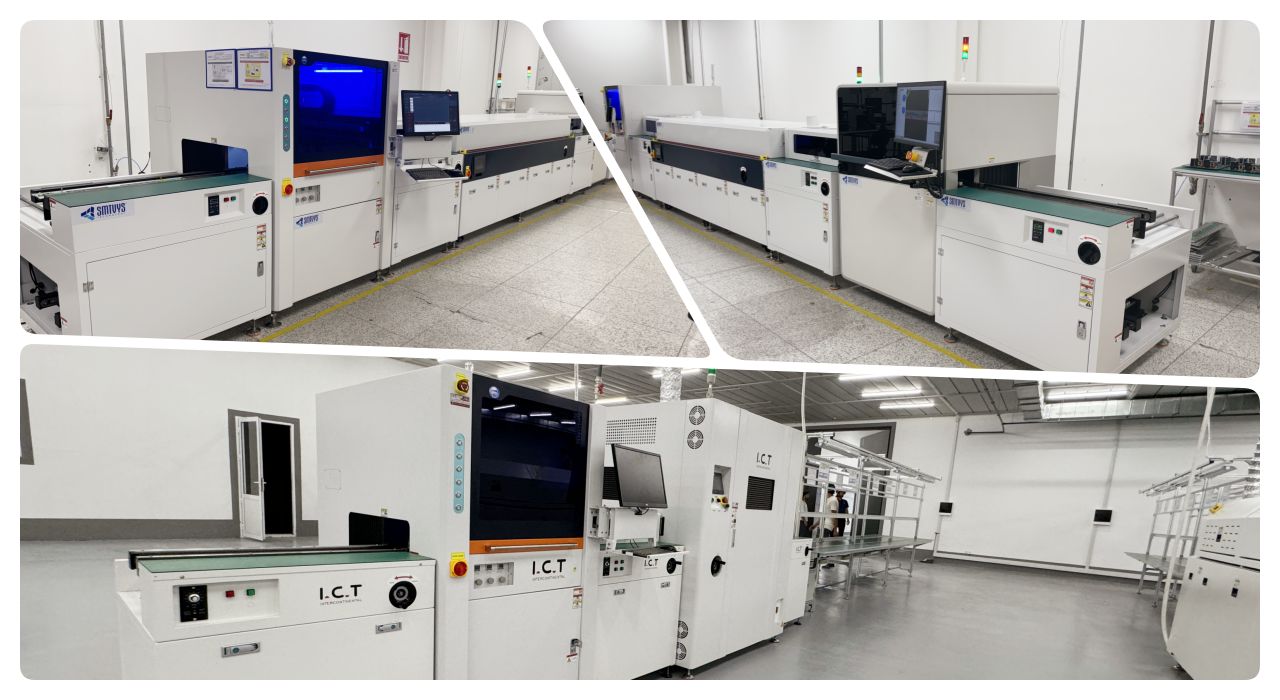

|塗装 ライン設備一覧
当社の PCBA コーティング ラインは、効率的かつ正確な回路基板保護のための高度なツールを提供します。完全に自動化されたコーティング ラインには、正確な塗布のための選択コーティング機、耐久性のある仕上げのための硬化オーブン、品質チェックのための AOI、スムーズな取り扱いのためのリフトとフリッパー、シームレスな生産のためのコンベヤ システムが含まれています。
安定稼動、確実な防塵・防水・防爆塗装を実現する高品質なPCBA塗装ラインで、業界の多様なニーズにお応えします。モジュール設計と I.C.T のグローバル サポートにより、保護コーティング作業の生産性が向上します。
| 製品名 | PCBA コーティングラインの目的 |
|---|---|
回路基板に精密な保護コーティングを施し、防塵、防水、防爆を実現します。 | |
IR または UV 光でコーティングを硬化し、耐久性と強力な保護を保証します。 | |
回路基板をコーティングライン内でスムーズに搬送し、効率的な処理を実現します。 | |
生産ラインにPCBを提供および保管し、スムーズな入出力を保証します。 | |
| コンフォーマルコーティング AOI | コーティングの品質を検査し、欠陥を検出して高い基準を確保します。 |

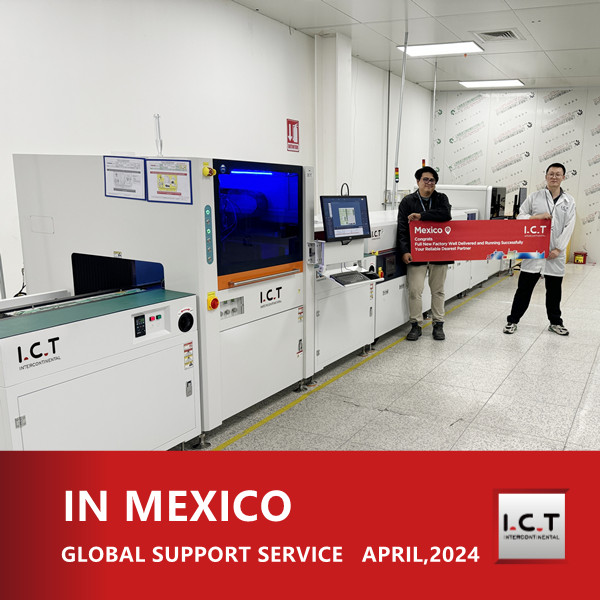

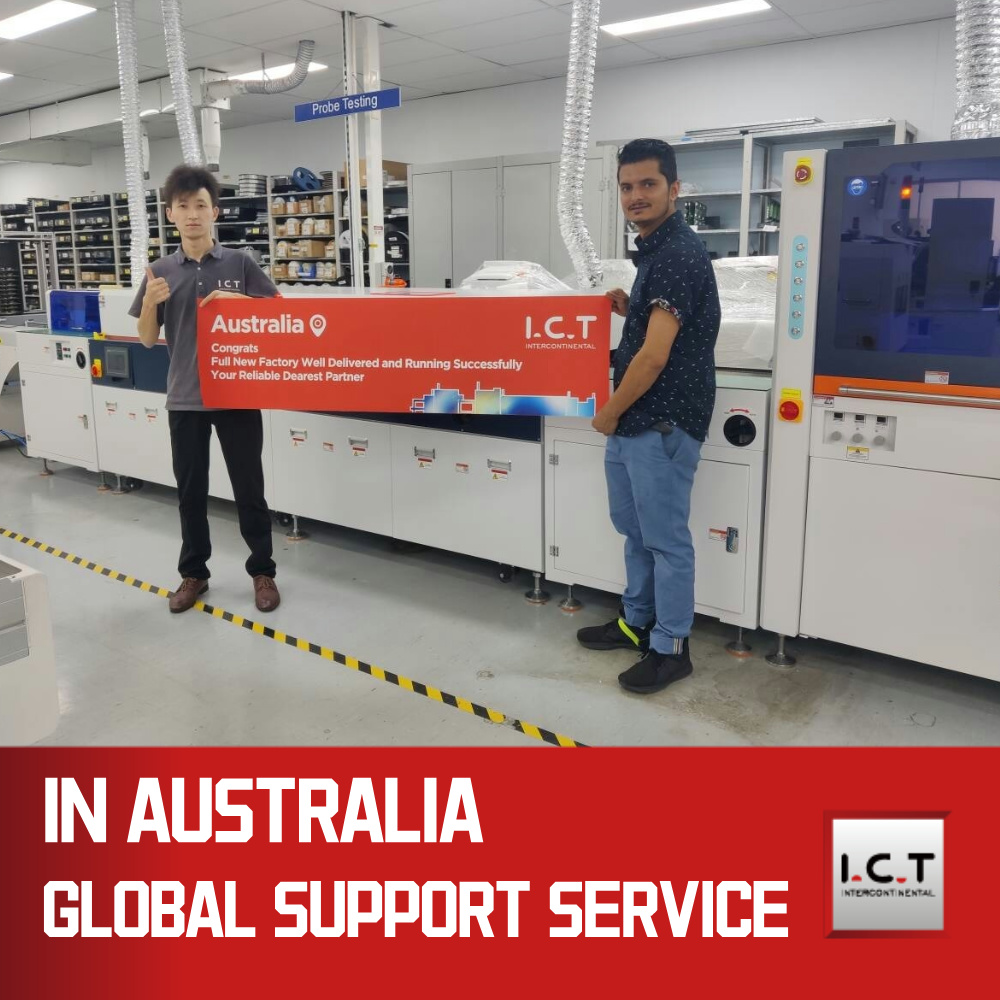

| カスタマーサクセスビデオ
当社のエンジニアは、自動車エレクトロニクスにおける SMT のサポートのためヨーロッパに出張しました。クライアントは車のダッシュボードを製造しており、当社のコンフォーマル コーティング機を備えた完全な PCBA コーティング ラインを購入しました。これには、ローダー、選択コーター、UV オーブン、アンローダーが含まれます。さらに、ウェーブはんだ付けと AOI システムも追加されています。エンジニアはすべての機器を設置し、デバッグしました。彼はスタッフに操作と修理について訓練しました。試運転では、スムーズな生産のための問題点を解決しました。これにより、クライアントは高品質の出力を迅速に開始できるようになりました。ビデオではセットアップと効率的なコーティングプロセスを示しています。
| サービスとトレーニング
当社は設置およびメンテナンスの完全なサービスを提供します。私たちのチームはコンフォーマルコーティング機のオペレーターをトレーニングします。問題に対する迅速な対応を提供します。リモートサポートにより問題が迅速に解決されます。現場訪問によりスムーズな運営を実現します。トレーニングでは、プログラミングと日常的なケアが含まれます。長期使用に向けた部品供給を行っております。これにより、クライアントは機器の価値を最大化できます。

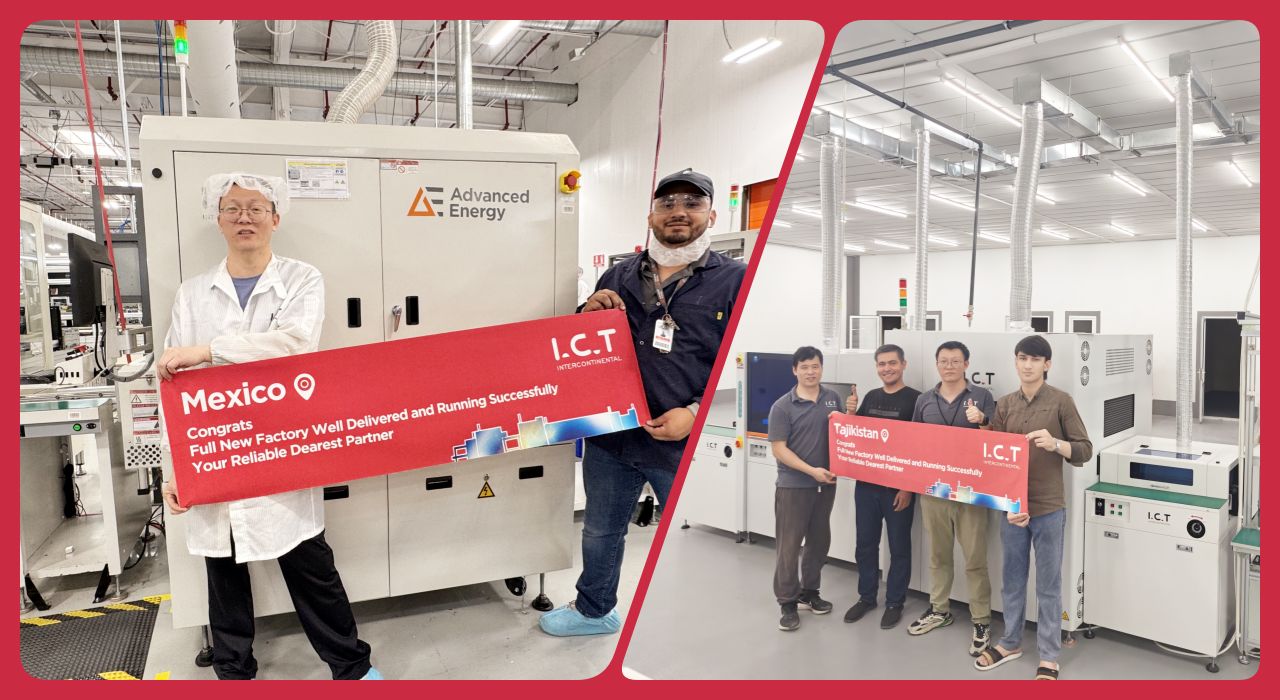

| クライアントの声
お客様は、当社のエンジニアの専門的なサポートと迅速な修正を高く評価しています。彼らは、正確で均一なコーティングを実現するコンフォーマル コーティング機を愛用しています。安全な梱包で配送中に保護されます。迅速な回答により、数時間で質問が解決されます。信頼性の高いパフォーマンスが生産性を向上させます。
| 認証と規格
当社はCE、RoHS、ISO9001認証を取得しています。当社は主要な技術について特許を取得しています。これらにより、安全で環境に優しい高品質の製品が保証されます。すべてのマシンに対して厳格なテストが行われます。
| I.C.T の会社と工場について
I.C.T は 89 人のスタッフとともに独自の研究開発と生産を運営しています。当社は 2012 年以来 13 年間で急速に成長しており、72 か国の 1,600 を超えるクライアントが当社を信頼しています。工場では厳格な品質検査とシステムに従っています。当社は、SMT、コーティングなどを世界中でカバーしています。
