I.C.T-SS330
I.C.T
| 数量： | |
|---|---|

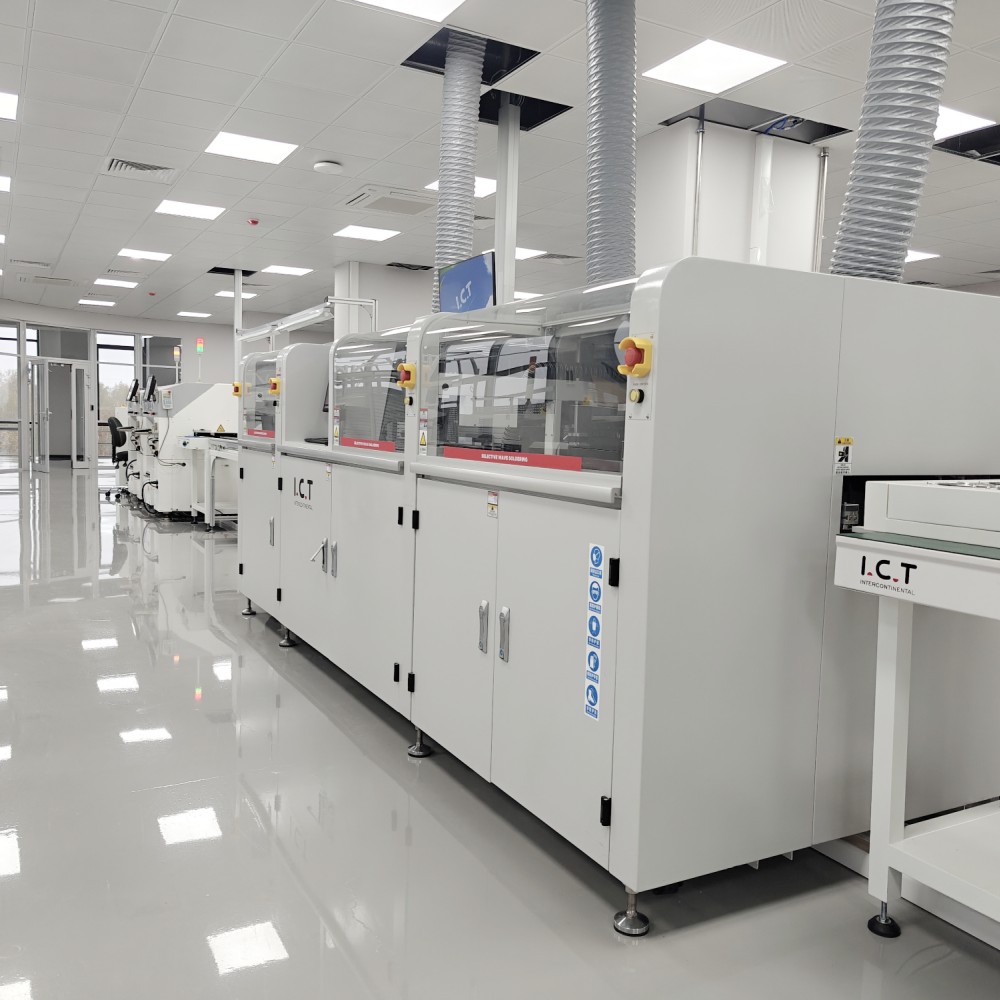

| オフライン選択的波のはんだ付け機
東莞の工場でゼロから構築された I.C.T オフライン選択ウェーブはんだ付け機は、SMT ライン全体を拘束せずに最大限の柔軟性が必要な場合に最適な PCB 選択ウェーブはんだ付け機です。 PCB は決して動きません。超軽量の鋳造アルミニウム ガントリーだけがパナソニックのサーボとリニア レール上を滑って、フラックスとはんだをあるべき場所に正確に供給します。インライン窒素加熱により、ほとんど無駄がなく、光沢のある完全なフィレが得られます。オペレーターは、経路、温度、スプレー量、波の高さなどすべてをきれいな Windows タッチスクリーン上でプログラムし、即座に切り替えられるよう無限のジョブを保存します。自動ウェーブ キャリブレーション、ライブ CCD、ドイツ製ジェット バルブ、チタン ポットにより、このオフライン選択ウェーブはんだ付け機は 24 時間年中無休で完璧な基板を生産し続けます。
| DIPライン設備一覧
ドイツの高周波パルスバルブは、0.02 mm の精度で低固形分フラックス (10% 未満) のマイクロドットを発射します。加圧タンクとデジタル流量計により、タンクがほぼ空の場合でも圧力を安定して保ちます。残留物は引き出しトレイに落ち、2 秒で掃除できます。日本製のSMC空気圧と前面に取り付けられたゲージにより、日常の点検が簡単になります。自動抽出ポンプにより、安定した供給が保証されます。このスマート フラックス システムは、オフライン選択ウェーブはんだ付け機のすべてのパッドを完全に活性化します。
標準の下部 IR は完全に調整可能です。上部熱風対流または追加の IR オプション。オープングリッド設計と高温コットン断熱材により、ボード全体に均一な熱が供給されます。トップブランドのヒーターとプラグインモーターにより、メンテナンスに工具を必要とせず、何年も静かに動作します。 PCB は完全にフラックス活性化されストレスフリーで出荷され、PCB 選択ウェーブはんだ付け機で完璧な接合が可能です。
ドイツ製の電磁ポンプとチタン製はんだポットにより、決してドリフトすることのない超安定したミニウェーブが生成されます。 N2 温度、はんだ温度、波の高さ、および自動キャリブレーションをタッチスクリーンから直接制御します。インライン窒素により、鏡のように明るいフィレットが生成され、ドロスがほぼゼロになります。レーザーは高さをモニターし、ノズルは自動洗浄され、トレーサビリティのために 900 時間分のビデオが保存されます。これは、オフライン選択ウェーブはんだ付け機を止められないものにする心臓です。
3 セクションのローラーコンベアと空気圧式のサイドクランプとトップクランプが、最大 20 kg のボードを静止状態で保持します。太いレールと高精度サーボにより、PCB はステーションからステーションへとスムーズに移動します。両面または厚いアセンブリは余裕を持ってクリアされます。 PCB 選択的ウェーブはんだ付け機のセットアップでノンストップで使用できるように構築されています。
CE 準拠の PLC、Cat-6 配線、および完全なインダストリー 4.0 接続により、驚異的な速度と堅実な信頼性が実現します。ガイド付きウィザード、画像ベースの座標修正、自動ノズル検出、および多言語メニューにより、トレーニング時間がほとんどゼロに短縮されます。 MES 接続とリモート診断により、オフライン選択ウェーブはんだ付け機は 24 時間体制で収益を上げ続けます。
大型カラー タッチスクリーン、ステップバイステップ ガイド、ワンタップ CCD プレビュー、音声アラートにより、マシンの操作が非常に簡単になります。英語、中国語、日本語、ロシア語を瞬時に切り替えます。カスタム タワー ライトと Wi-Fi アップグレードにより、列から離れることなく全員に情報を提供できます。
| 仕様
| オンライン選択的な波のはんだ付け機 | ||||
| モデル | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| オンラインモジュラー | スプレー＋予熱&はんだ付け | スプレー+予熱+はんだ付け | スプレー+予熱+はんだ付け+はんだ付け | スプレー+予熱+はんだ付け+はんだ付け+はんだ付け |
| はんだシステム | ||||
| ノズル数 | 1 | 1 | 2 | 3 |
| はんだポットの数量 | 1セット | 1セット | 2セット | 3セット |
| 二重ポット（オプション） | n/a | オプション | オプション | オプション |
| はんだポット電源 | 2.35kw | 2.35kw | 4.70kw | 7.05kw |
| フラックスシステム | ||||
| フラックス貯蔵タンク | 1L | 1L | 2L | 2L |
| フラックスサポート | フラックスアラーム、自動 | |||
| スプレーノズル | ドイツ製ジェットバルブ（スポット&ラインスプレー）1式 | |||
| スプレーノズルサイズ | 130um (180um、210um オプション) | |||
| スプレー速度 | 0〜20mm/s | |||
| スプレーノズルの移動 速度 | 0〜400mm/s | |||
| 予熱システム | ||||
| 予熱モード | 熱気とir | 熱気とir | 熱気とir | 熱気とir |
| 予熱領域 | 長さ500*幅500mm | 長さ500*幅500mm | 長さ500*幅500mm | 長さ500*幅500mm |
| 予熱ゾーン | 上部熱風：2、下部IR：1 | |||
| 底予熱パワー | 最大12kw | |||
| トップ予熱パワー | 最大6kw | |||
| ウォームアップ時間 | 約15分（設定150℃） | |||
| 制御モード | パソコン+PLC | |||
| 輸送システム | ||||
| PCB サイズ（固定具付き） | 120*60~500*500mm | |||
| PCB の交換 | オンライン | |||
| PCB トップクリアランス | 120mm | |||
| 輸送の高さ | 900±20mm | |||
| 輸送幅 | 60〜500mm | |||
| 寸法：mm | 長さ1850*幅1850*高さ1480 | 長さ2560*幅1750*高さ1480 | 長さ2560*幅1950*高さ1480 | 長さ2600*幅1950*高さ1480 |
| 重さ | 約：800kg | 約：1200kg | 約：1300kg | 約：1500kg |
| DIPライン設備一覧
当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| 製品名 | DIPラインでの用途 |
|---|---|
DIP 生産ライン向けにコンポーネントを PCB に正確に自動的に配置します。 | |
THT プラグイン プロセス中に、はんだを溶かして PCB に固体接合を形成します。 | |
正確な THT アセンブリのために特定の領域に選択的にはんだを塗布します | |
| ポストウェーブ インライン AOI | DIP で組み立てられた PCB のはんだ接合部と配置欠陥を検査します。 |
| カスタマーサクセスビデオ
2025 年初め、ベトナムの大手カメラ ブランド サプライヤーが、新しいオフライン選択ウェーブはんだ付け機の最終受け入れのために飛行機で到着しました。当社のエンジニアは実際の量産ボードをロードし、顧客が CCD で完璧な THT ジョイントの形成をライブで観察している間、フルサイクルを実行しました。その後、2 日間かけてプログラミング、日常のメンテナンス、迅速なトラブルシューティングについて技術者のトレーニングを行いました。彼らは完全に自信を持って出発し、箱が到着した瞬間に取引量を増やす準備ができていました。これは、古典的な I.C.T のグローバル パートナーシップが実践されているということです。
| プロフェッショナルなサービスとトレーニング
当社は、工場での受け入れ、海上輸送、設置、立ち上げ、生涯サポートまでのプロセス全体をカバーします。 20 人の上級エンジニアと 72 か国の現地チームが、必要に応じていつでもオンサイトまたはリモートのトレーニングを提供します。 3 つの大陸にあるスペアパーツ倉庫と 24 時間年中無休の対応により、PCB 選択的ウェーブはんだ付け機は数十年にわたりピーク稼働率を維持します。
| お客様からの賞賛
お客様からは、当社のエンジニアは忍耐強く、鋭敏で、実際に自分の成功を気にかけているとよく言われます。彼らは、ピンポイントのフラックス ドット、ロックステディ ウェーブ、そしてオフライン選択ウェーブはんだ付け機が高い歩留まりとゼロのリワークで十分に元が取れる速さを気に入っています。輸出用の箱は完璧で、同日の遠隔修理により、初めて購入する人は世界中で生涯のパートナーに変わりました。
| 業界認証
すべてのオフライン選択ウェーブはんだ付け機は、CE 安全マーク、RoHS 準拠、ISO9001 品質システム、ジェット バルブ、ポンプ、レーザー校正に関する複数の特許を取得しています。これらの世界的に評価の高いスタンプは、地球上のどこでも信頼できる、安全で環境に優しく、実戦でテストされたテクノロジーを入手していることを証明します。
| I.C.T の会社と工場について
2012 年以来、私たちは 89 人のチームメンバー、20 人の専任エンジニア、8 つの海外支社を擁する 12,000 平方メートルの最先端のキャンパスに成長しました。研究開発、板金、機械加工、組み立て、バーンインテストなど、すべてが 1 つの屋根の下で行われます。当社はすでに、完全なターンキー SMT および THT ソリューションを 72 か国の 1,600 以上の工場に提供しており、すべてのオフライン選択ウェーブはんだ付け機は、厳格な検査と実証済みの品質システムに裏付けられて出荷されています。
