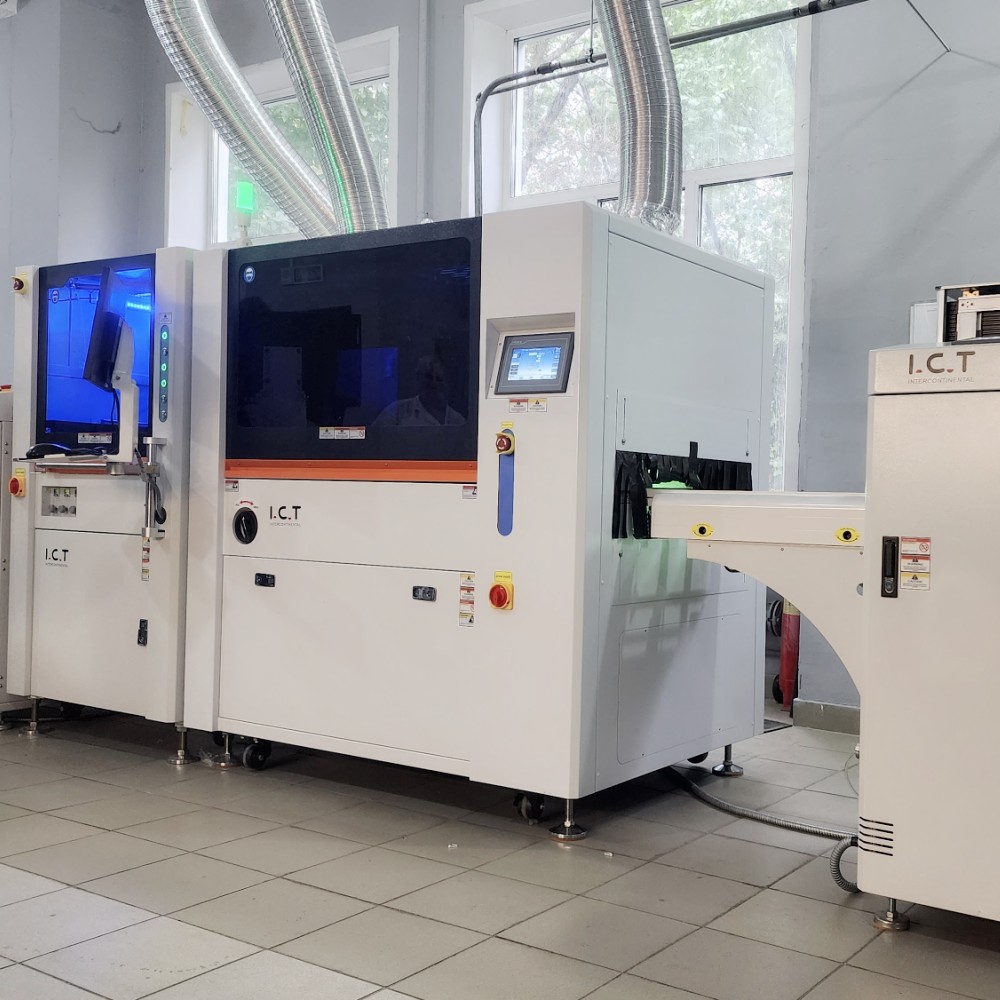

I.C.T | SMT ダブルデジタルコンフォーマルコーティング機 PCB 生産ライン

|  I.C.T PCBA コノフォーマルコーティング機

I.C.T PCBA コナフォーマル コーティング機は、現代のエレクトロニクス製造におけるシンプルで効率的な PCBA コーティング プロセスの新しいベンチマークです。簡単なプログラム作成と素早いライン変更設定により、あらゆる業界のニーズに応えながら全方位に最高の結果をもたらします。駆動電源、産業用制御、LED、自動車エレクトロニクス、通信、計装、家庭用電化製品、電子機器、軍事、医療用沸騰などの分野で広く使用されています。PCB サイズ: 5050~450460mm。

プログラミングにより任意の噴霧軌跡を編集でき、メインインターフェイスには噴霧軌跡が美しく表示され、確認できます。ランニング トラックはミラーリング、配列、コピーが可能です。複数のボードの場合、編集する必要があるのは 1 つのトラックのみで、すばやく便利です。生産データ、出力、単一製品の作業時間などを自動的にカウントして表示します。信頼性の高い PCB 生産ライン コーティング機として、完全な SMT ラインにシームレスに統合され、生産性と品質管理が強化されます。

|特徴

伝送システム

PCBA コナフォーマル コーティング機のトランスミッション システムは、連続的な高速操作中のマシンの安定性を確保するために、高強度の作業プラットフォームを備えています。輸入されたサーボモーターとドライバーを使用して、信頼性が高く一貫した電力供給を実現します。サーボモーター + スライド レール設計モジュールにより、X/Y/Z 軸の動きの再現性と精度が最小限の偏差で保証されます。

独自のダスト カバー設計により、スクリュー ロッドとスライド レールの清浄性が確保され、メンテナンスの複雑さが軽減され、粉塵の蓄積が防止されます。柔軟性に優れたタンクチェーンにより、各配管やラインの絡みを防ぎ、すっきりと美しく仕上げます。このセットアップにより、全体的なダウンタイムが短縮され、24 時間年中無休の生産稼働がサポートされ、長期的な所有コストが効果的に削減されます。 PCB 生産ラインのコーティング機の場合、完全に均一なコーティング層を実現し、正確な動作制御により生産歩留まりを最大 15% 向上させます。

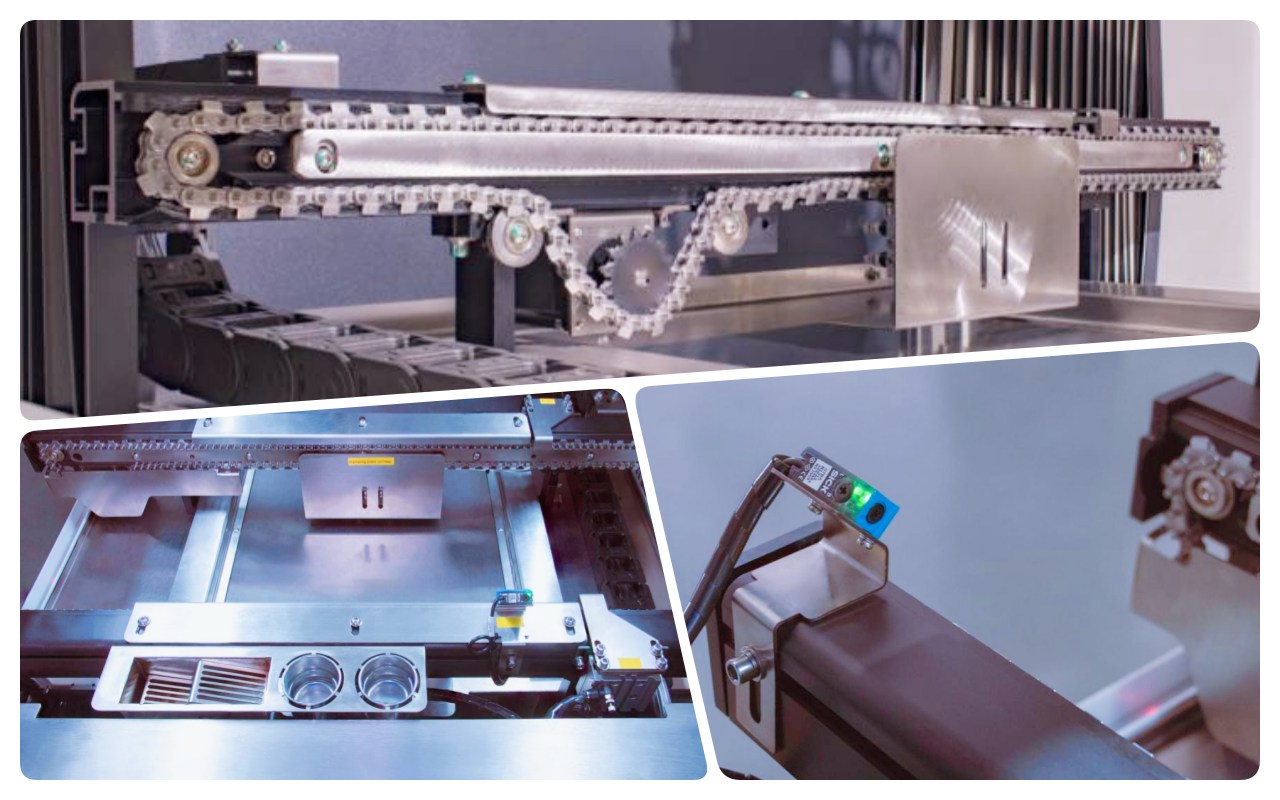

輸送システム

PCBA コナフォーマル コーティング機の搬送システムには、搬送中の PCB の詰まりや損傷を効果的に防止する独自のチェーン搬送システムが採用されています。モーターは速度を制御し、正確に停止して、スムーズで制御されたボードの動きを維持します。シリンダーのクランプにより、PCB が操作プロセス全体を通じてずれないことが保証され、確実な保持が提供されます。

ガイド レールの幅は半自動的に調整できるため、PCB は手動で干渉することなく自由に出入りできます。チェーンとプロファイルを使用して設計されたレールは、長期間の使用でも変形することなく重い PCB に耐えることができます。これにより、全体のスループットが 25% 向上し、生産時の欠陥率が大幅に減少します。 PCB 生産ラインのコーティング機セットアップの上流ローダーおよび下流アンローダーと簡単に統合できます。工具不要の調整と詰まりのない操作は、高混合環境に最適です。安全センサーが組み込まれており、事故ゼロとオペレーターの安心を保証します。

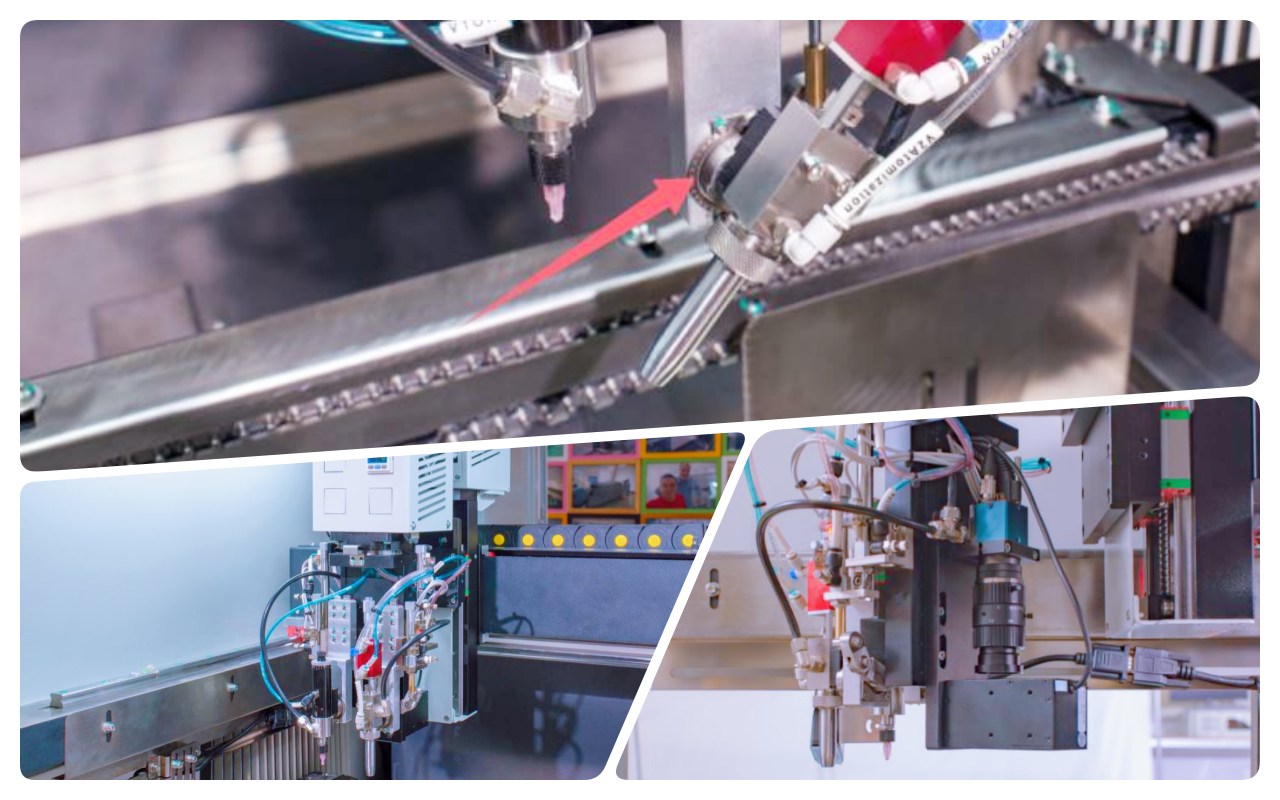

コーティングシステム

PCBA コナフォーマル コーティング機の一般的な機能には、一貫した正確なスプレー制御のためのデジタル圧力計を備えた輸入された精密空気圧レギュレーターが含まれます。人間味あふれる操作パネルは、直感的なアイコンと素早いアクセスを提供し、オペレーターの作業効率を向上させるように設計されています。

コンベヤレールは硬化され、ステンレス鋼の耐摩耗性ストリップが装備されており、レールの寿命を大幅に延ばします。レール幅調整には同期ベルト伝動機構を採用し、正確なレール搬送と確実な基板ハンドリングを実現します。独立した純鋼製ガントリーにより、トラックマシン全体の安定性が向上し、外部振動に耐えます。出入り口にエアカーテンを設置することでガス漏れを防ぎ、よりきれいな空気を保ち作業場の環境を改善します。これらの要素を組み合わせることで、PCB 生産ラインのコーティング機に多用途かつ正確なパフォーマンスを提供します。

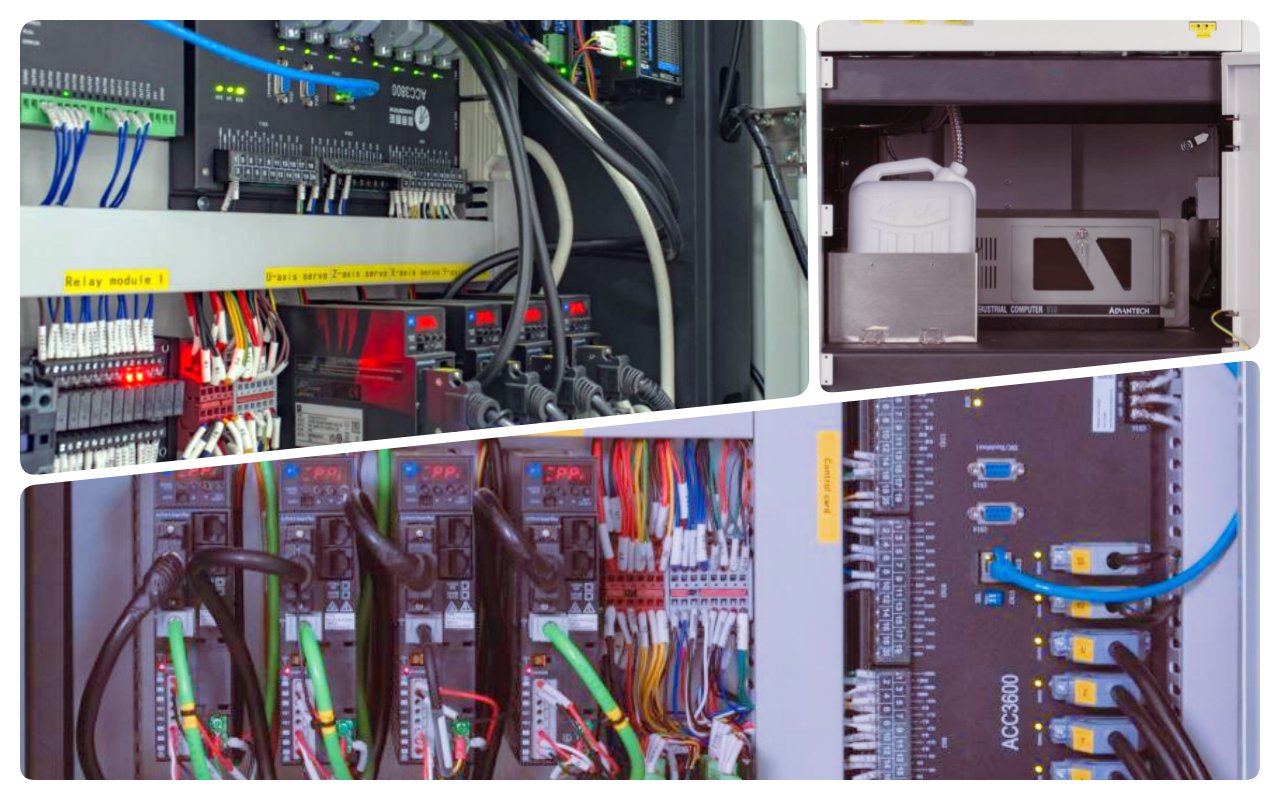

制御システム

PCBA コナホルマル コーティング機の制御システムは、標準化されたラベルを備えた合理的なレイアウトを採用しており、技術者にとって検査とメンテナンスが簡単かつ簡単になっています。高精度サーボ制御コンポーネントにより、負荷や条件が変化しても安定した動作が保証されます。

放熱設計では空気の対流冷却を利用し、長時間の稼働時の過熱を防ぎます。 PC+制御ボードモードは、電気的問題に対するシステムの安定性と耐障害性を大幅に向上させます。リアルタイム監視を MES と統合して、データ主導の洞察とトレーサビリティを実現できます。これにより、PCB 生産ライン コーティング機の要求の厳しい用途においてエラー率が 0.5% 未満に抑えられます。

リモート トラブルシューティング機能により、診断にかかる貴重な時間を節約できます。バルブとランプ間の完璧な調整を実現し、一貫した IP67 レベルの保護を実現します。さらに、エネルギー効率の高い設計により、従来のシステムと比較して最大 20% の電力を節約します。

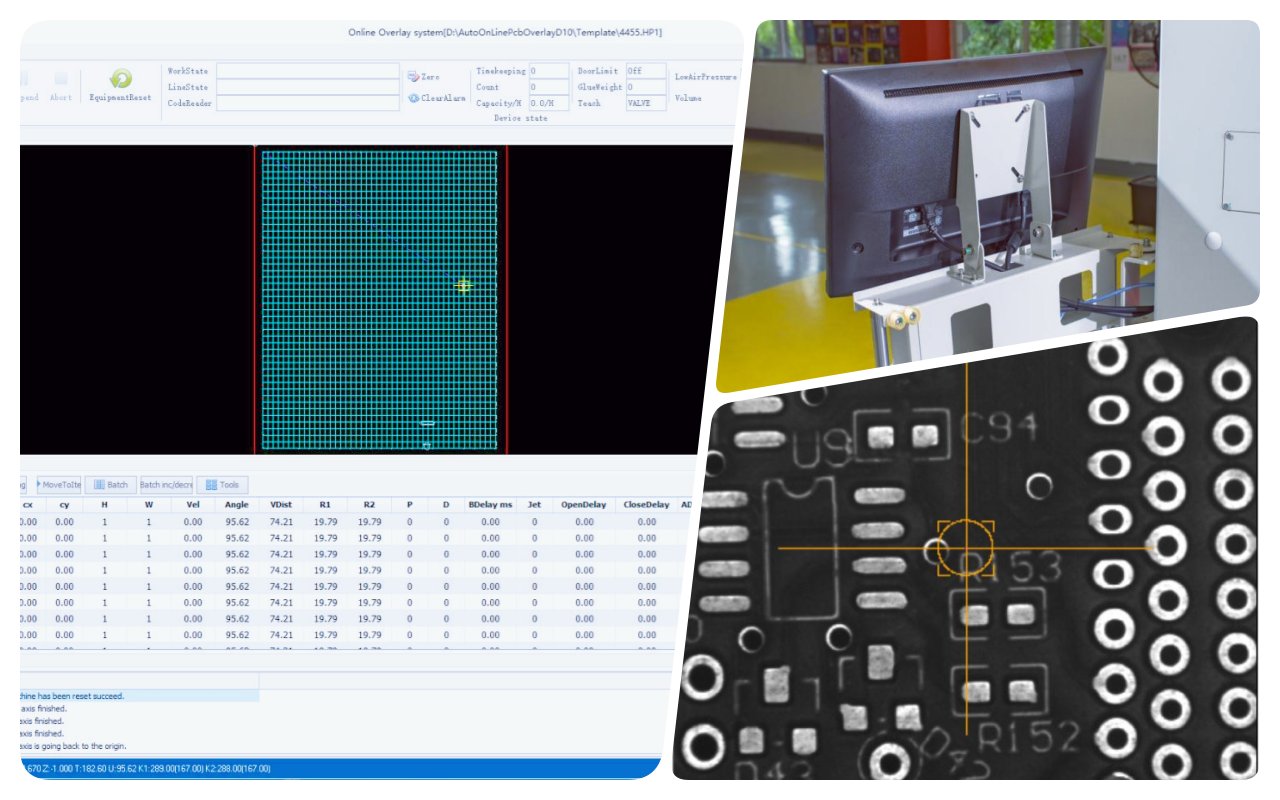

オペレーターシステム

PCBA コナホルマル コーティング機のオペレーター システムにより、使い慣れた Windows 10 プラットフォームに基づいて、新しいプログラムを 10 分以内に制御し、2 分以内に切り替えることができます。ユーザーフレンドリーなソフトウェアには、ユーザーを段階的にガイドするための教育機能とナビゲーション機能が含まれています。作業パスをリアルタイムに表示することで、操作がシンプルかつ直感的になり、推測による作業が軽減されます。

位置決め精度を向上させるために、CCD ビジョンをオプションとして利用できます。操作プラットフォームは調整可能で、さまざまなオペレーターの身長や好みに柔軟に適応できるため、疲労を最小限に抑えることができます。これにより、PCB 生産ライン コーティング機環境の新人であっても、全体のトレーニング期間が 1 シフトのみに短縮されます。多言語サポートと組み込みのビデオ チュートリアルにより、グローバル チームの使いやすさが保証されます。タッチスクリーン インターフェイスにより、操作エラーが効果的に最小限に抑えられます。

先進のデュアルバルブコーティングシステム

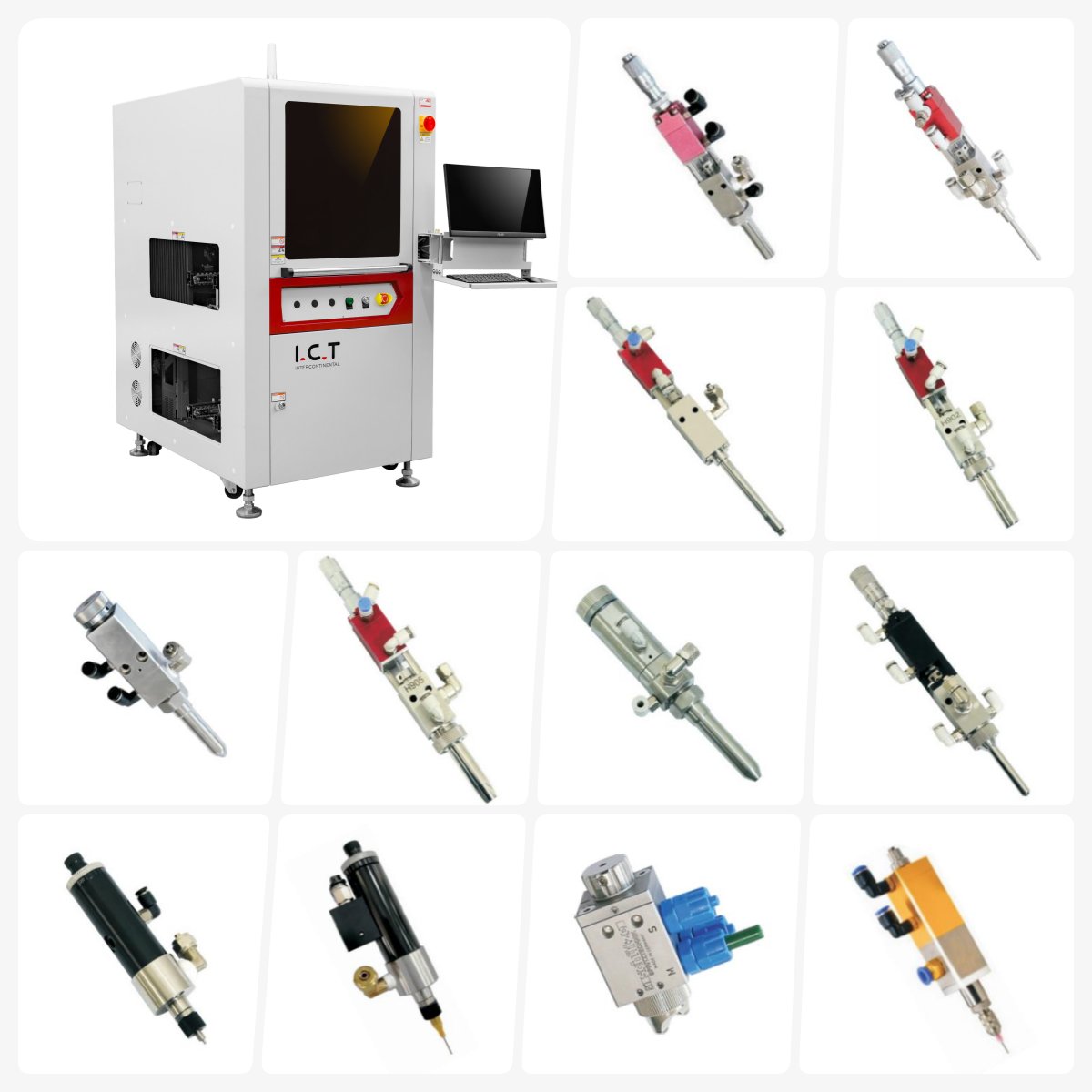

PCBA コナフォーマル コーティング機のコーティング システムは、より複雑な PCBA や柔軟性を必要とするさまざまなアプリケーション シナリオに適したデュアル バルブ設計を使用しています。モジュラー設計により、さまざまな製品のさまざまなバルブ本体を 2 分以内で迅速に交換できます。オプションの U 軸と傾斜により、届きにくい領域のある複雑な PCBA 形状でもコーティングが容易になります。

内蔵 UV ランプにより、動作中の作業状態を直観的に視覚的に確認できます。 CCD ビジョンは、ミリメートル未満の精度を実現するオプションです。特定のバルブには、オーバースプレーの少ない小さな部品の微細な噴霧ドット用の H-808、大きな領域の広いファン フィルム用の H-818、および高流量の厚い層用の H-828 が含まれます。これにより、材料の無駄が 20 ～ 30% 削減され、低 VOC 材料が効果的にサポートされます。 PCB 生産ラインのコーティング機に均一な IP67 レベルの保護を提供し、製品の信頼性を高めます。

|仕様

選択的コンフォーマルコーティングマシン
モデル	I.C.T-T550	I.C.T -T550U	I.C.T-T600	I.C.T -T650
バルブの数	2（霧化バルブ1ヘッド、精密バルブ1） 頭）	2（霧化バルブ1ヘッド、精密バルブ1） 頭）	2（霧化バルブ2ヘッド）	4（霧化バルブ2ヘッド、精密バルブ2ヘッド）
制御方法	PC + モーション コントロール カード
スピンドル数	X、Y、Z	x、y、z、u	X、Y、Z	X、Y、Z
PCBサイズ	50*50〜450*460mm
スピンドルドライブ	輸入サーボモーター+ボールネジモジュール
バルブの自動洗浄	5L圧力タンク付き
電源	AC220V±10%、50/60HZ、2.2KW
寸法	L910*W1600*H1700mm
正味重量	1000KG

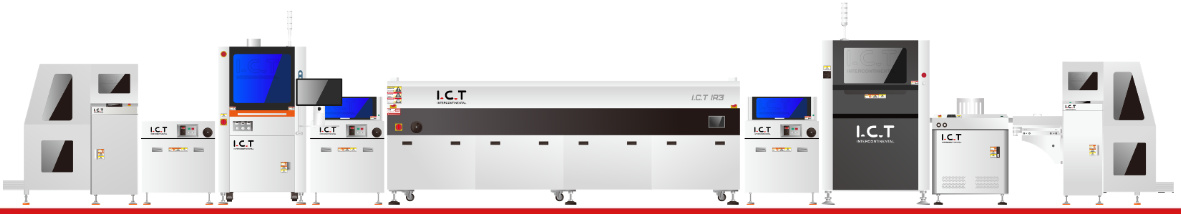

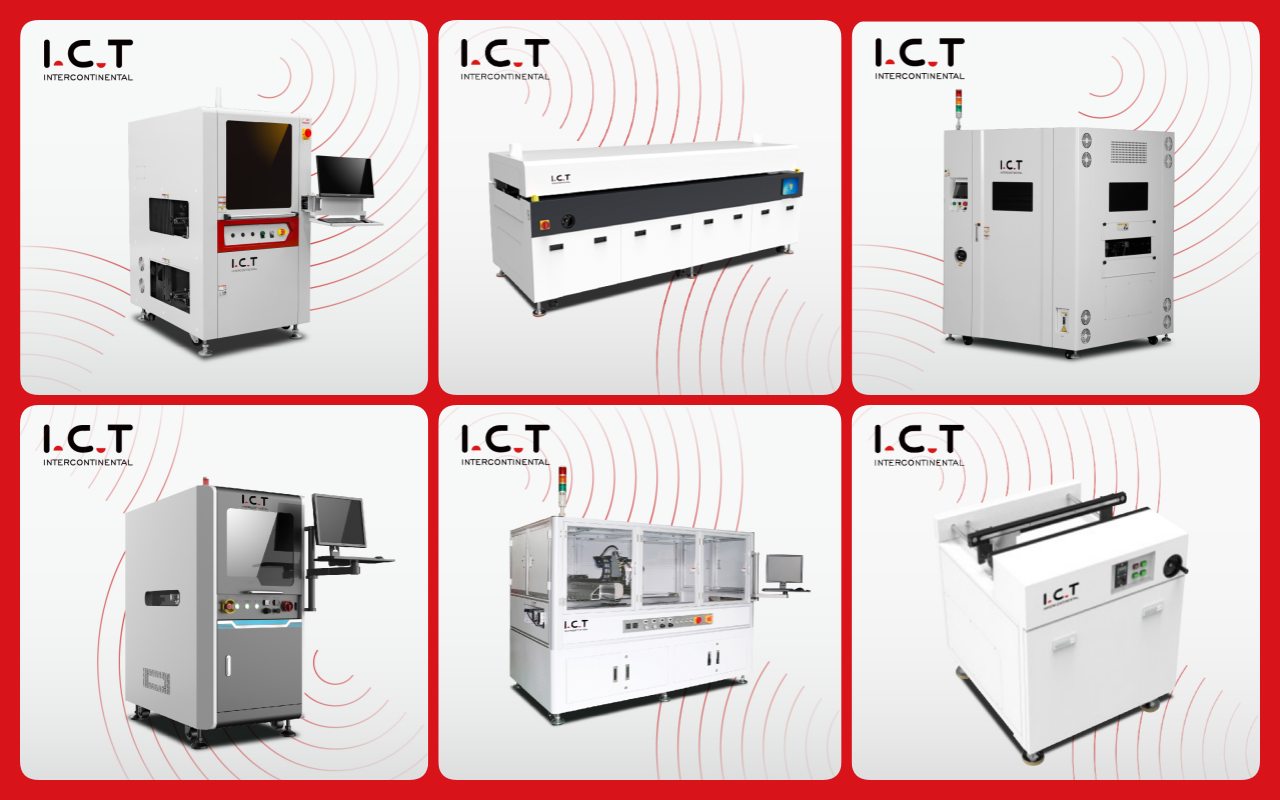

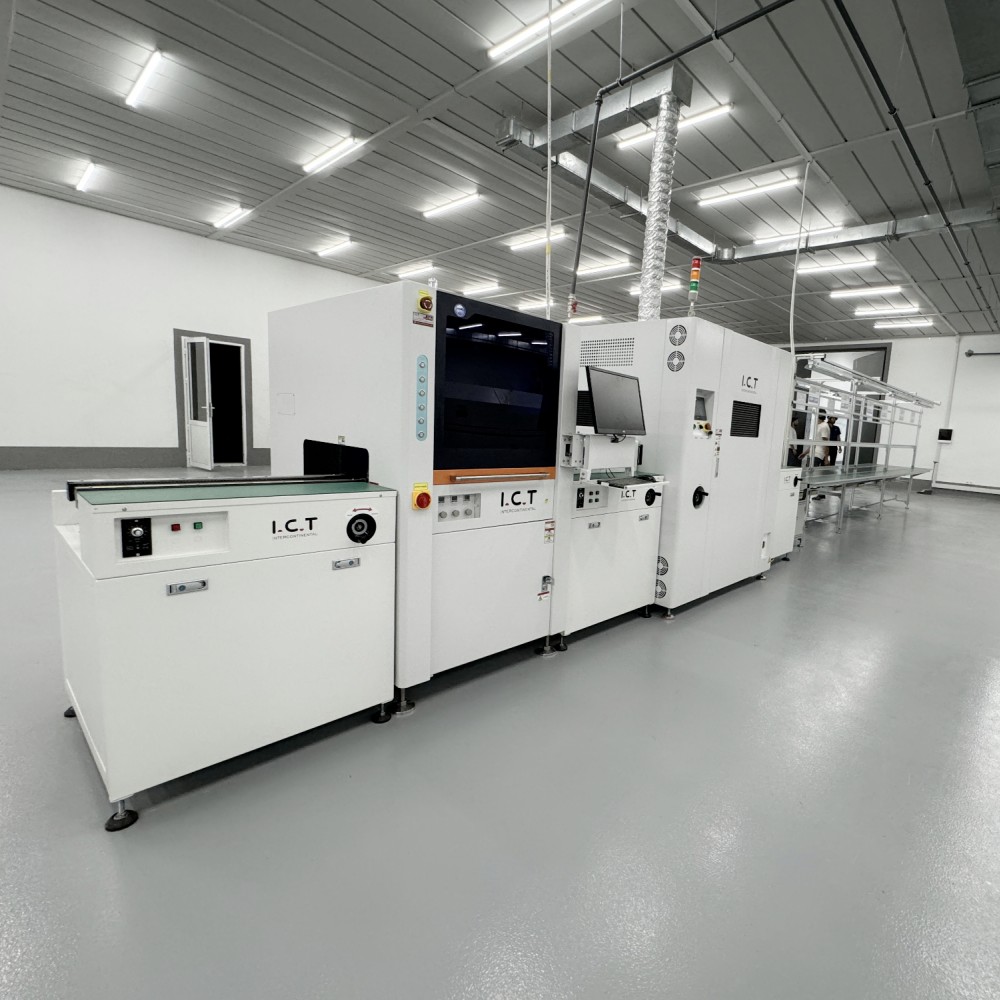

|塗装  ライン設備一覧

|  カスタマーサクセスビデオ

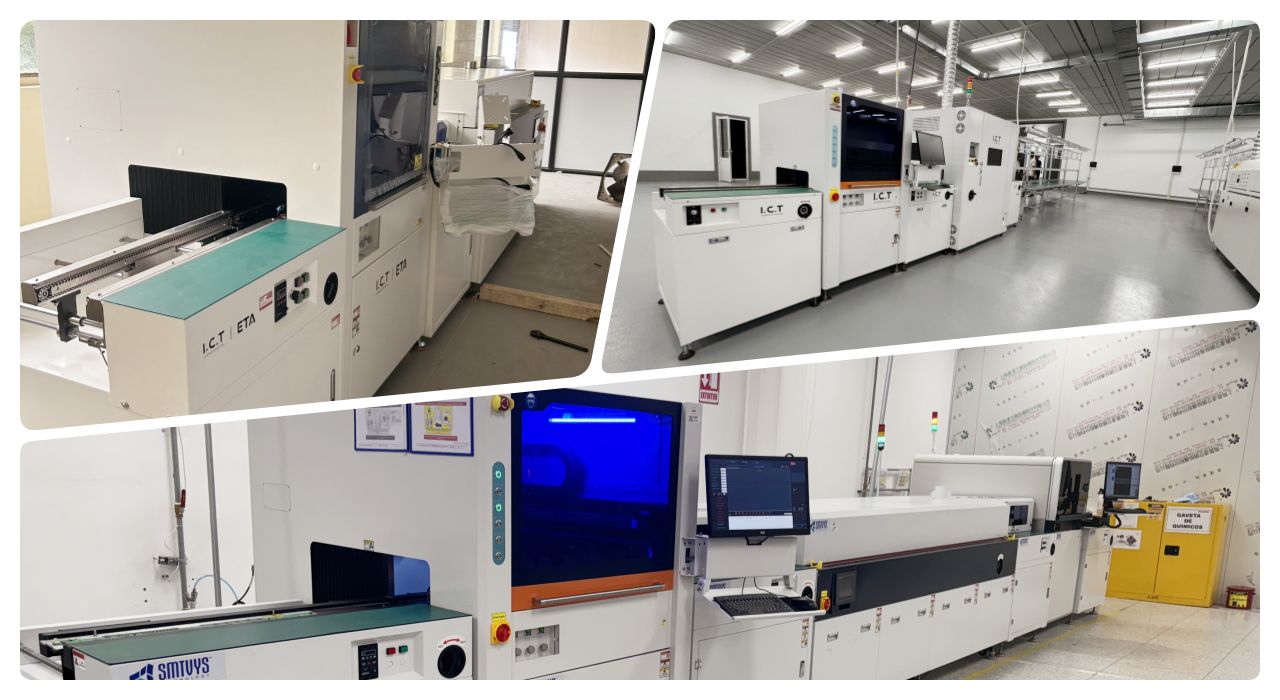

I.C.T エンジニアのヨーロッパの旅 - SMT 自動車エレクトロニクス向けソリューション。当社の経験豊富なエンジニアは、自動車エレクトロニクス、特に車のダッシュボードを専門とするヨーロッパの大手クライアントを訪問します。クライアントは、PCBA コナフォーマル コーティング機と、PCB ローダー、UV 硬化オーブン、および PCB アンローダーを含む完全な PCBA コーティング ラインを購入しました。追加の機器は、選択ウェーブはんだ付けとAOI はマガジン バッファと NG/OK アンローダを使用した検査を行い、試作段階で徹底的な取り付け、正確な調整、操作、メンテナンス、トラブルシューティングに関する詳細なトレーニングを実施し、問題を迅速に特定して修正し、可能な限り短時間でスムーズで高品質なスタートアップを実現します。このビデオでは、信頼性の高い自動車用途向けの現場セットアップ、複雑な基板への正確な選択的コーティング、および PCB 生産ライン コーティング機内でのシームレスな統合が明確に示されています。

|  サービスとトレーニング

I.C.T は、長期的なパフォーマンスを確保するために、PCBA コナフォーマル コーティング機の完全な設置、デバッグ、および継続的なメンテナンス サービスを提供します。当社のチームは、プログラミング、日常の操作、清掃ルーチン、一般的なトラブルシューティングをカバーする包括的なトレーニング プログラムを提供しており、オンサイトまたはリモート セッションを通じて利用できます。専門家のサポートにより、生産上の問題に迅速に対応します。

オンサイトのサポートにより、スムーズな試作と最小限の中断が保証されます。リモート ヘルプには、ビデオまたは電話でいつでもアクセスできます。スペアパーツはすぐに入手できるよう在庫されています。定期的な監査とプロセスの最適化により、PCB 生産ラインのコーティング機の効率を最大化できます。更新コースにより、スタッフの最新情報と認定資格が維持されます。必要に応じて、新しいコーティング材料のアップグレードも提供します。このアプローチにより、ダウンタイムが 1% 未満であることが保証され、世界 72 か国の事業全体で高い投資収益率が実現します。

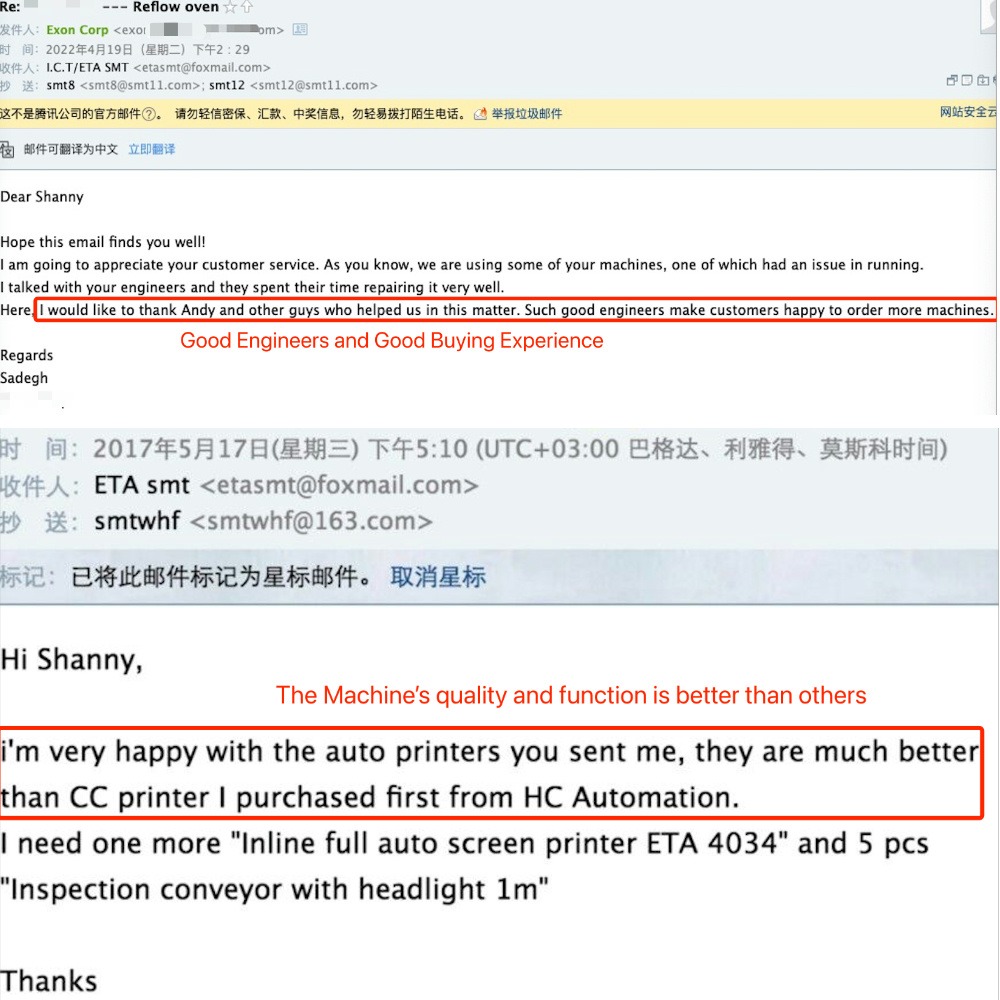

|  クライアントの声

お客様は、当社の熟練エンジニアの専門知識、迅速な専門家によるサポート、およびヨーロッパの現場訪問中に提供される患者トレーニング セッションを常に高く評価しています。彼らは、複雑な自動車用基板に均一で欠陥のないスプレー層と驚くべき速度を提供する PCBA コナホルマル コーティング機を高く評価しています。安全かつ思慮深い梱包方法により、機器は常に完璧な状態で到着します。

質問や問題に対する当社の迅速な対応により、懸念がすぐに解消されます。これにより、全体的な生産量と品質基準が大幅に向上します。多くは、信頼性の高い輸送、耐久性のある構造、効率的なバルブ交換を主な強みとして強調しています。 PCB 生産ライン コーティング マシンについては、精度、廃棄物の削減、既存のラインへの統合の容易さの点で期待を上回っていることがお客様から注目されています。

|  認証と規格

PCBA コナホルマル コーティング機は、安全性コンプライアンスに関する CE、環境への配慮に関する RoHS、および包括的な品質管理システムに関する ISO9001 を誇りを持って保持しています。当社は、モジュール式バルブ設計や高度なパス編集ソフトウェアなどの革新的な機能をカバーする複数の特許を所有しています。

すべてのユニットに対して厳格な社内テストが実施され、世界基準を満たす安全で環境に優しい最高級の製品が保証されます。これらの認証は、PCB 生産ライン コーティング機分野における卓越性と信頼性に対する当社の揺るぎない取り組みを証明し、お客様に世界中の規制順守と製品パフォーマンスに対する完全な自信を与えます。

|  I.C.T の会社と工場について

I.C.T は、フル生産能力とともに独自の研究開発を実施しており、広々とした 12,000 平方メートルの施設で 89 人の専任スタッフを雇用しています。当社は 2012 年の設立以来急速に成長し、現在では包括的なワンストップ SMT ソリューションを 72 か国の 1,600 を超える顧客に提供しており、満足しています。

当社の工場は、一貫性と卓越性を保証するために、厳格な品質検出プロセスと堅牢な製品品質管理システムを導入しています。当社は、SMT、コーティング、世界的なエレクトロニクス製造サポートなど、幅広い分野をカバーしています。グローバリゼーション戦略とローカライズされたサービスを組み合わせることで、PCB 生産ラインのコーティング機やその他の分野でお客様の成功を促進する、カスタマイズされた効率的なソリューションを提供することができます。
