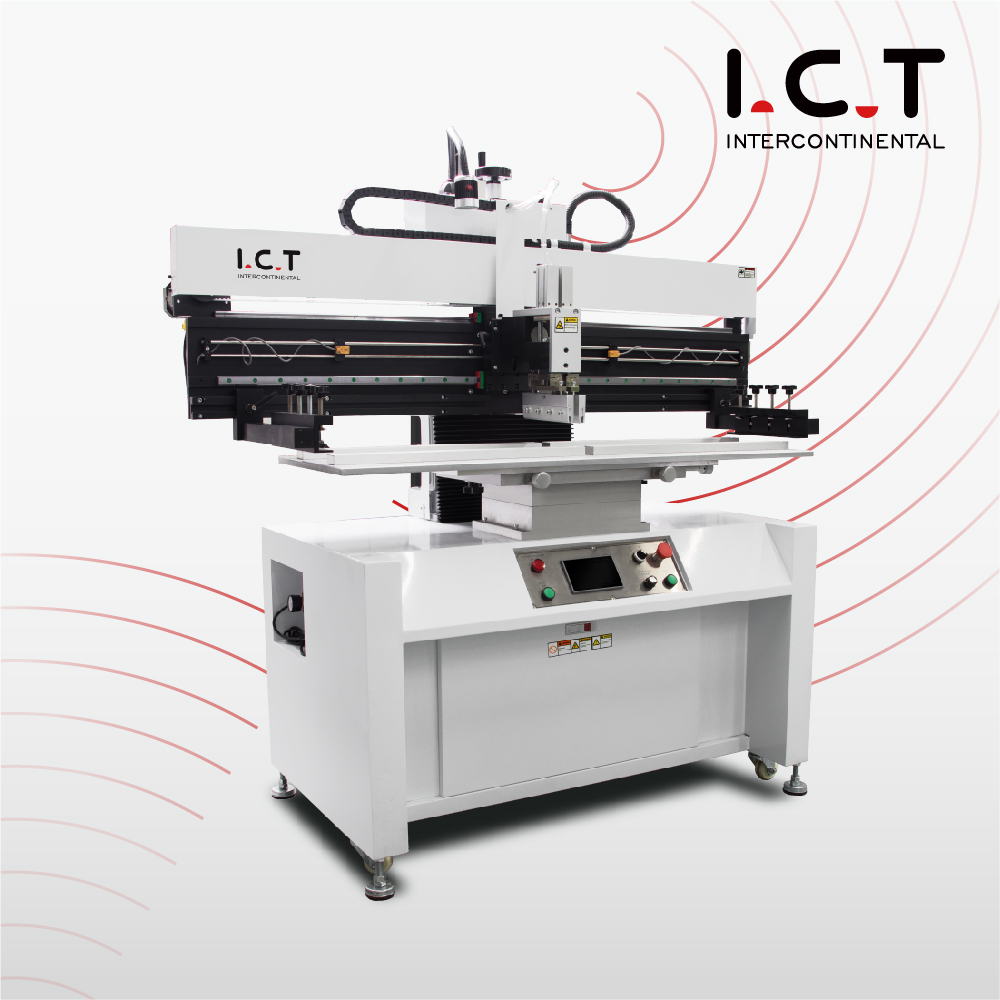

| 長尺基板生産用の信頼性の高い SMT 半自動 ステンシル プリンタ
smt 半自動ペースト印刷機は、ロングボード SMT ラインの最初のステーションとして SMT 半自動 ステンシル プリンターを使用します。台湾 TBI リニアガイドウェイと SANYO ステッピング モーターは、正確なペースト塗布のための安定した動きを実現します。サスペンション スキージ システムと調整可能なブレードの圧力と速度 (透明なゲージとコントローラー付き) により、均一な層が作成されます。アライメント装置を備えたモジュール式ユニバーサルベンチは、厚さ 0.2 ～ 6 mm の片面または両面の PCB をサポートします。 ステンシル フレームアームは 370×470mm から 1750×650mm まで簡単に調整できます。自動印刷モードでは、サイクルごとに安定した効率的な結果が得られます。わずか 220W の電力と 12 秒以下のタイミングにより、SMT 半自動 ステンシル プリンタはんだは、LED ストリップ、サーバー ボード、または 5G モジュールに最適です。
| 特徴
ピンとサポート ブロックは、片面または両面 PCB のあらゆる穴サイズとレイアウトに適合する適切な残りの部品でなければなりません。位置決めは高速かつ正確で、完全に調整可能です。輸入ステッピングモーターと台湾の精密ガイドレールにより、すべてが安定します。スクイジーは手動で持ち上げてペーストの補充や洗浄を素早く行うことができ、リミットセンサーにより移動時間を短縮します。これにより、長い基板がはんだペースト印刷機内に完全に固定され、ペーストは次のマシンまで正確に所定の位置に留まります。
2つの独立した高精度シリンダーによるスキージの直接接続により、一定の圧力を保証します。ダブルスライドレールがスキージの動きをロックし、完璧な安定性を実現します。タッチスクリーンは、教育とナビゲーションを備えたフレンドリーな英語インターフェイスを実行します。手動、半自動、全自動モードはワンクリックで実行できます。すべてのコア部品 (Omron、Leuze、SMC、Delta、Samkoon) はトップ輸入ブランドです。これにより、SMT 半自動 ステンシル プリンタは、ブリッジがほとんどない、またはパッドが不十分な状態でも、あらゆる基板に完璧なペーストを供給できるようになります。
| 仕様
| モデル | P3 | P6 | P12 | P15 |
| 正確さ | +/- 0.05mm | +/- 0.05mm | +/- 0.05mm | +/- 0.05mm |
| PCBサイズ | 300×350mm | 600×350mm | 1200×350mm | 1500×350mm |
| プラットフォームのサイズ | 320×400mm | 700×400mm | 1350×400mm | 1650×400mm |
| ステンシルサイズ（mm） | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB厚さ | 0.2～6mm | 0.2～6mm | 0.2～6mm | 0.2～6mm |
| ステンシル の 位置決め | マニュアル | マニュアル | マニュアル | マニュアル |
| サイクル時間 | 10 秒未満 | 10 秒未満 | < 12 秒 | < 12 秒 |
| 消費電力 | 200W | 200W | 220W | 220W |
| 電源 | 1 -PH、220VAC 50/60HZ | 1 -PH、220VAC 50/60HZ | 1 -PH、220VAC 50/60HZ | 1 -PH、220VAC 50/60HZ |
| 空気圧 | 4.5～6kg/cm | 4.5～6kg/cm | 4.5～6kg/cm | 4.5～6kg/cm |
| スキージ速度 | 0～200mm/秒 | 0～1200mm/秒 | 0～200mm/秒 | 0～200mm/秒 |
| 寸法 | 850×750×1650mm | 1050×750×1650mm | 1660×750×1650mm | 2100×750×1650mm |
| 重さ | 280kg | 300 kg | 356kg | 430kg |
| スキージの長さ | 250mm | 250mm | 250mm | 250mm |
| プラットフォームの高さ | 950mm | 950mm | 950mm | 950mm |
| オプション：特別なサイズをカスタマイズできます | ||||
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| SMT ライン機器リスト
I.C.T 高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| 製品名 | SMT 行の目的 |
|---|---|
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| AOIマシン | はんだ接合部や配置不良を検査します。 |
| SPI マシン | はんだペーストの高さと品質をチェックします。 |
内部のはんだ接合部の完全性を検査し、隠れた欠陥を検出します。 | |
| SMTクリーニングマシン | PCB、ステンシル、治具、ノズルなどの洗浄に使用されます。 |
| PCB 切断機 | PCBA を最終製品に切断します |
| トレーサビリティ機器 | 生産データの記録と追跡: レーザーマーキングマシン/ラベルマウンター/インクジェットプリンター |
| お客様の成功事例 – サウジアラビア LED 工場
サウジの LED メーカーは、SMT 半自動 ステンシル プリンタ、高速 JUKI プレーサー、および長い LED チューブ用の L12 オーブンを中心に構築された完全な 1200 mm SMT ラインを I.C.T に注文しました。当社のエンジニアはリヤドに飛び、ワイドコンベアをつなぎ、フルレングスのボードに最適なペーストパラメータを設定し、ロングボードの取り扱いと毎日のチェックについて丸7日間のトレーニングを実施しました。このラインは、ペースト供給位置が完璧で、はんだ付けの問題もなく、次のシフトで日次最大生産量に達しました。クライアントは、迅速なグローバル設置、非常に強力な木箱、新しい工場を初日から収益性のあるものにした明確な指導を気に入ってくれました。
|グローバルな サービスとトレーニングのサポート
I.C.T は、ロングボード SMT のトータル ライン サポートを提供しています。無料のワイド SMEMA 図面、48 時間の工場エイジング ビデオ、オンサイトのベルト接続、7 ～ 10 日間のオペレーター ブートキャンプ、1 年間のスペアパーツ キット、無制限のリモート カメラ診断、および定期的な歩留まり監査です。 20 人のエンジニアが 4 時間以内の初回応答と年中無休の緊急電話対応で 72 か国にサービスを提供しています。すべての SMT 半自動 ステンシル プリンターは、12,000m² の ISO9001 工場での拡張フルライン バーンインと 100% 検査に合格しています。お客様は、強固な PCB 組立ライン、迅速な ROI、そして共に成長するパートナーを手に入れることができます。
| お客様のレビュー
72 か国の 1,600 以上のロングボード SMT ラインが I.C.T を運行しています。彼らは、広いフロア向けのカスタムワイドベルトプラン、海上輸送用の非常に丈夫な箱、オペレーターが専門家のように印刷できるようにする1週間のクラス、シフト全体を節約する即時のリモート修正、UPHを20％向上させる毎月の訪問を賞賛しています。フルラインのケアは、より高い初回パス歩留まり、より低いスクラップ、そして真の長期的な友好関係を意味するため、工場は拡大を続けています。
| 認証と規格
すべての SMT 半自動 ステンシル プリンターは CE、RoHS、ISO9001:2015 および複数の特許を取得しています。ワイドボードテストと全数チェックは、EU、米国、および PCB 組立ラインの世界基準を満たしています。これらは、安全なペーストの取り扱い、シームレスなワイドドッキング、耐久性のあるパーツ、そしてグリーンオペレーションを証明しており、最初のロングボードからの完全な信頼が得られます。
| I.C.T 会社と当社の工場について
2012 年に設立された I.C.T は、72 か国の 1600 以上の顧客にサービスを提供する、信頼できるフル SMT ソリューション パートナーになりました。東莞にある当社の 12,000 平方メートルの最先端工場には、89 人の情熱的なスタッフ メンバーと 20 人の上級エンジニアが在籍しており、ISO9001 規格に基づいてすべての機械を設計、製造、厳格にテストしています。世界中に 8 か所の海外オフィスと現地倉庫を持ち、地球上のどこにいても 48 時間以内にスペアパーツとオンサイト エンジニアのサポートを保証します。当社は誠実さ、シンプルさ、オープンさ、調整、共有をモットーに、誠実な価格設定、超高速の対応、生涯無料のソフトウェア アップグレード、そしてすべての顧客が持続可能な成長を達成できる真のパートナーシップを提供します。
