|  PCBA 自動選択ウェーブはんだ付け機 SS550

中国の I.C.T によって製造された PCBA 自動選択ウェーブはんだ付け機 SS550 は、自動化された PCB はんだ付けの革新的な製品です。大量生産に最適で、スプレーとはんだプラットフォームが移動する間も PCB を安定させ、複雑な基板の精度を保証します。

完全な PC 制御により、経路、温度、フラックスの詳細を保存でき、毎回一貫した結果が得られます。モジュラー設計はあらゆるセットアップに適合し、自動波形キャリブレーションと CCD アライメントにより品質が向上します。迅速な選択ウェーブはんだ付け機として、セットアップ時間を短縮し、効率を高めます。 I.C.T の 26 年にわたる専門知識に裏付けられ、信頼できるグローバル サポートを 72 か国の 1,600 以上のクライアントに提供しています。

|  DIPライン設備一覧

精密フラックス塗布

Pcba 自動選択ウェーブはんだ付け機は、完璧なカバレッジを実現するスマート フラックス システムを備えています。ドイツの高周波パルスバルブは、固形分が 10% 未満の小さなフラックス ドットをスプレーし、廃棄物を削減します。トレイが残留物をキャッチして簡単に掃除でき、XY プラットフォームのノズルは 0.02 mm の精度を実現します。圧力タンクは日本製の SMC 部品を使用して流れを安定させ、目に見えるゲージでチェックを簡素化します。このセットアップにより、クリーンで効率的なはんだ付けが保証され、迅速な生産作業に最適です。

効率的な予熱の最適化

この迅速な選択ウェーブはんだ付け機の予熱システムは、基板を迅速かつ均一に準備します。調整可能な下部 IR 加熱と上部の熱風を提供し、約 15 分で 150°C に達します。高温綿が熱を閉じ込め、安定性を高めるトップブランドのパーツを使用。工具不要のプラグイン設計により、メンテナンス時間が短縮されます。この設定により、強力な溶接が保証され、エラーが最小限に抑えられるため、ラインのスピードアップに最適です。

高度なはんだ付け技術

はんだ付けシステムは、Pcba 自動選択ウェーブはんだ付け機の高度な技術を駆使して際立っています。スウェーデンの PRECIMETER ポンプは、温度と N2 流量をソフトウェアで制御し、はんだウェーブを安定に保ちます。防食コーティングを施したステンレス鋼のポットは鋳鉄で素早く加熱され、N2 がドロスを低減して接合部をきれいにします。頑丈なコンポーネントを処理し、高品質の結果を迅速に提供します。

耐久性のあるトランスミッション設計

トランスミッション システムにより、この迅速な選択ウェーブはんだ付け機でのスムーズな PCB フローが保証されます。頑丈なプロファイルとローラーで構築されており、サイドとトップのクランプで最大 20kg の荷重をサポートします。日本製モーターが確実に駆動し、モジュラーセットアップに適合します。オンライン交換により生産が継続されるため、ペースの速いショップにとって柔軟な選択肢となります。

信頼性の高い制御統合

CE規格を満たすKeyence PLCシステムを備えたPcba自動選択ウェーブはんだ付け機では、制御が確実です。グローバル部品と Cat-6 ケーブルにより、品質チェックのためのデータ追跡により、高速で安定した動作が保証されます。増大するニーズに適応し、生産時の迅速な調整をサポートします。

ユーザーフレンドリーな操作インターフェイス

オペレーティング システムにより、この迅速な選択ウェーブはんだ付け機は使いやすくなります。ガイド付き CCD プログラミングによりセットアップが高速化され、座標チェックとリアルタイム監視のための画像モードが搭載されています。英語または中国語を選択し、MES 経由で Wi​​Fi を更新します。データは各はんだ点を追跡し、トレーニング時間を短縮して素早いスタートを実現します。

|  仕様

オンライン選択的な波のはんだ付け機
モデル	I.C.T SS540	I.C.T SS550	I.C.T SS550P1	I.C.T SS550P2
オンラインモジュラー	スプレー＋予熱&はんだ付け	スプレー+予熱+はんだ付け	スプレー+予熱+はんだ付け+はんだ付け	スプレー+予熱+はんだ付け+はんだ付け+はんだ付け
はんだシステム
ノズル数	1	1	2	3
はんだポットの数量	1セット	1セット	2セット	3セット
二重ポット（オプション）	n/a	オプション	オプション	オプション
はんだポット電源	2.35kw	2.35kw	4.70kw	7.05kw
フラックスシステム
フラックス貯蔵タンク	1L	1L	2L	2L
フラックスサポート	フラックスアラーム、自動
スプレーノズル	ドイツ製ジェットバルブ（スポット&ラインスプレー）1式
スプレーノズルサイズ	130um (180um、210um オプション)
スプレー速度	0〜20mm/s
スプレーノズルの移動  速度	0〜400mm/s
予熱システム
予熱モード	熱気とir	熱気とir	熱気とir	熱気とir
予熱領域	長さ500*幅500mm	長さ500*幅500mm	長さ500*幅500mm	長さ500*幅500mm
予熱ゾーン	上部熱風：2、下部IR：1
底予熱パワー	最大12kw
トップ予熱パワー	最大6kw
ウォームアップ時間	約15分（設定150℃）
制御モード	パソコン+PLC
輸送システム
PCB サイズ（固定具付き）	120*60~500*500mm
PCB の交換	オンライン
PCB トップクリアランス	120mm
輸送の高さ	900±20mm
輸送幅	60〜500mm
寸法：mm	長さ1850*幅1850*高さ1480	長さ2560*幅1750*高さ1480	長さ2560*幅1950*高さ1480	長さ2600*幅1950*高さ1480
重さ	約：800kg	約：1200kg	約：1300kg	約：1500kg

|  DIPライン設備一覧

|  カスタマーサクセスビデオ

2025 年 10 月、I.C.T のエンジニアは、新しい PCBA 自動選択ウェーブはんだ付け機 SS550 のセットアップをサポートするためにヨーロッパの顧客を訪問しました。ビデオでは、正確なフラックス スプレーと複雑な PCB への安定したはんだ付けによる素早いセットアップを強調しました。エンジニアはチームをトレーニングし、設定を微調整して、数時間以内にスムーズな生産を保証しました。クライアントは、機械の速度と I.C.T の現場での専門知識を賞賛し、自動車用の高品質基板の生産量を増やしました。

|  プロフェッショナルなサービスとトレーニング

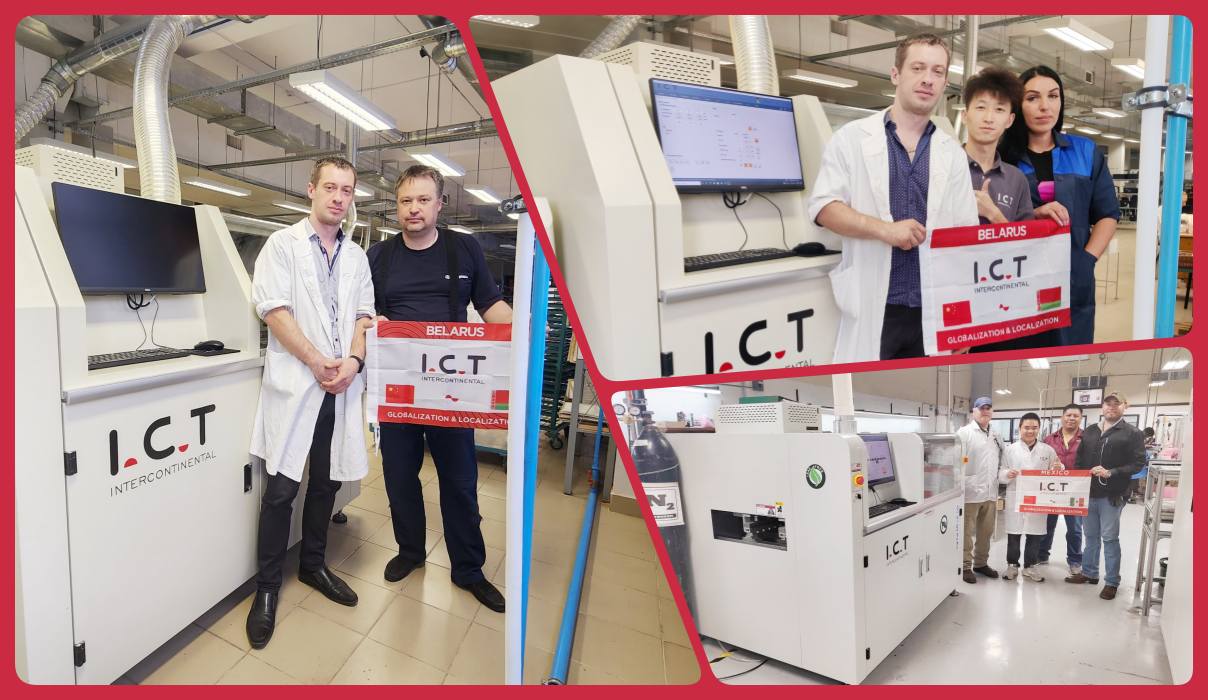

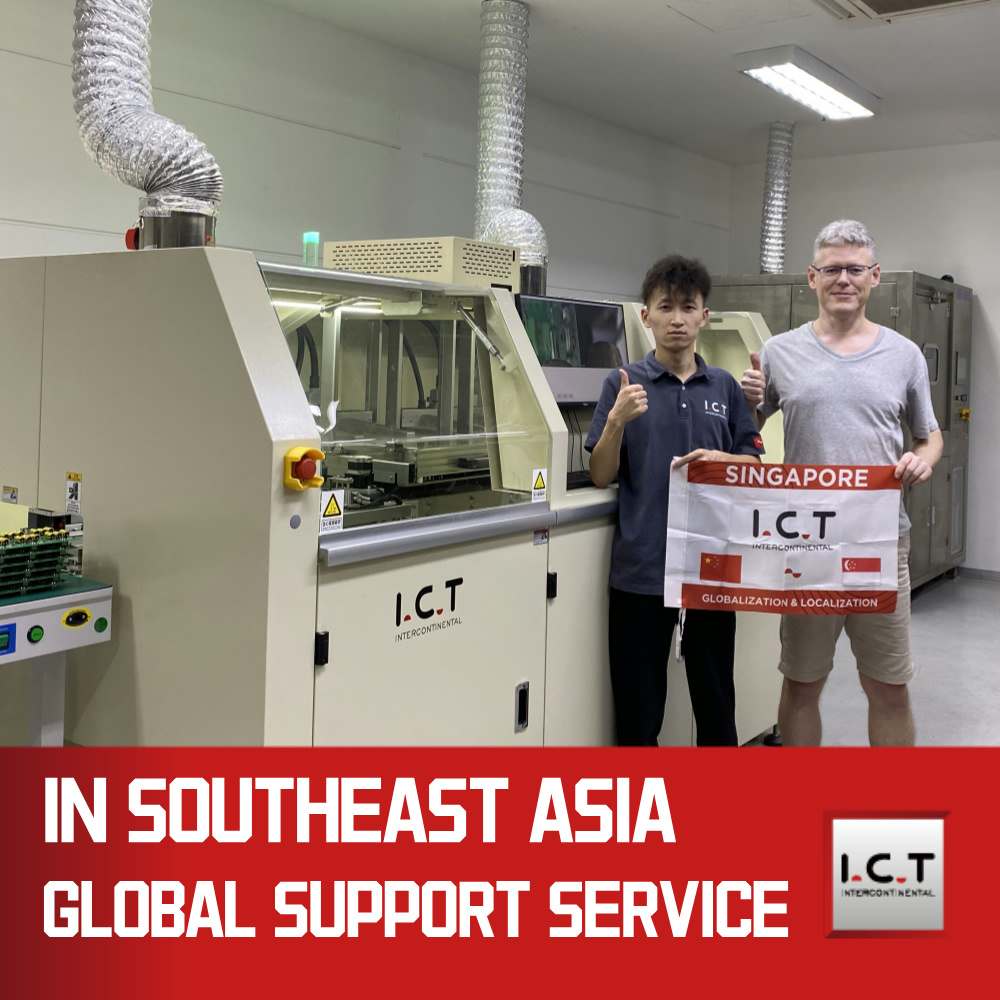

I.C.T は、オンサイト インストールと 24 時間 365 日のサポートにより、Pcba 自動選択ウェーブはんだ付け機の完全なサポートを提供します。当社のエンジニアは、運用とメンテナンスに関するトレーニングに加え、お客様のニーズに合わせたリモート アシスタンスを提供します。 SMT で 26 年間の経験を持つ当社は、回線速度を最適化します。長期計画には定期的なチェックが含まれており、生産を安心して迅速に行うことができます。

|  お客様からの賞賛

お客様は、I.C.T のエンジニアによる PCBA 自動選択ウェーブはんだ付け機の迅速なセットアップ スキルを絶賛しています。この機械の高速できれいなはんだ付けは賞賛されており、安全な配送を保証する安全な梱包が施されています。迅速な問題修正により回線は稼働し続けており、あるユーザーは「I.C.T のスピードの速さで何日も節約できました！」と述べています。これにより、強い信頼が構築されます。

|  業界認証

PCBA 自動選択ウェーブはんだ付け機は、CE、RoHS、ISO9001 認証を取得しており、世界基準を満たしています。 I.C.T の波動および磁束技術に関する特許は革新性を示しています。これらの認定により、世界中で迅速な生産を実現するための安全で信頼性の高い機器が保証されます。

|  I.C.T の会社と工場について

I.C.T は、社内の研究開発と 3 つの工場で SMT を率いており、26 年間でスタッフ数は 89 名にまで成長しました。当社は 72 か国の 1600 以上の顧客にサービスを提供し、厳格なテストと品質システムを備えた迅速な選択的ウェーブはんだ付けソリューションを提供しています。当社のグローバル ネットワークとコンパクトな設計により、迅速なセットアップがサポートされます。私たちは日々革新を進め、お客様の工場の成功に向けたパートナーシップを構築しています。
