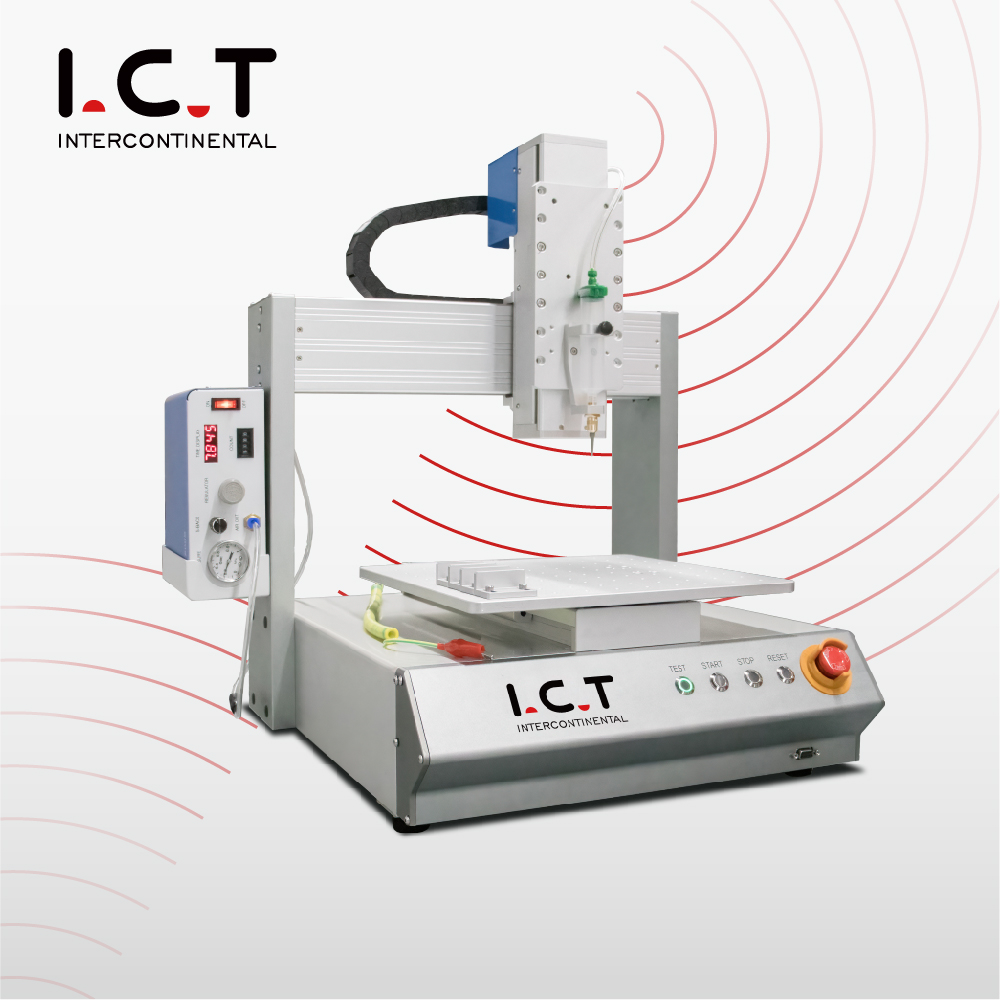

I.C.T インライン ロボットはんだ付けソリューションは、エレクトロニクス製造におけるはんだペーストと液体の塗布を制御するために設計されています。 PCB 部品の固定、半導体パッケージング、LED ディスペンス、光学レンズボンディング、チップボンディング、バッテリー封止、その他の小型部品プロセスに適しています。このシステムは、はんだペースト、UV 接着剤、エポキシ、赤色接着剤、銀接着剤、シリコーン、サーマルペースト、透明塗料を使用できます。オペレーターは、シンプルな LCD ハンドヘルドコントローラーを使用して、移動経路、分注時間、速度、停止時間を設定できます。コンパクトなサイズと柔軟なプログラミングにより、サンプル生産、修理ステーション、エンジニアリングラボ、および中小規模の生産エリアに適合します。
このインラインロボットはんだ付け機は、LCD パネルとハンドヘルドプログラミングデバイスを使用しているため、オペレーターは複雑なコンピュータのセットアップを行わずにプログラムを構築できます。インターフェイスは理解しやすいため、新しいユーザーがより早く作業を開始でき、製造現場でのトレーニング時間を短縮できます。オペレーターは、明確なパラメーター設定を通じて、塗布速度、材料の厚さ、塗布時間、停止時間を調整できます。これは、工場がさまざまな PCB モデルや小規模な生産バッチを処理する場合に便利です。また、エンジニアリング チームが新しいはんだペースト プロセスを大規模な生産フローに移行する前にテストするのにも役立ちます。
このマシンは、点、線、面、円弧、円、不規則な曲線、および 3D 非平坦な軌道の塗布をサポートしています。これにより、プロセス エンジニアは、製品の形状が単純でない場合に、より詳細な制御が可能になります。コンポーネントのレイアウト、接合領域、または特別な塗布ポイントが異なる基板の場合、機械はプロセスを 1 つの固定パターンに強制するのではなく、必要なパスをたどることができます。また、配列関数、グラフィックの参照、一般的なグラフィックの挿入、グループ編集もサポートしています。これらの機能により、このシステムは LED モジュール、PCB アセンブリ、光学部品、チップボンディング、その他の詳細な電子製造タスクに実用的になります。

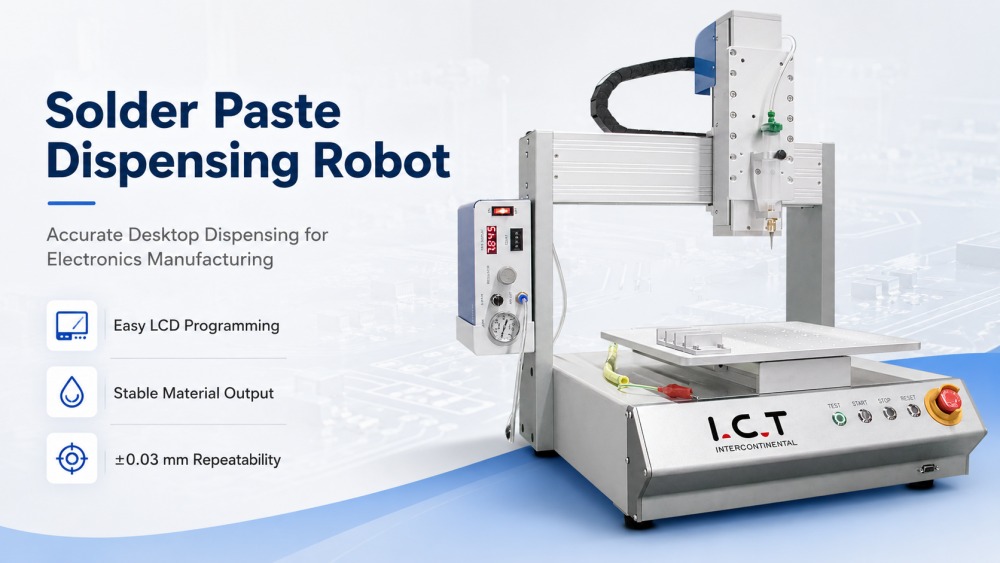

安定した塗布は、このペーストディスペンサーロボットの主な価値の 1 つです。特別なディスペンス コントローラーは、安定した材料出力、きれいなカットオフ、およびより優れた接着剤の破壊を維持するのに役立ちます。これにより、漏れ、尾引き、不均一なドット、無駄な材料などの一般的な問題が軽減されます。自動硬化防止機能は、繰り返し生産する場合に重要な、作業中の針詰まりの防止にも役立ちます。工場ではんだペースト、エポキシ、赤色接着剤、銀接着剤、またはシリコンを使用する場合、出力のわずかな変化が最終品質に影響を与える可能性があります。この設計により、プロセスがより予測可能になり、管理が容易になります。
システムは 999 個のパラメータ ファイルを保存でき、各ファイルに最大 65,535 ポイントを保存できます。これは、多くの種類の製品を実行したり、古い注文を繰り返したりする必要がある工場にとって役立ちます。毎回プログラムを再構築する代わりに、オペレーターは保存されたファイルを呼び出して、必要に応じて調整できます。これにより時間を節約し、製品切り替え時の人的ミスを減らします。混合生産でディスペンスロボットはんだ付け処理プロセスを使用しているお客様にとって、プログラムメモリは日常的に大きな利点となります。これにより、作業が整理され、チームがエンジニアリング サンプル、パイロット実行、通常の生産の間をより迅速に移行できるようになります。
このマシンは PC との互換性が高く、Logoshop ソフトウェアと連携できます。 NC、AI、DXF、JPG、BMP、スキャナ ファイル、およびその他の一般的な形式を主流の設計ソフトウェアからインポートできます。これにより、エンジニアは手作業を減らして既存の製品図面を塗布経路に変換できます。カスタム製品や頻繁な設計更新の場合、これによりプログラミングのプレッシャーが軽減され、再現性が向上します。自動はんだペースト塗布ロボットは、製品に特殊な曲線、円弧、または小さな塗布領域が必要な場合に、より正確なパスの作成をサポートすることもできます。これは、研究開発と制御されたバッチ生産の両方に役立ちます。
インポートされた光電センサは、XYZ 座標の自動ティーチングに対応しています。これは、製品の種類や異なる針を変更するときに、機械が基準点を確認するのに役立ちます。ステッピングモーター、ベルトドライブ、高精度リニアガイドレール、±0.03mmのXYZ繰返し精度を備え、微細な塗布作業でも安定した位置決めを実現します。精度は、PCB の固定、チップボンディング、LED の塗布、およびその他の小面積アプリケーションにとって重要です。このシステムは、300×300mm、400×400mm、500×500mmなどのさまざまな作業領域も提供します。お客様は製品サイズ、生産スペース、プロセス要件に基づいてモデルを選択できます。
|はんだペースト塗布ロボットの仕様:
| アイテム | I.C.T-S300 | I.C.T-S300L | I.C.T-S500 |
|---|---|---|---|
| 作業エリア | 300(X)×300(Y)×95(Z)mm | 400(X)×400(Y)×95(Z)mm | 500(X)×500(Y)×95(Z)mm |
| 機械のサイズ | 490(L)×528(W)×679(H)mm | 590(L)×628(W)×679(H)mm | 690(L)×728(W)×679(H)mm |
| 移動速度 | 400mm/秒(XY)、200mm/秒(Z) | 400mm/秒(XY)、200mm/秒(Z) | 400mm/秒(XY)、200mm/秒(Z) |
| 最大荷重 | 8kg | 8kg | 8kg |
| ドライブモード | ステッピングモーター＋ベルト＋精密リニアガイドレール | ステッピングモーター＋ベルト＋精密リニアガイドレール | ステッピングモーター＋ベルト＋精密リニアガイドレール |
| XYZ再現性 | ±0.03mm | ±0.03mm | ±0.03mm |
| オペレーティング·システム | LCDパネル/ハンドヘルドプログラミングデバイス | LCDパネル/ハンドヘルドプログラミングデバイス | LCDパネル/ハンドヘルドプログラミングデバイス |
| プログラム容量 | 999 パラメータ ファイル、ファイルあたり 65,535 ポイント | 999 パラメータ ファイル、ファイルあたり 65,535 ポイント | 999 パラメータ ファイル、ファイルあたり 65,535 ポイント |
| 動作パターン | 3 軸 2 点間、実線、円弧 | 3 軸 2 点間、実線、円弧 | 3 軸 2 点間、実線、円弧 |
| 電源 | AC220V、50/60Hz、0.5kW | AC220V、50/60Hz、0.5kW | AC220V、50/60Hz、0.5kW |
| 重さ | 約35kg | 約45kg | 約55kg |
※I.C.Tは品質・性能向上に努めておりますが、仕様・外観は予告なく更新する場合がございます。異なる場合は、新しいリストに従ってください。
| PCBA 塗装ライン設備一覧
このページの関連製品は、I.C.T のコーティングおよびディスペンス生産ラインに従っています。このラインには、ディスペンス機、コンフォーマルコーティング機、硬化オーブン、PCB コンベヤ、AOI 検査システム、および PCBA パネル剥離機が含まれる場合があります。ディスペンス機は、はんだペースト、接着剤、サーマルペースト、またはシリコーンを制御します。コーティング機は、PCB の表面を湿気、ほこり、汚染から保護します。硬化オーブンは、コーティングまたはディスペンス後に UV または熱硬化を完了します。 AOI はプロセスの結果をチェックし、パネル分離装置はより少ないストレスで完成した基板を分離します。これらの製品は連携して、インライン自動はんだペースト ディスペンサー ロボット アプリケーションを中心としたより完全なプロセスを構築できます。
| 製品名 | PCBA コーティングラインの目的 |
|---|---|
回路基板に精密な保護コーティングを施し、防塵、防水、防爆を実現します。 | |
IR または UV 光でコーティングを硬化し、耐久性と強力な保護を保証します。 | |
回路基板をコーティングライン内でスムーズに搬送し、効率的な処理を実現します。 | |
生産ラインにPCBを提供および保管し、スムーズな入出力を保証します。 | |
| コンフォーマルコーティング AOI | コーティングの品質を検査し、欠陥を検出して高い基準を確保します。 |
