PCBA 自動 SMT コーティングライン コンフォーマルコーティングスプレー機

|  I.C.T PCBA コーティングラインマシン

I.C.T PCBA コーティング ライン マシンは、選択的な塗布によるシンプルで効率的なアセンブリ保護に優れています。簡単なプログラミングと素早いライン変更が特徴で、優れた結果が得られます。オペレーターは軌道をカスタマイズします。インターフェースはパスを明確に表示します。マルチボードのミラーリング、アレイ化、コピーには 1 回の編集が必要です。自動追跡では、出力、時間、メトリクスが表示されます。駆動電源、産業用制御、LED、自動車、通信、民生機器、軍事、医療分野に適用される PCBA コーティング ライン マシンは、高い生産性で多様なニーズに応えます。無駄を最小限に抑え、エア カーテンによって安全性を高め、SMT ラインに統合します。 SMT 絶縁保護コーティング スプレー機として、均一な被覆を実現します。

|特徴

伝送システム

PCBA コーティング ライン機械のトランスミッション システムには、安定性を高めるために高強度のプラットフォームが使用されています。輸入されたサーボ モーター/ドライバーが電力を供給します。サーボ スライド レールにより、X/Y/Z の再現性と精度が保証されます。ダストカバーがネジ/レールを保護し、メンテナンスを簡素化します。タンクチェーンはパイプラインをきれいに整理します。これによりダウンタイムが削減され、年中無休の稼働が可能になり、コストが削減されます。自動 SMT 選択コーティング機セットアップでは、均一な層をサポートし、歩留まりを 15% 向上させます。要求の厳しい環境でも信頼性を発揮します。

輸送システム

PCBA コーティング ライン マシンの搬送システムには、固着を防ぐ独自のチェーンが備えられています。モーターが正確に速度・停止を制御します。シリンダークランプがボードをしっかりと固定します。セミオートレール幅で乗り降りも楽々。強化されたチェーン/プロファイルは、変形することなく重い荷重に耐えます。スループットが 25% 向上し、欠陥が減少します。 SMT 絶縁保護コーティング スプレー機のローダー/アンローダーとリンクします。工具不要、詰まりフリーで多品種混在も可能。安全センサーが事故を防ぎます。

コーティングシステム

PCBA コーティング ライン機械の制御システムには、迅速なチェックのための論理的なレイアウト/ラベルが付いています。高精度サーボにより安定した走行を実現します。対流冷却により熱の蓄積を防ぎます。プリント基板モードにより信頼性が向上します。リアルタイム監視はMESを接続します。自動 SMT 選択コーティング機での誤差を 0.5% 未満に制限します。リモート修正により時間を節約できます。 IP67対応のランプ/バルブを同期します。電力を20%カットします。

制御システム

オペレーター システムは、Windows 10 上で 10 分以内に新しいプログラムを作成し、2 分以内に変更します。フレンドリーなソフトウェアがパスをライブで教え、表示します。 CCDビジョンをオプションで追加。プラットフォームはすべてのユーザーに合わせて調整されます。これにより、PCB のコーティング スプレー接着機の毎日の使用が容易になります。

オペレーターシステム

Windows 10 では、PCBA コーティング ライン機械のオペレーター システムのプログラムは 10 分未満、変更は 2 分未満で行われます。ソフトウェアは初心者をガイドします。リアルタイムのパス表示により制御が容易になります。オプションのCCDにより精度が向上します。調整可能なプラットフォームにより疲労が 30% 軽減されます。 SMT 絶縁保護コーティング スプレー機のトレーニングを 1 シフトに短縮します。多言語のチュートリアルはグローバル チームを支援します。タッチスクリーンにより間違いが軽減されます。

先進のデュアルバルブコーティングシステム

PCBA コーティング ライン機械のバルブ システムは、複雑なタスクのためにデュアル バルブを採用しています。モジュラースワップ <2 分H-808 は、LED/低オーバースプレー用に微細なドット (<50 ミクロン) を噴霧します。 H-818 ファン 200mm/500mm/s 車載用。 H-828 は 10ml/分の濃さで流れ、パワーを発揮します。 U軸360°/45°傾斜で影まで届きます。 UV ランプのチェック。 CCD±0.05mm。廃棄物を 20 ～ 30% 削減し、低 VOC を実現します。 SMT 絶縁保護コーティングスプレー機では IP67。

|仕様

選択的コンフォーマルコーティングマシン
モデル	I.C.T-T550	I.C.T -T550U	I.C.T-T600	I.C.T -T650
バルブの数	2（霧化バルブ1ヘッド、精密バルブ1） 頭）	2（霧化バルブ1ヘッド、精密バルブ1） 頭）	2（霧化バルブ2ヘッド）	4（霧化バルブ2ヘッド、精密バルブ2ヘッド）
制御方法	PC + モーション コントロール カード
スピンドル数	X、Y、Z	x、y、z、u	X、Y、Z	X、Y、Z
PCBサイズ	50*50〜450*460mm
スピンドルドライブ	輸入サーボモーター+ボールネジモジュール
バルブの自動洗浄	5L圧力タンク付き
電源	AC220V±10%、50/60HZ、2.2KW
寸法	L910*W1600*H1700mm
正味重量	1000KG

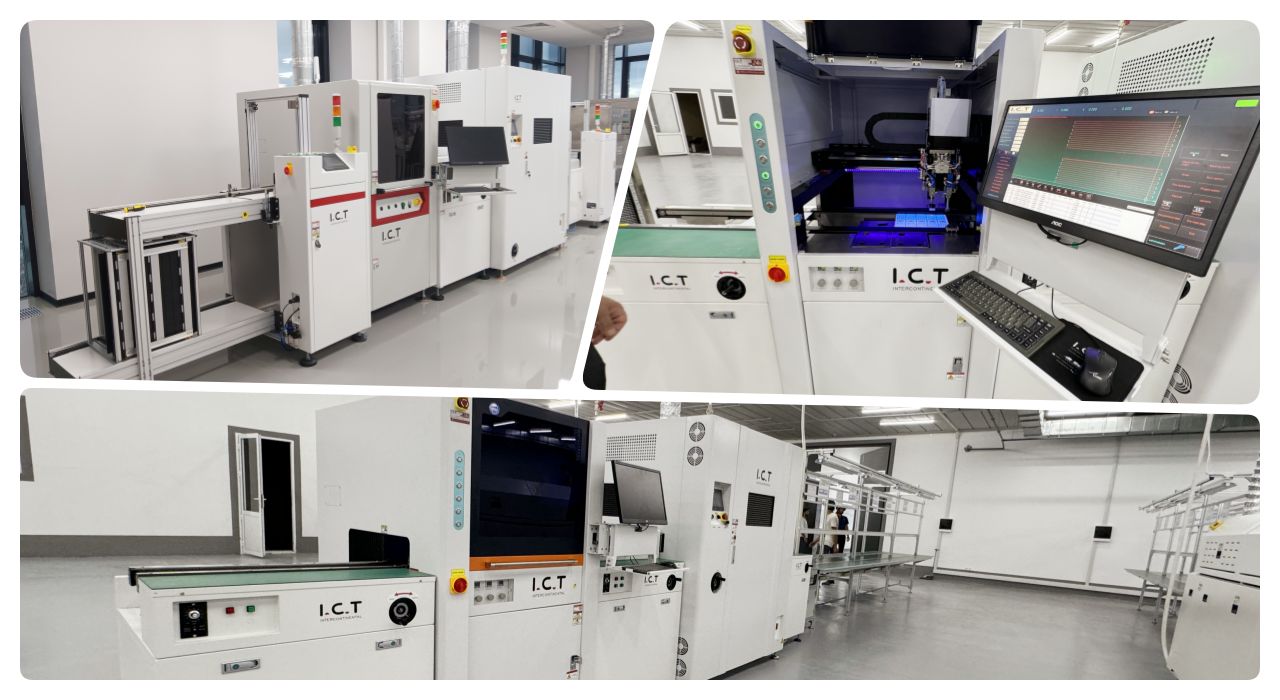

|塗装  ライン設備一覧

|  カスタマーサクセスビデオ

ビデオでは、当社のエンジニアがヨーロッパのダッシュボード メーカーを訪問しています。彼らは、PCBA コーティング ライン マシン、ローダー、UV オーブン、アンローダー、ウェーブはんだ付け、AOI を備えたフルラインを取得しました。彼は最適にインストールし、デバッグします。運行・保守中の列車。トライアルにより問題が修正され、効率が 25% 向上します。欠陥のない打ち上げを実現します。選択スプレー、UV 検証、自動車用自動 SMT 選択コーティング機への統合を実証します。

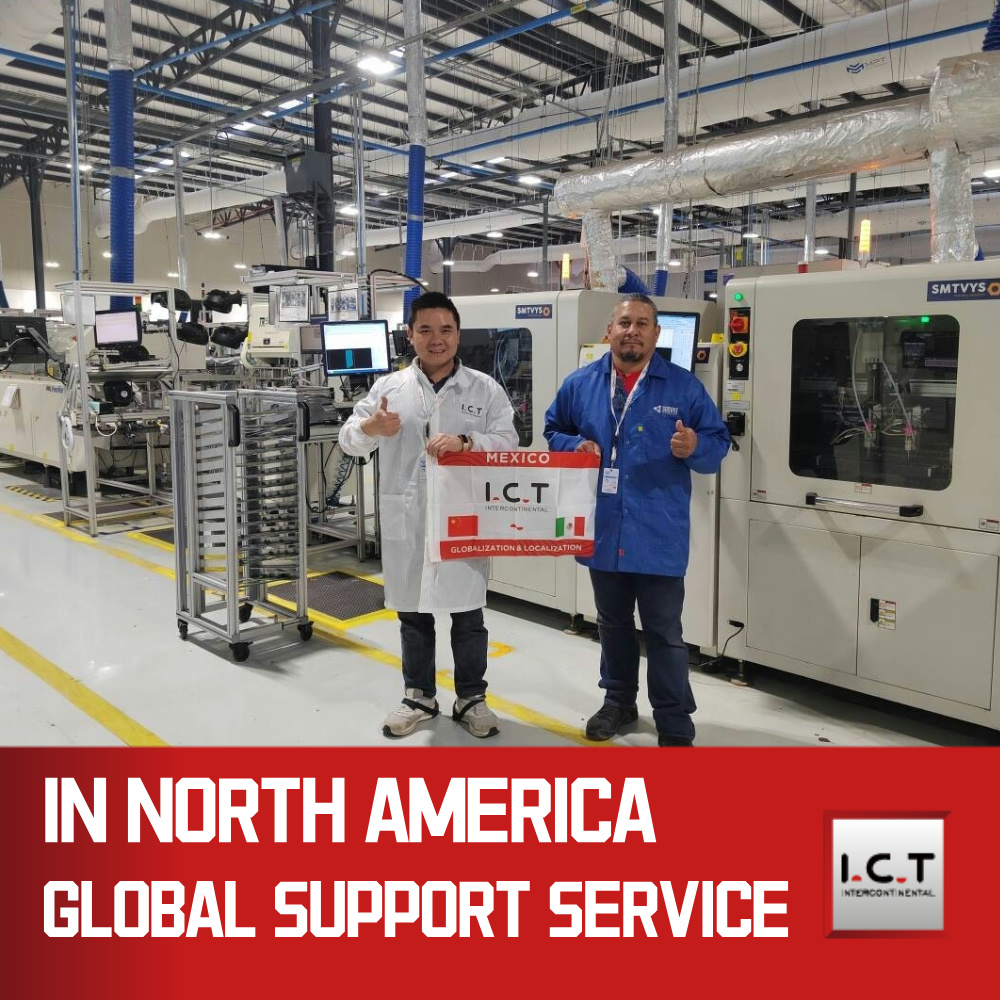

|  サービスとトレーニング

I.C.T は、PCBA コーティング ライン マシンの設置/試運転/メンテナンスを担当します。プログラミング/UV/メンテナンスに関するトレーニングをオンサイト/バーチャルで提供します。 AR を備えた 24 時間年中無休のリモート。部品は世界中で 48 時間未満です。監査により、自動 SMT 選択コーティング機が強化されます。更新者はスタッフを認定します。マテリアルのアップグレード。 1% 未満のダウンタイムと高い ROI を保証します。 72か国をサポートします。

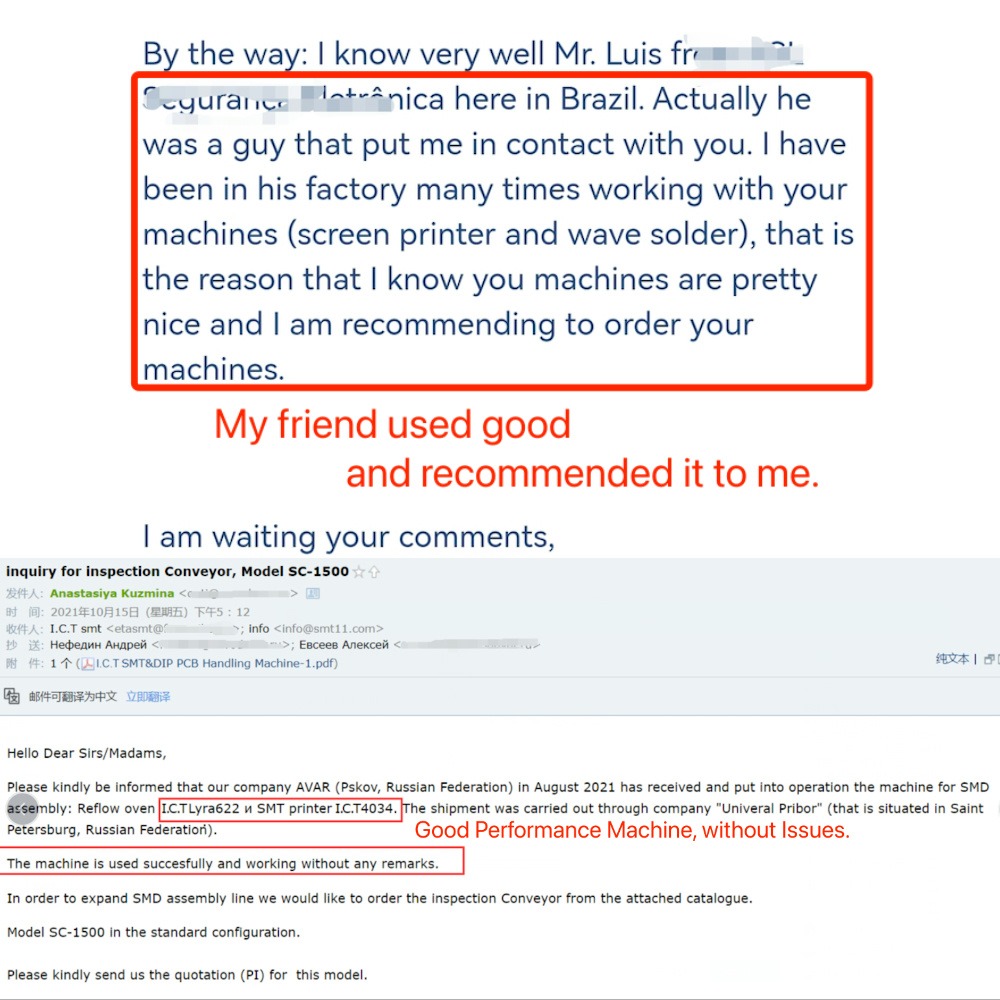

|  クライアントの声

クライアントは、ヨーロッパにおけるエンジニアの UV 専門知識と迅速な解決策を高く評価しています。 PCBA コーティング ライン マシンは、ダッシュボード上に均一な層を 99.9% の歩留まりで提供します。梱包は輸送に耐えられます。 12 時間未満の応答は停止を回避します。モジュール化により変更が 80% 削減され、出力が向上します。 「一流の SMT 絶縁保護コーティング スプレー機 - 信頼できる」とリーダーは述べています。振動下でも寿命を延ばします。

|  認証と規格

PCBA コーティングライン機械は CE、RoHS、ISO9001 を保持しています。バルブ/編集に関する特許。 72時間のバーンイン、テスト、チェック。 IPC-A-610、トレーサビリティ。監査の欠陥は 0.1% 未満。自動車/医療用自動 SMT 選択コーティング機の安全性と環境に優しいことを保証します。リスクを最小限に抑えます。

|  I.C.T の会社と工場について

I.C.T は、2012 年以来 12,000 平方メートルの研究開発/生産を管理しています。スタッフ 89 人、エンジニア 20 人、3,000 万ドル、8 つの支店を擁しています。 72 か国に 1,600 を超えるクライアント、完全な SMT ソリューション。 ISO規格、全数検査、クリーンルーム対応。サービスのグローバリゼーション/ローカリゼーション。 SMT 絶縁保護コーティング スプレー機のクロスバリュー、稼働率 98%。
