日本語  |
I.C.T-6561
I.C.T
| 数量： | |
|---|---|
| SMT 全自動 ステンシル プリンターの紹介
I.C.T の SMT 全自動 ステンシル プリンタは、最新の PCB アセンブリに最適です。印刷サイクル7秒、精度±0.025mmの高精度・高速機です。はんだペーストの塗布を自動化し、品質を向上させながら手作業によるエラーや無駄を削減します。家庭用電化製品、LED、自動車などの業界向けに設計されており、自動 PCB キャリブレーション、調整可能なスキージ圧力、ステンシル クリーニングを備えています。 I.C.T は、インダストリー 4.0 と MES システムを統合してスマート ファクトリー ソリューションを実現しています。 Windows 10 での簡単な操作とトップブランドの耐久性のある素材により、長期的な信頼性を保証します。効率的かつ安定したパフォーマンスで工場の生産性向上と多様なニーズに応えるプリンターです。
| 特徴
PCB プリンタは、繰り返し位置決め精度 ±0.01mm、印刷精度 ±0.025mm の高精度を実現します。これにより、すべてのはんだペースト層が確実に完璧に塗布され、PCB の組み立てエラーが減少します。高度なビジョン システムは、均一なリング光と同軸光源を使用して、錫メッキや FPC を含むさまざまな PCB タイプを識別します。この精度はファインピッチの PCB に最適であり、品質が重要な LED や自動車エレクトロニクスに適しています。
7 秒の印刷サイクルを備えたこのプリンタは、生産ラインを大幅にスピードアップします。高速ライン変更設定により素早い調整が可能となり、ダウンタイムを最小限に抑えます。この機能は、大量の注文を効率的に処理する必要がある工場に最適です。自動制御システムは分離速度と距離を調整し、一貫した結果を保証します。この速度と高い再現性を組み合わせることで、最高品質の出力を維持しながら、厳しい納期を守ることができます。
プリンターには、乾式、湿式、および真空のオプションを備えた自動クリーニング システムが含まれています。この機能により、ステンシルの両側からはんだペーストが除去され、毎回きれいな印刷が保証されます。独自のスプレー システムはソフトウェアを使用してアルコールと紙の使用を制御し、材料を節約します。この自動化により手作業が軽減され、高品質の印刷が維持されるため、多忙な生産環境にとってコスト効率の高い選択肢となります。
| 仕様
| モデル | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| フレームサイズ（mm） | 470*370～737*737 | 470*370 ～737*737 | 470*370 ～737*737 |
| PCBサイズ（mm） | 50*50～ 400*340 | 50*50～ 510*340 | 50*50～ 510*510 |
| 輸送方向 | 左右;右側;左左;右右 | ||
| サポートシステム | 磁気ピン/アップダウンテーブル調整/サポートブロック | ||
| クランピングシステム | サイドクランプ（真空ノズル、自動伸縮Z圧はオプション） | ||
| プリンターヘッド | 2 つの独立した電動プリントヘッド | ||
| スキージ タイプ | ステンレス(標準)、プラスチック | ||
| クリーニングシステム | 乾燥、濡れた、真空 | ||
| 検査 | 2D検査（標準） | ||
| 電源 | AC:220±10%、50/60HZ、3Kw | ||
| 制御方法 | PC制御 | ||
| 寸法（mm） | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| モデル | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| フレームサイズ（mm） | 650*400～850*750 | 650*400～850*850 | 737*400～1100*900 |
| PCBサイズ（mm） | 50*50～ 650*340 | 80*50～ 650*610 | 80*50～ 900*600 |
| 寸法（mm） | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。

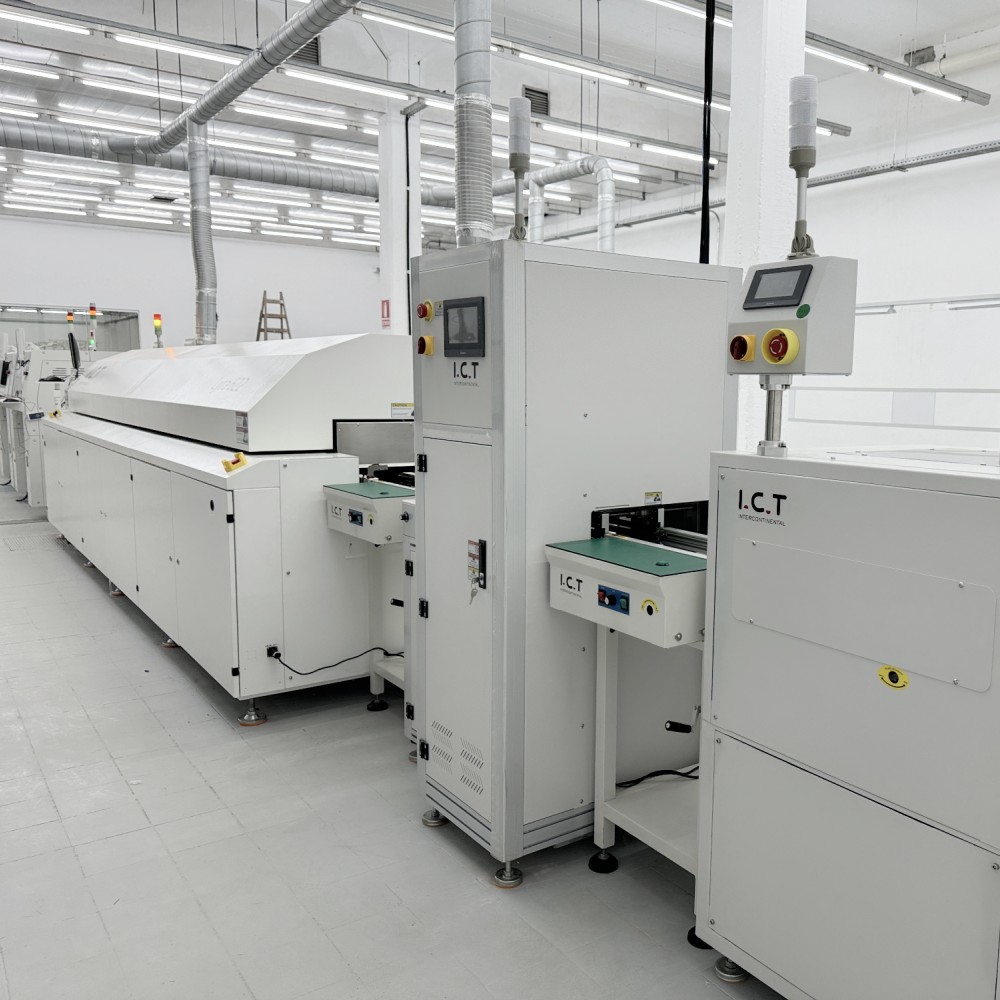

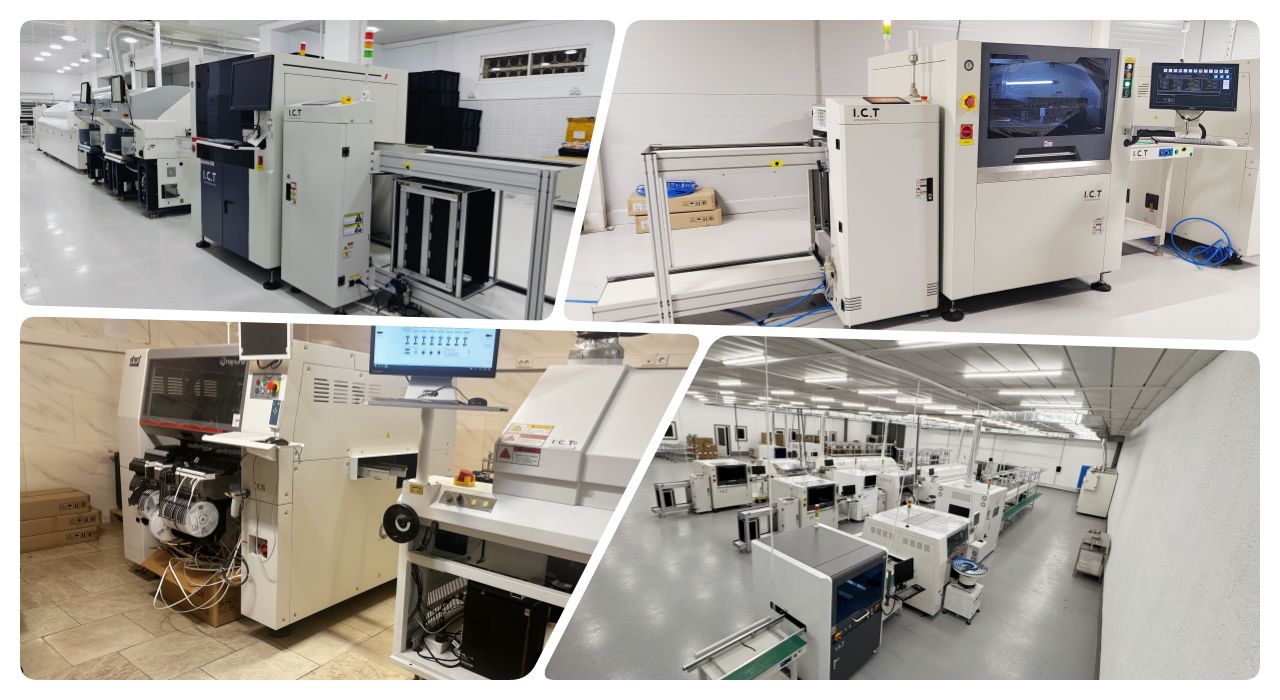

| SMT ライン機器リスト
当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| 製品名 | SMT 行の目的 |
|---|---|
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| AOIマシン | はんだ接合部や配置不良を検査します。 |
| SPI マシン | はんだペーストの高さと品質をチェックします。 |
| トレーサビリティ機器 | 生産データの記録と追跡: レーザーマーキングマシン/ ラベルマウンター /インクジェットプリンター |
| カスタマーサクセスビデオ
2025 年、I.C.T のエンジニアは、設置とトレーニング サービスを提供するために、LED の家庭用照明を製造している顧客工場を訪問しました。クライアントは、13 台のマシンを備えた合計 29 メートルの全自動 SMT ラインを必要としていましたが、長さ 21 メートル、幅 5 メートルのスペースが限られていました。 I.C.T は、ラインを長さ 16 メートル、幅 2.7 メートルに収める U 字型のレイアウトを設計しました。 2 日間のインストールとデバッグ、その後 6 日間のトレーニングと技術サポートを経て、プロジェクトは無事に完了しました。このソリューションは、クライアントのスペースと生産のニーズを効果的に満たしました。
| サービスとトレーニングのサポート
I.C.T は、PCB プリンターに優れたサービスとトレーニングを提供します。私たちのチームは、スムーズな運用を保証するために、設置、メンテナンス、技術サポートを提供します。当社はオペレーター向けに実践的なトレーニングを提供し、Windows 10 インターフェイスの使用方法とプリンターの機能の管理方法を教えます。当社のグローバル サービス ネットワークは、迅速な対応と専門家による指導を提供します。 25 年以上の経験を持つ当社は、お客様の生産プロセスの最適化とあらゆる問題の解決を支援し、長期的な成功と満足を保証します。
| お客様のレビュー
当社の PCB プリンタとサービスはお客様に好評です。彼らは、当社のエンジニアの熟練したサポートと迅速な問題解決を高く評価しています。装置の信頼性と高品質な印刷が高い評価をいただいております。丁寧な梱包と迅速な発送も好評です。お客様は、質問に対する当社の迅速な対応を高く評価しており、いつでもサポートされていると感じていただけます。
| 認証と規格
I.C.T は CE、RoHS、ISO9001 などの最高の認証を取得しており、安全性と品質を保証しています。革新的なデザインに関する特許も取得しています。これらの証明書は、すべての PCB プリンターにおける高い基準と信頼性の高いパフォーマンスに対する当社の取り組みを証明します。
| I.C.T 会社と当社の工場について
I.C.T は、25 年以上の経験を持つ大手エレクトロニクス ソリューション プロバイダーです。当社は大規模なチームで研究、開発、生産を担当し、72 か国の 1,600 以上の顧客にサービスを提供するまでに急速に成長しています。私たちの工場は厳格なテストと強力な品質管理システムを備えています。中国の東莞に拠点を置く当社は、高度な技術と信頼性の高い製品を備えたグローバルなソリューションを提供しています。
