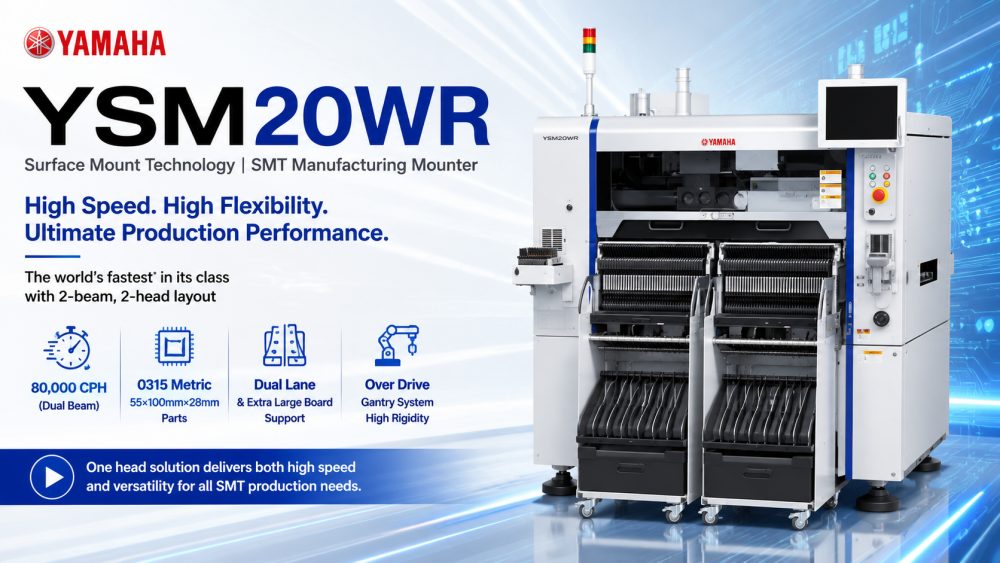

アドバンスチップマウンタ
高速かつ柔軟なピックアンドプレースマシン
多機能な SMT の配置
高速で柔軟なピックアンドプレースマシン
モデル | YSM20R TypePV | YSM20R TypeSV | YSM20WR |
| 該当する PCB | 単車線 L810×W490～L50×W50 デュアルステージ 注：X軸2ビームの場合 オプション 1PCB搬送のみ：L810×W490～L50×W50 2PCB搬送：L380×W490～L50×W50 | デュアルレーン 注1 同型PCBs：L810×W356～L50×W50 異タイプPCB：L810×W662まで 注2 同タイプPCB：L810×W280〜L50×W500 異種PCB：L810×W510まで | |
| ヘッド・適用部品 | ハイスピードマルチ（HM）ヘッド注3：0201～W55×L100mm、 身長 15mm以下 異形部品（FM：フレキシブルマルチ）ヘッド：03015～W55×L100mm、高さ28mm以下 | ハイスピードマルチ（HM）ヘッド：03015～W55×L100mm、高さ15mm以下 異形部品（FM：フレキシブルマルチ）ヘッド：03015～W55×L100mm、高さ28mm以下 | ハイスピードマルチ（HM）ヘッド注3：0201～W55×L100mm、高さ15mm以下 異形部品（FM：フレキシブルマルチ）ヘッド：03015～W55×L100mm、高さ28mm以下 |
| 取付能力（ヤマハ発動機が定める最適条件下） | X軸2ビーム：高速多目的（HM：High-speed Multi）ヘッド×2 95,000CPH | X軸2ビーム：高速多目的（HM：High-speed Multi）ヘッド×2 90,000CPH | X軸2ビーム 注1：高速多目的（HM：High-speed Multi）ヘッド×2 |
| 取付精度 | ±0.035mm (±0.025mm) Cpk≧1.0 (3σ) (未満) 標準評価時にヤマハ発動機が定める最適条件 materials 使用されています） | ||
| コンポーネントの種類の数 | 固定プレート：最大。140種類（8mmテープフィーダ用換算） フィーダ台車交換： 最大。128種類（8mmテープフィーダ換算） トレイ30種類（固定） タイプ：最大、sATS30搭載時）、10タイプ（キャリッジタイプ：最大、cATS10搭載時） | ||
| 電源 | 三相交流 200/208/220/240/380/400/416V +/-10% 50/60Hz | ||
| エア供給源 | 0.45MPaまたは でより多くの 清潔で乾燥した状態 | ||
| 外形寸法（突起部除く） | 長さ1,374×幅 1,857×H1,445mm（本体のみ） | L1,374×W2,110×H1,445mm（本体のみ） | |
| 重さ | 約2,050kg(本体) ユニットのみ） | 約2,500kg（本体のみ） | |
※仕様及び外観は予告なく変更する場合があります。
* 詳細については、I.C.T にお問い合わせください。
