アクラブ350
I.C.T
| 数量： | |
|---|---|
| I.C.T Acrab シリーズ ウェーブはんだ付け
Acrab シリーズのウェーブはんだ付けは、小型民生用基板から自動車や産業機器で使用される大型 PCB 部品用のウェーブはんだ付け機まで、あらゆるものを扱う必要がある工場向けに設計されています。 3 つのモデルで幅 350 mm、450 mm、615 mm をカバーします。ウェーブはんだ付け機とフラックス、長時間予熱、超安定デュアルウェーブ、モジュラーオプション (窒素、上部予熱、電気幅) を統合しています。動作電力は 8 ～ 10 kW にとどまります。工具不要のメンテナンスにより、PCB ウェーブはんだ付け機ライン全体がほぼダウンタイムなしで稼働し続けます。
| 特徴
完全なスプレー アセンブリはレール上を前方にスライドします。ステッピング モーターによって制御される 2 つの日本製 黒田ノズルは、プログラム可能な磁束量、角度、幅、密度を提供します。すべてのパラメータは保存され、繰り返し可能です。自動洗浄サイクルと 316 ステンレス鋼構造により、チャンバーを汚れのない状態に保ちます。フラックスを使用したウェーブはんだ付け機は、数秒で次の基板の準備が整います。
3 つの独立したゾーンの長さは合計 1800 mm です。熱風対流と赤外線チューブにより、トンネル内は 15 分で 250 ℃ に達します。高温断熱綿が盤面全体で±2℃を保ちます。各ゾーンはプラグインドロワー設計を採用しており、ヒーターは工具を使わずに交換できます。オプションの上部予熱モジュールは、極厚ボードに即座に取り付けられます。
精密チェーンと頑丈なダブルフックチタンフィンガーにより、最大幅 615 mm のボードを落下させることなく搬送できます。特許取得済みの同期エントリー装置により、ローダーからのスムーズな搬送を保証します。 コンベヤー 速度精度 ±2 mm/min.動作中にフィンガーが自動洗浄されます。幅調整は手動または電動。このシステムにより、PCB ウェーブはんだ付け機は混載生産に最適になります。
エナメルコーティングを施した一体型鋳鉄ポットは、500 ～ 700 kg の鉛フリーはんだを保持でき、変形することはありません。デュアル波高変動は0.5mm未満。自動ドロスリターンチャネルにより廃棄物が継続的に除去されます。オプションの窒素システムにより酸化が大幅に軽減されます。関節が明るく豊かに出てきます。大型 PCB 部品用のウェーブはんだ付け機は、毎サイクル自動車グレードの品質を提供します。
高出力上部対流ファンは波の直後に作動します。オプションの底部強制冷却は多層ボードを処理します。 PCB 温度は熱衝撃なしで急速に低下します。はんだの表面は滑らかで光沢のあるものになります。ボードは手で扱える程度に冷えた状態で排出されます。ウェーブはんだ付けプロセスは、欠陥ゼロ、部品ストレスゼロで終了します。
大型タッチスクリーンにリアルタイムの温度曲線が表示されます。 PID+SSR 制御を備えた PC+PLC はパラメータを正確にロックします。スタンバイ モードは、一時停止中の錫の酸化を軽減します。完全なアラーム履歴と緊急手動送信。 CE/UL認証済み。オペレーターは 1 回のシフトで PCB ウェーブはんだ付け機を習得し、何年も自信を持って操作できます。
| DIPライン設備一覧
| モデル | アクラブ350 | アクラブ450 |
| 寸法（mm） | 4420X1420X1750 | 4420X1520X1750 |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 33kw | 33kw |
| 動作電力 | 8kw | 8kw |
| 制御システム | パソコン+PLC | パソコン+PLC |
| 予熱ゾーン | 3 | 3 |
| 予熱長さ | 1800mm | 1800mm |
| 予熱温度 | (室温)-250℃ | (室温)-250℃ |
| PCB 幅(mm) | 50～350mm | 50～450mm |
| 指 | スプリング押えフィンガー(標準);オプション：バネ押しフィンガー、アヒル口フィンガー | |
| はんだポット容量 | 鉛フリー 500kg | |
| 機械重量(kg) | 約1600kg | 約1900kg |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| DIPライン設備一覧

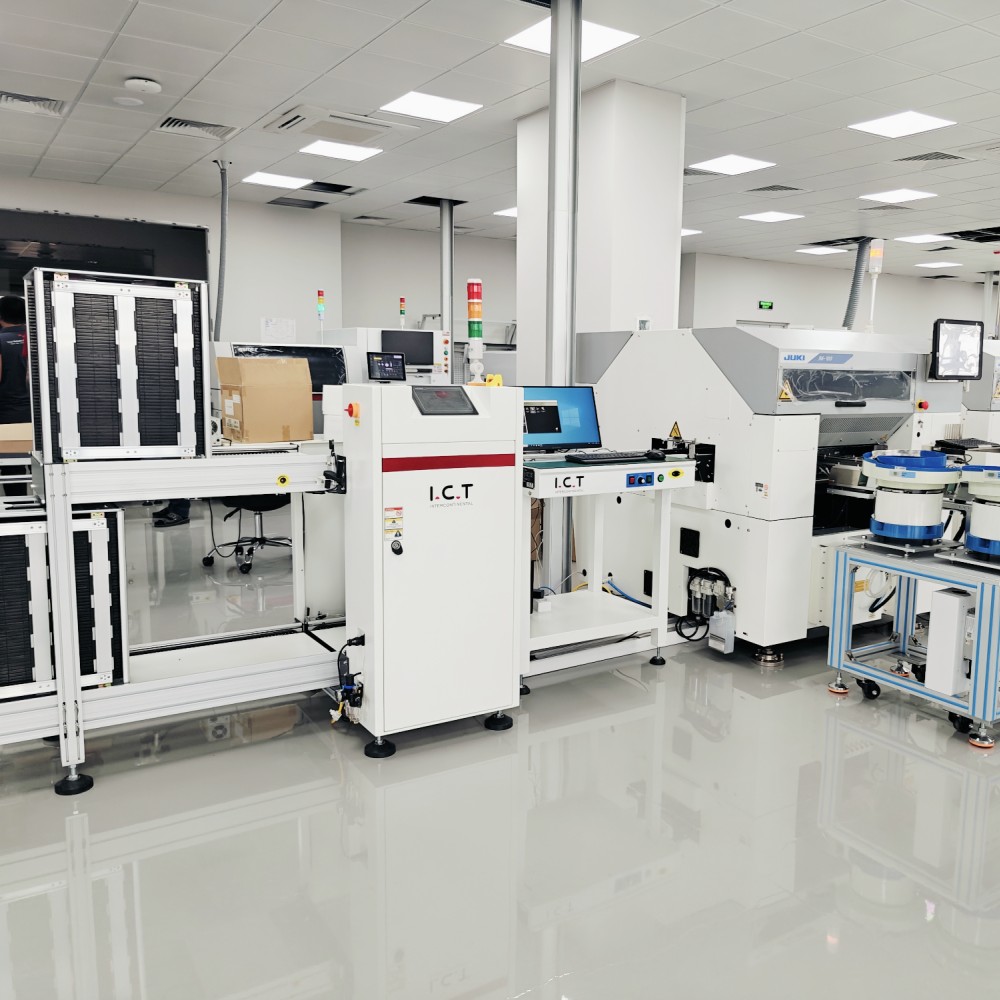

I.C.T は、高効率のスルーホール アセンブリのための完全で柔軟な DIP 生産ラインを提供します。このシステムには、部品を正確に配置するための自動挿入機、スムーズな PCB 搬送のためのウェーブ ローダーおよびアンローダー、信頼性の高いウェーブはんだ付け機、最終検査およびテストのための組立ベルト ラインが含まれています。モジュラー設計により、レイアウトの変更や将来のアップグレードが容易になります。安定したパフォーマンス、低い故障率、I.C.T グローバル チームによる完全なサポートを備えたこの DIP ラインは、工場が人件費を削減し、歩留まりを向上させ、さまざまな生産需要に迅速に対応するのに役立ちます。
| 製品名 | DIPラインでの用途 |
|---|---|
| 自動インサート機 | DIP 生産ライン向けにコンポーネントを PCB に正確に自動的に配置します。 |
THT プラグイン プロセス中に、はんだを溶かして PCB に固体接合を形成します。 | |
正確な THT アセンブリのために特定の領域に選択的にはんだを塗布します | |
DIP で組み立てられた PCB のはんだ接合部と配置欠陥を検査します。 | |
基板入力機と基板出力機 | |
| DIP周辺機器 | DIP生産ライン周辺製品 |
| カスタマーサクセスビデオ
2023 年、I.C.T はメキシコの大手自動車エレクトロニクス メーカーに完全なウェーブはんだ付けラインを納入することに成功しました。パッケージには、Acrab-350 ウェーブはんだ付け機、ウェーブ ローダー、ウェーブ アンローダー、THT 挿入装置、および完全なコンベア システムが含まれています。到着から 2 週間以内に、当社のエンジニアが現地に到着し、オンサイトでの設置、電気接続、プロセスのデバッグ、および包括的なオペレーターのトレーニングを担当しました。 1 週間にわたる集中的な試運転とパラメータの最適化の後、ライン全体は 2 つの異なる自動車用 PCBA タイプで安定した 99.7 % の初回通過歩留まりを達成しました。お客様は全面的に同意したことを確認しており、継続的なサポートについては当社の現地サービス チームに引き続き依存しています。
| 専門家によるサービスとトレーニング
I.C.T は、工場レイアウト設計、機器の納品、設置、トレーニング、プロセスの最適化、スペアパーツの供給、生涯技術サポートなど、真のワンストップ サービスを提供します。海外 8 つのオフィスにまたがる 20 人のエンジニアが 24 時間対応します。世界中のお客様から、当社のパートナーシップに対する高い収量、低いランニングコスト、そして絶対的な信頼が報告されています。
| お客様の声
お客様は、I.C.T の完全なターンキー機能、即時のグローバル技術サポート、信頼性の高い長期的な機器のパフォーマンス、徹底的なトレーニング プログラム、納入後も長く続くパートナーシップを常に高く評価しています。
| 品質認証
すべての I.C.T ウェーブはんだ付け機は、CE、RoHS、ISO9001:2015 認証および複数の発明特許を取得しています。各ユニットは出荷前に東莞工場で 72 時間の全負荷テストと詳細な品質検査を受けます。
| I.C.T の会社と工場について
2012 年に中国の東莞で設立された I.C.T は、SMT および DIP 生産の信頼できるフルファクトリー ソリューション パートナーに成長しました。 90 人近くの従業員と 20 人のエンジニアが、12,000 平方メートルの最新の施設で働いています。当社はコア機器を社内で設計および製造し、25 年以上の業界経験を合わせて提供し、8 つの海外販売およびサービス センターを通じて 72 か国の 1,600 を超える顧客にサービスを提供しています。シングルウェーブはんだ付けステーションから完全なターンキーラインまで、当社は初日から最後の基板までお客様に寄り添います。
