PCB Cleaning Machine
| 数量： | |
|---|---|

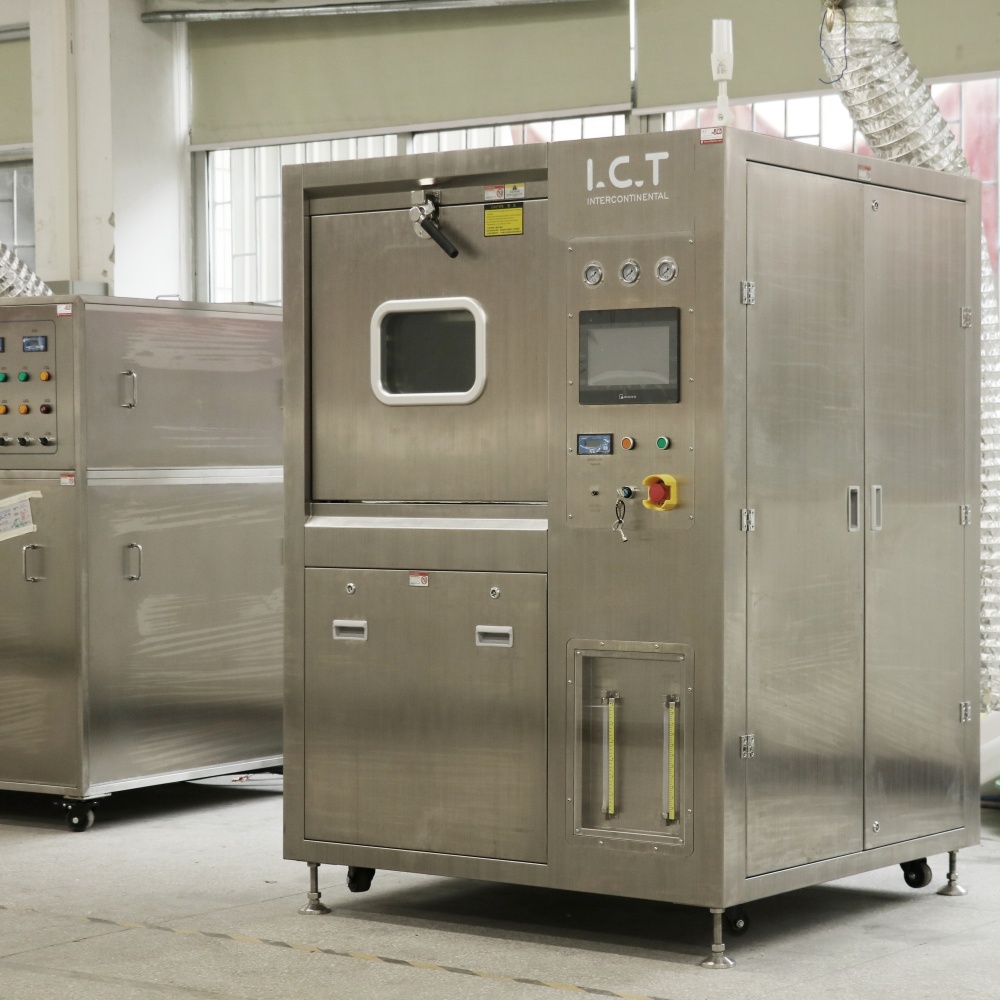

| I.C.T-5600 オフライン PCB ステンシル 洗濯機
I.C.T-5600 は、現代のエレクトロニクス製造におけるバッチ処理向けに設計された信頼性の高いオフライン PCB ステンシル洗浄機として際立っています。このコンパクトなユニットは、SMT および THT アセンブリからのロジンフラックス、水溶性フラックス、非洗浄フラックス、はんだペースト、およびさまざまな有機または無機汚染物質の除去に優れています。これは、医療機器、自動車エレクトロニクス、航空宇宙、新エネルギー、計装などの業界、特に製品の変更が頻繁に行われる少量から中量の生産を伴う業界に最適です。
オペレータは、プロセスのあらゆる段階を明らかにする大きな観察窓を高く評価しています。加熱した洗剤と強力な多方向スプレーを組み合わせることで、完璧な結果が保証され、スマートなリサイクル機能により資源の使用量が低く抑えられます。パスワード保護付きのシンプルなコントロールにより、セキュリティと使いやすさが向上します。パフォーマンスと設置面積のバランスを求める企業にとって、この機械は複雑さを伴うことなく信頼性の高い洗浄を実現します。比較すると、オンラインの I.C.T-6300 は、連続ベルト システムと高圧スプレーを備えた大量ラインに適しています。
| 特徴
洗浄室はすべてSUS304ステンレス鋼で製作されており、耐食性に優れ長寿命です。複数のスプレー チャネルが連携して、あらゆる表面に洗浄液を均等に分配します。標準の 2 層バスケットにより積載量が増加し、ユニバーサル固定具には、デリケートな PCBA のエッジを傷から保護する柔軟なプラスチック スリーブが含まれています。扉を開くと、スライドと小車輪を備えた便利な仮置き台に早変わり、スムーズな荷物の積み降ろしが可能です。
傾斜した底部のデザインと高密度のフィルターネットを組み合わせることで、液体の蓄積を防ぎ、メンテナンスを簡素化します。操作中、格納可能な磁気プッシュロッドがバスケットを前後にゆっくりと動かし、スプレーが隠れた領域に効果的に届くようにします。特別なノズル間隔により完全なカバーが保証され、デッドコーナーがなくなり、全体的な洗浄の均一性が向上します。この考え抜かれたレイアウトにより、洗浄を最大限に徹底しながら基板を安全に保ちます。
循環パイプシステムは社内で開発され、最小限の内部スペースで効率を最大化します。強力なダイアフラム ポンプにより、洗浄サイクル全体を通じて強力で一貫した流れが駆動されます。リサイクルされた液体は慎重に計画されたルートを通過するため、廃棄物が削減され、繰り返し使用しても高いパフォーマンスが維持されます。内蔵フィルターが粒子を捕捉し、洗剤を長期間きれいな状態に保ちます。コンパクトでありながら堅牢な設計により、化学的攻撃に耐性があり、長時間の運転でも安定した動作をサポートします。
オペレーターは、このスマートなエンジニアリングのおかげで、流体の交換が少なくなり、消費量が減少することに気づきます。エアブロー機能と組み合わせると、残液が失われずタンクに戻ります。このアプローチはコストを削減するだけでなく、環境目標もサポートします。多品種生産の場合、信頼性の高い循環により、バッチごとに結果が予測可能になります。
デュアルタンクはプロセスをスムーズに処理します。60L の希釈液タンクと 30L の濃縮液タンクは、安定した供給のための十分な容量を提供します。急速加熱により洗剤が最適な温度に素早く到達するため、洗浄が促進され、サイクルタイムが大幅に短縮されます。統合されたフィルターにより、品質を低下させることなく繰り返し使用できます。このシステムは純水の抵抗率を継続的に監視し、オペレーターに洗浄の有効性についての明確な洞察を提供します。
各サイクルの後、圧縮空気がパイプやポンプから残りの洗剤をパージし、タンクに戻し、液体を最大 50% 節約します。すべてのコンポーネントには耐久性のあるSUS304素材が使用されており、過酷な化学薬品に耐え、メンテナンスが簡単です。この設定により、厳しい生産スケジュールでも安定したパフォーマンスが保証されます。 I.C.T-6300 の大型の 240L 化学薬品タンクと比較して、5600 はより小さな設置面積での効率を優先しています。
主な強みは徹底したスプレー洗浄にありますが、I.C.T-5600 は統合されたプロセスステップを通じて効果的に乾燥を処理します。強力なエアブローと効率的なリンスシーケンスによって残留水分が最小限に抑えられ、基板を次の段階ですぐに扱えるように準備します。このシステムは、後で品質を損なう可能性があるウォータースポットや閉じ込められた汚染物質などの一般的な問題を回避します。バッチ モードでは、基板はきれいでほぼ乾燥した状態で現れ、追加の手順なしで検査、コーティング、または組み立ての準備が整います。
この設計により、イオン汚染レベルは厳格な IPC クラス I 要件を大幅に下回ります。スピードと信頼性を重視するユーザーにとって、プロセス フローは一貫した結果をもたらします。オンライン I.C.T-6300 は専用の多段階熱風乾燥セクションを使用しますが、5600 はコンパクトなオフライン構成で確実な結果を達成します。
わかりやすいタッチインターフェイスにより、オペレータはパラメータを迅速かつ自信を持って設定できます。温度、時間、サイクルのオプションは最小限の労力で調整でき、パスワード レベルは設定を不正な変更から保護します。パネルには、抵抗率の測定値やプロセスステータスなどのリアルタイムデータが表示され、簡単にモニタリングできます。内蔵アラームは、液体レベルの低下やその他の問題などの状況をユーザーに即座に警告します。
この直感的なレイアウトにより、トレーニング時間が短縮され、日常の操作時のエラーが軽減されます。信頼性の高い電子機器により、多くのバッチにわたって再現性のあるパフォーマンスが保証されます。このシステムは、必要に応じてトレーサビリティと品質文書をサポートします。要求の厳しい環境でも、これらの制御により安心感と運用の一貫性が実現します。
| 前後の比較
| 仕様
| パラメータ | I.C.T-5600 (オフライン) | I.C.T-6300 (オンライン) |
|---|---|---|
| 洗浄タイプ | オフラインバッチ、バスケットローディング | オンライン連続ベルトコンベア |
| PCBA/バスケットのサイズ | 610×560×100mm×2段 | 最大600×400×100mm（最大コンベア幅） |
| 洗浄方法 | 加熱によるマルチスプレー、リンス、熱風乾燥 | 高圧スプレー、薬液＋DIリンス＋熱風乾燥 |
| タンク容量（希釈液・洗浄液） | 60L(希釈)/17L(散布タンク) | 240L（清液タンク） |
| 濃縮タンク | 30-32L | 濃縮タンク＋自動添加・排出を搭載 |
| 電源 | 指定なし (通常はこれより低く、推定約 30 ～ 50 kW) | 380V 3P 50/60Hz、110～122kW |
| 機械の寸法 | コンパクト (正確なものは記載されていませんが、設置面積が小さい) | 5200×1750×1650～1700mm |
| 乾燥 | 熱風乾燥 10～30分 | 多段熱風乾燥（乾燥1&乾燥2） |
| 制御システム | タッチスクリーン、簡単なパラメータ、パスワード | PC + PLC、英語ソフトウェア、調整可能な圧力 |
| 純水の抵抗率モニタリング | はい、リアルタイムです | はい、監視システムです |
| 典型的な使用 | 少量多品種、多品種バッチ | 大量バッチ、インライン SMT 行 |
| SMT ライン機器リスト
I.C.T は、 {[t25 ]} ステンシル洗浄機とシームレスに統合する完全な標準セットアップには、 SMT PCB 組立ラインを構築します。 基板識別用のレーザー マーキング 、 はんだペースト検査用の {[ t27]} と組み合わせた精密な SMT ステンシル プリンタ マシン, 、コンポーネント配置用の ピック アンド プレイス マシン、 強力な接合用の フレキシブル リフロー オーブン、欠陥検出用の AOI システム 、スムーズな材料の流れを実現する信頼性の高い PCB コンベアが備えられています。 自動はんだペースト保管 および解凍ユニットにより、ペーストの一貫性が維持されます。混合テクノロジー基板の場合、 選択的ウェーブはんだ付け機 と ウェーブはんだ付け ステーションにより柔軟性が高まります。これらのコンポーネントを組み合わせることで、顧客の要件に合わせた効率的で歩留まりの高い生産ラインが形成されます。 I.C.T は選択と統合をガイドし、最初の読み込みから最終出力まですべての要素が確実に連携して動作するようにします。
| カスタマーサクセスビデオ
I.C.T は、北米の美容機器メーカーの 2 つの高度な SMT 生産ラインの海外設置と完全な工場受け入れテストを完了しました。このプロジェクトでは、レーザーマーキングマシン、SPI を備えた SMT プリンタ、パナソニック配置システム、Heller リフローオーブン、AOI 検査ユニット、PCB 搬送コンベア、PCBA 洗浄機、および自動はんだペースト保管解凍ボックスが対象となりました。当社のエンジニアは、オンサイトでのセットアップ、デバッグ、オペレーターのトレーニング、およびパフォーマンスの検証を担当しました。ラインはスムーズに合格し、すぐに本格的な生産が可能になりました。この成功した納品は、ターンキー ソリューション、国際物流、要求の厳しい世界中の顧客に対する信頼できるアフター サポートにおける I.C.T の専門知識を浮き彫りにします。
| サービスとトレーニング
I.C.T は、初日から機器のパフォーマンスを最大化するための包括的なサービスとトレーニング パッケージを提供します。経験豊富なエンジニアが現場に到着し、専門的な設置、正確な試運転、およびオペレーターの実地トレーニングを行います。セッションでは、パラメーターの調整、定期的なメンテナンス、基本的なトラブルシューティング、安全対策について説明します。リモート アシスタンスにより、質問や問題を迅速に解決できるようになります。明確な操作マニュアル、説明ビデオ、継続的な技術ガイダンスにより、チームは自信を持って操作できます。また、時間の経過とともに効率を高めるためのプロセス改善のヒントも共有します。この完全なサポートにより、世界中で迅速な立ち上げ、最小限のダウンタイム、長期的な信頼性が保証されます。お客様は、生産をスムーズに実行し続けるために、当社の即応性の高いチームを信頼しています。
| お客様のレビュー
お客様は、当社のエンジニアの深い知識、明確な説明、設置およびトレーニング訪問時の迅速な問題解決を頻繁に称賛しています。 PCB ステンシル洗濯機の安定した洗浄性能と、毎日の使用に十分耐えられる頑丈な構造に多くの人が満足しています。洗剤回収などのスマートな機能により、コストを大幅に削減できると称賛されています。安全な梱包と丁寧な輸送により、長期にわたる国際輸送の後でも機械が完璧な状態で到着するため、好評を博しています。迅速な電子メール応答とリモート診断は強い信頼を築き、顧客の成功への取り組みを示しています。全体として、ユーザーは I.C.T を高品質の機器と優れたサポートを提供する信頼できるパートナーとして認識しています。
| 私たちの認証
I.C.T の機器には、安全性、品質、環境責任を確認する重要な国際認証が取得されています。 CE マーキングはヨーロッパの安全基準への準拠を証明し、RoHS は制限された有害物質が回避されていることを保証し、ISO9001 は堅牢な品質管理システムを実証します。追加の特許により、革新的な洗浄技術と設計が保護されています。これらの資格情報は、医療、自動車、航空宇宙などの規制分野での使用を保証します。お客様は、厳格なテストと文書化を通じて厳格な世界的要件を満たしていることを認識して、当社の PCB ステンシル洗浄機を選択しています。当社の認証は、信頼性が高く、安全で持続可能な製造慣行に対する真剣な取り組みを反映しています。
| 私たちと工場について
I.C.T は、中国の東莞に独自の研究開発および製造施設を維持しており、設計と製造の品質を完全に管理できます。同社は 2012 年以来急速に成長し、現在 12,000 平方メートルの敷地に 20 人の熟練エンジニアを含む 89 人のスタッフを雇用しています。当社は、72 か国の 1,600 を超える顧客に、完全な SMT、DIP、コーティング ソリューションを提供しています。あらゆる生産段階での厳格な検査手順と包括的な品質管理システムの組み合わせにより、一貫した信頼性が保証されます。 8 つの支社からなる当社のグローバル ネットワークは、世界中のお客様を効果的にサポートします。 I.C.T は、製造業者が業務を構築および改善できるよう、イノベーションと顧客の成功に焦点を当てています。
