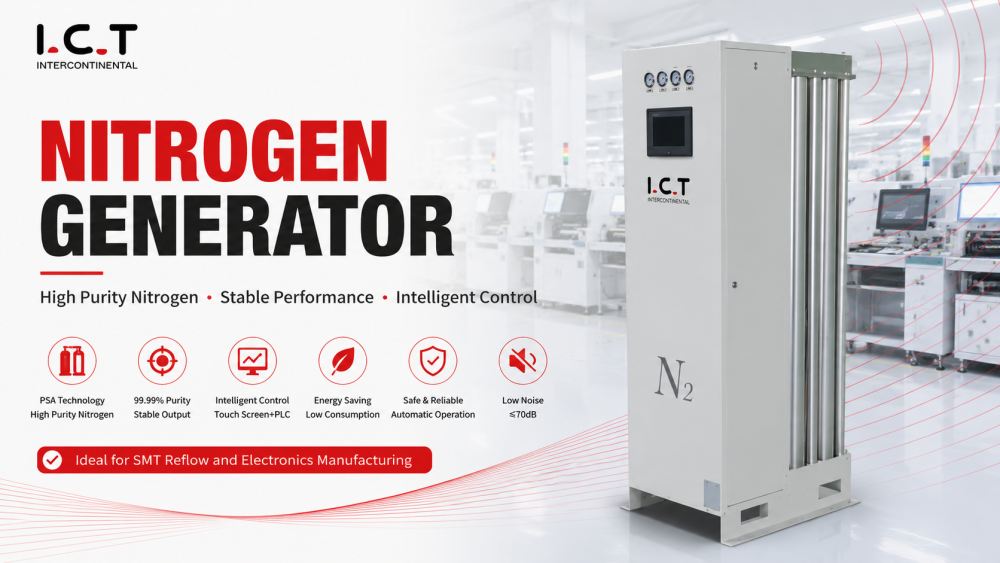

|窒素発生装置の概要
窒素発生器は、SMT リフロー、ウェーブはんだ付け、および繊細な電子プロセスに高純度の窒素ガスを供給するように設計されています。 PSA (圧力スイング吸着) 技術を使用して、発生器は空気から酸素を分離し、最大 99.999% の純度の窒素を生成します。リアルタイム監視と自動バルブ制御により、安定した生産量が維持され、ダウンタイムが削減され、プロセスの一貫性が保証されます。 I.C.T 窒素ガス発生器は、SMT および PCB の生産ラインとシームレスに統合され、大量および精密エレクトロニクス製造用途の両方に信頼性の高いガス供給を提供します。
標準吸着器、モジュール式生産。
バルブの切り替えはプログラマブル コントローラーによって自動的に制御されます。
窒素純度のオンラインモニタリング。
不適格な窒素は自動的に排出されます。
窒素を使用せずに自動スタンバイ。
バルブの動作状態をリアルタイムでオンライン表示します。
電子産業アプリケーション: SMT リフロー
| アイテム | I.C.T-3CBM | I.C.T-5CBM | I.C.T-30CBM | I.C.T-35CBM | I.C.T-40CBM |
| 窒素の生成 | 2Nm3/h | 4.3Nm3/h | 32Nm3/h | 36Nm3/h | 42Nm3/h |
| 窒素純度 | 99.999.% | 99.99% | |||
| 空気圧 | 0.7～0.8MPa | ||||
| 窒素圧 | 0.6～0.7MPa | ||||
| ノイズ | 70dB | ||||
| 力 | AC220V、50HZ/60HZ、0.35KW | ||||
| 制御システム | タッチスクリーン+PLC | ||||
| 空気消費量 | 0.3m3/分 | 0.7m3/分 | 3.2m3/分 | 3.6m3/分 | 4.2m3/分 |
| 適合するガソリンタンク | 内蔵ガソリンタンク | ||||
| 機械サイズ(mm) | 570*630*1690 | 735*630*1690 | 1930*630*1690 | 2090*630*1690 | 2140*630*1840 |
| 機械重量 | 180kg | 260kg | 350kg | 750kg | 800kg |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| SMT ライン機器リスト
高純度窒素は、SMT リフローおよびウェーブはんだ付けプロセスに不可欠です。
I.C.T は、完全な SMT、DIP、およびコーティング製造ソリューションの一部として窒素ガス発生器を提供します。適切な統合により、はんだ付け装置への均一なガス供給が保証され、はんだ付け品質が向上し、酸化が減少し、連続的な PCB 生産がサポートされます。この発電機は、研究室、製造ライン、および高価値のエレクトロニクス用途に適しています。
| 製品名 | SMT 行の目的 |
|---|---|
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| AOIマシン | はんだ接合部や配置不良を検査します。 |
| SPI マシン | はんだペーストの高さと品質をチェックします。 |
| トレーサビリティ機器 | 生産データの記録と追跡: レーザーマーキングマシン/ラベルマウンター/インクジェットプリンター |
| SMTクリーニングマシン | PCB、ステンシル、治具、ノズルなどの洗浄に使用されます。 |
| レーザー PCB ルーティング マシン | PCBA を最終製品に切断します |
| 顧客成功ビデオ
航空機座席システム用の USB 充電モジュールを製造している米国の顧客に対し、I.C.T はリフローおよびウェーブはんだ付け用の安定したガス供給を確保するために窒素発生器を供給しました。一貫した窒素純度により酸化が減少し、はんだ接合の信頼性が向上し、航空宇宙グレードの品質基準が保証されます。 I.C.T のエンジニアは、スムーズな生産を維持し、プロセス効率を最大化するために、設置、システム統合、オペレーターのトレーニングを支援しました。
| サービスとトレーニングのサポート
信頼性の高い窒素供給は、はんだ付けの一貫性と PCB の歩留まりに直接影響します。 I.C.T は、メーカーが窒素ガス発生器を SMT 生産ラインに統合し、リフロー オーブン、ウェーブはんだ付け、およびコーティング システムに安定したガス流を提供するのに役立ちます。リアルタイム監視、自動通気、およびプログラム可能な制御により、プロセスのリスクが軽減され、継続的で高品質な PCB 組立作業が維持されます。
|お客様の声
I.C.T は、設置、校正、操作ガイダンスなど、窒素発生装置のエンドツーエンドのサポートを提供します。エンジニアは、顧客が窒素の流れを最適化し、純度レベルを維持し、生産設備と確実に統合できるよう支援します。オンサイトサポートにより、一貫したはんだ付けと生産の品質を維持しながら、中断のない操作が保証され、ダウンタイムが削減されます。
|認証と規格
すべての窒素発生装置は、純度出力、圧力制御、および動作の信頼性について厳格な品質検査を受けています。モジュラー PSA システム、高精度バルブ、センサーは、一貫したパフォーマンスを保証するためにテストされています。 CE、RoHS、ISO9001 認証により、国際規格への準拠が確認されます。 I.C.T は、敏感な SMT およびエレクトロニクス製造用途に適した信頼性の高い窒素生成ソリューションを提供します。
| I.C.T の会社と工場について
I.C.T は、エレクトロニクス製造装置とプロセス ソリューションを提供してきた 25 年以上の経験があります。同社は、SMT、DIP、コーティング、ロボット、アセンブリ、およびガス供給ソリューションを開発しています。社内の研究開発、生産、エンジニアリング チームにより、I.C.T は計画、供給、設置、トレーニング、プロセスの最適化に至るまでお客様をサポートします。 72 か国の 1,600 を超える顧客にサービスを提供している I.C.T は、メーカーが安定した高品質で効率的な生産システムを維持できるよう支援しています。
