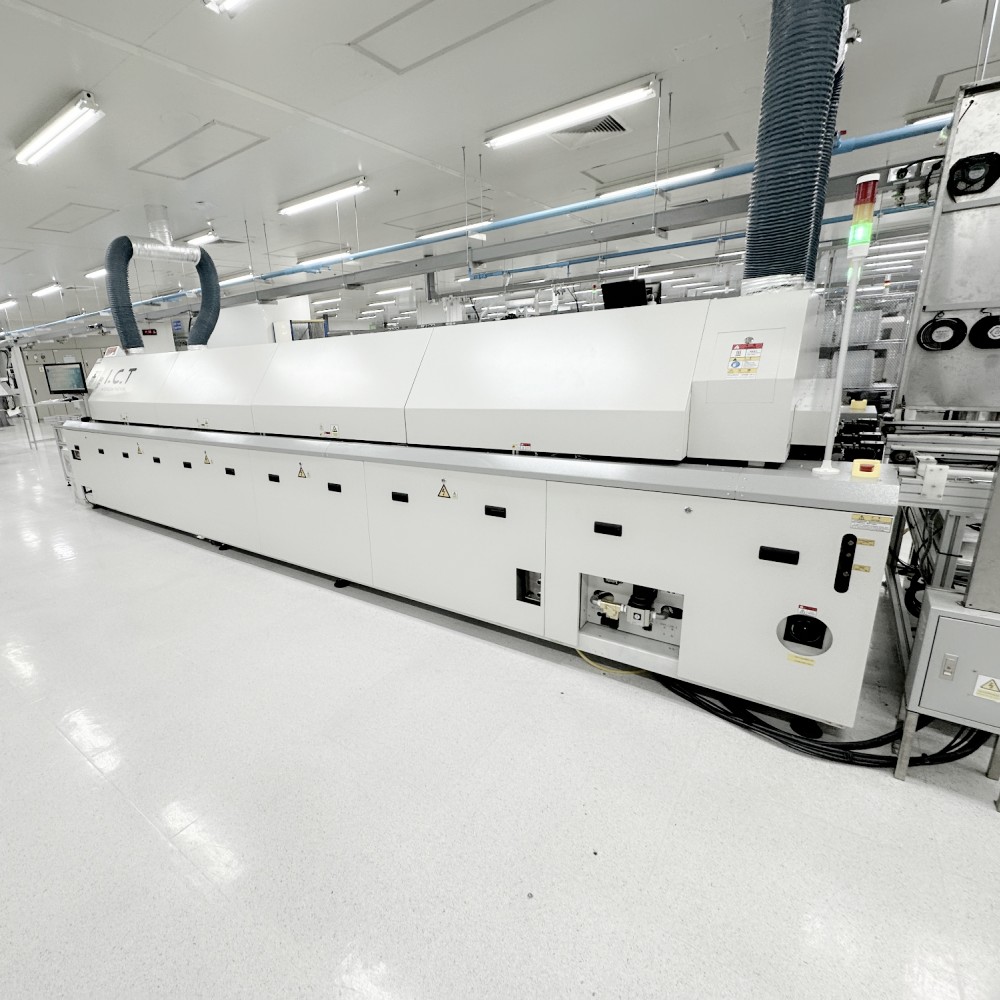

| ハイエンド PCB リフローはんだ付けオーブン
Lyra シリーズは、SMT ライン向けのトップ PCB リフローはんだ付けオーブンです。より優れた加熱と制御を実現する高度な設計を採用しています。 Siemens PLC は温度を 99.99% 以上に安定させます。最高の加熱モジュールはゾーンに均一な熱を与えます。 Windows システムは言語を簡単に切り替え、パスワードを管理します。データを記録し、曲線を分析し、故障を診断します。冷却ゾーンはさまざまなニーズに合わせて迅速に調整されます。サードパーティの保護により安全層が追加されます。オーブンはCE、CCC、UL規格を満たしています。熱風モーターは鉛フリー作業のために個別に調整されます。ガス源不要、モーターでカバーを持ち上げます。輸入部品によりコストを削減します。オプションのフラックスシステムによりチャンバーをクリーンに保ちます。閉ループ速度により、安定した PCB の動作が保証されます。外部冷却も可能です。この SMT PCB リフローオーブンは、さまざまなはんだ付けプロセスに適合します。
| 特徴

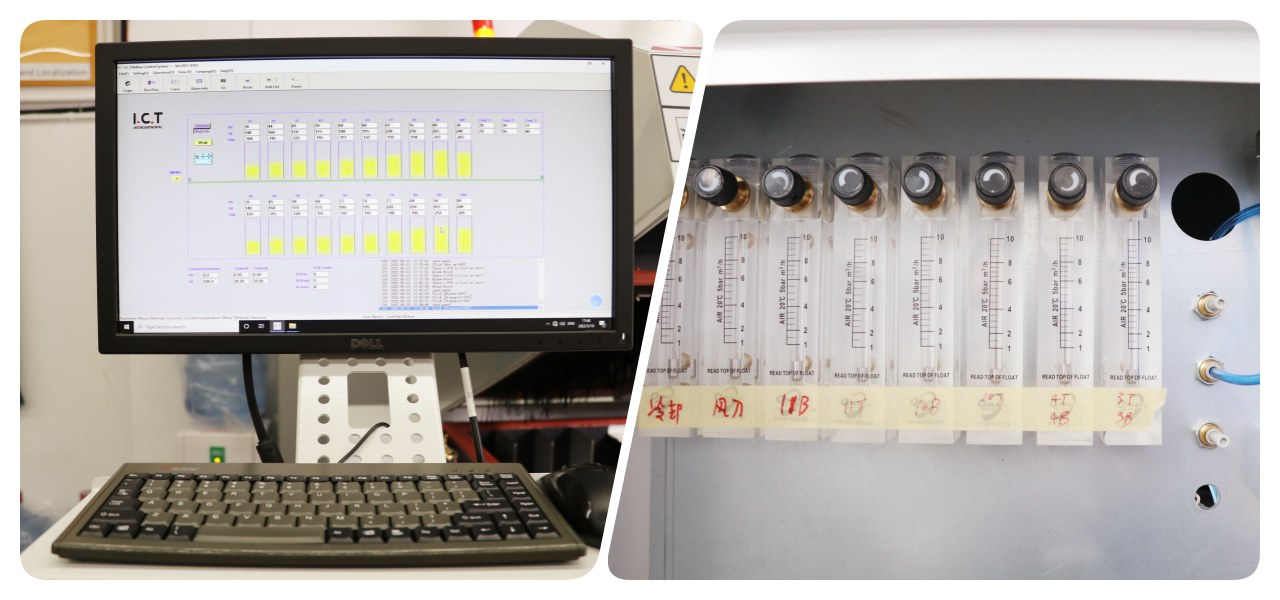

PCB リフローはんだ付けオーブンは、正確な制御のために PC とシーメンス PLC を使用します。温度は 99.99% 以上安定します。これにより、はんだ付け不良が防止されます。システムは曲線を測定し、データを分析します。プロセスをシミュレートし、リアルタイムで監視します。故障診断は自動的に行われます。操作記録はレビューのために保存されます。基板の搬送が画面上に動的に表示されます。パスワード管理により設定が安全に保たれます。中国語と英語の切り替えにより使いやすくなりました。仮想機能はリスクなしで計画を立てるのに役立ちます。このコントロールは、複雑な SMT のニーズに対応します。毎回結果が繰り返されます。オーブンは鉛フリーはんだを適切に処理します。安定性により、やり直しや無駄が削減されます。ユーザーは大量生産に信頼しています。
効率的な加熱システム

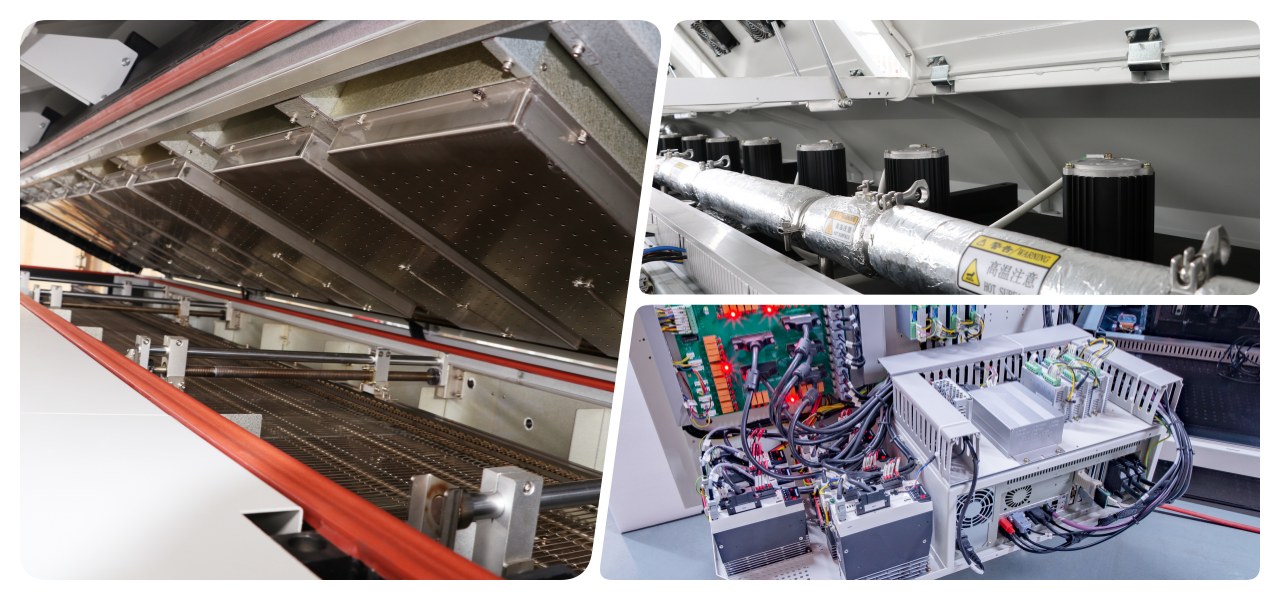

PCB リフローはんだ付けオーブンのファーストクラス モジュールは、ゾーン間隔を最適化します。これにより、最高の温度均一性が得られます。熱はボード全体で正確に繰り返されます。さまざまな鉛フリープロセスに適合する設計です。熱風モーターは周波数制御にインバーターを使用します。さまざまなテクノロジーのニーズに対応します。内部と外部を分離することで機械の寿命が延びます。密閉されたボディにより開口部が最小限に抑えられ、パフォーマンスが向上します。窒素オプションは入口と出口でガスをリサイクルします。これにより、消費量と酸素レベルが低下します。予熱、はんだ付け、冷却はすべて、選択した場合には窒素を使用します。凝縮器が循環を効果的に保ちます。システムは IPC 規格を満たしています。効率的な熱により、SMT PCB リフロー オーブンの使用時のエネルギーが節約されます。
PCB リフローはんだ付けオーブンの閉ループ制御により、速度が ±2mm/min の精度に維持されます。これにより、スムーズな PCB の動きが保証されます。集中サポートとデュアルトランスミッションにより安定性が向上します。より良い結果を得るために、外部水冷はオプションです。ガス源を使用しない設計によりセットアップが簡素化されます。炉蓋は安全棒付きモーターにより昇降します。輸入部品により動作もスムーズです。メンテナンスコストは低く抑えられます。工具不要でアクセスできるため、ダウンタイムが削減されます。定期的にリマインドすることで失敗を防ぎます。エコノミーモードは電力を節約します。トランスポートのダイナミック表示は監視に役立ちます。このシステムは長時間のランニングでも機能します。さまざまなボードサイズにうまく対応します。安定性により、全体的な SMT ライン出力が向上します。
| SMT リフローオーブン仕様
モデル | L8 | L10 |
寸法 (L*W*H)mm | 5000x1300x1530 | 5800×1300×1530 |
重さ | 約2100KG | 約2315KG |
加熱ゾーンの数 | 上位8/下位8 | 上位10位/下位10位 |
加熱ゾーンの長さ | 3110mm | 3892mm |
レール幅調整 | 手動調整（オプション：自動） | |
排気量 | 10M3/min※2排気 | |
制御システム | PLC+コンピュータ | |
温度制御方法 | PID+SSR | |
送信エージェント | チェーン+メッシュ | |
電源が必要です | 5線式 3P、N、PE AC380V±5%、50Hzご要望に応じて他の電圧も承ります | |
ウォームアップのためのパワー | 64KW | 80KW |
消費電力 | 10KW | 12KW |
ウォーミングタイム | 約25分 | |
温度設定範囲 | 室温 - 300℃ | |
コンベヤー高さ | 900+/-20mm | |
コンベヤー 速度範囲 | 300~2000mm/mi | |
固定レール側 | フロント固定（オプション：リア固定） | |
冷却方法 | 強制空圧モーターとファン（標準） | |
| SMT ライン機器リスト
当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| カスタマーサクセスビデオ

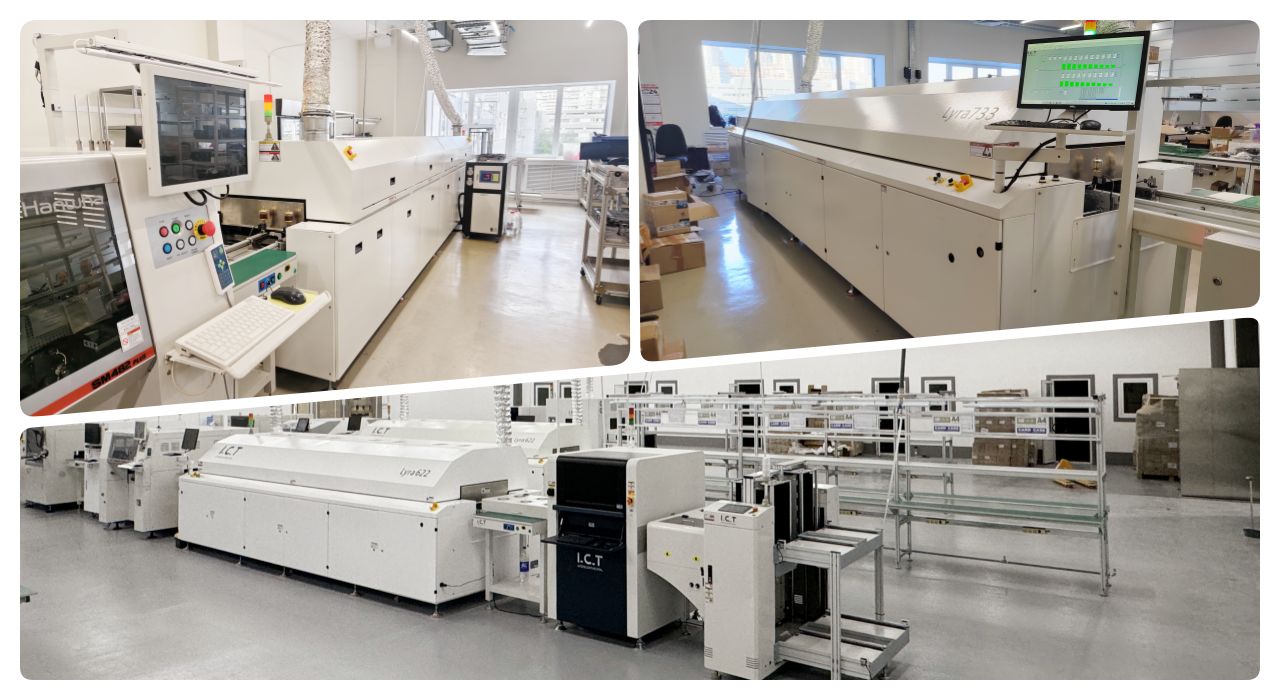

当社のウズベキスタンのクライアントは、購入した全商品の SMT を確認するために I.C.T の工場を訪問しました。彼らは、品質において当社の PCB リフローはんだ付けオーブンと同様の L10 リフロー オーブンを検査しました。その他の機器には、DECAN S1 プレーサー、5151 プリンター、AOI AI-5146、NG/OK ローダー、ベルト ライン、はんだペースト ミキサー、冷蔵キャビネットが含まれます。顧客はオーブンからの一貫したはんだ付けを賞賛しました。機械は問題なくスムーズに動作しました。私たちのチームは専門的な現場指導を行いました。彼らは、I.C.T が信頼性の高い高性能の SMT ソリューションを提供していることを確認しました。この訪問により、今後の注文に対する信頼が築かれました。 SMT PCB リフロー オーブンは、その安定した結果に感銘を受けました。
| 専門的なトレーニングとサポート
I.C.T は、PCB リフローはんだ付けオーブンのフルサービスを提供します。設置、保守、サポートをオンサイトで行います。トレーニングでは操作とトラブルシューティングを学びます。エンジニアは質問に迅速に対応します。使用中のプロセスを最適化します。アップグレードは新たな需要に合わせて調整されます。リモート ヘルプにより問題が迅速に解決されます。スペアパーツはすぐに到着します。これにより、お客様の不安はゼロになります。私たちのチームは世界中の拠点をカバーしています。サービスは SMT PCB リフロー オーブンのニーズに完璧に適合します。
| お客様からの賞賛
お客様は、問題を迅速に解決してくれる当社のエンジニアを高く評価しています。彼らは、PCB リフローはんだ付けオーブンの信頼性の高いパフォーマンスを賞賛しています。梱包は輸送中に機器を保護します。迅速な対応により、問題は数時間で解決されます。現場でのガイダンスによりセットアップが簡単になります。品質は何年経っても高い状態を保ちます。これにより長い信頼が築かれます。
| 私たちの認証
PCB リフローはんだ付けオーブンは CE、RoHS、ISO9001 認証を取得しています。当社は主要な設計に関する特許を取得しています。製品はCCC、UL規格にも適合しています。これらは安全性と環境への配慮を証明しています。厳格なテストにより、すべてのユニットが正常に動作することが保証されます。
| I.C.T と当社の工場について
I.C.T は、12000 平方メートルの工場で独自の研究開発と生産を行っています。スタッフは 89 名を超え、そのうち 20 名はエンジニアです。当社は 2012 年以来急速に成長しており、72 か国の 1,600 以上の顧客にサービスを提供しています。厳密な検出により品質をチェックします。完全な管理システムがプロセスを制御します。これは、PCB リフローはんだ付けオーブンを使用して SMT ラインをカバーします。
