適切なはんだ ペースト印刷機を選択することは 、SMT の生産ラインを確実に成功させる上で極めて重要です。 SMT プロセスのこの一見単純な最初のステップは、コンポーネントの配置から最終的なはんだ付け結果に至るまで、生産サイクル全体の品質を決定する力を持っています。実際、はんだペーストの印刷品質が悪いと、すべての SMT 欠陥の最大 70% が発生し、コストのかかる再作業、スクラップ、および初回パス歩留まりの低下につながります。競争力を維持するために、メーカーは精度、再現性、効率を保証するプリンター、つまり下流の SPI システムと完璧に統合してエラーを最小限に抑え、スループットを最大化するプリンターを必要としています。このガイドでは、はんだペースト印刷機が生産目標を達成するだけでなくそれを上回り、全体的な品質を向上させながらコストを削減するための重要な要素について説明します。
次のセクションでは、マシンのタイプと仕様の理解から、SMT ラインの他の機器との統合まで、ニーズに最適なはんだペースト プリンタを選択するための重要な考慮事項を詳しく説明します。また、プリンターを SPI システムと連携させることで、どのように歩留まりの最適化を促進できるか、また、そのような機器の維持にかかる隠れたコストについても説明します。はんだペースト印刷の世界に飛び込んで、生産効率と収益を向上させる方法を見つけてみましょう。
はんだペースト印刷は、スムーズで効率的な SMT 生産ラインの基盤です。プロセスの最初のステップとして、コンポーネントの配置からリフローはんだ付け、そして最終的には最終製品の信頼性に至るまで、その後のすべての作業に直接影響します。ペーストの高さ、量、位置のわずかな変化でも波及効果が生じ、配置ミスやはんだ接合不良などの欠陥につながる可能性があります。安定した正確な印刷プロセスへの投資は、欠陥を減らし、品質を確保し、ライン全体の効率を高めるために非常に重要です。つまり、信頼性の高いはんだペースト印刷プロセスは、高品質の生産と収益性の向上への第一歩です。
ブリッジング、不十分なはんだ、過剰なペースト、はんだボール、ペーストの剥離不良などの印刷欠陥は、単なる小さな問題ではなく、一連のコストのかかる問題を引き起こす可能性があります。これらの欠陥は、多くの場合、トゥームストンニング、ジョイントの開放、リフロー後の短絡などの深刻な結果を引き起こします。これは、やり直し率の上昇、スクラップの増加を意味し、潜在的に顧客の信頼を失う可能性があります。経済的な影響は？重要な！適切なはんだペースト印刷装置を選択すると、これらの問題を早期に発見し、生産プロセスが中断されて収益に損害を与える前に欠陥を防ぐことができます。
ファーストパスの歩留まりを向上させるという点では、適切なはんだペースト印刷機がゲームチェンジャーとなります。高品質のプリンターは、高い初回パス歩留まりを達成するための重要な要素である、一貫したペーストの塗布、完璧な位置合わせ、安定したプロセス パラメーターを保証します。最適なステンシル設計とリアルタイムの SPI フィードバックと組み合わせると、欠陥を減らし、スクラップを削減し、生産サイクルを短縮するための強力なツールになります。賢明に選択する企業にとって、トップクラスの印刷機器への投資は、品質、効率、そして最終的には収益性の向上に直接つながります。

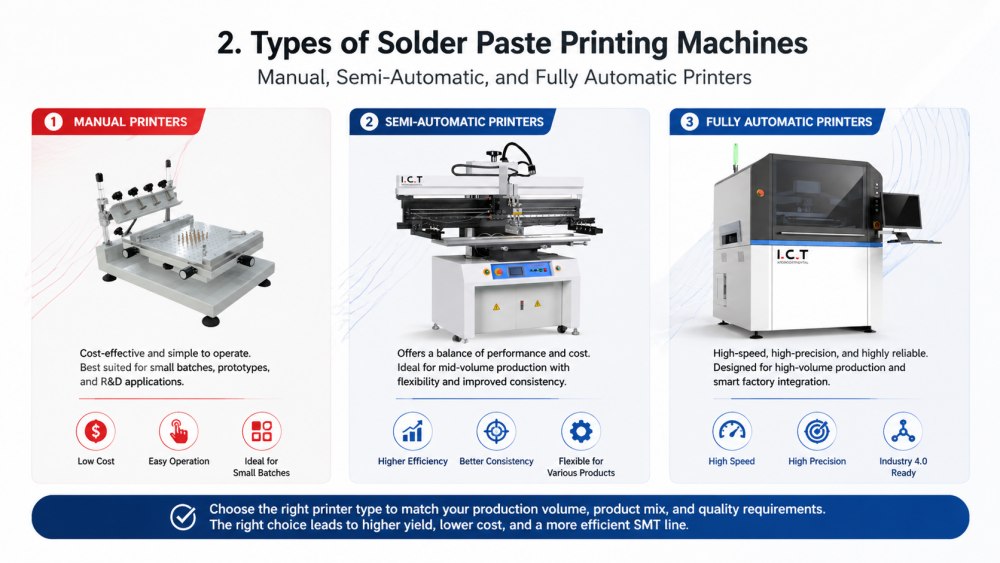

手動はんだペースト プリンタは、プロトタイピング、研究開発、および少量生産のためのコスト効率の高い柔軟なソリューションを提供します。これらの機械を使用すると、オペレーターは手動でステンシルを位置合わせし、スキージを使用してペーストを塗布できます。これらは安価で適応性がありますが、プロセスの成功はオペレーターのスキルに大きく依存しており、再現性と高スループットで苦労することがよくあります。予算が限られているメーカーや製品開発の初期段階にあるメーカーにとって、手動プリンターは優れた出発点となりますが、生産が拡大するにつれて、さらなる自動化の必要性が明らかになります。
半自動はんだペーストプリンタはスキージの動きを自動化し、多くの場合、一貫性を向上させるために基本的なビジョンアライメントシステムを組み込んでいます。これらのプリンタは、コストと生産性のバランスが優れており、大金をかけずに手動プリンタよりも信頼性の高い結果が必要な中量生産に最適です。半自動機械はオペレーターの疲労を軽減し、精度を向上させますが、ある程度の柔軟性も備えているため、費用を抑えながら一貫性を高めることを目指すメーカーにとって優れた選択肢となります。
大量生産の場合は、全自動はんだペースト印刷機がゴールドスタンダードです。最先端のビジョン システム、自動ステンシル クリーニング、完全にプログラム可能なパラメータを備えたこれらのプリンタは、最高の精度、速度、再現性を保証します。これらは、完璧な印刷品質と完全に自動化された生産環境にシームレスに統合する機能を必要とする、多品種大量の SMT ラインに最適です。初期投資は高くなりますが、運用効率と欠陥の削減によりコストが正当化され、長期的には時間と材料の大幅な節約につながります。
インライン プリンター構成とオフライン プリンター構成のどちらを選択する場合も、生産ニーズに適合させることが重要です。 SMT コンベヤ システムに統合されたインライン プリンタは、連続フローをサポートし、リアルタイムのプロセス フィードバックを提供するため、スループットの最大化を目指す大量生産メーカーに最適です。一方、オフライン プリンターは独立して動作するため、小規模なバッチ実行や専用プロセスに対してより高い柔軟性を提供します。高スループットの要求がある大規模な実稼働環境では、通常はインライン構成が主な選択肢となりますが、小規模企業や特殊なラインでは、オフライン プリンターの適応性のメリットが得られる場合があります。

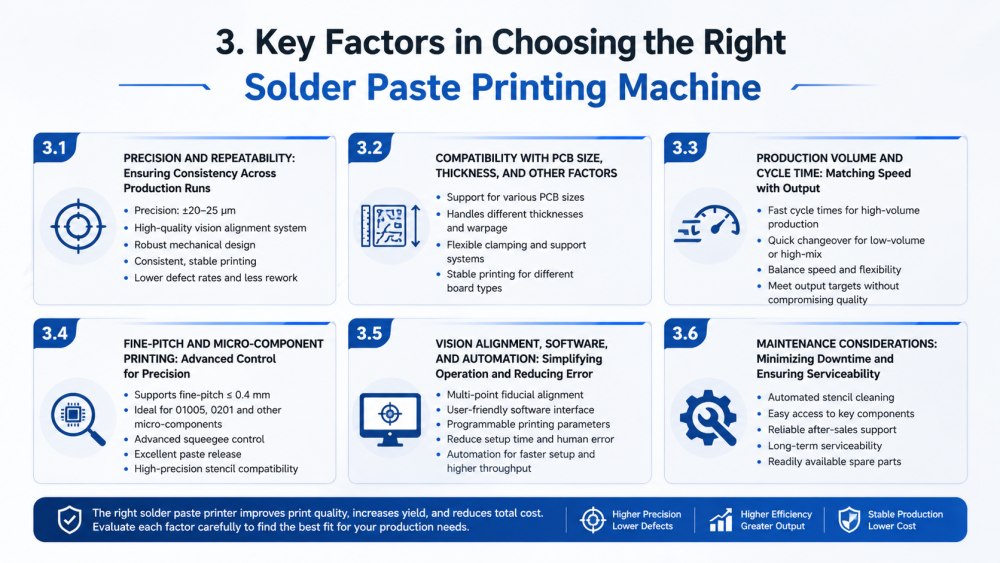

今日の SMT 生産ラインでは、特にコンポーネントのサイズが縮小し続けているため、精度 (±20 ～ 25 μm) と再現性は交渉の余地がありません。堅牢な機械設計と高品質のビジョン調整システムを備えたプリンターは、長期にわたる生産工程にわたって一貫した高品質の印刷を維持するために不可欠です。これらの機能を確保することは、不良率と生産効率に直接影響します。コストのかかる再作業を回避し、最初から最後までスムーズなプロセスを保証するために、生産サイクル全体を通じて安定した結果をもたらす機器を探してください。
選択したプリンタは、特定の PCB サイズ、厚さ、および反り許容要件に対応する必要があります。柔軟なサポートとクランプ システムは、さまざまな種類の製品に対応し、さまざまな基板構成にわたって安定した印刷を保証するために不可欠です。生産ニーズに適応できる適切な機械を使用すると、印刷品質が保証されるだけでなく、基板の不安定性や位置ずれによって引き起こされる欠陥のリスクも軽減されます。
プリンターの速度とサイクルタイムは、毎日の出力目標と一致している必要があります。大量生産ラインの場合、品質を損なうことなく需要に応えるためには、短いサイクルタイムが不可欠です。一方、少量生産または多品種生産では、迅速な切り替えとさまざまな種類の基板を処理する能力が優先される場合があります。不必要な遅延なく生産目標を確実に達成できるように、速度と柔軟性のバランスがとれたマシンを選択することが重要です。
ファインピッチコンポーネント (0.4 mm 以下) や 01005 や 0201 のようなマイクロコンポーネントを含む生産の場合、プリンターは高度なスキージ制御、優れたペーストリリース特性、および高精度ステンシル互換性を提供する必要があります。これらの要素は、より小型で複雑なコンポーネントにペーストを正確に塗布するために不可欠です。制作にこのような困難なタスクが含まれる場合は、このような小規模なスケールでも一貫した品質を維持できる適切な機能を備えたプリンターを必ず選択してください。
最新のはんだペースト プリンタには、多点基準位置合わせ、使いやすいソフトウェア、および操作を大幅に簡素化するプログラム可能な印刷パラメータが装備されています。これらの機能により、セットアップ時間が短縮され、人的エラーが最小限に抑えられるため、経験が浅いオペレータでも一貫した結果を達成できます。自動化機能の統合により、セットアップの迅速化とスループットの向上も可能になり、生産プロセスがよりスムーズかつ効率的になります。
自動化されたステンシル クリーニング、主要コンポーネントへの簡単なアクセス、信頼性の高いアフターサポートは、ダウンタイムを最小限に抑え、生産ラインのスムーズな稼働を維持するために不可欠です。生産の中断を避けるためには、長期間の保守性とすぐに入手できるスペアパーツを備えたプリンターを選択することが重要です。プリンターを評価するときは、その即時のパフォーマンスだけでなく、長期にわたるメンテナンスとサポートがいかに容易であるかについても考慮してください。

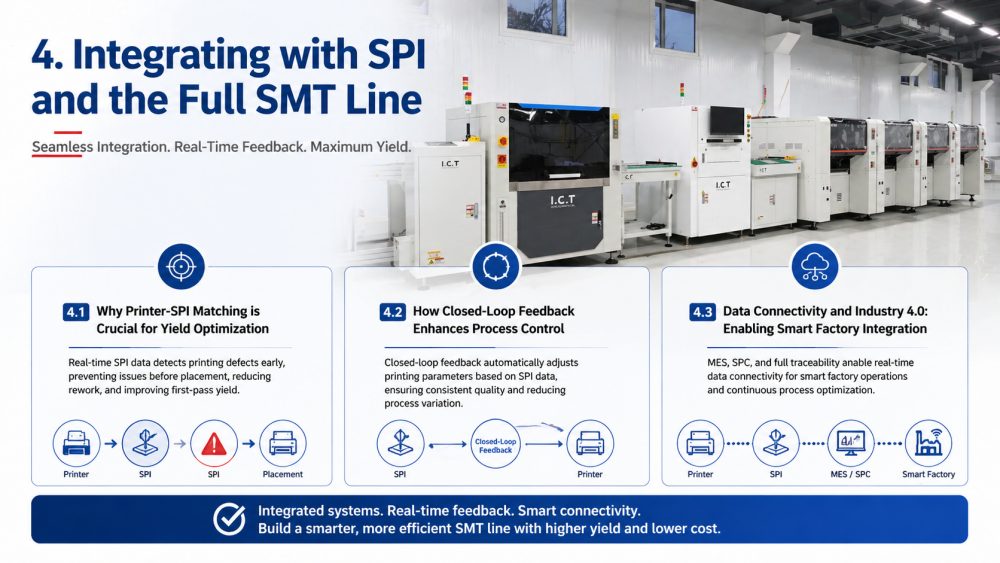

はんだペースト プリンタと 3D SPI システムの間のシームレスな統合は、歩留まりを最適化するために重要です。リアルタイムの SPI データにより、不適切なペースト量、高さのばらつき、位置合わせの問題などの潜在的な印刷欠陥を即座に検出できます。基板が配置段階に移る前のプロセスの早い段階でこれらの問題を発見することで、下流でのコストのかかる欠陥を防止し、やり直し作業を減らし、初回パスの歩留まりを大幅に向上させることができます。生産プロセスを合理化し、効率を最大化したいと考えているメーカーにとって、この統合は不可欠です。
閉ループフィードバックにより、高度なはんだペースト印刷システムは、SPI システムからのリアルタイムデータに基づいて設定を自動的に調整できます。この動的な制御により、生産工程全体を通じて最適な印刷条件を維持し、プロセスの変動を効果的に削減し、一貫した品質を確保します。これらのシステムは印刷パラメータを継続的に微調整することで、全体的なプロセスの安定性と 生産性を向上させ、欠陥のリスクを最小限に抑え、長期的な出力の一貫性を向上させます。
今日のスマート製造環境では、MES (製造実行システム) 統合、SPC (統計的プロセス制御) データ出力、および完全なトレーサビリティをサポートするプリンタは非常に貴重です。これらの機能により、継続的なプロセス最適化のためのリアルタイム データを提供することでスマートな工場運営が可能になり、メーカーはパフォーマンスを監視し、情報に基づいた意思決定をその場で行うことができます。業界がインダストリー 4.0 に向けて移行するにつれ、これらの機能はもはや単なる贅沢品ではなくなり、競争力を維持し、効率を向上させ、完全なプロセスの可視性を達成するために不可欠なものとなっています。
全自動プリンターはより高い初期投資を必要としますが、多くの場合、総所有コスト (TCO) は時間の経過とともに大幅に低くなります。これは、より高い歩留まりを実現し、人件費を削減し、再作業を最小限に抑えることができるためです。機器を評価するときは、購入価格だけに焦点を当てるのではなく、全体像を見てください。高品質プリンターへの投資による長期的な経済的メリットを真に理解するには、3 ～ 5 年間の TCO を評価することが重要です。このアプローチにより、購入時だけでなく、時間の経過とともに利益が得られる賢い投資が可能になります。
ソルダ ペースト プリンタの ROI は、生産量、欠陥の削減、省力化などのいくつかの重要な要素によって決まり高品質の自動プリンターは、スクラップの削減、効率の向上、手動介入の減少により、中規模から大量の業務の場合、通常 12 ～ 24 か月以内に回収できます。欠陥を減らし、スループットを最適化することで、適切なプリンターを購入すればすぐに元が取れるため、品質を損なうことなく生産を拡大したいと考えているメーカーにとっては健全な投資となります。 ます 。
適切なプリンターを選択するときは、オペレーターのトレーニング、定期的なメンテナンス、消耗品、潜在的なダウンタイムなどの隠れたコストを考慮することを忘れないでください。これらの要因は、全体的なコスト効率に大きな影響を与える可能性があります。 I.C.T のような大手サプライヤーは、包括的なトレーニングと継続的なサポートを提供し、メーカーがこうした隠れたコストを最小限に抑え、生産をスムーズに継続できるよう支援します。ワンストップの SMT ソリューションを提供するサプライヤーを選択することで、複数のベンダーと取引する煩わしさを回避し、生産ラインの効率性とコスト効率を確保できます。
一貫した結果を得るには、適切なはんだペーストを選択することが重要です。コンポーネントやプロセス要件に合わせて、粒子サイズやフラックス活性などの要素に注意してください。適切な取り扱いも同様に重要です。粘度や全体的な性能を維持するために、ペーストを正しく保管し、徐々に解凍し、一貫して回転させるようにしてください。これらのシンプルだが重要な手順は、印刷品質に大きな影響を与え、欠陥を減らし、初回パスの歩留まりを向上させます。
ステンシルサプライヤーと緊密に連携して、面積比、アスペクト比、開口部の形状などのパラメータを微調整します。適切に設計されたステンシルは、特に微細ピッチのコンポーネント (0201 または 0.4 mm ピッチなど) を扱う場合、信頼性の高いペーストリリースの鍵となります。ステンシル設計を最適化することで、適切な量のペーストが確実に堆積され、最終製品の品質や歩留まりに影響を与える、不十分なはんだやはんだブリッジなどの問題が防止されます。
各製品タイプの特定の要件に合わせて、スキージ圧力、印刷速度、ステンシル分離などの重要なパラメータを調整します。一貫した高品質の印刷を実現するには、材料とボードの特性に基づいてこれらの設定を微調整することが不可欠です。さらに、定期的なパラメータ検証により、機械が常に校正された状態に保たれ、時間の経過によるドリフトを防止し、すべての生産稼働を通じて 最適なパフォーマンスを維持します 。
印刷プロセスをスムーズかつ効率的に実行し続けるために、計画的なキャリブレーションおよび予防メンテナンス プログラムを確立します。問題の拡大を防ぐために、ステンシルと印刷コンポーネントを定期的に検査してください。適切にメンテナンスされた機器は、プリンターの寿命を延ばすだけでなく、安定した出力品質を保証します。プロアクティブなケアにより、徐々にパフォーマンスが低下するのを防ぎ、高額な修理やダウンタイムの可能性を減らし、プリンターが長期にわたって最高の状態で動作するようにします。
プリンターのタイプ (手動、半自動、または全自動) と構成を特定の生産量と製品構成に合わせます。
高精度、再現性、ファインピッチ機能を優先し、プリンターが現在と将来の両方のニーズを確実に満たすようにします。
SPI システムとのシームレスな統合と閉ループ フィードバックを確保して、歩留まりを最大化し、欠陥を最小限に抑えます。
賢明な長期投資を行うために、最初の購入価格だけではなく総所有コスト (TCO) を評価します。
生産ラインがスムーズかつ効率的に稼働するように、強力な技術サポートとワンストップの SMT ソリューションを提供する信頼できるパートナーを選択してください。
I.C.T では、単なる高品質のはんだペースト印刷機のプロバイダーではなく、信頼性が高く、効率的でコスト効率の高い生産ラインを構築するパートナーです。当社の包括的な技術サポートとカスタマイズされた SMT ソリューションにより、メーカーが業務を最適化し、一貫した高品質の結果を達成できるよう支援します。 SMT ラインを改善する準備はできていますか?今すぐ I.C.T に連絡してニーズについて話し合い、生産目標に沿った専門家の推奨事項を入手してください。
