SMT の生産ラインで歩留まりのばらつき、予想外の手戻り、または安定したはんだ付け品質の維持の困難が発生している場合 、根本原因はあなたが考えているところにない可能性があります。
多くの場合、これらの問題はオペレーター、材料、さらには上流プロセスによって引き起こされるのではなく、リフロー炉自体によって引き起こされます。
SMT プロセスの最終かつ最も重要な段階であるリフローはんだ付けでは、これまでのすべてのステップ (印刷、配置、検査) が信頼性の高い高品質のアセンブリに変換されるかどうかが決まります。製品要件とリフロー オーブンの能力が一致しないと、ひそかに変動が生じ、初回パスの歩留まりが低下し、長期的な生産コストが増加する可能性があります。
しかし、多くのメーカーは依然として、価格、基本仕様、または一般的な推奨事項に基づいてリフロー オーブンを選択しており、これらの選択が実際の生産パフォーマンスにどのような影響を与えるかを十分に理解していません。
このガイドは、それを変えることを目的として設計されています。
この記事は、技術的な機能だけに焦点を当てるのではなく、実際的な生産指向の観点からを評価するのに役立ちます リフロー オーブン 。これにより、長期にわたって品質、安定性、収益性を向上させる決定を下すことができます。
では、そもそもなぜリフロー炉の選択がそれほど重要なのでしょうか?
SMT ラインで歩留まりが不安定になったり、予期せぬやり直しが発生したり、バッチ間のはんだ品質が一貫していない場合がある場合、問題は予期した場所から発生していない可能性があります。
多くのメーカーは、問題が発生した場合、まずはんだペースト、配置精度、またはオペレーターのパフォーマンスに注目します。ただし、多くの場合、変動の本当の原因はリフロー段階にあり、すべての上流プロセスが検証されるか侵害されます。
リフロー オーブンが一致しないと、不均一な熱分布、不安定なプロファイリング、不十分なプロセス制御など、微妙だが重大な不一致が生じる可能性があります。これらの問題が直ちに障害として現れることはほとんどありません。むしろ、時間の経過とともに蓄積され、再作業率の上昇、隠れた欠陥、長期的な信頼性リスクとして現れます。
対照的に、適切に構成されたリフロー炉は、生産ライン全体に安定性をもたらします。これにより、さまざまな製品や生産サイクルにわたって、一貫した熱伝達、再現性のあるはんだ付け結果、予測可能なプロセスパフォーマンスが保証されます。
このため、リフロー オーブンの選択は単なる技術的な選択ではなく、生産の安定性、製品の品質、全体的な収益性に直接影響する決定となります。

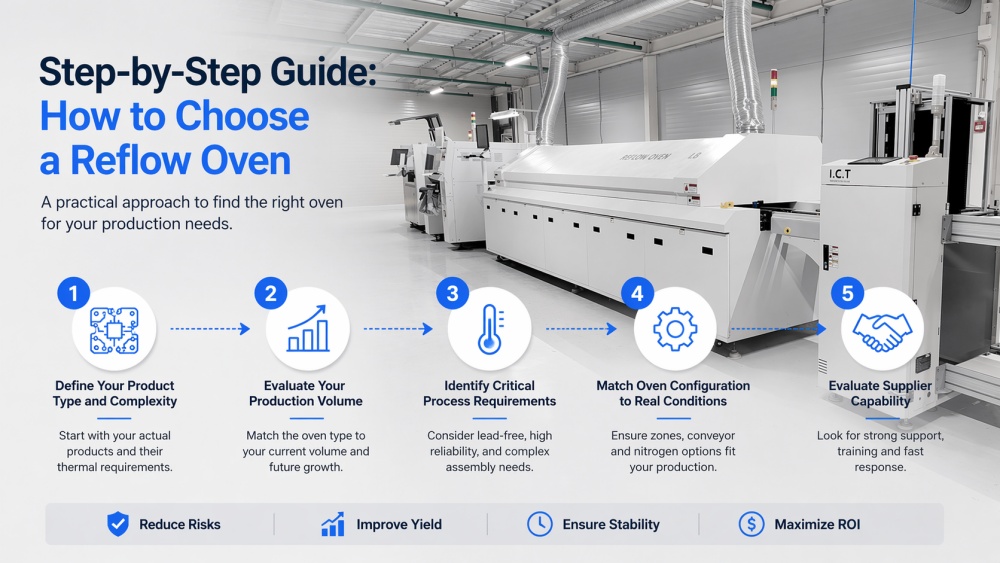

リフローオーブンの選択は仕様を比較することではなく、マシンがお客様の生産に本当に適合するかどうかを確認することです。
多くの選択ミスは、さまざまな要因が実際の製造パフォーマンスにどのように影響するかを完全に理解せずに、意思決定を急ぎすぎるために発生します。構造化されたアプローチは、コストのかかる不一致を回避するのに役立ちます。
ここでは、経験豊富な SMT エンジニアが使用する実践的な段階的な方法を示します。
機器ではなく、実際の製品から始めてください。
LED パネル、自動車用制御基板、または高出力 PCB を製造していますか?各カテゴリには、熱挙動、コンポーネントの感度、プロセスの安定性に関して非常に異なる要件があります。
製品を明確に定義せずにリフロー炉を選択すると、多くの場合、過剰な仕様または不十分な機能のいずれかになります。
生産量によって、必要なシステムのタイプが決まります。
大量生産には、安定したスループットと再現性のあるパフォーマンスを備えたインライン リフロー オーブンが必要です。対照的に、少量生産環境や研究開発環境では、速度よりも柔軟性が優先される場合があります。
さらに重要なのは、現在のキャパシティだけでなく、将来の成長も考慮することです。今日は機能するシステムでも、明日にはボトルネックになる可能性があります。
すべての SMT プロセスが同じであるわけではありません。
鉛フリーはんだ付け、高信頼性アプリケーション、または複雑なアセンブリには、より厳密な温度制御、より優れた熱均一性、およびより一貫したプロファイリングが必要です。
これらの要件を過小評価すると、多くの場合、歩留まりが不安定になり、プロセス調整が継続的に行われることになります。
多くの決定が間違っているのはここです。
一般的な仕様に基づいて選択するのではなく、構成が実際の運用をどのようにサポートしているかに焦点を当ててください。
加熱ゾーンは熱プロファイルのニーズに適合する必要があります
コンベヤー システムは、PCB のサイズと重量を処理する必要があります
酸化に敏感な製品には窒素のオプションを考慮する必要があります
ここでの不一致は、プロセスの不安定性に直接つながります。
たとえ最高の機器であっても、適切なサポートがなければ十分なパフォーマンスを発揮することはできません。
信頼できるサプライヤーは、機械だけでなく以下も提供する必要があります。
セットアップ中のプロセス ガイダンス
エンジニアリング チームのトレーニング
問題が発生した場合の迅速な対応
実際の運用環境では、長期的な安定性はハードウェアだけでなくサポートにも大きく依存します。

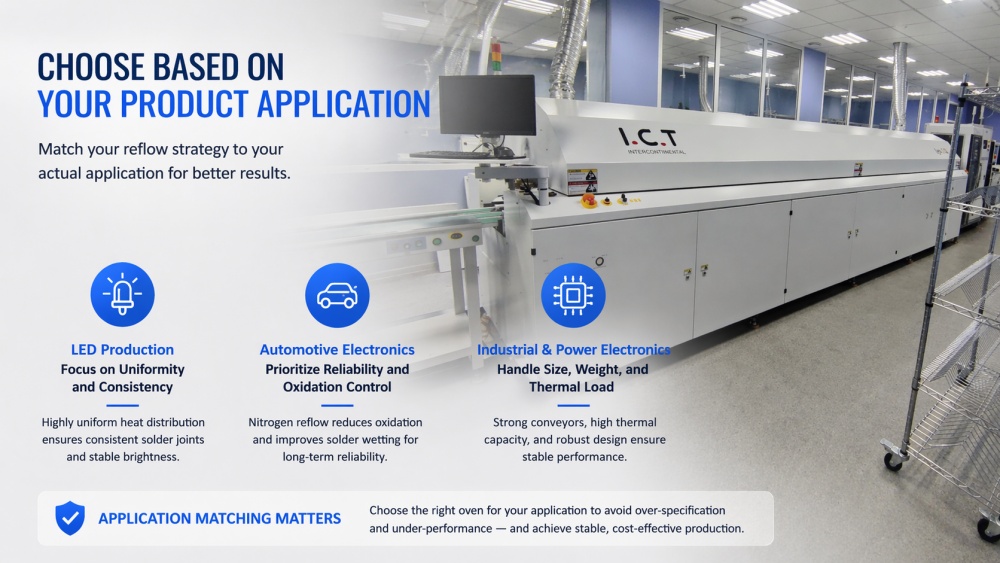

すべてのリフロー オーブンが同じ種類の生産用に設計されているわけではありません。
実際、最もよくある間違いの 1 つは、製品タイプが異なるとリフロー プロセスにどのような要求が大きく異なるかを考慮せずに、一般的な仕様に基づいて装置を選択することです。
これを回避するための最初のステップは、リフロー戦略を実際のアプリケーションに適合させることです。
LED ボード、特に大型パネルには、非常に均一な熱分布が必要です。
基板の異なる領域間のわずかな温度変化でも、はんだ接合が不均一になる可能性があり、最終製品で目に見える明るさのばらつきが生じる可能性があります。
この場合、安定した対流システムと一貫した熱プロファイルを備えたリフロー オーブンが不可欠です。
自動車用途では、過酷な条件下での長期的な信頼性が求められます。
特にファインピッチのコンポーネントや重要な接続の場合、酸化を軽減し、はんだの濡れを改善するために、窒素リフローが推奨されることがよくあります。
適切な雰囲気制御と正確な温度プロファイリングがなければ、隠れた欠陥が検査に合格しても現場では不合格となる可能性があり、高額な保証リスクにつながります。
産業用制御ボードとパワー エレクトロニクスには、通常、より大きな PCB、より厚い銅層、およびより重いコンポーネントが含まれます。
これらの特性には以下が必要です。
強力で安定したコンベヤシステム
安定した加熱のためのより高い熱容量
変形を防ぐ堅牢な機械設計
リフロー炉がこれらの条件に対応できない場合、基板の反り、はんだ付け不足、またはプロセスの不安定が発生する可能性があります。
製品の用途を考慮せずにリフロー オーブンを選択すると、多くの場合、次の 2 つのコストのかかる結果が生じます。
オーバースペック → 実質的なメリットのない不必要な投資
パフォーマンス不足 → 進行中の生産上の問題と隠れた損失
正しいアプローチは、「最先端の」オーブンを選択することではなく、実際の生産ニーズに最も適合するオーブンを選択することです。

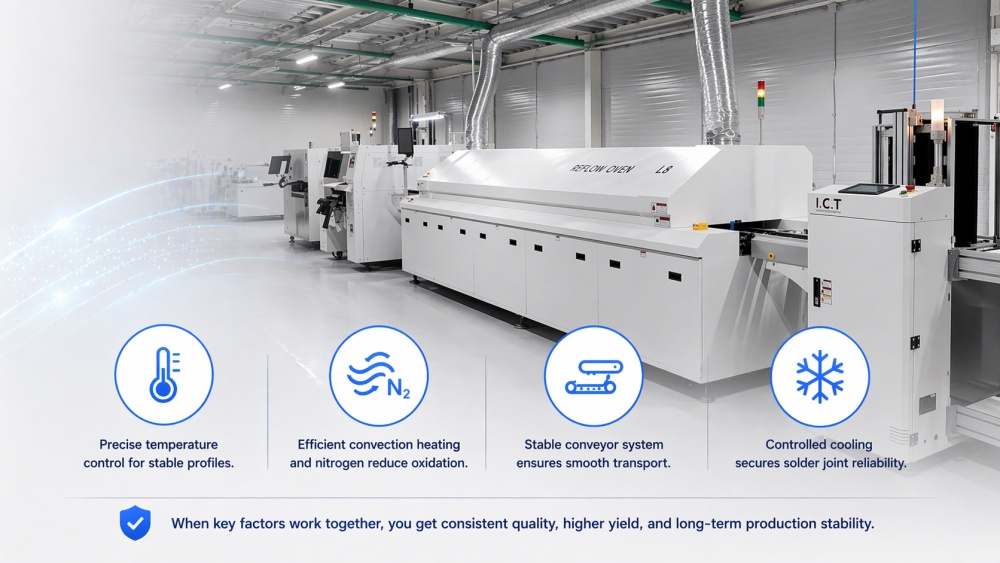

リフロー オーブンの仕様を理解することは、各パラメータが何を意味するかを理解することだけではなく、それぞれのパラメータが製造結果にどのような影響を与えるかを理解することにもつながります。
多くの場合、生産の不安定さは、明らかな機械の故障によって引き起こされるのではなく、構成の微妙な不一致によって引き起こされます。これらの不一致は、選択中に気付かれないことがよくありますが、欠陥、やり直し、品質の一貫性の欠如に直接つながります。
したがって、以下の技術的要因は機能としてではなく、プロセスの安定性に対する重要な制御として評価される必要があります。
加熱ゾーンの数によって、温度プロファイルをどの程度正確に制御できるかが決まります。
ゾーンが増えると、予熱、浸漬、リフローの各段階間の移行がよりスムーズになり、熱衝撃が軽減され、はんだ接合の形成が改善されます。
ただし、ゾーンが不十分だと、特に複雑な基板や高密度の基板の場合、プロファイルが不安定になる可能性があります。これにより、はんだ付けの不完全さやコンポーネントの応力などの欠陥が発生することがよくあります。
目標は、最大数のゾーンを選択することではなく、オーブンが特定の製品に対して安定した再現可能なプロファイルを維持できるようにすることです。
最新のリフロー オーブンは、効率的かつ均一な熱伝達を実現するために対流加熱に依存しています。
自動車やファインピッチアセンブリなど、より高い信頼性が必要なアプリケーションでは、酸化を軽減し、はんだ濡れを改善するために窒素雰囲気がよく使用されます。
適切な雰囲気制御がないと、特に鉛フリープロセスでは、酸化によってはんだ接合が弱くなったり、品質が不安定になったりする可能性があります。
ここでの決定は、単に「窒素の有無」ではなく、製品と信頼性の要件が追加の管理を正当化するかどうかです。
コンベヤ システムは、PCB のサイズ、重量、機械的安定性の要件に適合する必要があります。
チェーンシステムは重いボードや大きなボードを強力にサポートします
メッシュベルトは軽量製品に適しています
ハイブリッド システムは混合生産に柔軟性を提供します
コンベアが適切に適合していないと、基板のたわみ、位置ずれ、振動などの問題が発生する可能性があり、配置精度やはんだ付けの品質に直接影響します。
冷却は単なる最終ステップではなく、はんだ接合の構造と信頼性を決定する上で重要な役割を果たします。
制御された冷却により、安定した金属間化合物の形成が促進され、微小亀裂や弱い接合などの欠陥のリスクが軽減されます。
冷却制御が不十分だと、たとえ加熱プロセスが安定しているように見えても、製品の信頼性が損なわれる可能性があります。
よくある間違いは、これらのパラメーターを個別に評価することです。
実際には、リフローのパフォーマンスは、熱制御、雰囲気、機械的安定性、冷却動作など、これらすべての要素がどのように連携するかによって決まります。
他の側面を無視して 1 つの側面だけを最適化すると、多くの場合、生産が不安定になります。
正しいアプローチは、システム全体が製品、プロセス、および長期的な生産目標に確実に適合するようにすることです。
これらの技術要件が明確に定義されたら、次のステップは、生産モデルとスループットのニーズに基づいて、連続生産のためのインライン システムか、柔軟性のためのバッチ ソリューションかにかかわらず、適切なタイプのリフロー オーブン構成を選択することです。

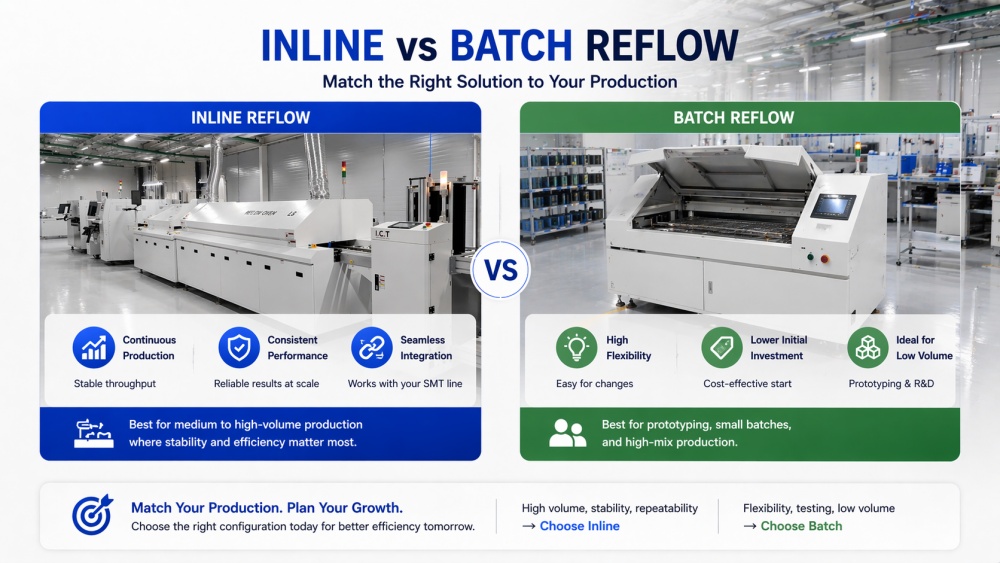

技術要件を定義したら、次の重要な決定は、適切なタイプのリフロー オーブン構成を選択することです。
インライン リフロー オーブンとバッチ リフロー オーブンは、非常に異なる生産環境向けに設計されています。間違ったタイプを選択すると、効率、拡張性、プロセスの安定性に長期的な制限が生じる可能性があります。
インライン リフロー オーブンは、完全に統合された SMT 生産ラインの一部として動作するように設計されています。
彼らは以下を提供します:
安定したスループットで連続処理
大規模な生産量にわたる一貫した熱プロファイル
上流および下流の機器とのシームレスな統合
中量から大量生産を行うメーカーにとって、インライン システムは、一貫した生産量を維持するために必要な安定性と効率を提供します。
ただし、適切に構造化された生産フローが必要であり、頻繁な製品変更に対する柔軟性が低くなります。
バッチ リフロー オーブンは一度に 1 つのバッチを処理するため、次の用途に適しています。
プロトタイピングと製品開発
少量生産または多品種生産
頻繁な調整が必要な研究開発環境
柔軟性があり、初期投資が低く抑えられますが、インライン システムのスループットと一貫性には匹敵しません。
出力の安定性が重要な実稼働環境では、バッチ システムに依存すると非効率やばらつきが生じる可能性があります。
インラインとバッチのどちらを選択するかは、どちらが優れているかということではなく、どちらが実稼働モデルに適しているかということです。
大量生産、安定性、再現性を 優先する場合 → インラインが正しい選択です
柔軟性、テスト、または少量生産を 優先する場合 → バッチで十分かもしれません
よくある間違いの 1 つは、バッチ システムから始めて、その後生産を拡張するのに苦労することです。その段階でインライン システムに移行するには、多くの場合、追加の投資とプロセスの調整が必要になります。
選択するリフロー オーブンのタイプは、長期にわたる生産の規模の拡大、一貫性の維持、およびコストの管理の能力に直接影響します。
早期に正しい選択をすることでボトルネックを回避し、SMT ラインをビジネスとともに成長させることができます。
適切な構成を選択したら、次のステップは、鉛フリーはんだ付けなどの進化するプロセス要件がリフロー オーブンの性能と選択にどのような影響を与えるかを理解することです。

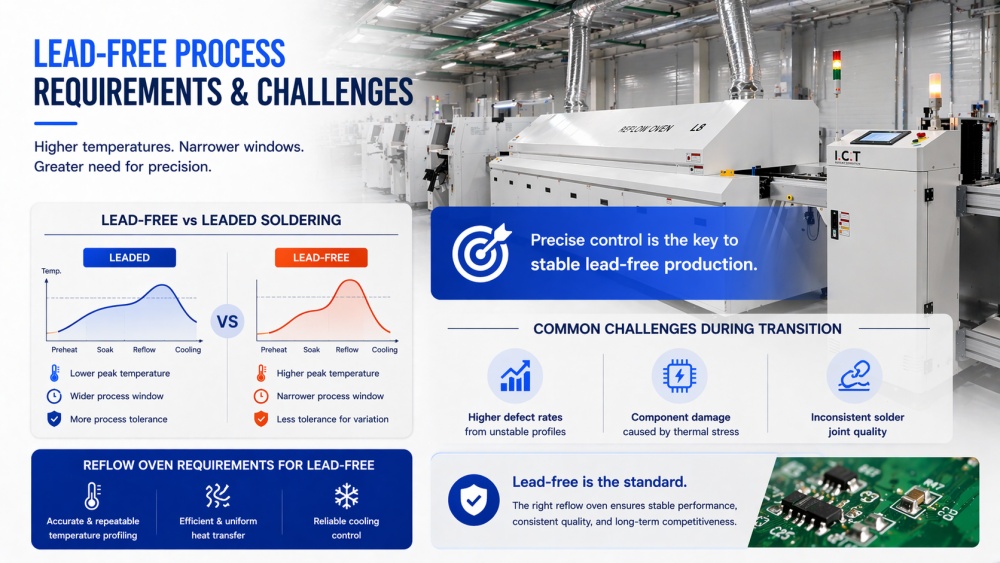

鉛フリーはんだ付けでは、温度が上昇し、プロセスウィンドウが狭くなります。
これには、濡れ不良やコンポーネントの損傷などの欠陥を回避するために、より正確な熱制御と安定したプロファイリングが必要です。
有鉛プロセスから移行するメーカーは、これらの要件を過小評価することが多く、生産の立ち上げ中に不安定性をもたらします。より多くの業界が鉛フリー生産に移行するにつれて、リフローはんだ付けの要求は、温度だけでなく全体的なプロセス制御においても大幅に厳しくなっています。
鉛フリーはんだ付けは、より高温で、より狭いプロセスウィンドウ内で動作します。これは、変動に対する許容度が低いことを意味します。熱プロファイリングに小さな不一致があっても、濡れ不良、ボイド、コンポーネントの応力などの欠陥が発生する可能性があります。
従来の有鉛はんだ付けと比較して、鉛フリー材料には以下が必要です。
より高いピーク温度
浸漬およびリフロー段階でのより正確な制御
PCB 全体にわたる熱均一性の向上
十分な制御がないとプロセスが不安定になります。有鉛プロセスでは許容できる変動であっても、鉛フリー生産ではすぐに欠陥に変わる可能性があります。
有鉛プロセスから鉛フリープロセスにアップグレードするメーカーは、立ち上げ中に予期せぬ問題に直面することがよくあります。
不安定なプロファイルによる不良率の増加
過度の熱ストレスによるコンポーネントの損傷
バッチ間のはんだ接合品質のばらつき
これらの問題は、必ずしもオペレーターのミスによって引き起こされるわけではありません。多くの場合、必要なレベルの精度を維持できない機器が原因で発生します。
鉛フリー生産では、リフローオーブンに対する要求がはるかに高くなります。
安定した結果を維持するには、オーブンは以下を備えている必要があります。
正確で再現性のある温度プロファイリング
効率的かつ均一な熱伝達
はんだ接合部の完全性を保護する信頼性の高い冷却制御
リフロー炉がこれらの要件を満たせない場合、プロセス調整だけでは問題を解決できません。
鉛フリー生産は単なる短期的なアップグレードではなく、長期的な標準です。
鉛フリープロセスに完全に対応できるリフローオーブンを選択すると、生産ラインの安定性と拡張性が確保され、将来の製品要件に対応できるようになります。
これらのプロセスの課題を念頭に置くと、機器の選択は現在のニーズを満たすだけでなく、欠陥を防止し、一貫した品質を確保することも重要であり、それがコスト、効率、SMT ラインの投資収益率に直接関係することが明らかになります。
印刷と配置が制御下にある場合でも、リフロー中に欠陥が発生する可能性があります。
多くの場合、繰り返し発生する問題は単なるプロセスミスではありません。これらは多くの場合、リフロー オーブンが安定した再現可能な熱状態を維持できないことを示しています。
一般的な欠陥には次のようなものがあります。
PCB 全体にわたる不均一な加熱によって引き起こされる 墓石化
過度の温度または不十分な温度制御によって発生するはんだ ブリッジ
不適切な熱プロファイリングによって発生する ボイド
このような問題が繰り返し発生する場合、プロセスの調整だけに焦点を当てるべきではありません。リフロー オーブンが均一な熱分布、正確なプロファイリング、および制御された冷却を提供できるかどうかを評価することも必要です。
適切に適合したリフローオーブンは、発生源でのこれらの欠陥を軽減し、製品の品質と生産の安定性の両方を向上させます。
そして、欠陥の削減が測定可能になると、次の疑問は明らかになります。その安定性がコスト削減と投資収益率の観点からどれだけの価値を生み出すのか?

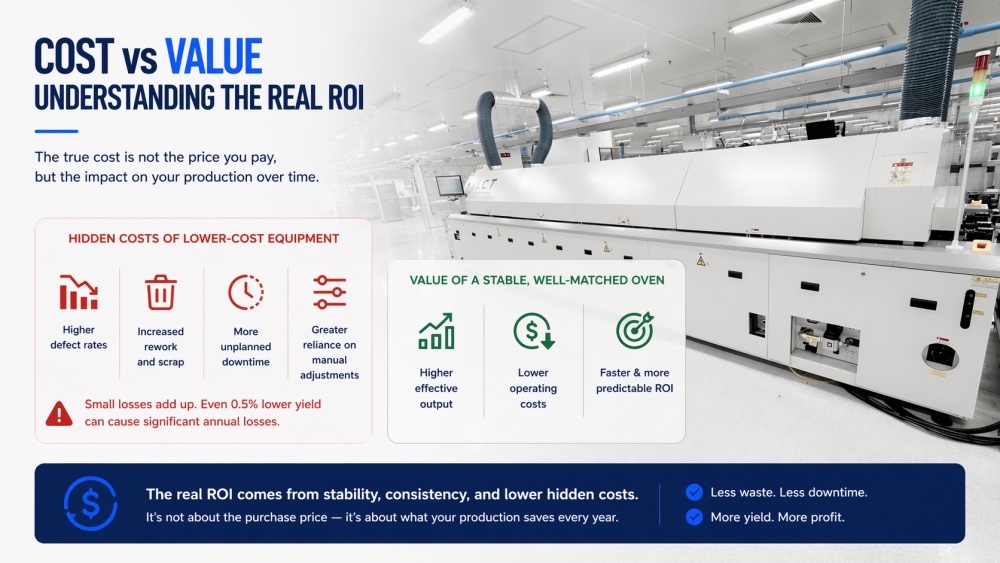

リフロー オーブンのコストは、単なる購入価格ではなく、時間の経過とともに生産に与える総合的な影響です。
低コストの機器には、すぐには目に見えない隠れたコストが伴うことがよくあります。
不良率が高い
手戻りとスクラップの増加
計画外のダウンタイムが増加する
手動調整への依存度が高まる
これらの問題は、最初は管理できるように見えますが、日々の生産で急速に蓄積します。
初回通過歩留まりのわずかな低下 (たとえば、0.5%) であっても、特に中量から大量の製造においては、重大な年間損失につながる可能性があります。
対照的に、安定した、よく適合したリフロー オーブンは、一貫性を向上させ、プロセスの変動を減らし、隠れたコストを最小限に抑えます。
時間の経過とともに、これは次のような結果をもたらします。
より高い実効出力
運用コストの削減
より迅速かつ予測可能な投資収益率
言い換えれば、本当の質問は 「マシンの価格はいくらですか?」ということではありません。
—でも、 「不安定なせいで生産に毎年どれくらいのコストがかかっているのでしょうか?」
リフローのパフォーマンスがコストと安定性に及ぼす影響を理解した後、次の疑問は、なぜこれほど多くの製造上の問題が実際に依然として発生しているのかということです。
ほとんどの場合、問題は機器自体ではなく、その選択方法にあります。
よくある間違いには次のようなものがあります。
価格のみに基づいて選択する
→ 不安定性や欠陥により長期的なコストが高くなることが多い
実際のプロセス要件を無視すると
、パフォーマンスの不一致と継続的な調整が発生します。
将来の生産拡大を見据える
→ 需要増加に伴うボトルネック発生
サプライヤーのサポートを過小評価する
→ 問題解決の遅れとダウンタイムの延長につながる
これらの決定は、その時点では合理的であるように見えますが、多くの場合、繰り返し発生する運用上の問題の根本原因になります。
実際には、多くの工場は設備不足に悩まされているのではなく、生産ニーズに適合しない設備に悩まされています。
この段階までに、リフロー オーブンの選択は単にマシン自体の問題ではなく、長期的な生産の安定性を確保することであることが明らかになるはずです。
このため、適切なサプライヤーを選択することが、適切な機器を選択するのと同じくらい重要です。
信頼できるサプライヤーは以下を提供する必要があります。
複数の業界にわたる実証済みの経験
→ さまざまなアプリケーション要件を確実に理解できるようにする
グローバルな技術サポート機能
→ ダウンタイムを削減し、迅速な問題解決を保証します
SMT ライン統合に関する完全な専門知識
→ 機器とプロセス間の不一致を回避
ハードウェアだけでなく、プロセスに関する豊富な知識
→ 安定した再現可能な結果の達成を支援
適切なパートナーと協力することで、セットアップ中のリスクが軽減され、生産の立ち上げがよりスムーズになり、長期的なパフォーマンスがより予測可能になります。
最終的な決定を下す前に、実際の要件を評価してください。
PCB のサイズと複雑さはどれくらいですか?
現在および将来の生産量はどれくらいですか?
製品に窒素リフローが必要ですか?
どのレベルの信頼性が必要ですか?
近い将来、生産規模は拡大するのでしょうか？
これらの質問のいずれかが不明瞭な場合は、通常、解決策がまだ完全に定義されていないことを示しています。
リフロー オーブンの選択は、単なる技術的な決定ではなく、製品の品質、生産の安定性、全体的な収益性に直接影響する長期的な投資です。
この時点で、重要な質問は次のようなものではなくなりました。
「どの仕様を選べばいいの？」
-しかし：
「私の制作に最も適したソリューションは何ですか?」
I.C.T では、リフロー オーブン メーカーとして、実際の生産条件を評価し、現在のニーズと将来の成長の両方に適合するソリューションを推奨します。
✔ PCB と運用要件に基づいてカスタマイズされた推奨事項
✔ 実用的な ROI 洞察による構成の明確な比較
✔ グローバルなプロジェクト経験を持つ経験豊富な SMT エンジニアによるサポート
リフローオーブンの推奨品を今すぐ入手してください！
