急速に進歩するパワーエレクトロニクスの分野では、 リフローはんだ付けは 、インバータ、電源、電気自動車（EV）システムなどの電力制御デバイスの組み立てに重要な役割を果たしています。これらのコンポーネントは、多くの場合高出力アプリケーションでのエネルギー変換と分配の管理に不可欠です。
ただし、パワー エレクトロニクス PCBA (プリント基板アセンブリ) のリフローはんだ付けに関連する課題は、パワー コンポーネントの固有の要件により重大です。
この記事では、熱管理、PCB の反り、はんだ付けの欠陥、温度プロファイルの最適化など、パワー エレクトロニクスが直面するリフローはんだ付けの主な課題について説明します。
さらに、パワーエレクトロニクスのリフローはんだ付けプロセスを改善するための高度な技術と、自動化と品質管理の統合を検討します。
パワー エレクトロニクスには、パワー半導体や大型コンデンサなどの高出力コンポーネントが含まれることが多く、これらは熱質量が大きくなる傾向があります。これは、小型のコンポーネントと比較して、加熱および冷却に時間がかかることを意味します。リフローはんだ付けでは、PCB 全体を均一に加熱することが重要です。高熱質量部品が存在すると加熱が不均一になり、局所的な温度変動が生じ、はんだ接合の完全性が損なわれる可能性があります。
これは、過剰な熱に敏感なデリケートなコンポーネントを扱う場合に特に問題となるため、高品質のはんだ付けには均一な温度制御が重要になります。
パワー エレクトロニクス PCBA リフローはんだ付けにおけるもう 1 つの熱的課題は、熱衝撃のリスクです。リフローはんだ付けの加熱および冷却段階で生じる高い温度勾配により、コンポーネントが異なる速度で膨張および収縮する可能性があります。この膨張の違いは、特に複雑な設計の高出力モジュールの場合、コンポーネントの亀裂や破損につながる可能性があります。
さらに、温度変化が速すぎると、はんだ接合が破損する可能性があります。熱プロファイルを管理し、熱衝撃の可能性を軽減することは、長期的な信頼性とパフォーマンスを確保するために不可欠です。

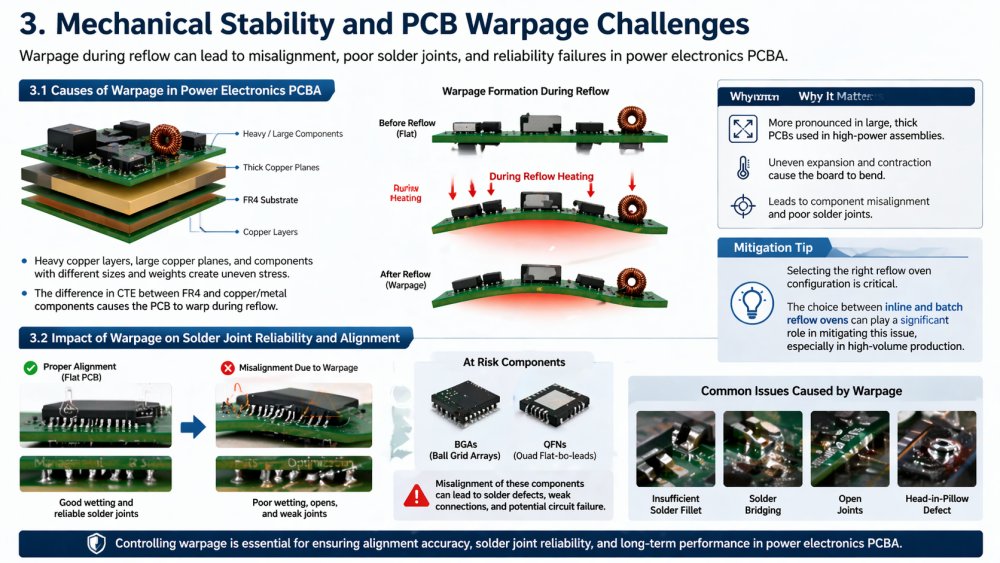

パワー エレクトロニクス PCB には、多くの場合、重い銅層、大きな銅プレーン、サイズや重量が異なるさまざまなコンポーネントが含まれています。 PCB 材料 (通常は FR4) と銅またはその他の金属コンポーネントの間の熱膨張係数 (CTE) の違いにより、PCB の反りが発生する可能性があります。 PCB がリフロー プロセスの熱にさらされると反りが発生し、コンポーネントの位置ずれが生じ、はんだ接合が不良になる可能性があります。
反りは、重いコンポーネントを収容するために PCB のサイズと厚さが大きくなる高出力アセンブリでより顕著になります。
反りはリフローはんだ付けプロセス中のコンポーネントの位置合わせに大きな影響を与える可能性があり、ひいてははんだ接合の品質に影響を与えます。コンポーネントの位置がずれていると濡れが悪くなり、はんだ接合の信頼性が低下します。
インライン リフロー オーブンとバッチ リフロー オーブン のどちらを選択するかは 、特に大量生産において、この問題を軽減する上で重要な役割を果たす可能性があります。」
たとえば、BGA (ボール グリッド アレイ) や QFN (クワッド フラット ノーリード) などのコンポーネントは、はんだ付け時の位置ずれの影響を特に受けやすくなります。 PCB の反りによってコンポーネントがずれると、はんだ接合部が正しく形成されず、接続が弱くなり、最終的に回路障害が発生する可能性があります。

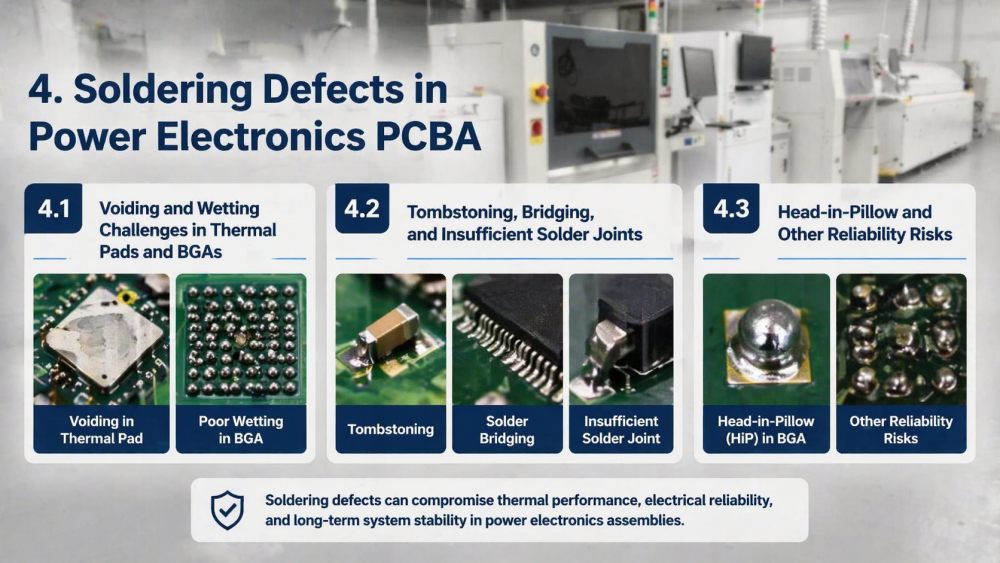

ボイドとは、はんだ接合部の下にエアポケットが形成されることを指し、これにより接続が弱くなる可能性があります。パワー エレクトロニクス PCBA では、サーマル パッドや BGA でボイドが特に発生しやすく、はんだ付けプロセス中に接触面積が大きいため空気が閉じ込められる傾向があります。これらの大きなパッドの濡れが不十分であると、はんだがパッドに完全に接着できず、熱的および電気的性能に影響を与える弱い接合が形成されるため、問題がさらに悪化する可能性があります。適切な濡れを確保することは、パワー エレクトロニクス アセンブリの信頼性の高いはんだ接合にとって不可欠です。
トゥームストン現象とは、はんだ付け中にコンポーネントの一端が PCB から剥がれる現象で、パワー エレクトロニクス PCBA でよく見られる問題です。これは多くの場合、不均衡な加熱や不十分なはんだペーストが原因で発生します。同様に、はんだブリッジ（隣接するリード間の不要なはんだ接続）や不十分なはんだ接合（信頼性の高い接合を形成するのに十分なはんだが存在しない）は、一貫性のないはんだペーストの塗布や不正確なリフロープロファイルが原因で発生する可能性のある一般的な問題です。これらの欠陥は製品全体の信頼性を低下させ、故障の可能性を高めます。
ヘッドインピロー (HiP) は、BGA で一般的に観察されるもう 1 つの欠陥で、はんだボールの濡れ不良によって引き起こされます。この欠陥は、はんだボールがパッドを完全に濡らすことができず、ボールが「枕の中の頭」のようにパッド上に浮いたままになる場合に発生します。
この状態では接続の強度が低下し、応力がかかると故障につながる可能性があります。 HiP の存在は、システムの安定性にとって堅牢な接続が重要である信頼性の高いパワー エレクトロニクスにおいて特に有害となる可能性があります。
リフロー温度プロファイルは、はんだ接合の品質を確保し、欠陥を最小限に抑える上で極めて重要な役割を果たします。パワー エレクトロニクス PCBA では、さまざまなコンポーネントの熱質量が異なるため、温度プロファイルの最適化が重要です。
これらのニーズに対応するには、適切なリフロー オーブンを選択すること が重要です。
予熱段階ではコンポーネントにストレスを与えずに均一な加熱を確保する必要がありますが、浸漬段階ではリフローのピークに達する前に熱の均一性を確保する必要があります。熱衝撃を防ぐために、冷却段階は徐々に行う必要があります。
これらすべての段階のバランスを効果的に調整することで、高出力コンポーネントが受ける熱応力を最小限に抑えながら、高品質のはんだ接合を実現します。
鉛フリーはんだの使用が増えるにつれ、これらのはんだのより高い溶融温度に対応するためにリフロー温度プロファイルを調整する必要があります。
これらの課題に対処するには、さらに、高密度設計ではコンポーネントが密に詰め込まれていることが多く、加熱プロセスがさらに複雑になります。 適切な鉛フリー リフロー オーブンを選択することが重要です。
一貫したはんだ付け結果を達成するには、これらの設計の複雑さの増大を考慮してプロファイルを調整する必要があります。

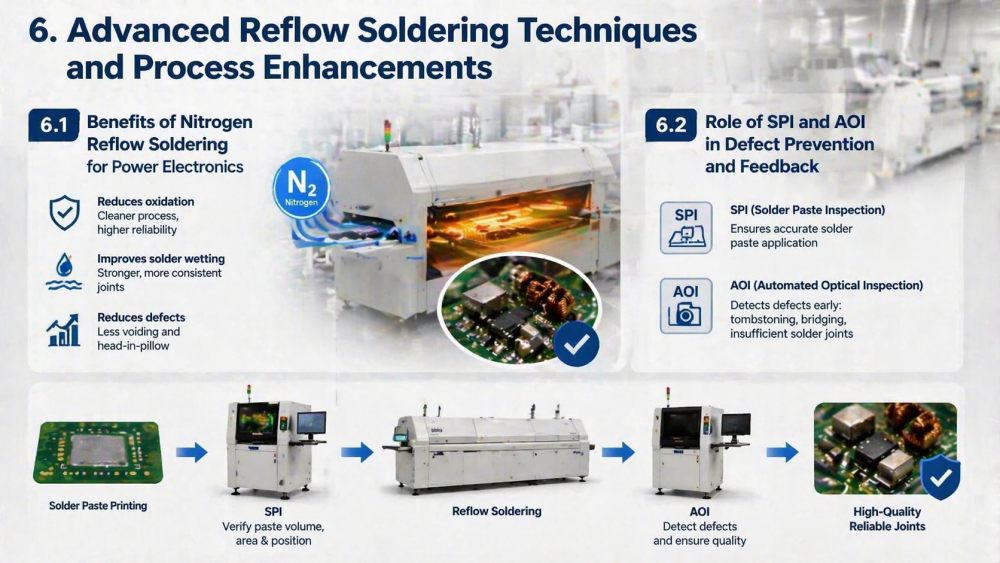

窒素リフローはんだ付けは、 酸化を軽減し、はんだ濡れを改善する能力があるため、パワー エレクトロニクス PCBA にとって価値のあるソリューションとして浮上しています。窒素環境により、コンポーネントやはんだパッド上の酸化物の形成が防止され、高品質の接合が保証されます。
高密度コンポーネントと重要な性能要件を備えたパワー エレクトロニクスでは、窒素リフローにより、はんだ接合部の一貫性が向上し、ボイドやヘッドインピローなどの欠陥が軽減されるため、信頼性が向上します。
はんだペースト検査 (SPI) と 自動光学検査 (AOI) は、 リフローはんだ付けプロセス中の欠陥防止とリアルタイムのフィードバックにおいて重要な役割を果たします。
SPI は、はんだペーストの正確な塗布を保証し、一方、AOI は、ツームストーン、ブリッジング、不十分なはんだ接合などの欠陥をプロセスの初期段階で検出します。
これらの検査システムをリフロー プロセスに統合することで、メーカーは欠陥を最小限に抑え、パワー エレクトロニクス PCBA の全体的な歩留まりを向上させることができます。
リフローはんだ付けを SPI や AOI などのインライン検査システムと統合することで、メーカーはリアルタイムの品質管理を実現できます。この統合により、欠陥を即座に検出できるだけでなく、継続的なプロセス監視も可能になります。
リアルタイムのフィードバックにより、オペレーターはプロセスを迅速に調整できるため、欠陥の可能性が減り、全体的な生産効率が向上します。
リアルタイムのプロセス監視およびトレーサビリティ システムをリフローはんだ付けプロセスに組み込むことで、プロセスの安定性が向上します。メーカーは、はんだペーストの塗布から最終検査に至るまで、製造プロセスのあらゆる側面を追跡できます。
これにより、オペレーターがパターンを特定し、修正措置を実行し、欠陥の再発を防ぐことができるため、継続的な改善が可能になります。
高出力インバーター アセンブリのケース スタディでは、反りがコンポーネントの位置合わせやはんだ接合の信頼性にどのように影響するかを示しています。温度プロファイルを最適化し、制御された冷却ステージを使用することで、同社は反りを大幅に軽減し、一貫したはんだ接合を実現することができました。これにより、高電力アプリケーションにおける製品の信頼性とパフォーマンスが向上しました。
別のケーススタディでは、温度プロファイルの最適化と AOI システムの統合が、パワー エレクトロニクス製造における歩留まりの向上にどのようにつながったかを示しています。同社は、ボイド、ブリッジ、不十分なはんだ接合などの欠陥が大幅に減少し、その結果、生産効率が向上し、再加工コストが削減されたことを確認しました。
環境に優しい製造プロセスへの需要が高まる中、エレクトロニクス業界は、持続可能で高出力用途で効果的な新素材を模索しています。
鉛フリーはんだの高性能化など材料の進歩により、高い信頼性を維持しながら環境負荷を低減するリフローはんだ付けのやり方も変わりつつあります。
AI を活用したプロファイリング システムの使用が増加しており、リフローはんだ付けプロセスをより正確に制御できます。 AI システムは温度変動を予測し、リアルタイムでプロファイルを調整し、全体的な生産効率を向上させることができます。
これらのイノベーションは、より持続可能で効率的な製造プロセスへの移行を推進し、最終的にはパワー エレクトロニクスの成長に貢献します。
結論として、パワー エレクトロニクス PCBA におけるリフローはんだ付けには、熱管理、PCB の反り、はんだ付け欠陥などの特有の課題が生じます。しかし、温度プロファイルの最適化、窒素リフローはんだ付け、自動検査の進歩により、メーカーはこれらの課題を克服し、製品の信頼性を向上させることができます。業界がより環境に優しいプロセスと AI を活用したプロファイリングに移行するにつれ、パワー エレクトロニクス リフローはんだ付けの将来は有望に見え、効率と持続可能性が向上します。
I.C.T では、お客様が最適なリフローはんだ付け結果を達成できるよう、最先端のソリューションと包括的なサポートを提供することに尽力しています。信頼性と効率を向上させるためにパワー エレクトロニクス生産を合理化する方法については、今すぐお問い合わせください。
