適切な SMT ステンシル プリンターを選択することが、 エレクトロニクス製造の成功を左右する可能性があります。はんだペーストの量の一貫性から欠陥率、生産速度、長期コストに至るまで、この機械は出力の品質と効率を形成する上で重要な役割を果たします。しかし、利用可能なオプションが非常に多いため、行き詰まりがちです。予算に優しい手動プリンターを選択すべきか、汎用性の高い半自動オプションを選択すべきか、それとも高性能の自動システムに投資すべきでしょうか。実のところ、すべてに当てはまる万能の答えはありません。
理想的な選択は、生産量、予算、品質要求、成長軌道などの重要な要素によって決まります。このガイドでは、各マシン タイプの長所と短所を分析して、ニーズと長期的な目標に完全に一致する決定を下せるようにします。
この記事では、各プリンターの種類の主な機能、利点、制限事項について詳しく説明し、特定のニーズを評価する方法を理解するのに役立ちます。規模拡大を目指す中小企業であっても、精度を求める大量生産メーカーであっても、当社が対応します。適切な SMT プリンタがどのように生産ラインを変革し、成功を促進できるかを見てみましょう。
手動の SMT プリンタは、 最も手頃な初期投資と比類のない柔軟性を提供するため、コスト効率が優先されるプロトタイピングや少量生産に最適です。
半自動プリンターは、 コスト、速度、一貫性の理想的なバランスを実現しており、多用途性と適度な自動化が重要な中量生産に最適です。
自動 SMT プリンタは 大量生産環境に優れており、優れたスループット、精度、再現性を実現します。生産量がより高い投資に見合った場合、最高の長期 ROI が得られ、一貫した品質と効率が保証されます。
適切なプリンターは効率を向上させるだけでなく、欠陥を大幅に減らし、人件費を削減し、初回パスの歩留まりを向上させることができます。ただし、選択を誤ると、手戻りの増加、製品の品質の一貫性の低下、生産性の低下につながる可能性があります。
I.C.T では、メーカーが独自のニーズに合わせて最適なプリンターを選択できるようにカスタマイズされた専門家によるワンストップの SMT ソリューションを提供し、最適化されたパフォーマンスとスムーズな統合プロセスを保証します。
はんだペーストの印刷は、SMT プロセスの基礎です。これは、PCB のアセンブリを確実に成功させるための最初のステップです。はんだペーストを正確に塗布することが非常に重要です。印刷が不十分だと、リフロー中に不十分なはんだ、ブリッジ、またはツームストンなどの欠陥が発生する可能性があります。
コンポーネントが縮小し、基板がより複雑になるにつれて、印刷精度の達成がさらに重要になります。選択したプリンタは、印刷品質、労働効率、サイクルタイム、切り替え速度、およびライン全体の生産性に直接影響します。
間違った選択をすると、運用のボトルネックが発生し、運用コストが増加し、効率的に拡張する能力が妨げられる可能性があります。つまり、適切なプリンターを選択すると、よりスムーズな操作とより高品質の製品が保証されますが、間違ったプリンターを選択すると、プロセス全体が大幅に中断される可能性があります。

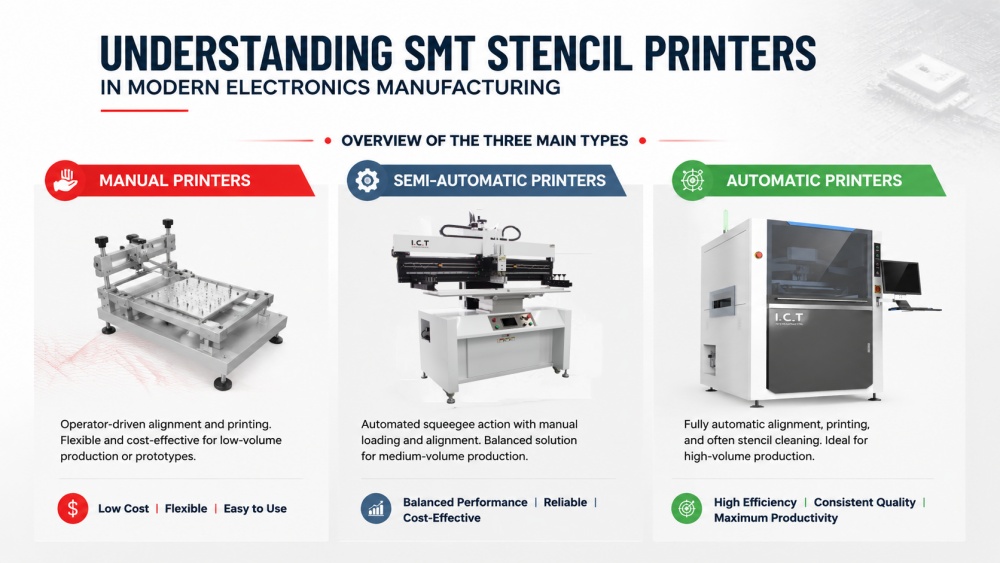

手動プリンター: これらの機械は、位置合わせとスキージの移動に関してほぼ完全にオペレーターのスキルに依存しています。柔軟性はありますが、実践的な注意が必要なため、少量生産やプロトタイプに適しています。
半自動プリンタ: これらのプリンタはスキージ動作を自動化し、手動による基板のロードと基本的な位置合わせを必要としながらも、オペレータの労力を軽減します。これらは、中量の実行に対して自動化と制御の適切なバランスを提供します。
自動プリンター: 全自動プリンターは、人間の介入を最小限に抑えて位置合わせ、印刷、および多くの場合ステンシルのクリーニングを処理します。これらは大量生産向けに設計されており、一貫した品質を確保し、人件費を削減し、スループットを向上させるのに最適です。
各プリンタのタイプはさまざまな生産ニーズに合わせて調整されており、さまざまな柔軟性、自動化、効率性を提供します。最適な選択は、生産量、予算、および必要な自動化レベルによって異なります。
手動の SMT プリンタは、オペレータが手動でステンシルを PCB 上に位置合わせし、スキージを使用してはんだペーストを塗布する単純な機械です。多くのモデルは主要な機能に電力を必要としないため、セットアップと操作が簡単です。
これらの機械はシンプルですが小規模な作業に効果的であり、印刷プロセスへの実践的なアプローチを提供します。
利点:
初期投資が少ない: 手動プリンターの価格は通常 2,000 ドルから 5,000 ドルで、予算に優しいため、中小企業や新興企業でも利用しやすくなっています。
高い柔軟性: 幅広い PCB のサイズと構成に対応できるため、製品を迅速に変更するのに最適です。
最小限のメンテナンス: メンテナンスするコンポーネントが少ないため、ダウンタイムが減り、運用コストが削減されます。
制限事項:
低スループット: 手動プリンタは 1 日あたり 150 枚未満の基板を生産することが多く、大量生産にはあまり適していません。
オペレーターのスキルへの依存度が高い: ペースト量や位置のばらつきが不良の原因となるため、品質を維持するには高度なスキルを持ったオペレーターが必要です。
労働集約型: プリンターは手動であるため、肉体的な労力がかかり、セットアップに時間がかかります。
手動 SMT プリンタは次の場合に最適です。
プロトタイピングと研究開発: 小規模な実行、テスト、設計の繰り返しに最適です。
少量生産: 少量のバッチまたは非常に多様な製品を扱う企業に最適です。
修理作業: 柔軟性とコストが重要な小規模な修理に適しています。
小規模な新興企業、愛好家、および製品構成が非常に多様である企業は、手頃な価格と適応性を理由に手動プリンターを選択することがよくあります。
お客様の問題点:
一貫性のないペースト量: オペレーターは疲労に悩まされることが多く、ペーストの塗布が不均一になり、欠陥率が増加します。
品質管理の問題: ペーストの付着のばらつきにより、不十分なはんだやブリッジなどの欠陥が発生する可能性があります。
解決策:
適切なトレーニング: オペレーターが十分なトレーニングを受けていることを確認することで、不一致や欠陥のリスクを最小限に抑えることができます。
品質チェック: 印刷後に簡単な視覚的チェックまたは自動チェックを実装すると、エラーを早期に発見し、品質を確保することができます。
ステンシル 品質: 高品質のステンシルを使用すると、ペーストの塗布と一貫性が向上し、人的ミスの影響が軽減されます。
手動プリンターは労働集約的ではありますが、柔軟性があり、プロトタイプ、少量生産、製品テストに重点を置く企業にとってはコスト効率の高いソリューションです。適切なトレーニングとツールを使用すると、不一致や疲労の課題を最小限に抑え、信頼性の高い結果を保証できます。
半自動 SMT プリンターは、スキージの動きを電動化することで自動化への一歩を踏み出し、一貫したペースト圧力と速度を確保します。多くのモデルには、印刷精度の向上に役立つ基本的なビジョン調整システムも含まれています。
基板のロードとアンロードは依然としてオペレータが手作業で行う必要がありますが、これらのプリンタは完全に手動の機械に比べて精度と効率が向上し、作業者の身体的負担を軽減し、生産の一貫性を高めます。
利点:
一貫性の向上: 半自動システムは、重要なスキージの動きを自動化し、均一なペーストの塗布を保証することにより、手動プリンターよりも信頼性の高い結果を提供します。
中スループット: 1 日あたり最大 500 枚のボードを生産できるこれらのプリンタは、生産量とコストのバランスが取れており、生産をスケールアップする企業に最適です。
費用対効果が高い: 半自動プリンタは、8,000 ～ 14,000 ドルの価格帯で、完全自動化のような高額な初期費用を必要とせず、手頃な価格と効率性の中間点を提供します。
制限事項:
依然としてある程度の手動処理が必要: 印刷プロセスの自動化を提供していますが、オペレーターは依然として手動でボードをロードおよびアンロードする必要があるため、大量のニーズに応じて生産が遅くなる可能性があります。
全自動プリンタよりも低速: 半自動システムは全自動プリンタの高速スループットに匹敵することができません。これは、大規模製造業者にとって考慮すべき点である可能性があります。
半自動プリンターは以下の用途に適しています。
中量生産: 1 日に適度な数のボードを生産する必要があるが、完全自動化に移行する準備ができていない企業。
混合製品ライン: さまざまな製品を混在させ、過度の切り替え時間をかけずにさまざまな PCB サイズを印刷できる柔軟性を必要とするメーカー。
成長するビジネス: コストを管理しながら生産を拡大したいと考えている企業は、完全自動化にかかる費用を負担することなく、手動システムから費用対効果の高いアップグレードを提供します。
これらのプリンタは、自動化への大規模な投資をせずに効率の向上を求める企業に理想的なバランスを提供します。
お客様の問題点:
切り替え時間: 異なる製品サイズまたは設計の間で移行する場合でも、手動セットアップが必要な場合があり、ダウンタイムや遅延が発生します。
位置合わせの問題: 半自動プリンタには基本的なビジョン システムが含まれていますが、特に複雑なボードの場合、位置合わせエラーが発生することがあります。
解決策:
アップグレードされたビジョン システム: 最新の半自動プリンタは、より高度なビジョン アライメント システムを備えており、アライメント エラーが減少し、印刷プロセスの全体的な精度が向上します。
クイック切り替え機能: 多くのモデルには、高速調整スキージや自動ステンシル クリーニングなど、切り替え時間を短縮するように設計されたツールが組み込まれており、全体的な生産効率が向上します。
半自動プリンタは、完全に自動化された機械のような高いコストをかけずに生産効率を向上させたいと考えているメーカーにとって、実用的でコスト効率の高いソリューションを提供します。適切にアップグレードすれば、調整の問題や段取り替えの遅延などの制限の多くを最小限に抑えることができ、生産性向上への明確な道筋が得られます。
全自動の SMT プリンタは、高効率、高精度の生産のために設計された最先端の機能を提供します。主な機能は次のとおりです。
自動基板位置合わせ: 高度なビジョン システムまたは基準を使用して、これらのプリンタは基板を自動的に位置合わせして、完璧な印刷精度を実現します。
プログラム可能なスキージ パラメータ: ペーストの塗布を正確に制御できるため、生産工程全体での一貫性と品質が保証されます。
自動 ステンシル クリーニング: ダウンタイムを削減し、クリーンで効率的な印刷プロセスを保証します。
MES 統合: これらのプリンタは製造実行システム (MES) と統合でき、データ フローを合理化し、プロセスのトレーサビリティを向上させます。
速度と効率: サイクル時間はボードあたり 7 ～ 15 秒と速くなり、大量生産のスループットが大幅に向上します。
利点:
優れた精度: 自動プリンターは高精度を保証し、はんだブリッジやペースト不足などの欠陥の可能性を減らします。
高スループット: 1 日に数千枚の基板を印刷できるため、大量生産のメーカーに最適です。
最低の欠陥率: 自動化により人的エラーが最小限に抑えられ、一貫した高品質の結果が保証され、スクラップややり直しが削減されます。
労働力への依存度の軽減: これらのプリンターは人間の介入を最小限に抑え、人件費を削減し、高度なスキルを持つオペレーターへの依存を減らします。
制限事項:
高い初期コスト: 自動プリンターの価格は 30,000 ドル以上で、手動および半自動モデルに比べて初期費用が高くなります。
柔軟性が低い: これらのプリンタは高度に自動化されているため、頻繁な製品変更や少量のバッチ処理にはあまり適応できず、多様な製品ラインを持つ企業にはあまり適していません。
自動 SMT プリンタは次の場合に最適です。
大量生産: 家庭用電化製品、自動車、医療機器など、大規模で一貫した生産を必要とする業界。
安定した繰り返し注文: これらのプリンターは、自動化により最大限の効率が得られる、同じまたは類似の製品を大量に生産する企業に最適です。
生産規模の拡大と高精度の維持に注力している企業にとって、自動プリンターは最も効率的な選択肢です。
お客様の問題点:
多額の先行投資: 一部の企業、特に生産を拡大し始めたばかりの企業にとって、自動プリンターのコストが大きな障壁となる可能性があります。
解決策:
長期 ROI : 初期投資は高額ですが、人件費の削減、不良率の低下、やり直しの必要性の減少により、投資収益率 (ROI) は通常 12 ～ 24 か月以内に実現します。
信頼性の高い長期パフォーマンス: I.C.T の自動プリンターは長期耐久性と高い信頼性を実現するように設計されており、長年にわたりスムーズな動作を保証する優れた顧客サポートが提供されます。
スケーラビリティ: 成長や安定した生産量を期待する企業にとって、自動プリンタは、高いスループットと手動介入の削減により、長期的な成功に向けた優れた投資となります。
ここでは、次のような重要な要素に基づいて 3 つのプリンタ タイプを比較する表が作成されます。
要素 | 手動プリンター | 半自動プリンター | 自動プリンター |
|---|---|---|---|
初期コスト | 2,000～5,000ドル | 8,000ドル～14,000ドル | 30,000ドル以上 |
スループット (ボード/日) | <150 ボード | 最大500枚のボード | 数千枚のボード |
精度/再現性 | 低い（オペレータのスキルに依存） | 中（自動スキージ） | 高 (自動位置合わせとスキージ) |
労働要件 | 高（手動） | 中（手動ロード、自動印刷） | 低 (人間の介入は最小限) |
柔軟性 | 高（さまざまなサイズに適しています） | 中 (一部手作業が必要) | 低い (頻繁な変更に対する適応性が低い) |
欠陥率 | 高い（スキルによる） | 中 (一貫性の向上) | 低い（精度と自動化により欠陥が最小限に抑えられます） |
最適な用途 | 試作、研究開発、小ロット | 中量生産、混合品 | 大量生産、安定した製品 |
手動プリンター: これらのマシンは初期コストが最も低く、小規模な運用には手頃なオプションとなります。ただし、特に不良率が高く、スループットが低下すると、長期的な人件費がかさむ可能性があります。手動プリンターは時間の経過とともに、成長を妨げる非効率性につながる可能性があり、ROI に悪影響を及ぼします。
半自動プリンタ: 中間点を提供する半自動プリンタは、価格が手頃で、手動マシンと比較して一貫性が向上します。適度な人件費で中量生産に優れた ROI を提供します。スループットは手動プリンタよりも高いですが、それでもオペレータの関与が必要です。
自動プリンタ: 自動プリンタには高額な先行投資が必要ですが、大量生産環境では最高の ROI が得られます。高速性、一貫性、不良率の低減により、長期的なコスト削減ソリューションを提供します。企業は、労働要件の低下、欠陥の減少、生産効率の向上により、12 ～ 24 か月以内に投資を回収できます。
手動、半自動、または自動プリンタのどれを選ぶかを決めるときは、 現在のニーズ と 将来の成長の可能性に焦点を当てることが重要です。
生産量: ビジネスが拡大し、出力を増やす必要がある場合は、半自動または自動プリンターが最適です。手動プリンターは、少量の柔軟な生産には適していますが、大量生産では困難になります。
予算の制約: 予算が限られている場合は、手動プリンターが費用対効果の高いソリューションとなります。半自動プリンターはコストとパフォーマンスのバランスが取れており、自動プリンターは多額の初期投資が必要ですが、長期的に優れた収益が期待できます。
品質と一貫性: 高品質で欠陥の少ない製品を優先する企業にとって、自動プリンタは最高の精度と一貫性を提供します。完全自動化の準備がまだ整っていない場合は、半自動プリンタが良い妥協策となります。
労働力と効率性: チームがどれだけの労働力を投入できるかを検討します。チームが小規模であるか、専門的なトレーニングを受けていない場合、手動プリンターはより困難になる可能性があります。半自動および自動プリンターは、熟練したオペレーターへの依存を軽減します。
最終的に、お客様のビジネスに適したプリンターは、当面のニーズ、予算、長期的な成長計画の組み合わせによって決まります。入手可能な最も先進的なマシンを単純に選択するのではなく、生産量、製品タイプ、および必要な効率向上に最も適したマシンに焦点を当ててください。
適切なプリンター タイプの選択は、毎日何枚の基板を生産する必要があるかによって大きく異なります。
SMT ラインに最適なマシンを選択する際の考慮事項をさらに理解するには、速度と精度からコストと拡張性まで、すべての要素を検討することが重要です。これらの要素を評価する方法がわからない場合は、 に関する詳細ガイドを参照してください。 SMT ラインに適したはんだペースト印刷機を選択する方法.
少量 (1 日あたり 150 ボード未満) : 手動プリンタは少量生産やプロトタイプに最適です。コスト効率が高く、柔軟性が備わっていますが、スループットが遅くなります。
中量 (150 ～ 500 枚/日) : 半自動プリンタは、より優れた効率と一貫性を備えたバランスの取れたアプローチを提供し、中規模の生産に最適です。
大量生産 (>500 枚/日) : 自動プリンターは大規模生産に最適です。これらは最高のスループットと速度を提供し、人間の介入を最小限に抑えながら高速で信頼性の高い出力を保証します。
SMT プリンタの予算を立てるときは、最初の購入価格以上のものを考慮することが重要です。
総所有コスト (TCO) : 購入価格だけでなく、人件費、メンテナンス、エネルギー消費、オペレーターのトレーニング、スクラップコストなどの継続的なコストも含まれます。これらの要因は、3 ～ 5 年間の ROI に影響を与えます。
長期的な節約: 自動プリンターはより高い初期投資を必要としますが、多くの場合、人件費の削減、欠陥の減少、スループットの向上により、長期的な節約がさらに大きくなります。半自動プリンターは手頃な価格と効率のバランスが取れていますが、手動プリンターは初期コストが最も低くなりますが、人件費が高くなる可能性があります。
必要な精度のレベルによって、どのプリンターが最適かが決まります。
ファインピッチのコンポーネントと高精度: 小さくて複雑なコンポーネントを扱う場合、または非常に高い印刷精度が必要な場合は、半自動または自動システムが最適です。一貫性が向上し、欠陥のリスクが軽減されます。
標準コンポーネント: 極端な精度がそれほど重要ではない、大きくて複雑ではないコンポーネントの場合は、手動プリンタでも十分な場合があります。
製品のデザインや PCB のレイアウトはどのくらいの頻度で変更しますか?
頻繁な設計変更: 手動および半自動プリンタは、設計変更が頻繁に行われる環境に適しています。大幅なダウンタイムを発生させることなく、さまざまな製品サイズや構成に迅速に適応できる柔軟性を提供します。
安定した製品ライン: 限られた範囲の製品を生産する場合、または製品提供の合理化を計画している場合は、より高いスループットとより低い人件費を実現できる自動プリンタの方が適している可能性があります。
プリンターの操作と保守に利用できる専門知識のレベルと労働力を考慮してください。
自動システム: これらのプリンタは人間の介入を最小限に抑え、熟練したオペレータへの依存を減らすことができますが、技術的なメンテナンスやトラブルシューティングのために技術者が必要になる場合があります。
手動および半自動システム: 操作は簡単ですが、熟練労働者に依存します。半自動システムは、オペレータの関与を必要としながらも、一部の手動作業を軽減するという妥協点を提供します。
意思決定プロセスを簡素化するには、次の重要な要素に焦点を当てます。
業種: どのような製品を製造していますか? (例: 家庭用電化製品、自動車、医療機器)
予想される成長: 近い将来に生産を拡大する予定はありますか?
現在の問題点: スループット、精度、品質の問題に直面していますか?
これらの要素を生産目標、予算、製品構成に合わせて調整することで、ニーズに最適なプリンターをすぐに絞り込むことができます。
スムーズな操作を確保するには、SMT プリンタが既存の機器とシームレスに統合されていることを確認してください。
コンベヤー の高さとサイクル タイム: プリンターは、 SMT ラインのコンベア、ピック アンド プレイス機械、その他の主要な機器の高さとサイクル タイムに一致する必要があります。これにより、材料の流れがスムーズになり、生産時のボトルネックが軽減されます。
最良の結果を得るには、適切なトレーニングと継続的な最適化が重要です。
オペレーターのトレーニング: オペレーターが機械の機能と高品質印刷のためのベスト プラクティスの両方を確実に理解できるように、徹底的なトレーニングに投資します。定期的なトレーニング セッションは、エラーを減らし、効率を向上させるのに役立ちます。
プロセスの最適化: 定期的なプロセス監査を実施して潜在的な改善点を特定し、プリンターが最高のパフォーマンスで動作していることを確認します。わずかな調整により、スループットと品質が大幅に向上する可能性があります。
SMT プリンタの効率を最大化するには、次のよくある落とし穴を回避してください。
価格のみに注目する: コストは重要な要素ですが、最初の購入価格のみに注目すると、長期的なコストが高くなる可能性があります。決定を行う際には、メンテナンスや人件費を含む総所有コストを考慮してください。
切り替えの必要性を過小評価する: 製品構成が頻繁に変わる場合は、さまざまなデザインに合わせてプリンターを調整するのに必要な時間と労力を必ず考慮してください。頻繁な設計変更が必要な場合、間違った機械を使用すると生産速度が低下する可能性があります。
ステンシル とペースト管理の無視: 適切なステンシルの洗浄、ペーストの保管、およびペーストの管理は、一貫した印刷品質を確保するために非常に重要です。これらの要因を管理できないと、欠陥が発生したり、プリンターの効率が低下したりする可能性があります。
適切な SMT プリンタを選択することは、生産効率を最適化し、高品質基準を維持し、将来の成長をサポートするために不可欠です。
手動プリンター: 新興企業、中小企業、または生産量の少ないプロトタイプに最適です。柔軟性はありますが、時間がかかり、より多くの手作業が必要になります。
半自動プリンター: 成長するビジネスと中量生産ニーズに優れたバランスを提供します。コスト効率を維持しながら、手動プリンターよりも優れた効率と一貫性を実現します。
自動プリンター: 速度と一貫性が重要な大量生産、高精度の生産ラインに最適です。長期的には最も高い ROI が得られますが、より高い初期投資が必要になります。
生産量、予算、品質目標、成長計画を評価することで、ビジネス ニーズに合わせた賢明な情報に基づいた意思決定を行うことができます。 I.C.T のような企業は、専門的なワンストップの SMT ソリューションを提供することに特化しており、顧客が特定の要件に合わせて理想的なプリンターを選択、設置、最適化できるよう支援します。当社は、お客様の投資が効率の向上、欠陥の削減、長期的な成功につながることを保証します。
