家庭用電化製品製造のための SMT 生産ライン の選択が、 機械の仕様を比較するという単純な問題であることはほとんどありません。産業用電子機器や自動車用電子機器とは異なり、消費者向け製品は、急速に変化する市場状況、製品ライフサイクルの短縮、および激しいコスト圧力の下で動作します。これらの現実により、SMT 回線の設計、構成、および長期的な運用の柔軟性に対して独自の要求が課されます。
多くのメーカーは、スピードや初期投資コストだけを最適化した SMT ラインでは、実際の生産が開始されると苦戦する可能性があることに、多くの場合手遅れになって気づきます。頻繁なモデル変更、混合コンポーネントタイプ、不安定な需要予測、限られた工場スペースなどはすべて、機器の選択時に明らかではない課題を引き起こします。
この記事では、実際の製造の観点から SMT ラインの選択にアプローチします。個々の機械に焦点を当てるのではなく、家庭用電化製品製造用の SMT ラインを構築またはアップグレードする際に、製品の特性、生産段階、工場の状態がどのように意思決定の指針となるべきかを検討します。
家庭用電子機器の製造は、工業用または自動車の PCBA 製造とは根本的に異なるロジックに基づいて行われます。自動車エレクトロニクスでは、長い製品ライフサイクル、厳格な法規制への準拠、長年にわたり安定した状態を維持する高度に制御されたプロセスが優先されます。産業用エレクトロニクスでは、堅牢性と変動の少なさが重視されることがよくあります。
対照的に、家庭用電化製品は急速に進化します。製品の改訂は頻繁に行われ、市場投入までの時間が非常に重要であり、消費者の需要に応じて生産量が急速に変化する可能性があります。これらの条件には、収量や効率を犠牲にすることなく適応できる SMT 系統が必要です。
単一製品の長期稼働環境では良好なパフォーマンスを発揮する SMT ラインでも、頻繁な切り替え、混合コンポーネント ライブラリ、圧縮された生産スケジュールの処理が必要になると、非効率になる可能性があります。
ほとんどの家電工場は、全体の生産量が大きい場合でも、多品種環境で稼働しています。個々の SKU は、交換または改訂されるまで、数週間または数か月しか実行できない場合があります。エンジニアリングの変更指示は一般的であり、ほとんどの通知なしに生産計画を調整する必要があることがよくあります。
これに関連して、実際の生産性は、機械の公称速度ではなく、ラインが製品間をいかに迅速かつ確実に切り替えることができるかによって決まります。セットアップ時間、プログラム管理、オペレーターとの対話はすべて、日々の生産に重要な役割を果たします。

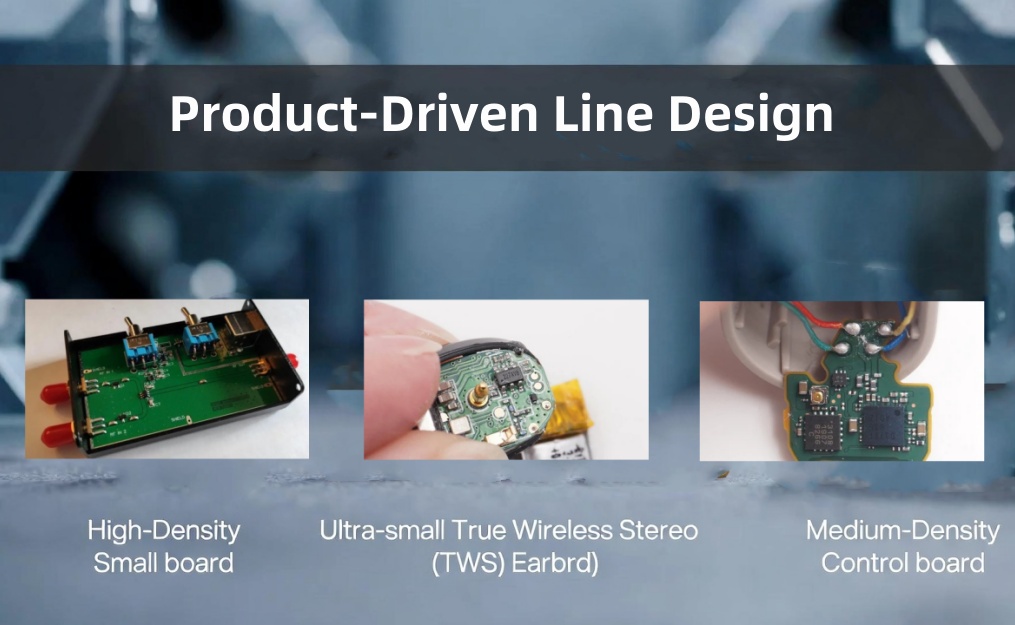

製品設計の決定は、SMT のライン要件を直接形成します。コンパクトな民生用デバイスは、多くの場合、単一の PCB 上に微細ピッチのコンポーネント、高密度のレイアウト、シールド構造、および混合熱質量を組み合わせています。これらの特性により、印刷、配置、リフロープロセスの変動に対する感度が高まります。
運用の観点から見ると、これらの設計主導の制約を早期に理解することは、量産開始後のコストのかかる再構成やプロセスの調整を回避するのに役立ちます。
高密度の家庭用電化製品には、通常、ファインピッチの BGA、QFN、CSP、小型受動部品が含まれます。 PCB のレイアウトはタイトで、はんだ付けマージンが狭いです。このようなアプリケーションでは、ピーク時のパフォーマンスよりも一貫性が重要です。
マシンが理想的な条件下で所定の仕様を達成できるかどうかが制限要因になることはほとんどありません。むしろ、長期にわたる生産作業、複数のシフト、頻繁な材料変更を通じて再現可能な結果を維持することが課題となります。
TWS イヤホンなどの製品には、別の一連の課題があります。 PCB は非常に小さく、パネル化公差は厳しく、製品のバリエーションは頻繁にあります。 フィクスチャ の精度、ボードハンドリングの安定性、素早いプログラム切り替えが重要になります。
このような環境では、切り替え中のわずかな非効率であっても、全体のスループットに大きな影響を与える可能性があります。柔軟性を考慮して設計された SMT ラインは、多くの場合、高速ではあるが適応性の低い構成よりも優れたパフォーマンスを発揮します。
スマート ホーム デバイスとコンシューマ コントロール ボードは通常、適度なコンポーネント密度と幅広い SKU を組み合わせた特徴を備えています。生産量はモデル間で大きく異なる可能性があり、需要予測が不確実であることがよくあります。
これらの製品の場合、SMT ライン設計は柔軟性と安定した出力のバランスをとる必要があります。装置は、頻繁なモデル変更と過度のセットアップの手間をかけずに継続的な生産の両方をサポートする必要があります。
コスト重視の家庭用電化製品では、歩留まり管理と運用効率が重視されます。コンポーネントの密度は低いかもしれませんが、多くの場合、生産量は多く、わずかな不良率でも収益性に顕著な影響を与える可能性があります。
このような場合、機器の信頼性、メンテナンスの容易さ、および長期的なプロセスの安定性は、通常、実用上のメリットが限られた高度な機能よりも大きな価値をもたらします。

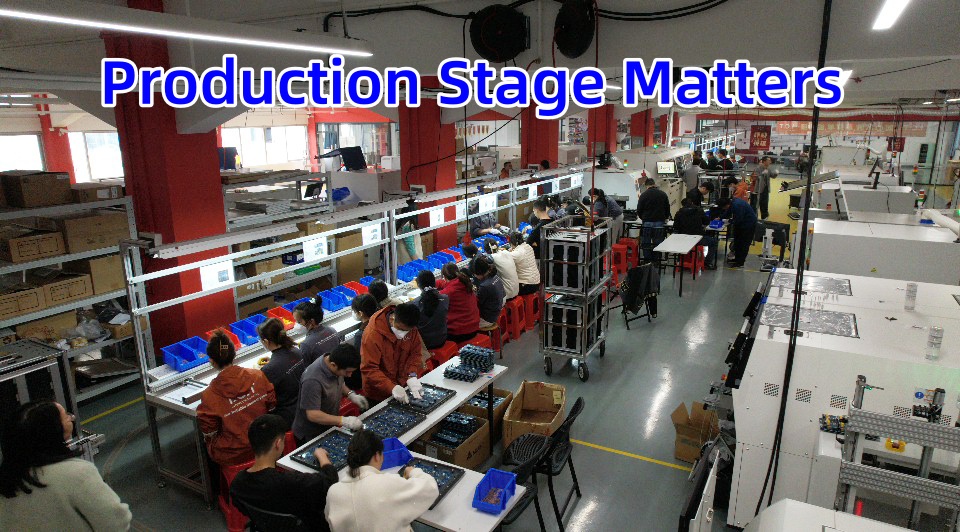

試作段階および新製品の導入段階では、生産量が少なく、設計が頻繁に変更されます。 SMT ラインは、迅速なプログラム作成、簡単なフィーダー設定、直感的な操作をサポートする必要があります。
この段階で高速自動化に過剰に投資すると、多くの場合、容量が十分に活用されず、不必要な複雑さが生じます。よりシンプルで柔軟な構成は、学習サイクルの短縮と量産へのスムーズな移行をサポートする傾向があります。
製品が安定した量産に入ると、優先順位が変わります。絶対的な柔軟性よりも、一貫した出力、予測可能な品質、オペレーターへの依存の軽減の方が重要になります。
この段階では、プロセス制御と検査の統合が長期にわたって歩留まりを維持する上で大きな役割を果たします。機器の選択では、主要な仕様よりも信頼性と再現性を重視する必要があります。
急成長する家電ブランドは、柔軟性のないシステムに縛られることなく生産を拡大するという、別の課題に直面しています。 SMT ラインは拡張を念頭に置いて設計する必要があり、大きな中断を伴うことなく追加容量や自動化を追加できるようにする必要があります。
戦略的な観点から見ると、モジュール式レイアウトと標準化されたインターフェイスは、高度にカスタマイズされた厳格な構成よりも成長への安全な道を提供します。
実際の製造経験から、長期にわたる SMT の問題のほとんどは、極端な技術的限界によって引き起こされるのではなく、時間の経過とともに蓄積される小さな不一致によって引き起こされます。
はんだペーストの印刷は、 依然として家庭用電化製品 SMT ラインにおいて最も重要なプロセスの 1 つです。初期設定の精度は重要ですが、多くの場合、長期的な再現性が真の差別化要因となります。
ステンシルの変更、材料の交換、オペレーターの交代後も安定したパフォーマンスを維持するプリンターは、サイクル タイムのわずかな改善よりも、歩留まりの一貫性に大きく貢献します。
ピック アンド プレース マシンは、 幅広いコンポーネント サイズ、パッケージング タイプ、方向に対応する必要があります。多品種生産では、フィーダ管理、ビジョンの安定性、効率的なプログラム切り替えが、最大装着速度よりも実際の生産性に大きな影響を与えます。
セットアップの複雑さを軽減し、オペレータに依存する調整を最小限に抑える機器は、多くの場合、全体的なパフォーマンスが向上します。
リフロー オーブンは 、SMT ライン計画中に過小評価されることがよくあります。熱質量が混合されたコンパクトな民生用ボードには、トゥームストーン、ボイド、不十分な濡れなどの欠陥を回避するために、安定した再現可能な熱プロファイルが必要です。
リフロー システムは、一定のプロファイル調整を必要とせずに、さまざまな製品にわたって一貫した熱挙動を実現する必要があります。

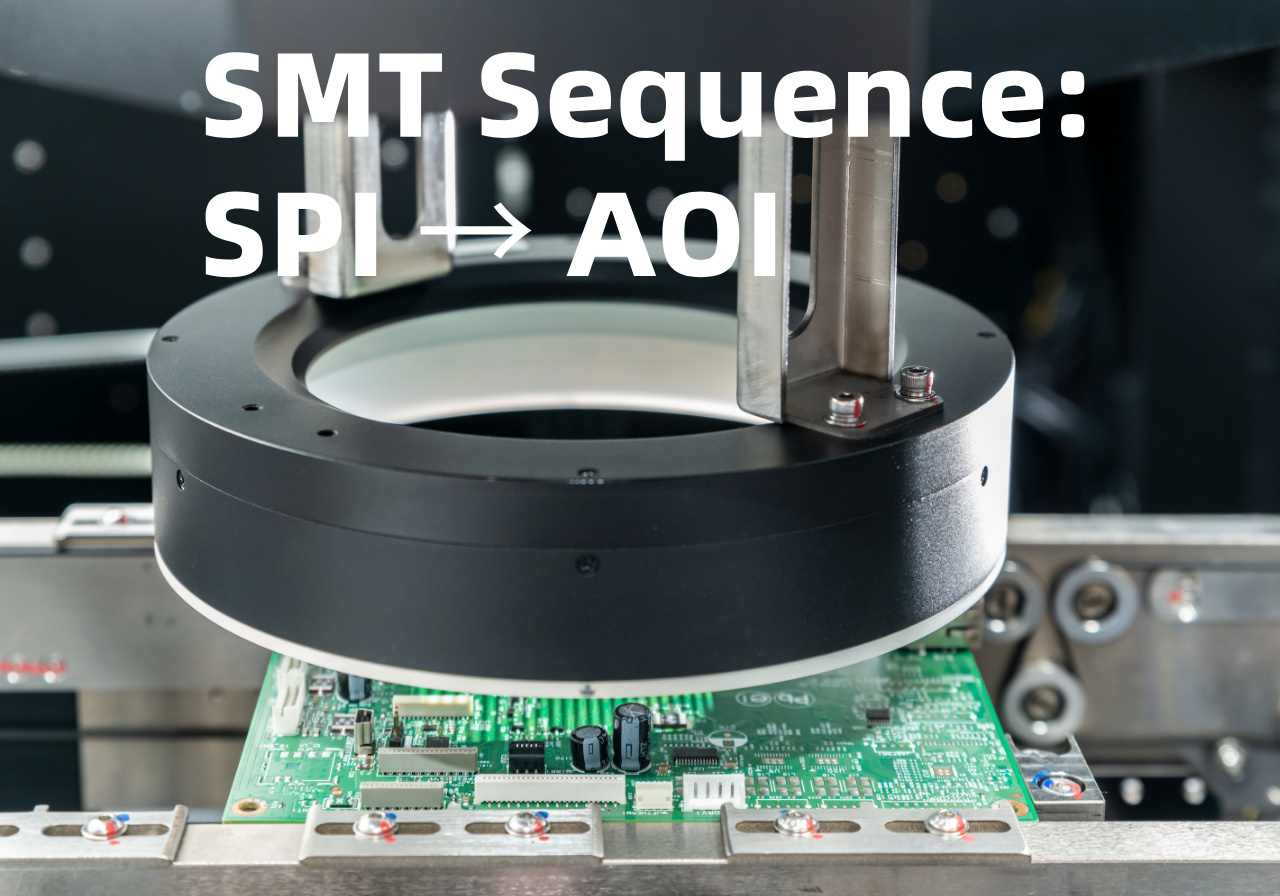

検査は、欠陥フィルターとしてのみ機能するのではなく、プロセス制御をサポートする場合に最大の価値をもたらします。 を適切に配置すると、 SPI と AOI プロセスのドリフトを早期に検出できるようになり、スクラップややり直しが削減されます。
目的は、検査範囲を最大化することではなく、上流プロセスを改善する実用的なフィードバックを提供することです。

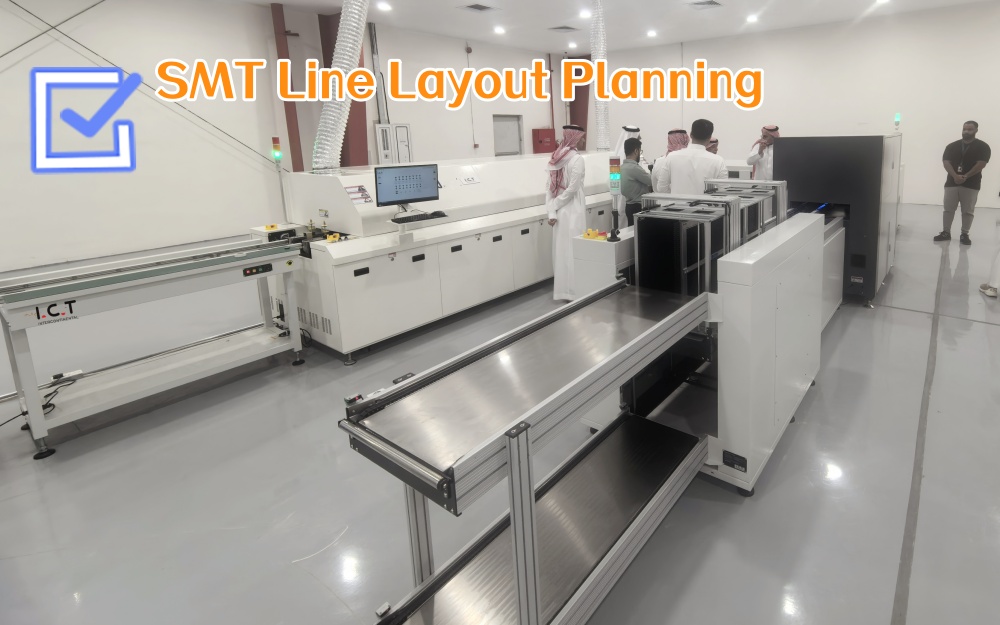

家庭用電化製品の製造では、工場のスペースが限られていることがよくあります。直線的なレイアウトはシンプルで効率的ですが、より多くの床面積が必要になります。 U 字型レイアウトは設置面積を削減し、オペレーターとの対話を改善できますが、材料の流れを慎重に計画する必要があります。
最適な選択は、製品構成、労働力の有無、将来の拡張計画によって異なります。
効率的な材料の流れにより、取り扱いエラーと段取り替え時間が削減されます。 SMT ライン レイアウトは、オペレーターの直感的な動き、明確な材料経路、最小限の交差通行をサポートする必要があります。
多品種環境では、マテリアルハンドリングにおける小さな非効率性が積み重なり、重大なダウンタイムにつながる可能性があります。
将来の拡張も初期設計段階から検討する必要があります。追加の機器用のスペースを確保し、標準化されたコンベア インターフェイスを使用し、レイアウトの柔軟性を維持することで、長期的な投資を保護することができます。

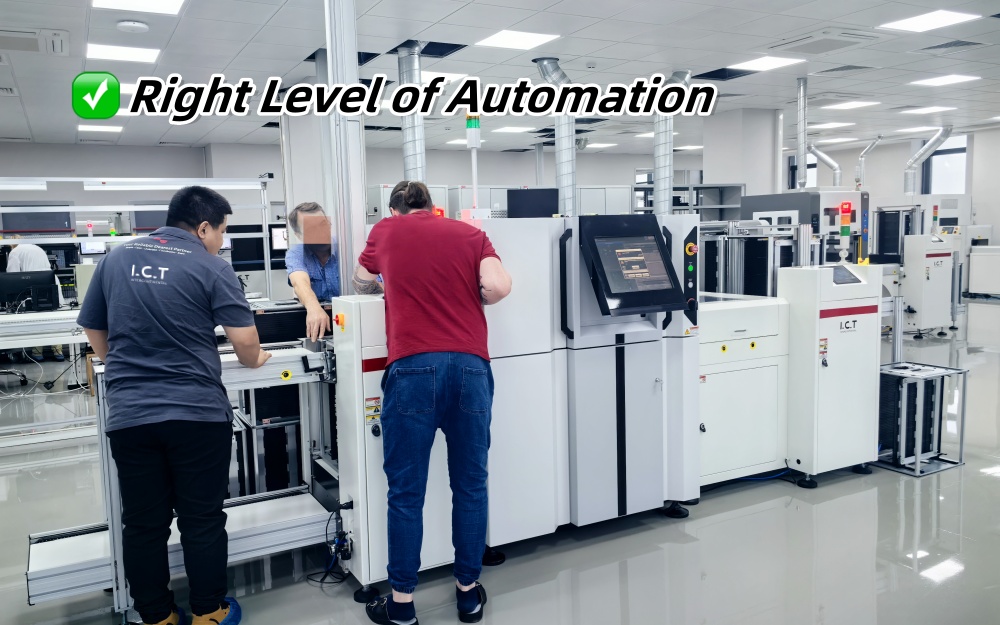

自動化は選択的に適用する必要があります。完全自動の SMT ラインは、安定した大量生産シナリオでは高い効率を実現しますが、頻繁な切り替え時には柔軟性が低下する可能性があります。
半自動ソリューションは、多くの場合、さまざまな家庭用電化製品を扱うメーカーにバランスの取れたアプローチを提供します。
現地の人件費と従業員のスキル レベルは、最適な自動化の程度に影響します。人件費が中程度でオペレーターの経験が豊富な地域では、過度の自動化は比例した利益をもたらさない可能性があります。
機器の選択は、理論上の効率向上ではなく、現実的な動作条件を反映する必要があります。
過剰な自動化により、セットアップが複雑になり、メンテナンスの負担が増大する可能性があります。生産の初期段階では、多くの場合、よりシンプルなシステムが、設計の変更や進化する需要への迅速な適応をサポートします。
戦略的に検査を配置することで、プロセスの問題を早期に特定できます。検査を冗長化すると、必ずしも品質が向上するわけではなく、コストが増加します。
効果的な検査戦略は、障害を文書化することよりも、欠陥の伝播を防ぐことに焦点を当てています。
検査データはプロセス調整にフィードバックされる必要があります。構造化データ分析がなければ、検査結果から得られる価値は限られています。
接続されたデータ ワークフローは、継続的な改善と長期的な収量の安定性をサポートします。
一般に、家庭用電化製品は自動車製品に比べて規制上のトレーサビリティ要件が少ない一方で、基本的なトレーサビリティは品質分析、保証管理、サプライヤーの説明責任をサポートします。
このような間違いは、工場の受け入れテスト中に見つかることはほとんどありませんが、大量生産が開始されてから数か月後に現れることがよくあります。
速度や初期コストのみに焦点を当てると、ダウンタイム、やり直し、プロセスの不安定性により、長期的な出費が増加することがよくあります。
切り替え時間は、高混合環境での出力に直接影響します。公称スループットのみに最適化されたラインは、日常の運用ではパフォーマンスが低下する可能性があります。
メンテナンスのアクセスしやすさ、スペアパーツの入手可能性、技術サポートの品質は、長期的な機器のパフォーマンスに大きく影響します。
このようなラインでは、頻繁な製品変更をサポートするために、柔軟な配置システム、コンパクトな基板処理、効率的なプログラム管理が優先されます。
バランスのとれた構成では、安定した印刷、適応性のある配置、およびさまざまな生産量に対応する適度な自動化が重視されます。
スケーラブルな設計により、メーカーは基本構成から開始し、需要の増加に応じて容量を拡張できるため、初期リスクが軽減されます。
実用的な家庭用電化製品の経験を持つサプライヤーは、生産上の課題を予測し、適切な構成を推奨するのに有利な立場にあります。
効果的な設置とトレーニングにより、立ち上げ時間が短縮され、オペレーターがより早く安定した生産に到達できるようになります。
信頼性の高いライフサイクル サポートにより、計画外のダウンタイムが削減され、長期的な投資が保護されます。
製品タイプと PCB の特性
現在および将来の生産量
工場スペース、労働力、成長計画
適切に選択された SMT ラインは、個々のマシンによって定義されるのではなく、システム全体が製品の進化、生産の安定性、ビジネスの成長をどれだけ効果的にサポートするかによって決まります。家庭用電化製品の製造において、成功は市場そのものと同じくらい迅速に適応できる生産ラインを構築できるかどうかにかかっています。
家庭用電化製品製造用の SMT ラインを計画または最適化している場合、製品と生産段階を明確に理解することが不可欠です。実際の工場の状況に基づいた、エンジニアリングに焦点を当てた実践的なディスカッションをご希望の場合は、お気軽にお問い合わせください。 > > > > > >
1. 家庭用電化製品の SMT ラインが他の業界と異なる点は何ですか?
家庭用電化製品 SMT ラインは、長期にわたる単一製品の安定性ではなく、多品種混在、頻繁な切り替え、高速な立ち上げをサポートする必要があります。
2. 家庭用電化製品には全自動の SMT ラインが常に必要ですか?
いいえ。初期段階の製品や頻繁に変更される製品の場合、多くの場合、半自動またはモジュール式の SMT ラインが実際の効率を向上させます。
3. 歩留まりに最も大きな影響を与える SMT プロセスはどれですか?
通常、はんだペーストの印刷とリフローの熱制御は、歩留まりの安定性に最も大きな影響を与えます。
4. SMT の検査はどのように計画すべきですか?
検査は、単に欠陥を検出するのではなく、実用的なプロセスのフィードバックを提供するように位置付けられる必要があります。
