SMT Barcode Inkjet Printer
| 数量： | |
|---|---|

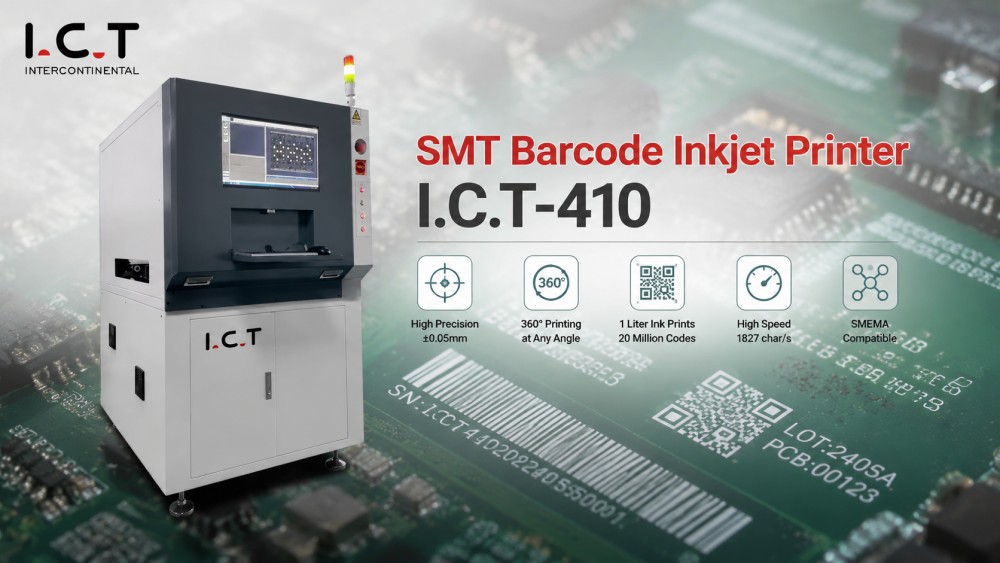

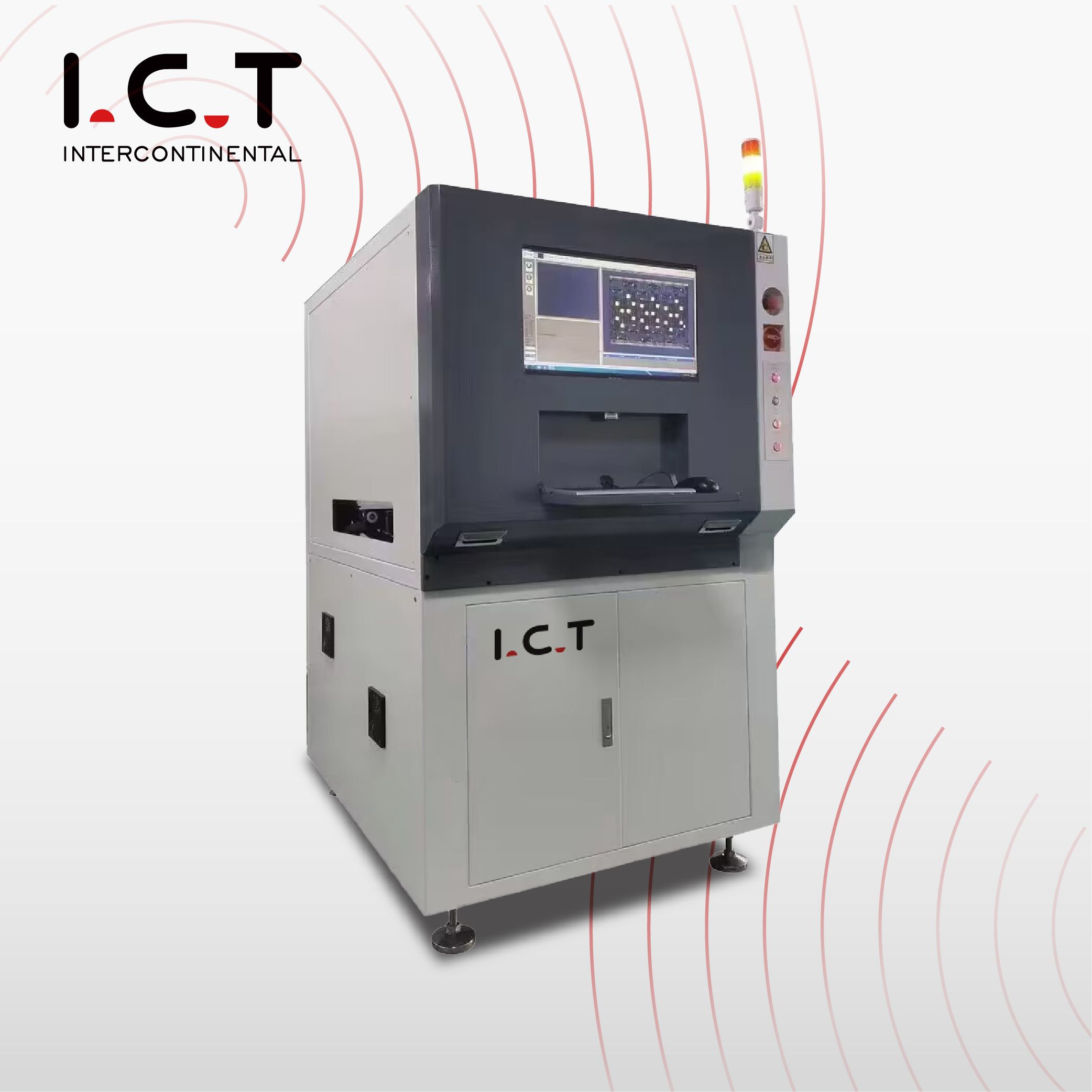

| PCB 貼り付け凡例 インクジェット バーコード プリンター
I.C.T-410 は、PCB の凡例、バーコード、ロゴを正確に印刷します。 50×50mm ～ 450×340mm、高さ 25mm までの PCB を扱います。 ±0.05mmの精度により、コードが鮮明で読みやすいことが保証されます。オペレーターは直観的なソフトウェアを使用して、印刷ジョブの作成と監視を行います。 ERP と MES の統合により、バッチ、材料、製造番号の自動追跡が可能になります。このプリンターは、SMT ライン全体のトレーサビリティ、効率、品質を向上させます。
| SMT インクジェットバーコードプリンターの特徴
高速 PCB 凡例印刷
一貫した結果を伴う高速で正確な印刷を実現します。マルチアングル印刷は、複雑な PCB レイアウトをカバーします。インクの厚さは 2µm 未満のままで、凡例やバーコードがきれいで読みやすくなります。
コードと凡例の自動管理
凡例とバーコードを自動的に読み取り、記録し、検証します。印刷の問題が発生した場合は、アラートによってオペレーターに通知されます。エラーを減らし、トレーサビリティを確保します。
柔軟な統合と操作
X、Y、Z、R 軸はマルチアングル印刷用に自動的に調整されます。 ERP/MES 接続により、バッチ データと製品データを取得できます。 SMT ワークフローへの統合はスムーズかつ効率的です。
直感的なソフトウェア インターフェイス
オペレーターは、印刷ジョブを編集し、凡例を生成し、結果を簡単に監視できます。最小限のトレーニングが必要です。大量生産において複数のボードを効率的に管理できます。
| SMT インクジェット バーコード プリンターの仕様
| アイテム | I.C.T-410 |
|---|---|
| プリンターのブランド | 日立/KGK (日本) |
| 解決 | 40μm（オプション：50μm、60μm） |
| 印刷速度 | 1827文字/秒 |
| 印刷精度 | ±0.05mm |
| 印刷角度 | 360° |
| 印刷高さ | 0.6～7.0mm |
| 輸送の高さ | 900±20mm |
| コンベヤー速度 | 0～100,000mm/min |
| 輸送方向 | 左右;右側;左左;右右 |
| 2次元コードサイズ | 3×3～6×6mm |
| 2次元コードサイズ偏差 | ±0.2mm |
| 文字パターン | 5、7、9、10、12、14、16、24、32 |
| 1回の最大印刷行数 | 4行 |
| インクの寿命 | 1リットルのインクで2000万個のQRコードを印刷できる |
| インクの厚さ | <2μm |
| PCBサイズ | 最小 50×50 mm ～ 最大 450×340 mm;厚さ0.5×6mm |
| 上面の高さ: PCB | <25mm |
| PCBの底面高さ | <25mm |
| 電源 | AC220V/50Hz、合計電力：2500W |
| 空気圧 | 0.5～0.6MPa |
| 寸法 | L1050×W1020×H1600mm |
| 重さ | 550kg |
| ポジションシステム | CCD+マーク |
| 動作モード | X、Y、Z、Rの動き |
| 位置決め機能 | 自動撮影と2、3、4点測位をサポート |
| コード読み取り機能 | 二次元コードを自動で読み取り、データを保存、読み取り不可の場合は記録、警報 |
| システムアクセス | ERP/MES/SAPと相互接続し、作業、バッチ、材料情報、コードを自動取得 |
| オプション | OCR文字認識、バックコードスキャンと印刷、白インクマシン |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| SMT ライン機器リスト
I.C.T は、PCB ローダーおよびアンローダー、スクリーン印刷、SMT ピックアンドプレース機、SPI、AOI、リフロー オーブン、コンベア、PCB ハンドリング、およびクリーニング ステーションを統合したターンキー SMT 生産ラインを提供しています。各ラインは、高効率、トレーサビリティ、および一貫した品質を実現するように設計されています。 ERP/MES統合により、生産データが自動的に収集されます。 I.C.T は、グローバルなインストール、トレーニング、サポートを提供します。これらのラインは、工場のワークフロー全体にわたってスムーズな操作、最小限のダウンタイム、最適な PCB 組み立て結果を保証します。
| 顧客成功ビデオ
I.C.T はウズベキスタンの大手電子機器メーカーを支援しました。クライアントの施設は、PCB、SSD、およびメモリ モジュールを生産します。初期設定から実稼働テストまで、I.C.T のエンジニアは、凡例とバーコードの印刷、配置、SPI、AOI、リフローなど、SMT と DIP ラインの統合を支援しました。クライアントは、I.C.T の迅速な問題解決、エンジニアの専門知識、安全な梱包、高い機器の信頼性を賞賛しました。このソリューションにより、トレーサビリティ、生産速度、全体的なラインのパフォーマンスが向上し、一貫した高品質の PCB 出力が可能になりました。
| 専門的なトレーニングとサポート
I.C.T は、オンサイトでの設置、試運転、オペレーターのトレーニングを提供します。エンジニアは、ソフトウェアの運用、ライン統合、予防保守を通じてクライアントを指導します。トレーニングは、ワークフローの効率、安全性、トラブルシューティングに重点を置いています。お客様は、PCB の凡例印刷を使用して SMT 行を管理することに自信を持ち、長期にわたる高品質の生産を保証します。質問や緊急サポートにはグローバル サポートをご利用いただけます。
|お客様からの賞賛
クライアントは、I.C.T のエンジニアのプロ意識と迅速な対応を高く評価しています。プリンターの品質、安心な梱包、使いやすさが高く評価されています。迅速な問題解決により、スムーズな設置と信頼性の高い生産が保証されます。お客様からは、SMT ライン全体にわたるトレーサビリティ、効率、および全体的な PCB アセンブリ品質の向上が報告されています。
| 私たちの認証
I.C.T-410 プリンタは、CE、RoHS、ISO9001 認証と複数の特許を取得しています。これらにより、安全性、信頼性、国際的なコンプライアンスが保証されます。お客様は自信を持ってプリンタを SMT 行に統合し、PCB 上に正確で読みやすく追跡可能な凡例とバーコードを実現できます。
