I.C.T-S1200
I.C.T
spi machine
| 数量： | |
|---|---|

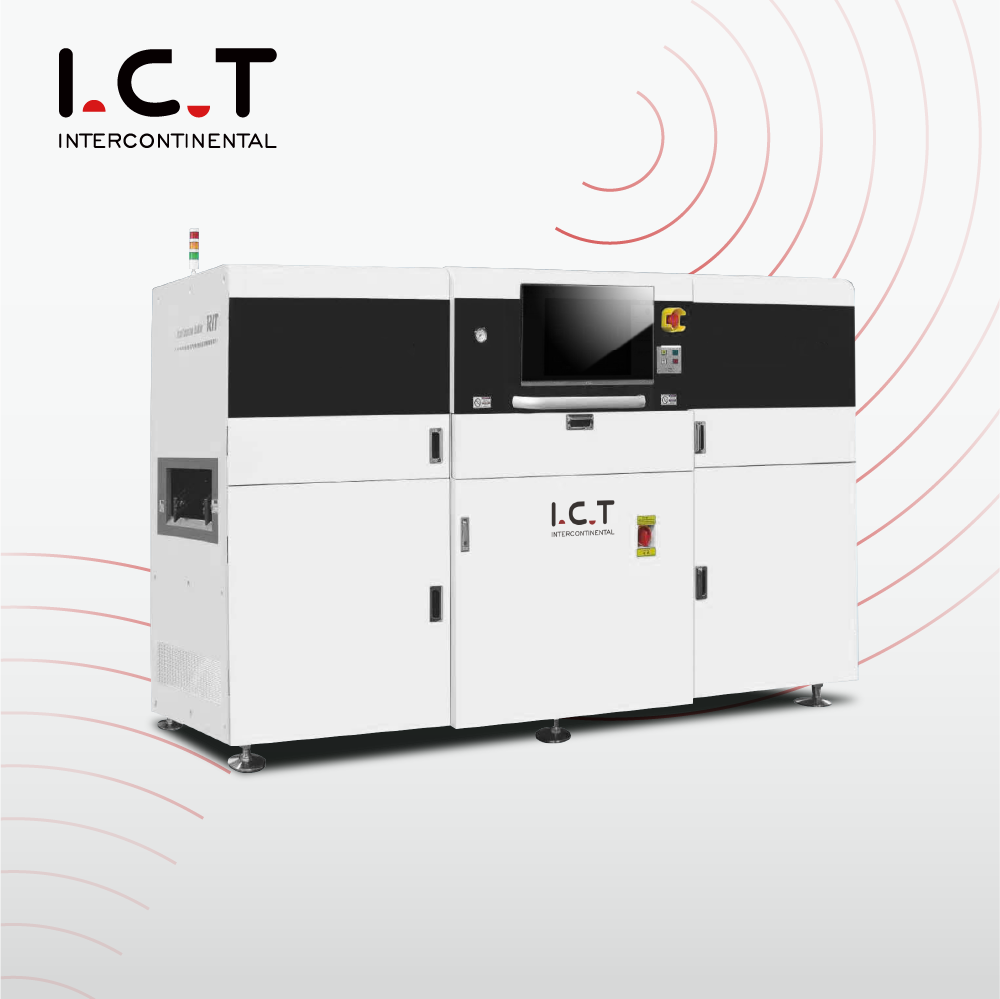

| SMT SPIはんだペースト検査機
I.C.T の SMT SPI はんだペースト検査機は、プロセスの早い段階ではんだペースト塗布の欠陥を検出することで、プリント基板アセンブリの品質を向上させるように設計されています。この高度な装置は、3D イメージング技術を使用して、はんだデポジットの体積、高さ、面積、形状を高精度で測定し、コストのかかる再作業や故障につながる可能性のあるペースト不足やブリッジングなどの問題を防ぎます。大量のエレクトロニクス製造に最適で、最大 450x500mm の PCB サイズをサポートし、シームレスな操作のために SMT ラインに簡単に統合できます。 25 年以上の経験により、I.C.T はこのマシンが世界基準を満たしていることを保証し、お客様が効率的な生産を達成し、廃棄物を削減し、半導体や PCBA などの分野で競争力を維持できるよう支援します。当社の SMT SPI はんだペースト検査機を選択することで、メーカーは需要分析から最終調整までのワークフローを最適化できます。
| 特徴

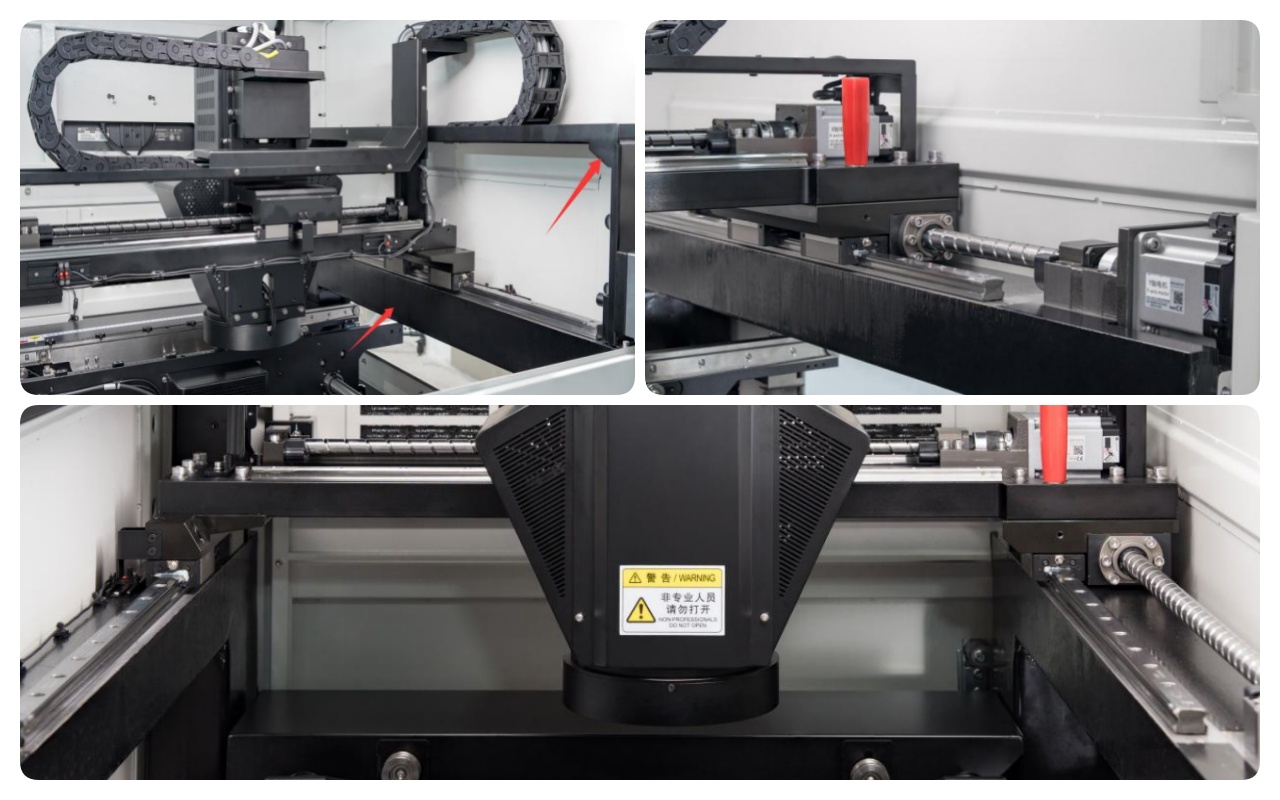

SMT SPI はんだペースト検査機のプラットフォーム システムは、高速動作時の安定性を確保するために高品質の素材で構築された頑丈なフレームを備えています。この設計により、振動が最小限に抑えられ、一貫した検査結果を得るために重要な位置合わせ精度が維持されます。さまざまな PCB の厚さとサイズをサポートしているため、さまざまな製造ニーズに多用途に対応できます。 I.C.T のエンジニアリング チームは、要求の厳しい環境に対応できるようにこのシステムを最適化し、長期的な信頼性と低いメンテナンス コストを実現しました。ユーザーは、迅速なセットアップと既存のラインへの簡単な統合の恩恵を受け、安全性やパフォーマンスを犠牲にすることなく全体的な生産性を向上させることができます。

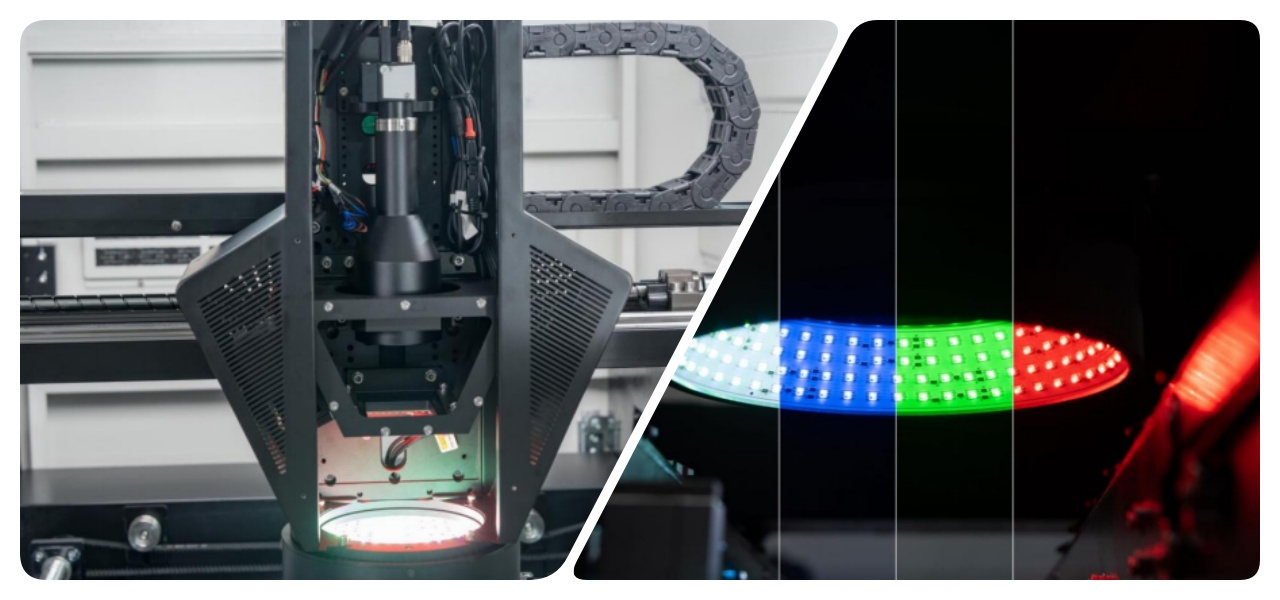

高解像度カメラと 3D プロジェクション技術を備えた SMT SPI はんだペースト検査機のビジョン システムは、はんだペーストの堆積の詳細な画像をキャプチャします。体積や高さなどのパラメータをリアルタイムで分析し、ミクロンレベルの精度で欠陥を特定します。このシステムは、さまざまな照明条件や複雑な基板レイアウトに適応し、完全なカバレッジを保証します。 I.C.T には、誤検知を削減するスマート アルゴリズムが組み込まれており、オペレーターが真の問題に集中できるようになります。その結果、メーカーは歩留まりの向上とスループットの高速化を実現し、欠陥のない製品に対する業界の要求に応えます。

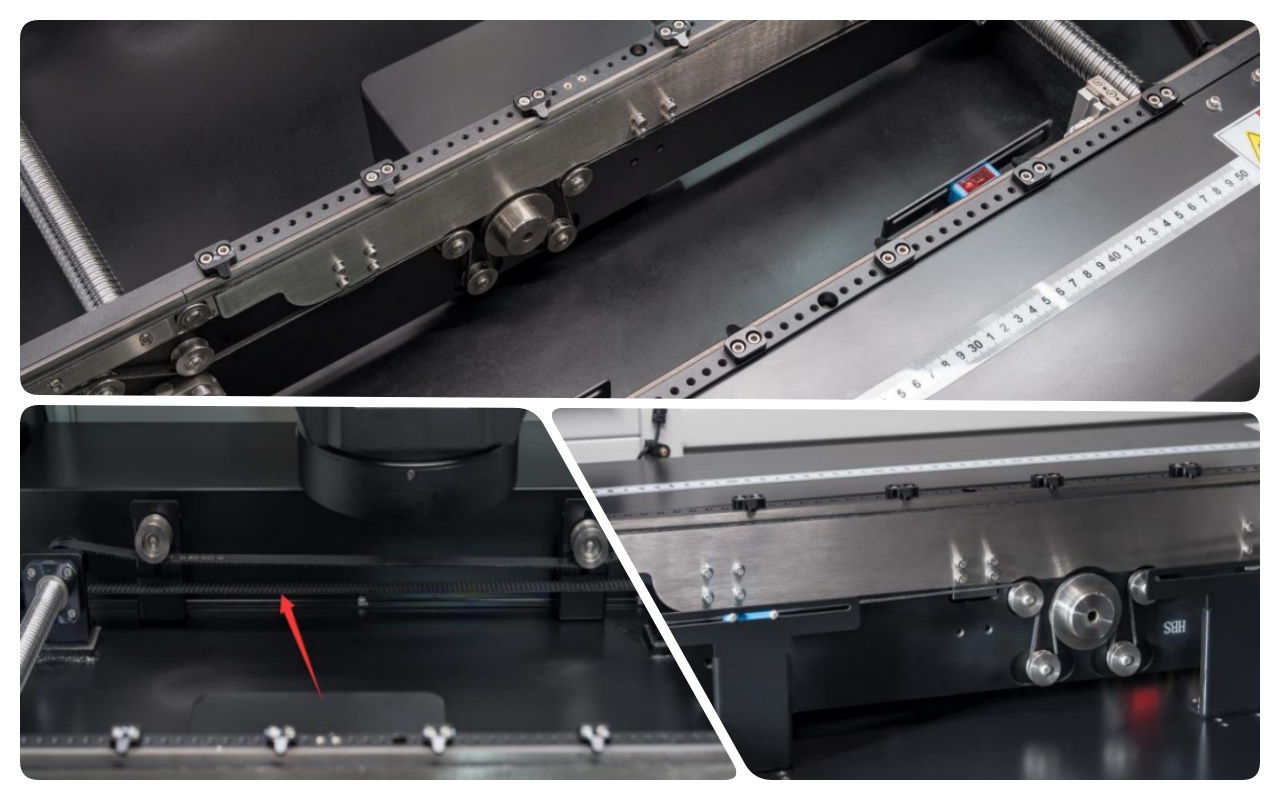

搬送システムは、さまざまな基板サイズに自動的に調整される自動コンベア ベルトを通じて、スムーズな PCB の取り扱いを容易にします。手動介入なしで検査のための正確な位置決めが保証され、取り扱いエラーとサイクルタイムが削減されます。耐久性のあるコンポーネントで構築されたこのシステムは、多忙な生産現場での効率を高めるためのデュアル レール オプションをサポートしています。 I.C.T はユーザーフレンドリーな設計に重点を置いているため、移行中のダウンタイムが最小限に抑えられ、お客様が継続的な運用を維持できるようになります。この機能は、コストを管理しながら製造をスケールアップするための鍵となります。
| リフロー炉仕様
| モデル | I.C.T-S510 | I.C.T-S510D | I.C.T-S1200 |
| PCBサイズ | 60×50〜510×510mm | 50*60~510*310mm デュアルレール 50*60～510*580 シングルライ | 80*80~1200*500mm |
| PCB チックネス | 0.5～5.0mm | ||
| PCB重量 | 5.0kg以下 | ||
| コンベヤー 調整 | 手動/自動 | ||
| 測定タイプ | 高さ、面積、体積、オフセット、ブリッジ、形状（印刷欠け、錫不足、錫過剰、ブリッジ、オフセット、 形状異常、表面汚れ） | ||
| ペーストの高さ | 0～550μm | ||
| 最小パッドピッチ | ≥100um | ||
| 測定原理 | 3D白色光PSLM PMP（プログラマブル空間光変調、位相測定プロフィロメトリー） | ||
| 検査ヘッド数量 | 1 | ||
| カメラのピクセル | 5M、(10M/12Mはオプション) | ||
| 検出速度 | 0.35～0.5秒/FOV | ||
| プログラム時間 | 5～10分 | ||
| データ型 | ガーバー データ 274D/274X、スキャン PCB | ||
| 力 | AC220、50/60Hz、1KVA | ||
| 機械寸法 | W1015×D1195×H1495mm | W1015*D1460*H1495mm | W1840*D1450*H1495mm |
| 重さ | 850kg | 950kg | 1500kg |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| SMT ライン機器リスト
当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| カスタマーサクセスビデオ
I.C.T は最近、北米の美容機器メーカーの 2 つの SMT 生産ラインの海外設置と工場受け入れテスト (FAT) サポートを成功裡に完了しました。このプロジェクトには、正確な部品識別のためのレーザーマーキングマシン、完璧なペースト塗布を保証する当社の SMT SPI はんだペースト検査機と組み合わせた SMT プリンタ、高速部品実装のためのパナソニック ピックアンドプレース機、信頼性の高いはんだ付けのための Heller リフローオーブン、組み立て後の品質チェックのための AOI 検出システム、シームレスな材料フローのための PCB コンベヤなどの高度な機器の導入が含まれます。 PCBA 洗浄機で残留物を除去し、自動はんだペースト保存加温器で材料の完全性を維持します。当社のエンジニアは現場でのトレーニングと最適化を提供し、スムーズな生産受け入れにつながりました。この訴訟は、世界市場で効率と製品品質を向上させるターンキー ソリューションを提供するという I.C.T の取り組みを浮き彫りにしています。
| プロフェッショナルなグローバルトレーニングとサポート
I.C.T は、SMT SPI はんだペースト検査機をライフサイクル全体にわたってサポートするための包括的なサービスとトレーニング プログラムを提供します。当社のサービス センターのグローバル ネットワークは、設置、メンテナンス、トラブルシューティングを迅速な応答時間で提供し、ダウンタイムを最小限に抑えます。経験豊富なエンジニアがオンサイトまたはリモートのセッションを実施し、操作、校正、ソフトウェアのアップデートをカバーします。トレーニングにはオペレーターのスキルを構築するための実践的な練習が含まれており、安全で効率的な使用を保証します。また、継続的な技術サポート、スペアパーツの供給、プロセス最適化に関するコンサルティングも提供します。この総合的なアプローチは、お客様が機器のパフォーマンスを最大化し、生産の変化に適応し、エレクトロニクス製造における長期的な成功を達成するのに役立ちます。
| お客様からの賞賛
お客様は、I.C.T のエンジニアの専門知識と設置時の献身を高く評価しています。これらは、欠陥を正確に検出する際の当社の SMT SPI はんだペースト検査機の優れた性能を強調しています。機器が完璧な状態で届くことを保証する当社の安全な梱包と効率的な輸送方法は、多くの人に高く評価されています。質問や問題に対する迅速な対応により強い信頼が築き上げられ、当社のサポートがいかに迅速かつ効果的に問題を解決するかが顧客から高く評価されています。
| 私たちの認証
I.C.T は、安全コンプライアンスの CE、環境基準の RoHS、品質管理の ISO9001 などの主要な認証を取得しています。また、当社はエレクトロニクス製造における革新的な技術に関する複数の特許を取得しています。これらの認定は、高い基準と継続的な改善に対する当社の取り組みを示しています。当社の SMT SPI はんだペースト検査機が世界的な規制を満たしていることを顧客に保証し、生産プロセスの信頼性と持続可能性を促進します。
| 私たちと工場について
I.C.T は、独自の研究開発および生産施設を備えた大手エレクトロニクス製造ソリューション プロバイダーです。 2012 年に設立され、12,000 平方メートルの敷地に 20 名のエンジニアを含む 89 名を超えるスタッフが在籍しています。当社の登録資本金 3,000 万ドルは急速な成長を支え、72 か国の 1,600 以上の顧客にサービスを提供しています。世界中に支社を構え、計画から最適化までワンストップのサービスを提供します。当社の工場は、製品の卓越性を保証するための厳格なテストワークフローと堅牢な品質管理システムを備えています。
