I.C.T-510
I.C.T
PCB Laser Marking
| 数量： | |
|---|---|

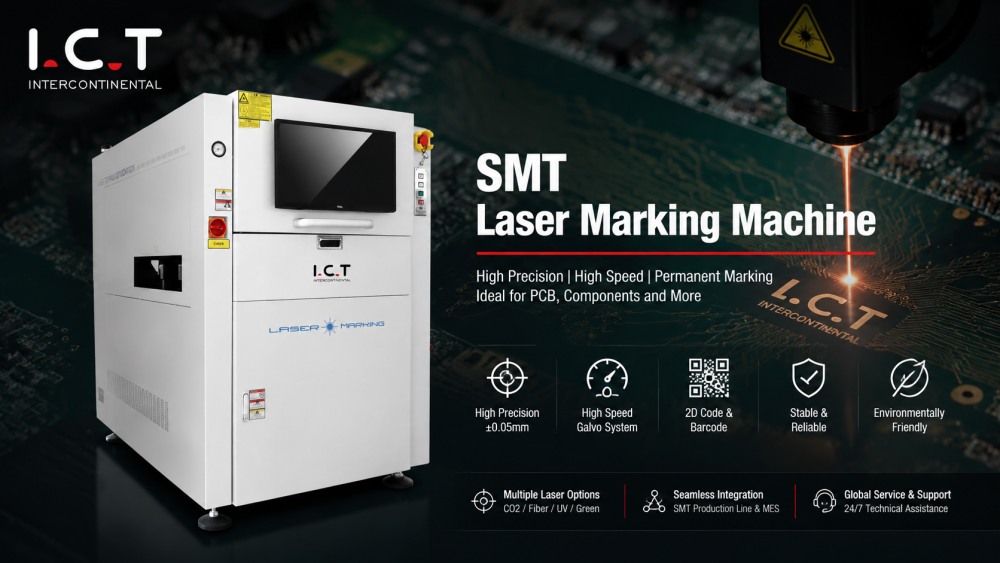

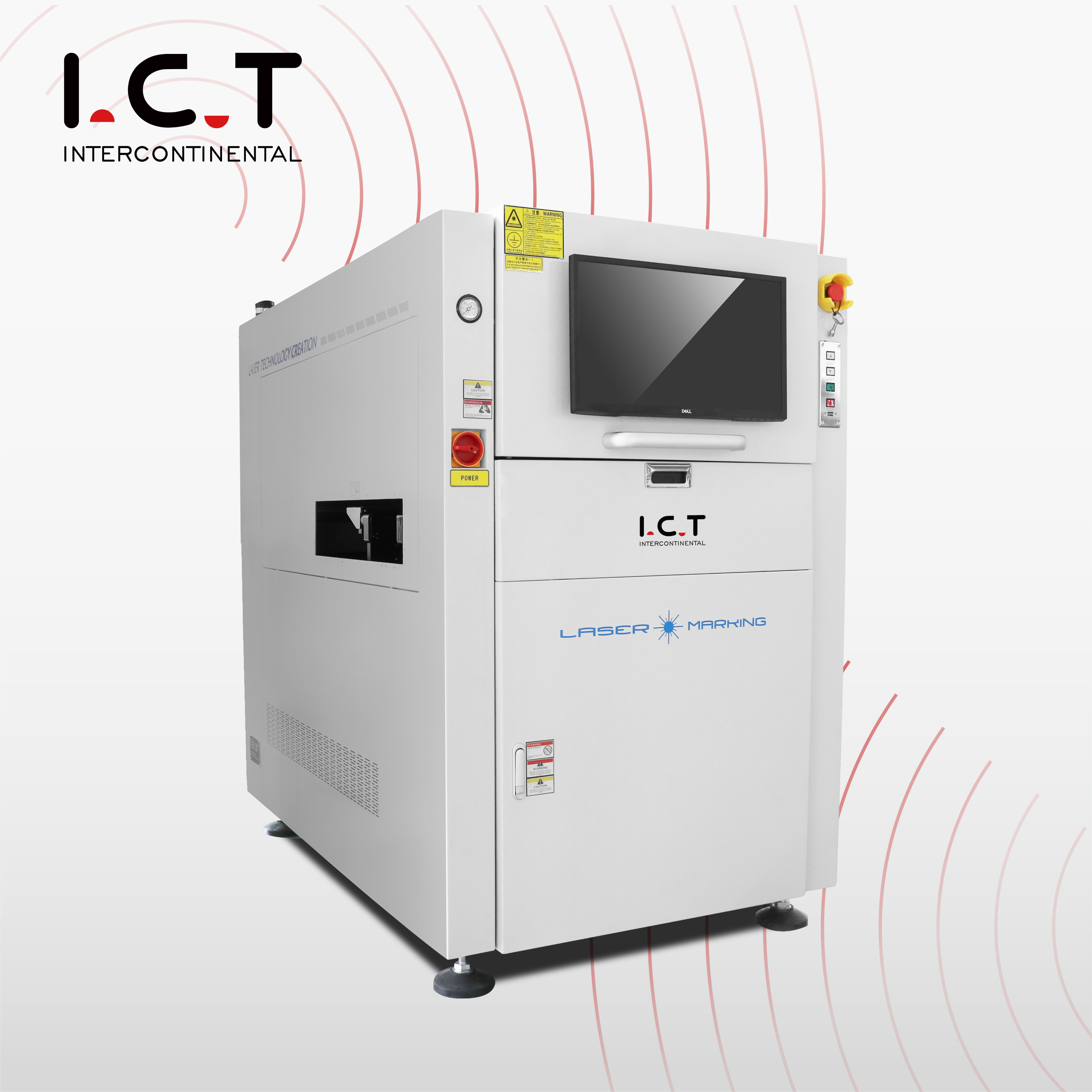

| CO2レーザーマーキングマシン
I.C.T CO2 レーザーマーキングマシンは、PCB に安定した高速かつ正確なマーキングを提供します。 UV、グリーン、ファイバー、CO2 レーザー タイプをサポートしており、QR コード、バーコード、およびグラフィックを上部と下部の PCB 面に印刷できます。ソフトウェアにより、ジョブのセットアップ、自動コード読み取り、読み取り不可能なマークのアラーム通知が可能になります。 MES と ERP の統合により、マシンはリアルタイムで生産データを記録して返します。信頼性が高く、高速で追跡可能な PCB マーキングを必要とする電子機器メーカーに最適です。

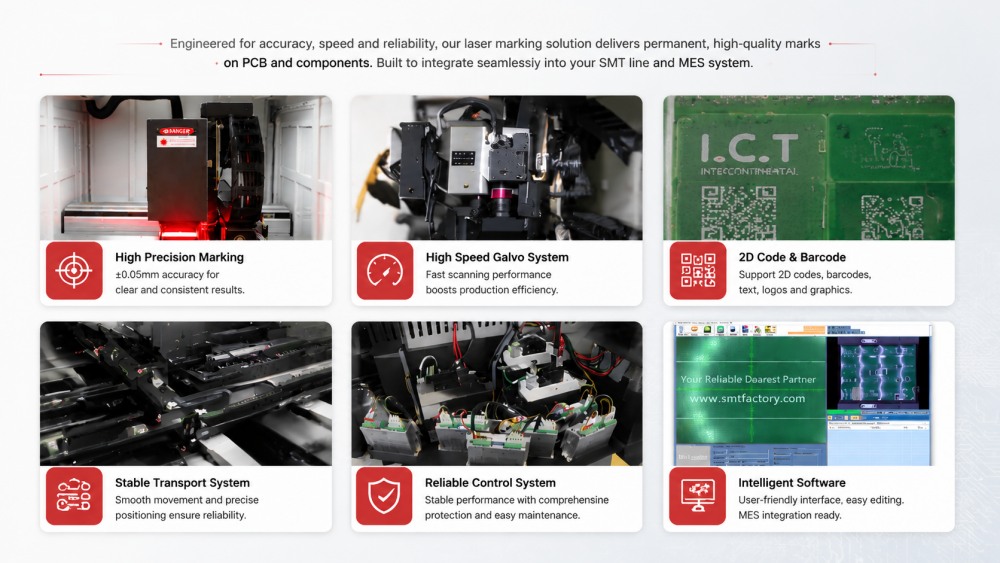

| SMT レーザーマーキングマシンの特徴
マルチレーザー機能
CO2、ファイバー、UV、グリーン レーザーをサポートします。各レーザーは工場出荷時に自動的に Z 軸調整が行われています。 FR4から金属、プラスチック表面まで、さまざまなPCB材質に適しています。
高速かつ正確なマーキング
高速振動ミラーとCCD位置決めシステムを搭載。マーキング精度は±0.05mmに達し、各コード、テキスト、ロゴが正確で読みやすいことを保証します。
統合されたソフトウェアと自動化
ソフトウェアにより、ジョブの編集、多点位置決め、MES/ERP 統合が簡単に行えます。自動コード読み取りにより結果がログに記録され、マーキング エラーに対してアラームがトリガーされるため、間違いが減り、トレーサビリティが向上します。
環境に優しい操作
消耗品がなく、メンテナンスフリーで環境にも安全です。転載防止機能により重複マークを防止します。オフライン モードとオンライン モードの両方がサポートされており、柔軟な制作が可能です。
| SMT レーザーマーキングマシンの仕様
| アイテム | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| PCB 反転関数 | PCB フリッパー内 | PCB フリッパー内 | n/a | n/a |
| max PCBサイズ | L380×W380mm | L510×W450mm | L510×W400mm | L510×W460mm |
| マーキング範囲 | 280×380mm | 460×450mm | 430×400mm | 510×460mm |
| 寸法 | 835×1488×1566mm | 974×1528×1616mm | 1054×1568×1523mm | 1054×1470×1523mm |
| 重さ | 700kg | 800kg | 750kg | 800kg |
| PCB厚さ | 0.5～5mm | 0.5～10mm | 0.5～5mm | 0.5～10mm |
| マーキング速度 | <7000mm/秒 | <7000mm/秒 | <6000mm/秒 | <6000mm/秒 |
| レーザーの種類 | UVレーザー、グリーンレーザー、ファイバーレーザー、CO2レーザー | |||
| レーザー波長 | UV: 355nm、緑色: 532nm、ファイバー: 1064nm、CO2: 10600nm | |||
| レーザー出力 | UV：3W（5/10Wオプション）、グリーン：10W、ファイバー：20W、CO2：30W | |||
| レーザーZ軸リフティング | 自動 | |||
| マーキング精度 | ±0.05mm | |||
| PCB 安全高さ | トップ<25mm;底部<20mm | |||
| 適用される製品 | QR コード、PCB インク、緑/青インク、銅、アルミニウムなど。 | |||
| ポジションシステム | CCD+マーク | |||
| 動作モード | レーザーの X/Y 移動 | |||
| 文字の種類 | TrueType、JSF、SHX、DMF フォント | |||
| 最小文字高さ | 0.1～0.4mm | |||
| コンベヤー速度 | 0～4500mm/分 | |||
| 力 | AC220V、50/60Hz、合計3000W | |||
| 空気圧 | 0.5～0.6MPa | |||
| 標準 | 煙清浄器 | |||
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| SMT ライン機器リスト
I.C.T は、PCB ローダー/アンローダー、スクリーン印刷、ピックアンドプレイス、SPI/AOI 検査、リフロー、ウェーブはんだ付け、コーティング、ディスペンス、コンベア、洗浄ステーションを組み合わせたターンキー SMT、DIP、およびコーティング ラインを提供しています。各ラインは、高効率、製品のトレーサビリティ、品質管理のために最適化されています。 MES/ERP の統合により、作業、バッチ、材料の自動追跡が保証されます。グローバルな設置、トレーニング、サポートにより、あらゆるエレクトロニクス製造ワークフローにわたってシームレスな工場運営、最小限のダウンタイム、一貫した生産が実現します。
| 顧客成功ビデオ
I.C.T はウズベキスタンの大手電子機器メーカーを支援しました。クライアントは、PCB、SSD、メモリ モジュールを生産する施設を構築しました。ラインのセットアップから生産テストまで、I.C.T のエンジニアは、マーキング、配置、SPI、AOI、リフローを含む、SMT、DIP、コーティング ラインの統合を指導しました。クライアントは、迅速な問題解決、技術指導、安全な梱包、高い信頼性を強調しました。統合ソリューションにより、トレーサビリティ、生産効率、全体的なラインのパフォーマンスが向上し、一貫した高品質の出力が可能になりました。
| 専門的なトレーニングとサポート
I.C.T は、設置、試運転、オペレーターのトレーニングを含む完全なオンサイト サポートを提供します。エンジニアはレーザーの操作、ラインの統合、メンテナンスの手順を教えます。トレーニングにより、安全で効率的な操作が保証され、ダウンタイムが削減されます。お客様は、トラブルシューティングとワークフロー最適化のためのグローバル サポートに即座にアクセスできるため、SMT、DIP、およびコーティング ライン全体を安心して管理できます。
|お客様からの賞賛
クライアントは、I.C.T のエンジニアのプロ意識、対応力、明確な指導を高く評価しています。 CO2 レーザーマーキングマシンは、精度、信頼性、統合の容易さで高く評価されています。お客様は、安全な梱包、迅速な問題解決、業務効率を高く評価しています。信頼性の高い機器と迅速なサポートの組み合わせにより、スムーズな試運転と高品質の生産が保証されます。
| 私たちの認証
I.C.T CO2 レーザー マーキング マシンは、CE、RoHS、ISO9001 認証、および複数の特許を取得しています。コンプライアンスにより、安全性、信頼性、高性能が保証されます。お客様は自信を持って機械を SMT ラインに組み込むことができ、PCB での正確で追跡可能で耐久性のあるマーキングを実現できます。
