現代の SMT 製造では、ほとんどの品質問題はコンポーネントの配置やリフローに起因するものではありません。これらは、はるかに早い段階、つまりはんだペーストの印刷段階から始まります。はんだペーストの検査欠陥は、たとえ下流プロセスがまだ安定しているように見えても、SMT プロセスが制御不能になっていることを示す最初の目に見えるシグナルであることがよくあります。
はんだペースト検査 (SPI) は、 最も初期の完全に定量的な品質ゲートであるため、 ボードに値が追加された後に欠陥を検出する AOI や機能テストとは異なり、SPI はコンポーネントを配置する前に組み立てプロセスの基礎が正しいかどうかを評価します。はんだペーストの検査欠陥が無視されたり誤解されたりすると、メーカーはトゥームストーン、不十分なはんだ接合、はんだブリッジ、BGA ボイドなどの下流側の問題に遭遇することがよくあります。 SMT ライン で独自の役割を果たします。
信頼性の高いエレクトロニクス製造では、SPI は単なる検査ステップとして扱われなくなりました。自動車メーカー、産業メーカー、および EMS メーカーは、AOI や機能テストでの故障を待つのではなく、歩留まり性能の先行指標としてはんだペースト検査の欠陥を使用することが増えています。この変化は、データ駆動型の SMT プロセス制御への広範な動きを反映しています。
はんだペースト検査の欠陥がなぜ発生するのか、そしてなぜそれが非常に重大なのかを完全に理解するには、まず、最新の SMT 生産ラインではんだ ペースト検査装置がどのように動作するかを理解することが不可欠です 。 SPI の原理、測定ロジック、システム統合を明確に理解することは、多くの欠陥がプロセスの後半ではなく印刷段階で発生する理由を説明するのに役立ちます。
この記事では、SMT で最も一般的なはんだペースト検査の欠陥に焦点を当て、その根本原因を説明し、最も重要なこととして、実際の運用環境でそれらを修正する実用的な方法を提供します。

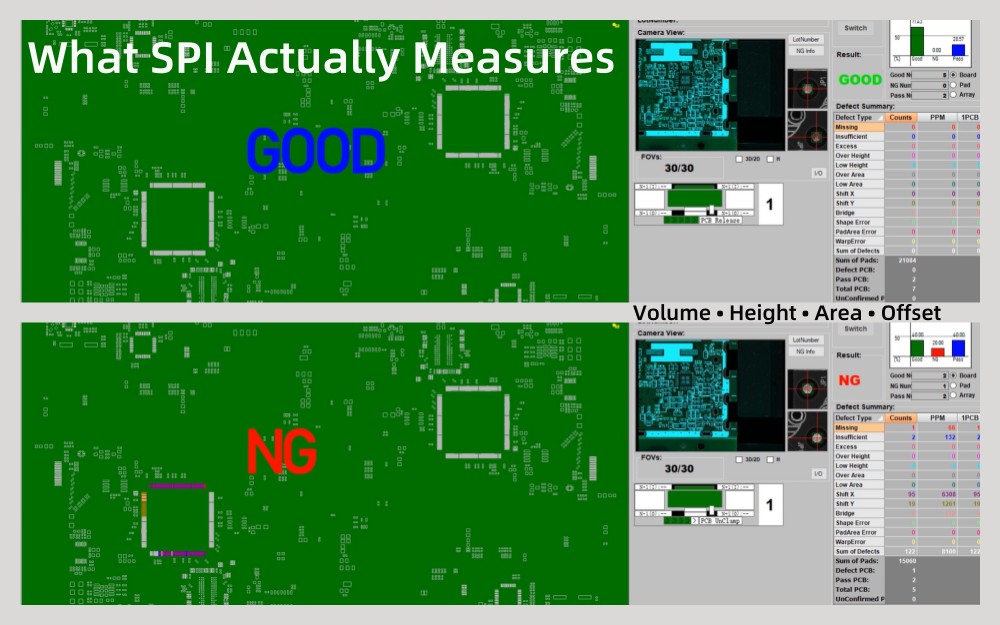

はんだペーストの検査欠陥とは、SPI の測定中に検出された、PCB パッド上の不適切なはんだペーストの堆積を示す偏差を指します。これらの逸脱は、明らかな印刷不良に限定されません。実際には、多くの SPI 欠陥は許容範囲内にありますが、依然として長期的な歩留まりと信頼性に重大なリスクをもたらします。
一般的な SPI パラメータには、はんだペーストの体積、高さ、面積、オフセット、形状の一貫性が含まれます。これらのパラメータのいずれかが予想されるベースラインから逸脱している場合、または複数のボード間で異常な変動を示している場合、欠陥としてフラグが立てられる可能性があります。重要なのは、SPI の欠陥は、単純な合否結果ではなく、プロセスの指標として見なすべきであるということです。
たとえば、生産工程全体でペースト量が徐々に減少しても、すぐに NG アラームがトリガーされるわけではありません。ただし、多くの場合、ステンシルの詰まり、はんだペーストの劣化、または不安定な印刷パラメータを示します。 SPI を統計的および傾向ベースのツールとして扱うことは、効果的な欠陥管理に不可欠です。
はんだペーストの印刷プロセスにより、各接合部に使用できるはんだの量と形状が決まります。コンポーネントを配置してリフローすると、手戻りなしにはんだが不足している場所に追加したり、過剰なはんだを除去したりすることは不可能になります。
結果として、SPI 欠陥は、歩留り損失の最も初期かつ最も正確な指標の 1 つとなります。はんだペーストが不十分だと接合部の脆弱化や開口が発生し、ペーストが過剰だとブリッジングのリスクが高まり、特にファインピッチや BGA パッケージでは、ペーストの位置ずれにより非ウェット欠陥やヘッドインピロー欠陥が発生します。
品質とコストの両方の観点から、SPI 段階で問題を修正することは、リフロー後に欠陥を修正するよりもはるかに効率的です。単一の SPI 主導の調整で、数十もの下流の欠陥を防ぐことができます。

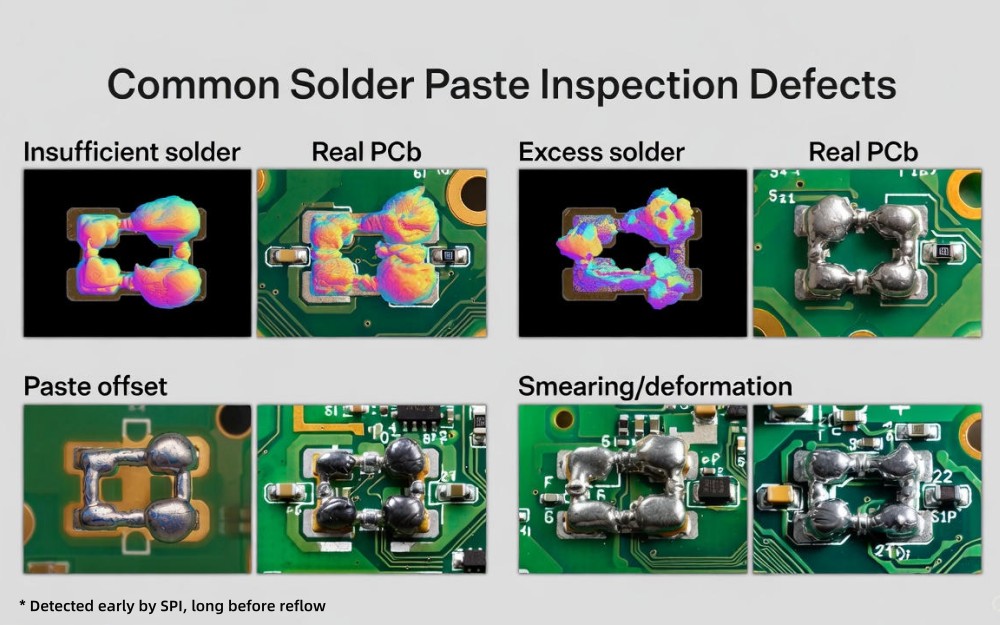

このセクションでは、最も頻繁に発生するはんだペーストの検査欠陥について概説し、それらが SPI データにどのように表示されるか、欠陥が発生する理由、およびそれらが引き起こすリスクに焦点を当てます。
不十分なはんだペーストは、最も一般的かつ最も重大な SPI の欠陥の 1 つです。 SPI システムでは、通常、低体積、高さの低下、または開口部の充填が不完全として現れます。
一般的な根本原因には、不適切なステンシルの厚さ、開口部の詰まりまたは摩耗、スキージの圧力の不足、はんだペーストの活性の低下などが含まれます。低湿度や不適切なペーストの保管条件などの環境要因により、問題がさらに悪化する可能性があります。
SPI の観点から見ると、ペーストが不十分であると、ランダムな失敗ではなく、一貫した下降傾向として現れることがよくあります。修正せずに放置すると、ジョイントのオープン、はんだ接続の弱さ、機能テストの失敗に直接つながります。
過剰なはんだペーストは、不十分なペーストよりも危険性が低いように見えますが、多くの場合、より深刻な欠陥が発生します。 SPI は、場合によってはペースト形状の歪みを伴う、体積と高さの測定値の増加によって過剰なペーストを特定します。
過剰なはんだペーストは、通常、大きすぎるステンシル開口部、過剰なスキージ圧力、またはペーストのスランプによって発生します。高密度設計では、体積がわずかに過剰であっても、リフロー中にはんだブリッジが発生するリスクが大幅に増加する可能性があります。
SPI データを使用すると、エンジニアは、アパーチャの設計に起因する局所的な過剰と印刷パラメータに起因する全体的な過剰を区別できます。これは目視検査だけでは確実に達成することができません。
はんだペーストのオフセットは、ペーストの堆積が PCB パッドに対して位置がずれている場合に発生します。 SPI システムは、XY オフセット解析と重心偏差測定を通じてこの欠陥を検出します。
一般的な原因には、不正確な基板の位置合わせ、ステンシルのシフト、不安定なクランプ、または PCB の反りが含まれます。ファインピッチおよびマイクロBGAアプリケーションでは、小さなオフセットでも不均一なはんだ崩壊や不十分な濡れが発生する可能性があります。
SPI は、実際の位置ずれと、製造現場のオペレーターにとって許容できると思われる視覚的な錯覚を区別できるため、ここでは特に価値があります。
スミアや形状変形の欠陥は、常に量ベースのアラームをトリガーするとは限らないため、過小評価されることがよくあります。 SPI システムは、ペーストの形状、エッジの定義、高さの分布を分析することでこれらの問題を検出します。
一般的な原因としては、不適切なスキージ角度、過剰な印刷速度、ペーストのレオロジー不良、ステンシルの汚染などが挙げられます。これらの欠陥により、はんだの濡れが不均一になったり、リフロー中にはんだが予測不能に広がったりすることがよくあります。
はんだペースト検査の欠陥の多くは、目で判断するのが困難です。堆積物は視覚的に許容できるように見えても、定量的に測定すると安定したプロセス限界を超えている場合があります。
これが、SPI のアラームが「敏感すぎる」として無視されることがある理由です。実際には、SPI はより厳密であるため欠陥を早期に検出するのではなく、人間の目では測定できないものを測定するため、欠陥を早期に検出します。この違いを理解することは、効果的な SPI の導入にとって重要です。

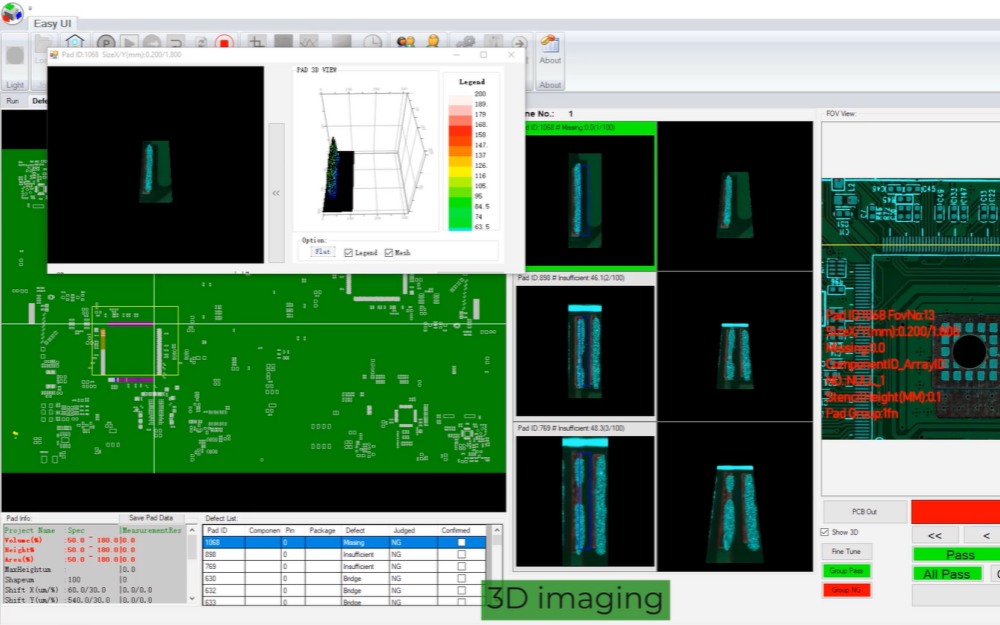

ステンシル の設計は、はんだペーストの転写効率に直接的かつ測定可能な影響を与えます。開口部のサイズ、形状、壁の仕上げ、面積比はすべて、ペーストがどの程度安定して放出されるかに影響します。
ステンシル設計が不適切であると、パッド全体でのボリュームの低下やばらつきの多さなど、体系的な SPI 欠陥が発生することがよくあります。 SPI データは、欠陥が量産に波及する前にエンジニアがステンシル設計を検証するのに役立つ客観的なフィードバックを提供します。
粘度、金属含有量、フラックス活性などのはんだペーストの特性は、印刷パフォーマンスに大きな影響を与えます。不適切な保管温度、不十分なウォームアップ時間、または過度の開放時間は、頻繁に SPI の欠陥を引き起こします。
材質関連の問題は、突然の障害ではなく、変動の増加として SPI に現れることがよくあります。 SPI の傾向分析がなければ、これらの問題は設備の問題として誤診されることがよくあります。
主要な印刷パラメータには、スキージ圧力、印刷速度、分離速度、スナップオフ距離が含まれます。各パラメータはペーストの堆積に異なる影響を与えます。
SPI を使用すると、エンジニアは試行錯誤ではなく定量的なデータに基づいてこれらのパラメータを最適化できます。 SPI のトレンドに基づいて調整すると、不良率が大幅に低下し、プロセスの安定性が向上します。

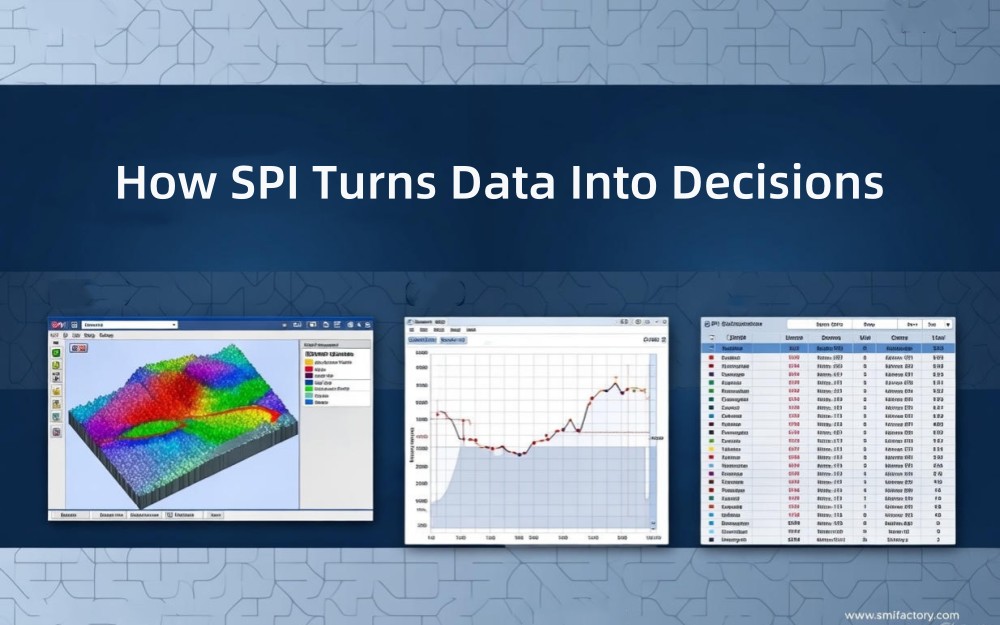

最新の SPI システムは 3D 測定テクノロジーを使用して、はんだペーストの体積、高さ、面積を評価します。体積ははんだ接合部の形成と直接相関するため、通常、最も重要な指標となります。
高さと面積の測定により、ペーストの分布と形状の一貫性についてのさらなる洞察が得られます。これらの指標を総合すると、2D 検査では達成できないペースト品質の全体像が形成されます。
すべての SPI アラームが真のプロセスの問題を表すわけではありません。誤った呼び出しは、多くの場合、不適切なベースライン設定、一貫性のないリファレンス ボード、または実際のプロセス能力に対して強すぎる公差設定が原因で発生します。
SMT ラインの SPI 検査プロセス を理解することは 、実際の欠陥と測定ノイズを区別するために不可欠です。構造化された SPI セットアップ (ゴールデン ボードの検証、ベースライン定義、SPC ベースの傾向監視をカバー) により、SPI は不必要なアラームの発生源ではなく、信頼できるプロセス制御ツールとして機能します。
よくある間違いの 1 つは、SPI をベースライン構築メカニズムではなく欠陥探索システムとして扱うことです。安定した SMT ラインは、アラームがないことによって定義されるのではなく、一貫したデータ分布と予測可能なプロセス動作によって定義されます。

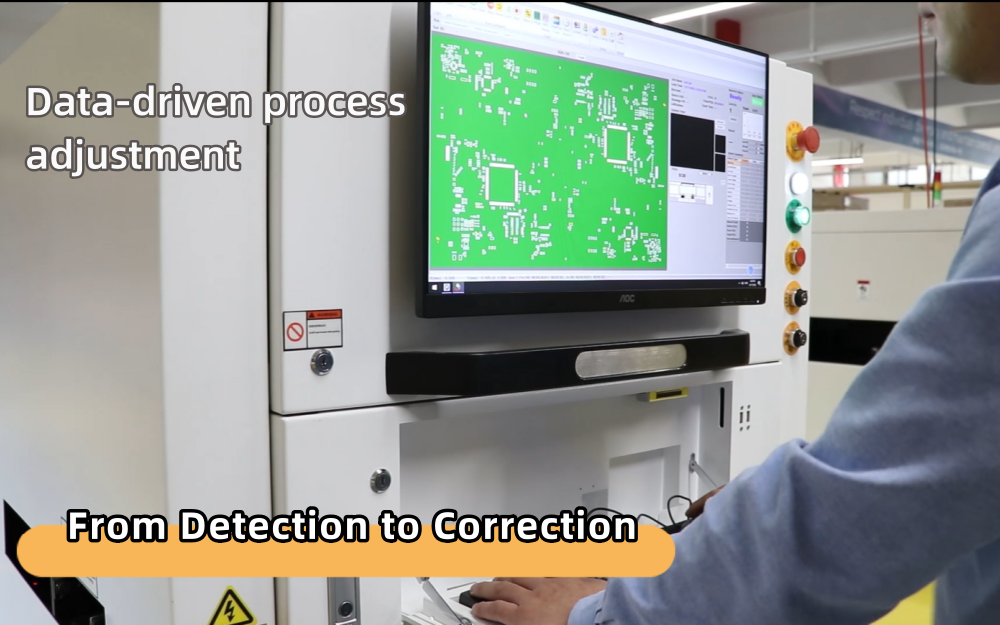

SPI の欠陥の修正は、制御されたデータ主導のプロセス調整から始まります。スキージ圧力、印刷速度、分離パラメータの変更は、個別のアラームではなく、SPI のトレンドに基づいて行う必要があります。
増分調整に続いて即座に SPI 検証を行うことで、エンジニアは欠陥が下流に伝播する前に改善を確認できます。
正確な SPI 結果を得るには、機器の安定性が不可欠です。プリンターの位置合わせ精度、ステンシル取り付けの再現性、および SPI のキャリブレーションはすべて、検査の信頼性に影響します。
定期的な校正と予防保守により、SPI データが装置のドリフトではなく真のプロセス条件を反映することが保証されます。
予防戦略には、定期的なステンシルの洗浄、制御されたはんだペーストの取り扱い、および継続的な SPI 傾向の監視が含まれます。 SPI を予防保守計画に統合すると、欠陥の再発が大幅に減少します。
SPI データを AOI および X 線結果と相関させて、予測品質モデルを確立できます。たとえば、BGA パッド上の一貫した低いペースト量は、リフロー後に検出されるボイドやヘッドインピローの欠陥と相関関係があることがよくあります。
高度な SMT ラインでは、SPI フィードバックを使用して、下流で欠陥が現れる前に修正措置や予防メンテナンスをトリガーします。この閉ループ アプローチは、SPI を受動的な検査ツールから能動的なプロセス制御システムに変換します。
メーカーは、複数の SMT 実稼働環境にわたって、SPI 戦略を再構築することで目に見える歩留まりの向上を達成しました。 SPI の配置を最適化し、パラメーターを調整し、データを正しく解釈できるようにオペレーターをトレーニングすることにより、検査時間を増やすことなく欠陥率が減少しました。
これらのケースは、SPI の有効性が個々のマシンの仕様よりもシステム統合とプロセスの理解に大きく依存することを示しています。

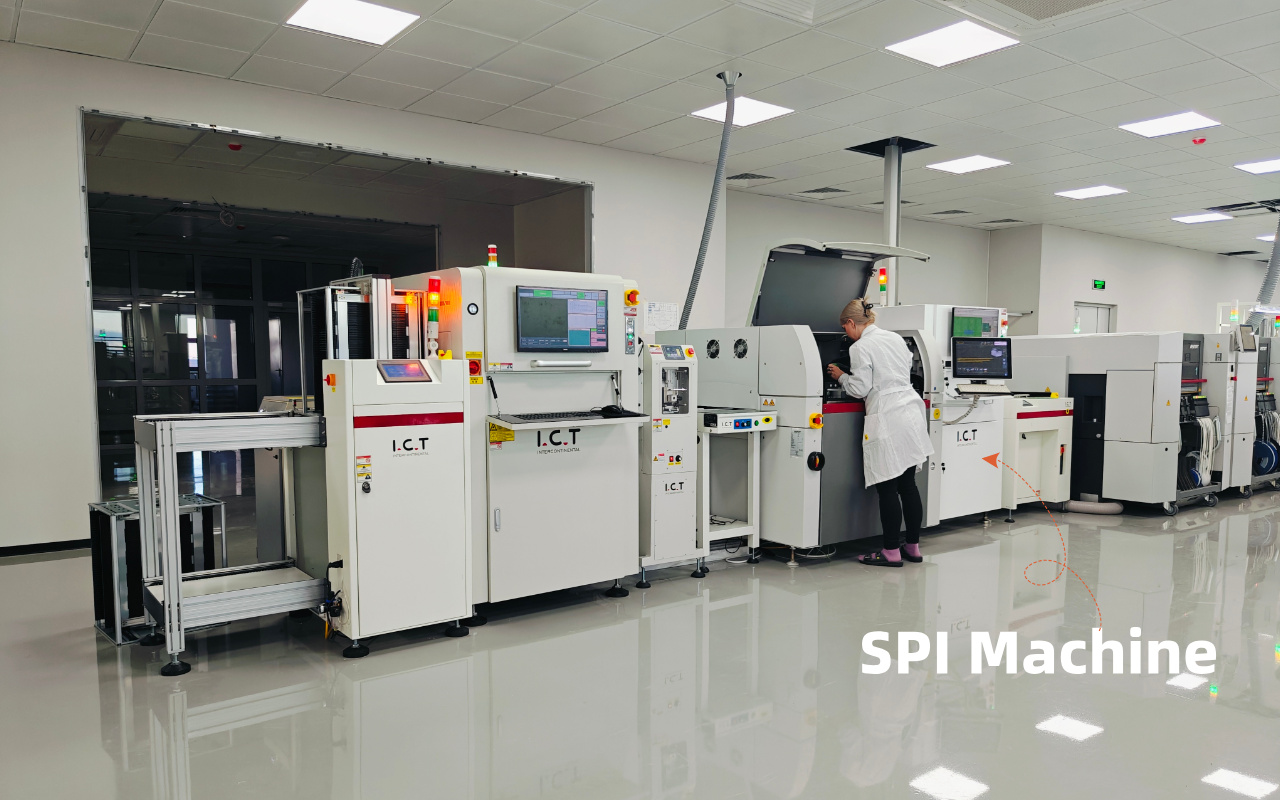

SMT ライン内の SPI の位置によって、どの欠陥を早期に検出して効率的に修正できるかが決まります。 SPI を適切に配置すると、手戻りが最小限に抑えられ、プロセス全体の安定性が向上します。
多品種少量生産には柔軟な SPI プログラミングが必要ですが、大量生産および自動車ラインでは安定性とデータの一貫性が優先されます。長期的な成功には、運用要件に基づいて SPI 機能を選択することが不可欠です。
はんだペーストの検査欠陥を制御することは、検査ステップを追加することではありません。欠陥を防止し、早期に検出し、系統的に修正できるように SMT ラインを設計することが重要です。
I.C.T は、スタンドアロン マシンとして扱うのではなく、SMT 行全体の観点から SPI にアプローチします。 SMT のライン計画中に、I.C.T は製品タイプ、コンポーネント密度、生産量、品質目標を評価し、SPI がプリンター、装着機、および下流の検査システムとどのように連携するかを決定します。
機器の選択を超えて、I.C.T はプロセス設定、SPI パラメータ定義、オペレーターのトレーニングで顧客をサポートします。これにより、SPI データが正しく解釈され、不必要な誤った呼び出しが生成されるのではなく、プロセスの最適化に使用されるようになります。
メーカーが SPI を単純な検査ゲートではなく意思決定ツールとして扱うことを支援することで、I.C.T は顧客がはんだペースト検査の欠陥を実用的な洞察に変換し、全体的な SMT ラインの安定性を向上させることができます。
はんだペーストの検査欠陥は単なる検査結果ではなく、プロセスの不安定性の早期警告です。適切に理解して管理すると、SPI は、SMT の製造における歩留まりと信頼性を向上させるための最も強力なツールの 1 つになります。
根本原因に焦点を当て、SPI フィードバックを活用し、検査を閉ループ品質戦略に統合することにより、製造業者は事後的な欠陥修正から予防的なプロセス制御に移行できます。安定したスケーラブルな SMT の生産を求めるメーカーにとって、はんだペーストの検査欠陥を制御することは、最も効果的な出発点の 1 つです。
1. はんだペーストの検査で最も一般的な欠陥は何ですか?
不十分なはんだペーストは、最も頻繁に観察される SPI 欠陥であり、はんだ接合部のオープンの主な原因です。
2. SPI ははんだ付け欠陥を完全になくすことができますか?
SPI を単独で欠陥を除去することはできませんが、閉ループ プロセスの一部として使用すると欠陥率が大幅に減少します。
3. SPI パラメータはどのくらいの頻度でレビューする必要がありますか?
SPI パラメータは、材料、設計、環境条件が変化するたびに見直す必要があります。
4. SPI は、SMT の少量生産に必要ですか?
はい。少量生産であっても、SPI はプロセスの安定性に関する貴重な洞察を提供し、コストのかかるやり直しの防止に役立ちます。
新しい SMT ラインを計画している場合、または既存のプロセスの安定化を検討している場合、多くの場合、適切に設計された SPI 戦略が欠陥を減らす最速の方法です。アプリケーションについては、I.C.T チームにお気軽にご相談ください。
