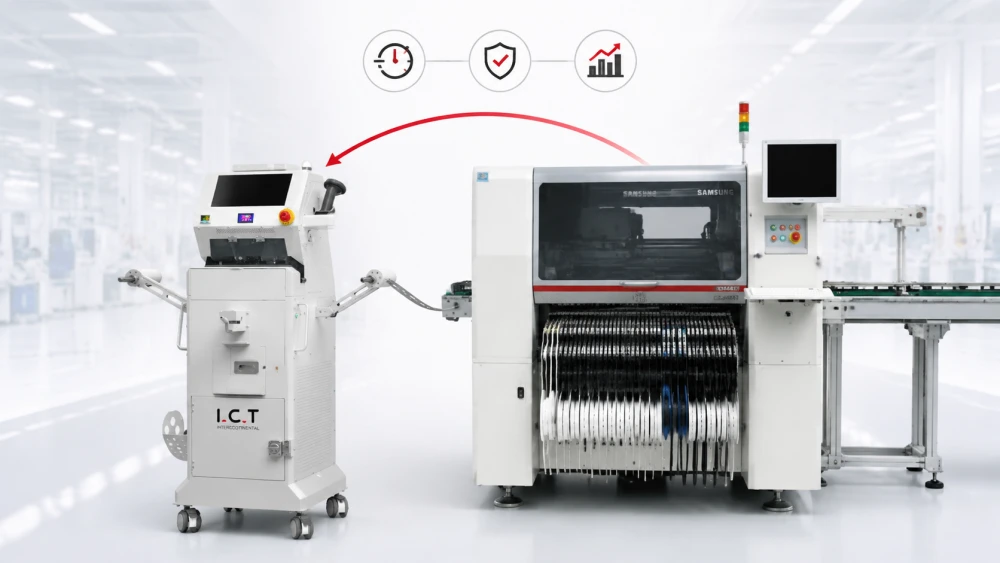

SMT スプライス機は、オペレータが現在のリールが完全になくなる前に新しいコンポーネント リールを接続できるようにすることで、ピック アンド プレースのダウンタイムを削減します。リール交換のために装着機を停止する代わりに、生産ラインは古いキャリアテープと新しいキャリアテープの間の制御されたスプライスを通じてコンポーネントを供給し続けることができます。
多くの SMT 工場にとって、リールの交換は小さな作業のように思えます。実際には、リールの停止を繰り返すと、ラインの使用率が低下する隠れた原因の 1 つになる可能性があります。材料交換ごとに数分間ロスすることは深刻ではないように思われるかもしれませんが、同じ問題が多くのフィーダおよび多くのシフトで発生すると、合計のダウンタイムが大幅に長くなる可能性があります。
この記事では、SMT スプライシング マシンがどのように SMT マシンのダウンタイムの削減に役立つか、 現代の生産において 連続部品供給システムが重要である理由、および ノンストップの SMT 材料切り替えが ピック アンド プレイス ラインのパフォーマンスをどのように向上させることができるかについて説明します。
ピック アンド プレース マシンは、コンポーネントの安定した供給に依存しています。フィーダーが時間通りに部品を供給しない場合、機械は待機したり、速度が低下したり、停止したりすることがあります。各コンポーネントのリールには数量が限られているため、リールの交換はこの中断の最も一般的な理由の 1 つです。
リールが空に近づくと、オペレーターは次のリールを準備し、正しい材料がロードされていることを確認する必要があります。このプロセスが遅かったり、制御が不十分だったりすると、配置機械の生産的な時間が失われる可能性があります。高速 SMT 生産では、配置機械がラインの主要な生産性センターの 1 つであることが多いため、これは特にコストがかかります。
ダウンタイムの直接的な原因の 1 つは、材料の消耗です。現在のリールがなくなり、次のリールの準備ができていない場合、フィーダーは部品を供給し続けることができません。その後、オペレーターが交換を完了するまで機械は一時停止することがあります。
この遅れは、新しいリールを取り付けるのに必要な時間だけではありません。これには、歩行時間、正しい素材の検索、リール ラベルの確認、テープの準備、フィーダーの糸通し、生産の再開などが含まれる場合があります。ラインに消費量の多いコンポーネントが多数ある場合、この問題はシフト中に繰り返し発生する可能性があります。
たとえ熟練したオペレーターであっても、一度にどこにでも行くことはできません。多くの工場では、1 人のオペレーターが複数の機械、フィーダー、または材料ステーションを監視する場合があります。複数のリールに同時に注意が必要な場合、応答時間がボトルネックになります。
生産の繁忙期には、手動による応答の遅れがよく発生します。オペレータは、空に近いリールに十分早く気づかなかったり、フィーダが停止したときに別の切り替えを処理している可能性があります。スプライシングプロセスを改善すると、停止が発生する前に新しいリールを準備して接続できるため、圧力の軽減に役立ちます。
機械の停止は、必ずしもリールの交換そのものに限定されるわけではありません。停止後、オペレーターはフィーダーのステータスを確認し、アラームを解除し、材料の流れを確認し、配置が正しく続行できることを確認する必要がある場合があります。これにより再始動損失が発生します。
停止が頻繁になるとラインのリズムが崩れてしまいます。オペレーターは、プロセスを事前に管理する代わりに、アラームへの対応により多くの時間を費やします。これが、工場が単にリール関連の停止に迅速に対応するのではなく、リール関連の停止を防ぐ方法を模索している理由の 1 つです。

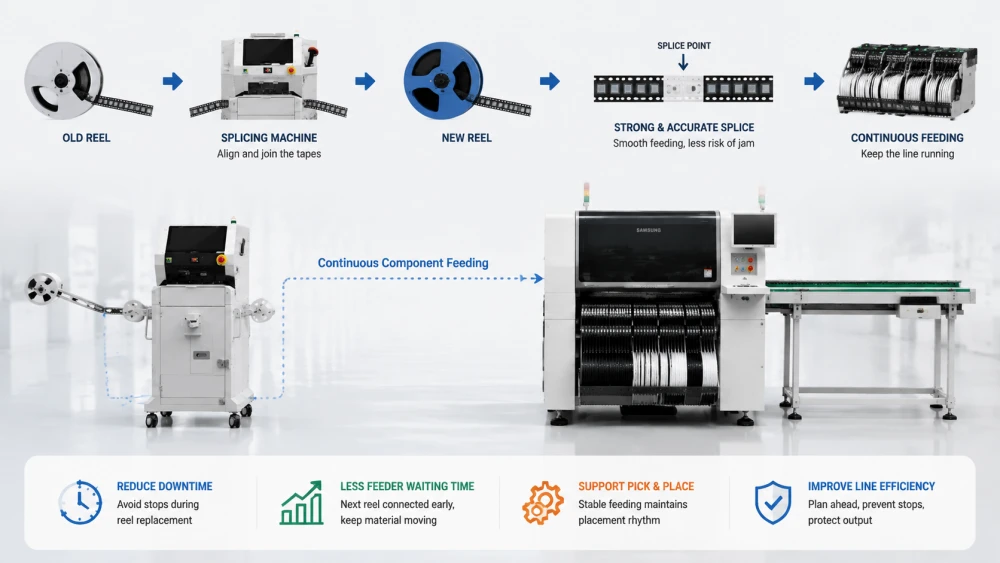

SMT スプライシング マシンは、1 つのコンポーネント テープの終端を次のリールの始端に結合することで、コンポーネントの連続供給をサポートします。フィーダーは接続されたテープを前方に引っ張り、切り替えポイントを通過してもコンポーネントの供給を継続できるようにします。
このプロセスにより、リールの交換が停止と再開のタスクから計画された移行に変わります。目標はハンドリングを速くすることだけではありません。目標は、配置プロセスを中断することなく、材料がフィーダー内を移動し続けるようにすることです。
SMT スプライシング マシンの中核となる機能はテープ結合です。オペレータは、古いリールから残りのテープを準備し、新しいリールから開始テープを準備します。機械は、フィーダーが給餌を継続できるように、それらを位置合わせして接続するのに役立ちます。
信頼性の高いスプライスは、フィーダーを通過するのに十分な強度と、スムーズなテープの動きを維持するのに十分な精度が必要です。接合部分が弱いと剥がれる可能性があります。ずれていると抵抗や詰まりの原因となります。これが、スプライスの品質がダウンタイムの短縮に直接影響する理由です。
フィーダの待機時間は、装着機が動作する準備ができているにもかかわらず、フィーダが部品を供給できない場合に発生します。スプライシングにより、現在のテープ パスが空になる前に次のリールが接続されるため、この待機時間を短縮できます。
リールが完全に交換されるまで待つ代わりに、フィーダは連続したテープ パスを受け取ります。これは、大量生産製品ですぐに消費される小型の受動部品など、動きの速い材料に特に役立ちます。
{ [t21]} 配置装置は、 予測可能なフィーダ動作に依存します。部品の供給が安定すると、機械は計画された装着リズムを維持できます。給電が中断されると、ライン全体の出力が失われる可能性があります。
スプライシングマシンは連続供給をサポートすることで、配置ステージのパフォーマンスを保護します。これらは、オペレータが機械が停止する前に材料の流れを管理するのに役立ちます。これは、ラインがすでに停止した後に対応するよりも効率的なアプローチです。
ノンストップの SMT 材料切り替えとは、長い配置中断を引き起こすことなくコンポーネント リールを交換または接続することを意味します。オペレーターの関与がないわけではありません。これは、生産を可能な限り継続しながら、切り替えプロセスが計画、制御され、完了することを意味します。
SMT スプライシング マシンは、これを可能にする重要なツールの 1 つです。これにより、古いリールが完全に終了する前に、新しいリールを現在のテープ パスの一部にすることができます。
プロセスは認識することから始まります。オペレーターはどのリールが空に近づいているかを把握し、次のリールを事前に準備しなければなりません。工場によっては目視で確認する場合もあります。より高度なシステムでは、材料モニタリングまたはバーコード追跡が、今後の変更を特定するのに役立つ場合があります。
スプライスはフィーダーが停止する前に行うと最も効果的であるため、早めの準備が重要です。オペレーターがリールがなくなるまで待っていると、ノンストップで切り替えられる機会が減ります。
次のステップは、正しいコンポーネント リールを準備することです。これには、部品番号、仕様、ロット情報、フィーダーの割り当ての確認が含まれます。素早い切り替えは正しいコンポーネントがロードされている場合にのみ有効であるため、材料の検証は重要です。
この段階は標準化する必要があります。特に同じラインで同様のリールを使用する場合、オペレーターは記憶や見た目だけに頼るべきではありません。明確な検証プロセスは、間違った材料のロードを防ぐのに役立ちます。
交換リールを確認後、新旧テープを接合します。スプライシングマシンは、テープの位置を決め、安定した接続を作成するのに役立ちます。ここで、自動装置が手動による変動を減らし、一貫性を向上させることができます。
工場でさまざまな方法を比較する場合、手動処理と自動処理の違いが重要です。詳細な比較についてはに関するこの記事をご覧ください。 、SMT テープ スプライシング方法のオプション.
スプライスが完了すると、フィーダーは接続されたテープを引き続けます。スプライスが正確であれば、古いリールから新しいリールへの移行はスムーズになるはずです。装着機は最小限の中断でコンポーネントを受け取り続けることができます。
これは、ノンストップ SMT マテリアル切り替えの主な値です。工場では、リールの交換を緊急停止として扱うのではなく、管理された生産ステップとして扱います。

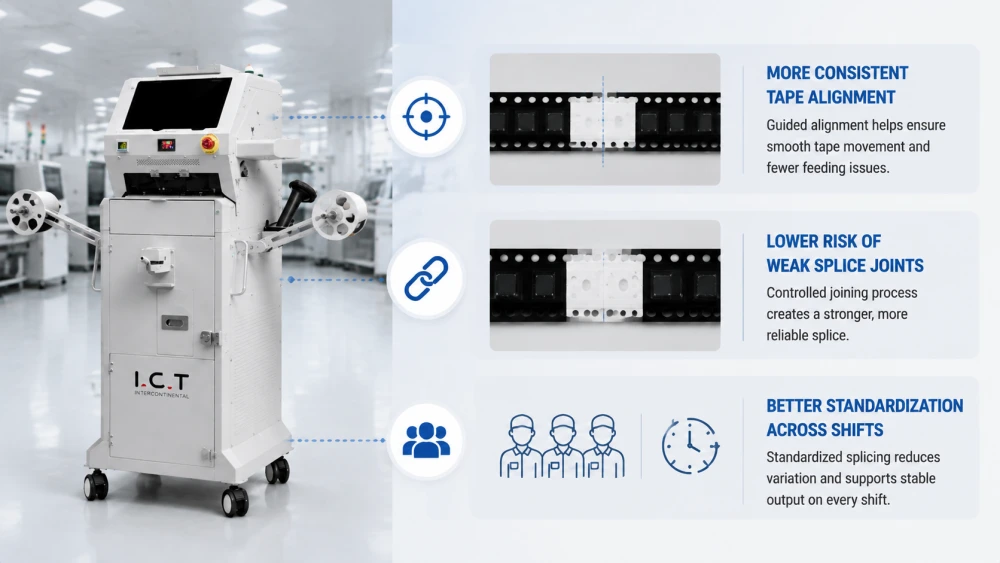

人的エラーは、SMT のマテリアル ハンドリングにおけるダウンタイムの隠れた原因の 1 つです。経験豊富なオペレーターでも、疲れていたり、急いでいたり、複数のフィーダーを同時に管理している場合には、間違いを犯す可能性があります。自動スプライシングは、プロセスの最もデリケートな部分を標準化することでこのリスクを軽減します。
機械はプロセス規律に取って代わるものではありませんが、正しい操作がより簡単になり、再現性が高まります。これは、シフトごとに同じタスクを何度も実行する必要がある実稼働環境では重要です。
テープの位置合わせは重要です。 2 つのキャリア テープが正しく位置合わせされていないと、スプライスがフィーダー内でスムーズに移動しない可能性があります。ズレがあるとテープ抵抗や送り不良、段替え後の急停止などの原因となります。
自動スプライシング装置は、テープを適切な位置に誘導するのに役立ちます。これにより、結果が手の動きやオペレーターの判断に依存することが少なくなります。時間が経つにつれて、この一貫性により、スプライシング不良に関連するフィーダーの中断の数が減少します。
弱いスプライスジョイントは、供給中に分離する可能性があります。これが起こると、フィーダーは材料の連続性を失い、ラインが停止する可能性があります。手動スプライシングでは、オペレータが不均一な圧力を加えたり、スプライシング材料を間違って使用したりすると、接合強度が不安定になる可能性があります。
自動スプライシングは、結合アクションの制御に役立ちます。通常、結果はより安定して再現性が高くなります。これは、フィーダーのアラームを頻繁に発生させることができない生産ラインにとって重要です。
多くの SMT 工場は複数のシフトを実行しています。すべてのオペレータがわずかに異なる手動方法を使用すると、スプライスの品質がシフトごとに異なる可能性があります。これにより、ダウンタイムの予測とトラブルシューティングが困難になります。
自動スプライシングにより、より標準化されたプロセスが作成されます。オペレーターにはまだトレーニングが必要ですが、この機械は主な操作の一貫性を保つのに役立ちます。これは、昼夜を問わず安定した生産量を必要とする工場に役立ちます。
テープが接続されていればどの接続でも良いと考えがちです。実際の生産では、ダウンタイムが本当に短縮されるかどうかは、スプライスの品質によって決まります。速度は速いがスプライスが不十分な場合、単に問題が切り替えステーションからフィーダーに移る可能性があります。
良好なスプライス品質とは、ジョイントが抵抗、ミスフィード、またはテープ剥離を引き起こすことなくフィーダーを通過できることを意味します。スプライスは強く、平らで、正確に位置合わせされている必要があります。
スプライスがフィーダー内に引っかかると、いずれにしてもラインが停止する可能性があります。この場合、工場ではダウンタイムが解消されていません。それを遅らせただけだ。このため、接合品質は接合部の外観だけではなく、フィーダの性能によって評価される必要があります。
オペレーターは、接合されたテープがフィーダーをスムーズに通過するかどうかを監視する必要があります。特定のテープ幅、素材、オペレーターによってさらに問題が発生する場合は、プロセスを見直して改善する必要があります。
キャリアテープの動きは部品のピック位置に影響します。スプライスにより供給が不安定になると、装着ヘッドがコンポーネントを正しくピックしない可能性があります。これにより、コンポーネントの欠落、配置エラー、または機械のアラームが発生する可能性があります。
適切なスプライシング プロセスにより、稼働時間と配置品質の両方が保護されます。このため、工場ではスプライシングをマテリアルハンドリング作業としてだけでなく、フィーダのパフォーマンス制御の一部として扱う必要があります。
フィーダが異なれば、スプライスの厚さ、テープの剛性、または接合材料の許容レベルも異なる場合があります。あるフィーダ タイプで機能するスプライスが、別のタイプでは同様に機能しない場合があります。
スプライス方法を標準化する前に、工場はスプライスがラインで使用される実際のフィーダを通過できることを確認する必要があります。この実践的なテストは、マシンの仕様だけで方法を判断するよりも価値があります。

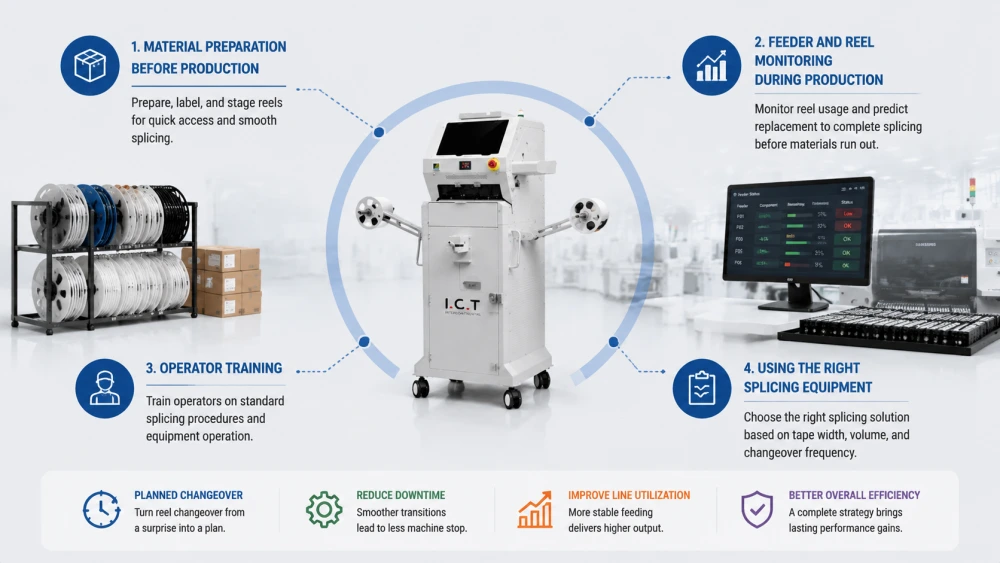

SMT スプライシング マシンだけがダウンタイム削減の要因ではありません。これは、適切な材料計画、フィーダー管理、オペレーターのトレーニング、生産監視と組み合わせることで最も効果的に機能します。
ただし、リールの交換は繰り返し行われるイベントであるため、重要な役割を果たします。繰り返されるイベントを改善すると、時間の経過とともに全体的に大きな影響を与える可能性があります。
ダウンタイムの削減はラインの開始前から始まります。材料は、制作中に迅速にアクセスできる方法で準備、ラベル付け、およびステージングする必要があります。次のリールがすぐに見つからない場合は、最高のスプライス機でも問題を完全に解決することはできません。
工場は生産計画とフィーダーリストに従って交換用リールを手配する必要があります。これにより、オペレータは材料がなくなる前にスプライスを準備することが容易になります。
オペレーターは、どのリールがすぐに切れる可能性があるかを知っておく必要があります。これは、目視検査、コンポーネントの消費記録、または生産管理システムに基づくことができます。オペレーターが早く気づくほど、スムーズなスプライスを完了することが容易になります。
適切なモニタリングにより、リールの切り替えが予期せぬものから計画されたアクションに変わります。これが、スプライシング装置がより高いライン使用率をサポートする主な理由の 1 つです。
適切な装置は、テープ幅、生産量、オペレータの作業負荷、切り替え頻度によって異なります。リールを頻繁に交換する生産ラインでは、 インテリジェントな SMT リール スプライシング ソリューションを使用する と、手作業よりも優れた一貫性と素早い材料移行を実現できます。
工場は、実際の生産上の問題に基づいて接続装置を評価する必要があります。最良のマシンが常に最も複雑なマシンであるとは限りません。ライン上の実際のダウンタイム原因を解決するものです。
スプライシング装置が機能しているかどうかを知るために、工場は導入前と導入後の結果を測定する必要があります。測定がなければ、ダウンタイムの短縮は改善されたように感じられるかもしれませんが、それを証明するのは依然として困難です。
目標は、スプライシングのパフォーマンスを実際のライン出力に結び付けることです。これは、生産管理者が設備投資を正当化し、さらなる改善の機会を特定するのに役立ちます。
まず、現在の方法でリールの切り替えにどれくらい時間がかかるかを測定します。準備、テープの結合、フィーダーの回復、および再起動時間が含まれます。次に、スプライシング機導入後の所要時間と比較してみます。
この測定は、複数のオペレーターとシフトにわたって実行する必要があります。単一のテストでは実際の工場の状況を表さない場合があります。自動化の価値は、繰り返しの操作によって変動が減少するときに、より明確に分かることがよくあります。
工場はまた、空のリール、不十分なスプライス、または材料準備の遅れに関連してフィーダーの停止がどの程度の頻度で発生するかを記録する必要があります。これらの記録は、スプライシング プロセスが適切な問題を解決しているかどうかを示します。
自動化後もフィーダーの停止が続く場合は、材料の準備が正しくない、テープの損傷、フィーダーの状態、またはオペレーターのトレーニングが原因である可能性があります。データは、次の改善ステップを特定するのに役立ちます。
ライン使用率は、生産可能な稼働時間が実際に生産的な運用にどれだけ使用されているかを示します。スプライシングにより停止の繰り返しが減れば、ラインの使用率も向上するはずです。
たとえ小さなパーセントの改善であっても、大量生産では意味のあるものになる可能性があります。ラインがリールを交換する頻度が高くなるほど、ノンストップの SMT マテリアル交換による潜在的な利点が大きくなります。
SMT スプライシング機は、リールの切り替えが生産量に影響を与えるほど頻繁に行われる場合に最も価値があります。また、オペレーターの作業負荷が高い場合や、工場でより標準化されたマテリアルハンドリングが必要な場合にも役立ちます。
すべての生産ラインで同じニーズがあるわけではありません。小規模な試作ラインでは、大量生産ラインほど自動化によるメリットは得られない可能性があります。決定は、ダウンタイムの実際のコストと切り替えイベントの頻度に基づいて行う必要があります。
一部のコンポーネントは大量に使用され、すぐになくなります。これらの素材により、リールの交換ポイントが頻繁に発生します。スプライシングは、切り替えを保存するたびに生産時間を保護できるため、これらのフィーダに特に役立ちます。
大量生産ラインでは、装着機が継続的に稼働することが予想されるため、ダウンタイムの影響をより受けやすくなります。停止すると出力が低下します。連続部品供給システムは、ラインを計画された能力に近づけるのに役立ちます。
複数シフト生産では、プロセスの一貫性が重要です。自動スプライシングは、オペレーターやシフト間の違いを減らすのに役立ちます。これにより、ダウンタイム制御がより予測可能になります。
納期が厳しい場合、小さな停止が繰り返されると生産リスクが生じる可能性があります。スプライシングマシンは、回避可能な中断を減らし、圧力下でのラインの管理を容易にします。
SMT スプライシング機は、リールの切り替えをより速く、より制御し、生産への影響を少なくすることで、ピック アンド プレースのダウンタイムを削減します。オペレーターは、リールがなくなるのを待ってラインを停止するのではなく、事前に次のリールを接続して、継続的な部品供給を維持できます。
主な利点は、フィーダーの待ち時間の短縮、手動による取り扱いエラーの減少、スプライスの品質の安定化、配置機械への材料の流れのスムーズ化によってもたらされます。 たい工場では SMT の機械のダウンタイムを削減し、スプライシングをより大規模な材料切り替え戦略の一部として捉える必要があります。
綿密に計画された 連続部品供給システムにより、 リール交換時に数秒以上の時間を節約できます。これは、すべてのシフトにわたってラインの使用率、オペレーターの効率、生産の安定性を保護するのに役立ちます。スプライシング装置、リールの取り扱い、および ノンストップの SMT 材料切り替えに関するより広範な説明については、 完全な SMT 材料切り替えガイドをお読みください。.
SMT のスプライス機は、現在のリールが完全になくなる前に次のコンポーネント リールを接続することで、SMT 機のダウンタイムを削減します。これにより、フィーダーは停止回数を減らして部品を供給し続けることができます。その結果、リールの切り替えが速くなり、フィーダーの待ち時間が短縮され、ピックアンドプレース機への材料の流れがよりスムーズになります。
連続部品供給システムは、最小限の中断で部品をリールからフィーダ、装着機まで移動し続ける生産アプローチです。 SMT のスプライシング機は、リール交換時に新旧のキャリア テープを結合することでこれをサポートします。これにより、リールが空になったり、手動交換が遅くなったりすることによる生産停止を減らすことができます。
いいえ、SMT のスプライス機ではすべてのフィーダーの停止を防ぐことはできません。これらは主に、リールの切り替えや不十分な手動スプライシングに関連した停止を減らします。フィーダーの問題は、テープの損傷、不適切なロード、摩耗したフィーダー部品、不適切な材料、または不十分なメンテナンスによって発生する可能性があります。スプライシングは、適切なフィーダー管理および材料制御と組み合わせることで最も効果的に機能します。
はい、ノンストップの SMT 材料切り替えは、リールがすぐに消費され、切り替えが頻繁に発生するため、大量生産の場合に特に役立ちます。完全停止が必要になる前に次のリールを接続することで、工場はラインの使用率を保護し、長時間の生産作業中に繰り返されるダウンタイムを削減できます。
工場は、リールの切り替え時間、材料の切り替えに関連するフィーダーの停止、スプライスに関連した供給の問題、オペレーターの作業負荷、およびラインの使用率を測定する必要があります。これらの測定値は、スプライス機が実際にダウンタイムを削減し、生産パフォーマンスを向上させているかどうかを示します。
