SMT バキューム ピックアップ エラーは、ピック アンド プレース マシンが安定した方法でコンポーネントをピック、保持、検査、移送、または解放できない場合に発生します。この問題は、ピックアップミス、コンポーネントの落下、高い不合格率、真空アラーム、不安定な配置、またはコンポーネントのピックアップ失敗の繰り返しとして現れる場合があります。
多くの工場では、バキュームとピックアップのエラーは単純なノズルの問題として扱われます。時々それは真実です。しかし、実際の SMT の生産では、根本原因は、ノズルの摩耗、真空経路の詰まり、フィーダーの位置、ピックアップの高さ、テープポケットの状態、コンポーネントの表面、機械の加速度、ビジョン設定、または不適切な材料の取り扱いに起因する可能性があります。適切なトラブルシューティング プロセスでは、アラーム メッセージだけでなく、ピックアップ チェーン全体をチェックする必要があります。
このガイドでは、エンジニアがピック アンド プレース真空のトラブルシューティングを段階的に実行し、日常の生産において SMT コンポーネントのピックアップの失敗を減らす方法について説明します。
目次
バキュームおよびピックアップのエラーは、機械がフィーダーと配置ポイントの間のコンポーネントの制御を失うと発生します。マシンは、ピックアップ前、ピックアップ中、転送中、カメラ認識中、またはリリースの瞬間に故障する可能性があります。
最も一般的な症状には、ピックアップミス、真空エラー アラーム、コンポーネントの落下、カメラ検査後のコンポーネントの拒否、不安定なコンポーネントの角度、配置のオフセットなどがあります。一部のマシンには、明確な真空値またはピックアップ エラー コードが表示されます。特定のフィーダーまたはノズルの位置でのみ繰り返し拒否が発生するものもあります。
エンジニアは、1 つのアラームが 1 つの根本原因に等しいと想定すべきではありません。真空アラームはノズルの汚れによって発生する可能性がありますが、間違ったピックアップ高さ、空のポケット、フィーダーのインデックス不良、コンポーネントのシール面の弱さ、または真空センサーの遅延によって発生することもあります。
ピックアップエラーは生産効率や材料コストに直接影響します。ピックアップが失敗するたびに、機械が停止し、余分なコンポーネントが消費され、オペレータの介入が増加し、初回通過歩留まりが低下する可能性があります。機械がコンポーネントを機器内に落とした場合、次の基板に汚染や隠れたリスクが生じる可能性もあります。
小型コンポーネント、LED、IC、コネクタ、および奇妙な形状のコンポーネントの場合、ピックアップが不安定になると、すぐに重大な生産上の問題になる可能性があります。リフロー後にコンポーネントの欠落、コンポーネントの上下逆の配置、スキュー、極性エラー、またははんだ接合の欠陥が発生する可能性があります。

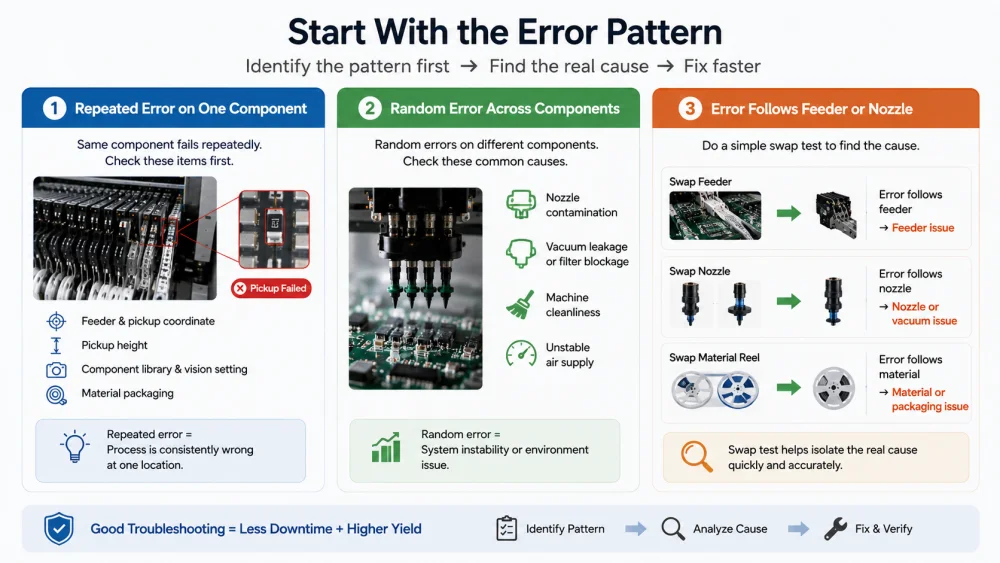

ピックアンドプレイス真空のトラブルシューティングの最初のステップは、問題が繰り返し発生するのか、ランダムに発生するのか、フィーダーに関連するのか、ノズルに関連するのか、それとも材料に関連するのかを特定することです。これにより時間を節約し、不必要な機械の調整を防ぎます。
同じコンポーネントが繰り返し故障する場合、エンジニアはまずフィーダー、ピックアップの座標、ピックアップの高さ、コンポーネント ライブラリ、および材料のパッケージを確認する必要があります。エラーが繰り返されるということは、通常、プロセスが 1 か所で一貫して間違っていることを意味します。
たとえば、同じフィーダ レーンで 1 つの抵抗器が常に故障している場合、ノズルはテープ ポケットの中心に着地していない可能性があります。ピックアップ後のカメラ検査で必ず 1 つの IC が不合格になる場合は、パッケージデータまたは認識設定が正しくない可能性があります。
ピックアップ エラーがさまざまなコンポーネント間でランダムに発生する場合、問題はノズルの汚れ、真空漏れ、真空フィルタの詰まり、機械の清浄度、または不安定な空気供給に関連している可能性が高くなります。マシンの実行速度が難しいコンポーネント グループに対して速すぎる場合にも、ランダム エラーが発生する可能性があります。
ランダムな欠陥は、ノズル番号、ヘッド番号、フィーダーの位置、コンポーネントの種類、リールのバッチ、および生産時間によって追跡する必要があります。この追跡により、1 回の基板検査では明らかではないパターンが明らかになることもよくあります。
簡単なスワップテストは非常に役立ちます。フィーダーを別の位置に移動した後もフィーダーに欠陥が発生する場合は、フィーダーが原因である可能性があります。ノズル番号に続いて欠陥が発生する場合は、ノズルまたは真空経路が原因である可能性があります。材料リールに続いて欠陥が発生する場合、問題はコンポーネントのパッケージングまたは材料の品質に起因している可能性があります。
この方法は、マシン全体の問題をローカルのハードウェアの問題から分離できるため、実用的です。
ノズルはピックアップ システムの最も直接的な部分です。ノズルが小さいと、ピックアップの失敗、真空の弱さ、コンポーネントの落下、誤った視覚の拒否が発生する可能性があります。
ノズルは部品のサイズ、形状、重量、ピックアップ面と一致している必要があります。ノズルが小さすぎると十分な真空保持力が得られない場合があります。ノズルが大きすぎると、テープポケットに当たったり、フィーダーカバーに接触したり、部品が中心から外れたり、重要な視覚機能が覆われたりする可能性があります。
優れたノズルは、本体を損傷することなく、コンポーネントの最も強い平らな面に接触する必要があります。コネクタ、インダクタ、シールド、レンズ、スイッチ、および特殊なコンポーネントの場合は、標準のノズルでは不十分な場合があります。安定したピックアップには専用ノズルが必要な場合があります。
ほこり、紙繊維、はんだペースト、フラックス残留物、油、およびコンポーネントの破片により、ノズルとコンポーネント表面の間の密閉性が低下する可能性があります。小さな粒子でも真空漏れが発生する可能性があります。これは、断続的な SMT バキューム ピックアップ エラーの最も一般的な原因の 1 つです。
エンジニアはノズルを拡大して検査し、正しい方法で清掃し、空気穴が詰まっていないことを確認する必要があります。クリーニング後に同じノズルで繰り返しピックアップエラーが発生する場合は、ノズルを交換する必要があります。
ノズルが摩耗すると平面度が失われる場合があります。ノズルが損傷すると、エッジが欠けたり、表面に傷がついたり、穴が拡大したりすることがあります。これにより、特に小型コンポーネントや軽量パッケージの場合、真空保持が不安定になります。
工場はノズルが完全に故障するまで待ってはいけません。ノズルの状態は予防保守の一環として行う必要があります。使用回数、コンポーネントの種類、欠陥履歴によってノズルの寿命を追跡することは、コンポーネントのピックアップ失敗の繰り返しを防ぐのに役立ちます。

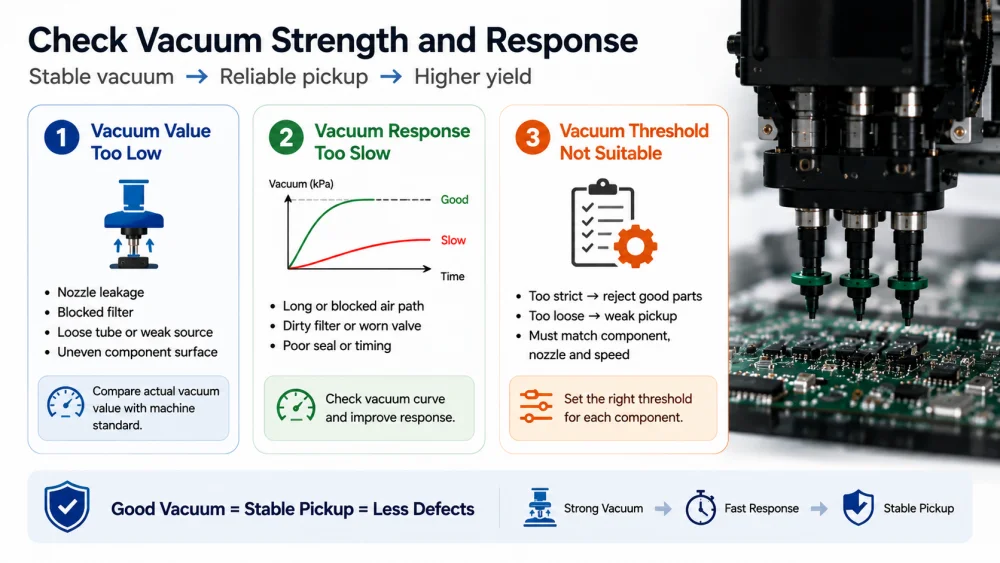

真空のトラブルシューティングには、真空の強さと真空の応答の両方を含める必要があります。機械が必要な真空レベルに到達するまでに時間がかかる場合や、ヘッドの移動中に変動する場合があります。どちらの状況でもピックアップ エラーが発生する可能性があります。
真空値が低いと、ノズルがコンポーネントをしっかりと保持できないことを意味します。原因には、ノズルの漏れ、真空フィルターの詰まり、真空チューブの緩み、シールの損傷、バルブの問題、または弱い真空源が含まれる可能性があります。コンポーネントの表面に凹凸があり、適切にシールできない場合にも真空度が低下することがあります。
エンジニアは実際の真空値をコンポーネントタイプの機械標準と比較する必要があります。また、ノズルの交換、フィルターの掃除、または別のヘッドの使用後に値が変化するかどうかも確認する必要があります。
機械はピックアップ後にすぐに動き始めるため、真空の応答時間は重要です。真空の発生が遅すぎると、ヘッドが加速したときにコンポーネントが完全に固定されない可能性があります。これにより、コンポーネントの落下、ピックアップの傾き、またはカメラの拒否が発生する可能性があります。
応答が遅い場合は、空気経路が長いか閉塞されているか、フィルターの汚れ、バルブの磨耗、シール不良、またはタイミング パラメータが正しくないことが原因である可能性があります。機械がこのデータを提供する場合、エンジニアは真空曲線を確認する必要があります。
一部のマシンでは、コンポーネント固有の真空しきい値を設定できます。しきい値が厳しすぎると、機械が良好なピックアップを拒否し、材料の無駄が増加する可能性があります。しきい値が緩すぎると、機械が弱いピックアップを受け入れ、後で欠落または脱落したコンポーネントが作成される可能性があります。
しきい値は、コンポーネントのサイズ、重量、表面、ノズルの種類、生産速度と一致する必要があります。見た目が似ているだけの別のパッケージから盲目的にコピーしないでください。
真空エラーの多くは、実際にはフィーダのプレゼンテーションの問題です。コンポーネントがノズルの中心の下にない場合、真空システムが正常であっても、機械は真空ピックアップ エラーを報告することがあります。
ピックアップの X/Y 座標が間違っていると、ノズルが部品の端、テープポケットの壁、または空き領域に接触する可能性があります。ピックアップミス、ピックアップの中心のずれ、ピックアップの傾き、真空シールの不安定などの原因となります。
エンジニアは、フィーダ内の実際のコンポーネントを使用してピックアップ位置を教えるか検証する必要があります。ノズルは理論上のポケットの中心だけでなく、正しいコンポーネントの中心に着地する必要があります。
ピックアップの高さが高すぎると、真空シールを形成するのに十分なほどノズルがコンポーネントにしっかりと接触しない可能性があります。ピックアップの高さが低すぎると、ノズルがコンポーネントをポケットに押し込んだり、部品を損傷したり、コンポーネントを回転させる横力が発生したりする可能性があります。
ピックアップの高さは、実際のテープポケットの深さ、コンポーネントの厚さ、ノズルの長さ、およびフィーダーの状態を確認してください。これは、薄いコンポーネント、背の高いコンポーネント、およびルーズポケットパッケージングの場合に特に重要です。
フィーダーのインデックス作成では、すべてのコンポーネントを同じピックアップ位置に配置する必要があります。テープの進みにばらつきがあると、ピックアップにもばらつきが生じます。ノズルは数サイクルの間は正しくピッキングされますが、その後ランダムに失敗することがあります。
一般的な原因としては、スプロケットの磨耗、テープ穴の損傷、カバーの緩み、間違ったピッチ設定、テープの張力不足、フィーダー機構の汚れなどが挙げられます。フィーダのメンテナンスには、インデックス テスト、クリーニング、キャリブレーション、およびカバー テープ パスの検査が含まれる必要があります。

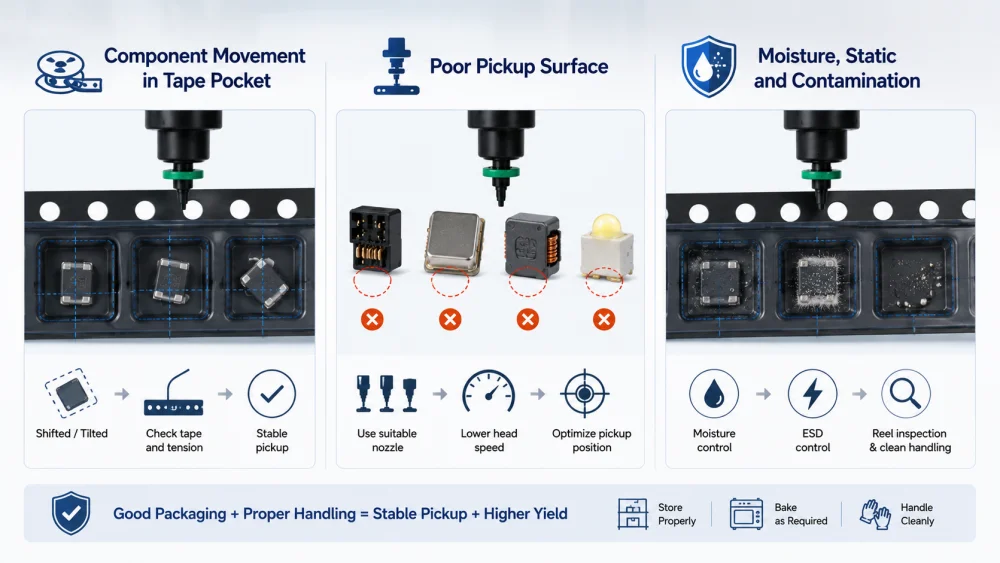

SMT コンポーネントのピックアップの失敗は、機械のハードウェアではなく資材の梱包が原因で発生することがあります。機械が確実にピッキングできるのは、コンポーネントが安定して再現可能な方法で提供されている場合のみです。
小型または軽量のコンポーネントはテープポケット内で移動する可能性があります。ピックアップ前にパーツがずれたり、傾いたり、回転したりすると、ノズルがパーツを中心からずらしてピックアップする可能性があります。これにより、真空度が低下したり、コンポーネントが落下したり、視覚障害が発生したりする可能性があります。
エンジニアは、ピックアップする前にコンポーネントの位置を観察する必要があります。カバーテープを剥がしたり、フィーダーのインデックスを作成した後に部品が動く場合は、梱包を見直す必要があります。インデックス速度を遅くするか、カバーテープの張力を調整するか、より適切な梱包材を使用する必要がある場合があります。
コンポーネントによっては、ピックアップ面が平らでなく、きれいではありません。粗い、曲面、多孔質、または不規則な表面では、真空シールが困難になります。これは、コネクタ、シールド、インダクタ、トランス、レンズ、および一部の LED パッケージに共通です。
この場合、真空を強めても問題が解決しない可能性があります。より良い解決策は、異なるノズル形状、より大きな接触面積、より低いヘッド速度、または特別なピックアップ位置である可能性があります。
湿気、静電気、汚染により、コンポーネントがテープ、カバー フィルム、ポケット壁、またはノズル側に付着する可能性があります。取り逃し、二重取り、部品の落下などの原因となります。 JEDEC J-STD-033 は、湿気やリフローに敏感な表面実装デバイスの取り扱いに関するガイダンスを提供します。これは、敏感なパッケージの保管および準備の管理に役立ちます。
材料は工場の手順に従って保管および処理する必要があります。湿度管理、ベーキング管理、リール検査、クリーンハンドリングによりピックアップのばらつきを低減します。
すべてのピックアップ障害がフィーダーで発生するわけではありません。場合によっては、コンポーネントが正常にピッキングされても、機械がその形状、位置、極性、またはリードの状態を確認できないため、カメラがそのコンポーネントを拒否することがあります。
コンポーネント ライブラリ データが間違っている場合、ビジョン システムはピックアップ後にコンポーネントを拒否する可能性があります。本体のサイズ、厚さ、外形、リードの位置、極性マーク、または認識ウィンドウが正しくない場合、すべて誤検知が発生する可能性があります。
エンジニアは実際のコンポーネントとパッケージ データを比較する必要があります。これは、コンポーネントの置換、新製品の導入、サプライヤーの変更、または手動のライブラリ編集の後に重要です。
ビジョン照明はコンポーネントの表面と一致する必要があります。光沢のある金属、黒いパッケージ、透明なレンズ、白いセラミックボディ、および小さな極性マークには、異なる照明またはしきい値が必要な場合があります。照明が悪いと、良いピックアップが悪いピックアップのように見える可能性があります。
拒否されたコンポーネントが手動検査で正常に見える場合、エンジニアはカメラ画像、照明レベル、エッジしきい値、極性認識、および許容される補正範囲を確認する必要があります。
ピックアップとビジョンは一緒に検討する必要があります。カメラの拒否は、実際の悪いピックアップによって引き起こされる可能性がありますが、不十分なビジョン設定によって引き起こされる場合もあります。エンジニアはピックアップ位置、ノズル番号、真空値、カメラ画像、および不合格の理由を比較する必要があります。
フィーダ、ノズル、バキューム、ビジョン、および配置の症状を結びつける、より広範なプロセスのビューについては、エンジニアはこの SMT ピック アンド プレイス トラブルシューティング ガイドも読むことができます。.
機械のパラメータによって、限界ピックアップの状態が良くなったり悪くなったりすることがあります。ハードウェアと材料のチェックで問題が完全に解決されない場合、エンジニアは速度、加速度、滞留時間を確認し、制御を解放する必要があります。
ピックアップ滞留時間により、ノズルがコンポーネントに接触し、遠ざかる前に真空が形成されます。滞留時間が短すぎると、コンポーネントが完全に固定されない可能性があります。これは、より大きく、より重い、または不規則なコンポーネントによく見られます。
滞留時間をわずかに長くすると安定性が向上しますが、マシンの速度が低下する可能性があります。目標は、ライン全体の速度を低下させることではありません。エンジニアは、可能であれば、影響を受けるコンポーネントのみを最適化する必要があります。
動きが速いと、移動中にコンポーネントにかかる力が増加します。ピックアップが中心からわずかにずれている場合、または真空度が限界に達している場合、高い加速度により部品が動いたり落下したりする可能性があります。影響を受けるコンポーネントの速度を下げることは、有益なテストです。
速度を下げた後に欠陥が減少した場合、チームは高速生産に戻る前に、加速度、ピックアップ条件、ノズルの選択、またはフィーダーの安定性を調整する必要があります。
配置時には、適切なタイミングで真空を解除する必要があります。リリースが遅れると、コンポーネントがノズルとともに持ち上がる可能性があります。ブローエアが強すぎると、部品がはんだペースト上で移動したり、反転したりする可能性があります。
コンポーネントが正しく選択されたものの、配置後に見つからない場合は、リリース パラメータをチェックする必要があります。リフロー前検査は、コンポーネントが実際にパッド上に配置されたかどうかを確認するのに役立ちます。
検査データは推測を防ぐのに役立ちます。 SMT 真空ピックアップ エラーは、機械ログ、目視観察、AOI 結果、SPI 結果、および欠陥パターン追跡によって確認する必要があります。
マシンログには、ピックアップエラー、バキュームエラー、認識拒否、ノズル番号、ヘッド番号、フィーダー番号、コンポーネント参照が表示されます。オペレータがアラームを繰り返しリセットする前に、このデータをエクスポートまたは記録する必要があります。
トレンド データは 1 つのアラームよりも役立ちます。同じノズルで繰り返しエラーが発生する場合は、ノズルと真空経路を検査する必要があります。 1 つのフィーダーで繰り返しエラーが発生する場合は、フィーダーのインデックスとピックアップの座標をチェックする必要があります。
AOI は、コンポーネントの欠落、間違った極性、スキュー、および配置の欠陥を特定できます。 SPI は、配置前のはんだペーストの量とオフセットを表示できます。リフロー前にコンポーネントが欠落している場合、根本原因はピックアップ、移動、またはリリースである可能性があります。リフロー前には存在していたが、リフロー後に消失または移動した場合は、はんだペーストとリフローの条件をチェックする必要があります。
IPC は 、IPC J-STD-001 と IPC-A-610 は、 電子機器の組み立てプロセスの管理と受け入れ要件のために一緒に使用されることが多いと述べています。これらの規格は、工場が一貫した検査および品質判定ルールを定義するのに役立ちます。
エンジニアは一度に 1 つの要素のみを変更する必要があります。ノズルの清掃または交換、フィーダーの位置の交換、リールの交換、ピックアップの高さの調整、速度の低下、または真空フィルターの検査を行うことができます。一度に変更する設定が多すぎると、チームは症状を解決できても、本当の原因を知ることができない可能性があります。
適切なトラブルシューティング記録には、元の欠陥、疑わしい原因、行われた変更、テスト結果、および最終的な修正措置が含まれている必要があります。これにより、将来の生産に役立つ知識が生まれます。
SMT バキューム ピックアップ エラーは、通常、ピックアップ チェーン全体の不安定性によって発生します。最も一般的な原因には、間違ったノズル サイズ、汚れたノズル、摩耗したノズル先端、低い真空値、遅い真空応答、間違ったピックアップ座標、間違ったピックアップ高さ、フィーダーのインデックス付けエラー、不安定なテープ ポケット、不良なコンポーネント表面、および間違ったビジョン設定が含まれます。
最良のトラブルシューティング方法は、欠陥パターンから始めて、ノズル、バキューム、フィーダー、材料、ビジョン、機械パラメータを順番にチェックすることです。エンジニアは、推測を避けるために、スワップ テストと検査データを使用する必要があります。繰り返されるピックアップ エラーは、通常、セットアップ、フィーダー、またはパッケージ データを示しています。ランダムなエラーは、多くの場合、ノズルの摩耗、真空漏れ、機械の清浄度、または材料のばらつきを示します。
I.C.T は、エレクトロニクス メーカー向けに、SMT ライン計画、ピック アンド プレイス プロセス サポート、フィーダーとノズルの最適化、真空トラブルシューティング、検査、トレーニング、生産改善などの専門的な ワンストップ SMT ソリューションを提供します。部品ピックアップの失敗を減らし、ラインの安定性を向上させたい工場の場合、1 つの設定だけを調整するよりもプロセス全体を見直す方が効果的です。
SMT 真空ピックアップ エラーは、ほとんどの場合、ノズルとコンポーネント間のシール不良が原因で発生します。原因としては、ノズル サイズが間違っている、ノズル表面が汚れている、ノズル先端が磨耗している、真空経路が閉塞している、真空源が弱い、ピックアップ高さが間違っている、コンポーネント表面が不良であるなどが考えられます。フィーダーの位置エラーにより、ノズルが部品を中心からずらしてピックする可能性もあり、これは真空の問題のように見えます。エンジニアは、ノズル、真空値、ピックアップ座標、およびフィーダーのインデックスを一緒に確認する必要があります。
エンジニアは、まずエラー パターンを特定することで、ピック アンド プレース真空の問題をトラブルシューティングします。 1 つのノズルに続いて欠陥が発生する場合は、ノズルの摩耗、汚染、および真空経路を検査します。 1 つのフィーダーに従っている場合は、ピックアップ位置、テープのインデックス、およびフィーダーのキャリブレーションを確認してください。 1 つのリールに続く場合は、材料の梱包とコンポーネントの表面を検査してください。パラメータを変更する前に、マシンログ、真空値、カメラ画像、および AOI の結果を比較する必要があります。
機械はコンポーネントを正しく選択しても、カメラがその輪郭、中心、極性、またはリードの状態を確認できないため、視覚的には拒否される場合があります。一般的な原因には、間違ったコンポーネント ライブラリ、不十分な照明、反射面、汚れたレンズ、間違ったしきい値、または実際の中心からずれたピックアップが含まれます。エンジニアはカメラ画像を検査し、実際のコンポーネントと比較する必要があります。パーツが物理的に中心にあるにもかかわらず拒否される場合は、ビジョン設定に問題がある可能性があります。
はい、フィーダーの問題によりバキューム ピックアップ エラーが発生しやすくなります。フィーダーが正しい位置に部品を提示しない場合、ノズルが端、角、または空のポケットに接触する可能性があります。真空システムは正常である可能性がありますが、ピックアップは依然として故障します。エンジニアは、フィーダーのピッチ、テープのインデックス、カバーテープの張力、ピックアップの座標、テープポケット内のコンポーネントの動きを確認する必要があります。フィーダー交換テストは、この原因を確認する最も簡単な方法の 1 つです。
工場は、ノズルのメンテナンス、真空の安定性、フィーダーの校正、材料の梱包、ピックアップの高さ、ビジョン設定を制御することで、SMT 部品のピックアップの失敗を減らすことができます。ノズル、フィーダー、ヘッド、コンポーネント、リールバッチ、生産時間ごとに欠陥を記録する必要があります。ノズル、フィルター、フィーダー、機械テーブルの定期的な清掃も重要です。難しいコンポーネントの場合は、安定したピックアップを実現するために、特殊なノズル、遅いピックアップ速度、または調整された滞留時間が必要になる場合があります。
SMT バキュームおよびピックアップのエラーは、機械のアラームだけではありません。これらは、コンポーネントがフィーダー ポケットから PCB パッドまで確実に制御されていないことを示しています。根本原因は、ノズルの状態、真空応答、フィーダーの配置、コンポーネントのパッケージング、ビジョン設定、機械の速度、または配置のリリースに起因する可能性があります。
これらのエラーを体系的に解決する工場は、部品の欠落、部品の落下、不合格部品、および不要な材料の無駄を削減できます。生産チームが繰り返し発生する SMT コンポーネントのピックアップ障害に直面している場合、I.C.T は、SMT プロセス全体のレビューを支援し、装置のセットアップからプロセスの最適化までの実用的なワンストップ サポートを提供します。
