SMT コンポーネントの配置のずれは、ピック アンド プレース プロセス中にコンポーネントが意図したパッド位置に取り付けられていない場合に発生します。この問題は一見小さな問題に見えるかもしれませんが、はんだブリッジ、はんだ接合部のオープン、トゥームストンニング、電気的接触不良、再加工、リフロー後の製品品質の不安定を引き起こす可能性があります。
電子機器メーカーにとって、配置時のコンポーネントの位置ずれは機械の精度だけの問題ではありません。この問題は、PCB サポート、ノズルの磨耗、フィーダーの位置、視覚認識、はんだペーストの状態、配置圧力、基板の反り、または不正なプログラム データによって発生する可能性があります。安定した SMT プロセスでは、配置チェーンのすべての部分が連携して動作する必要があります。
このガイドでは、最も一般的な SMT 配置オフセットの原因について説明し、エンジニアが実践的な方法でトラブルシューティングを行う方法を示します。
コンポーネントのシフトとは、コンポーネントが設計されたパッドの中心から離れて配置されることを意味します。オフセットは、X 方向、Y 方向、回転角度、または 3 つすべての組み合わせで発生する可能性があります。場合によっては、コンポーネントが中心からわずかにずれているだけで、検査に合格する可能性があります。より深刻な場合には、目に見えるはんだ欠陥や機能障害が発生します。
SMT コンポーネントの配置のシフトは、通常、いくつかの形式で現れます。
まず、コンポーネントがパッドの中心から横に移動する可能性があります。これは、小型チップ部品、抵抗、コンデンサ、ダイオード、ファインピッチ IC などでよく見られます。次に、コンポーネントがわずかに回転する可能性があり、リードの位置合わせやはんだ接合の形成に影響を与える可能性があります。第三に、コンポーネントがパッド上に正しく着地せず、はんだペーストの端に載る可能性があります。第 4 に、コンポーネントはリフロー前は正しく見えても、はんだ濡れの不均衡によりリフロー中に動く可能性があります。
シフトの種類ごとに異なる手がかりが得られます。一方向への繰り返しのシフトは、機械のキャリブレーション、基板の位置決め、またはプログラムのオフセットを示している可能性があります。ランダムなシフトは、ノズル、真空、フィーダー、はんだペースト、または基板サポートが不安定であることを示している可能性があります。
最新の SMT の生産では、より小さなコンポーネント、より狭いパッド間隔、より速い配置速度が使用されます。これにより、プロセスの寛容さが失われます。大きなチップ コンポーネントでは許容できる小さな配置オフセットが、0201 コンポーネント、BGA、QFN、またはファインピッチ コネクタでは深刻な問題を引き起こす可能性があります。
コンポーネントが中心にない場合、はんだペーストの量のバランスが崩れます。リフロー中に、溶けたはんだがコンポーネントを正しい位置からさらに引き離す可能性があります。これにより、ブリッジ、墓石、不十分なはんだ、コンポーネントの歪み、または隠れた接合部の脆弱性が生じる可能性があります。

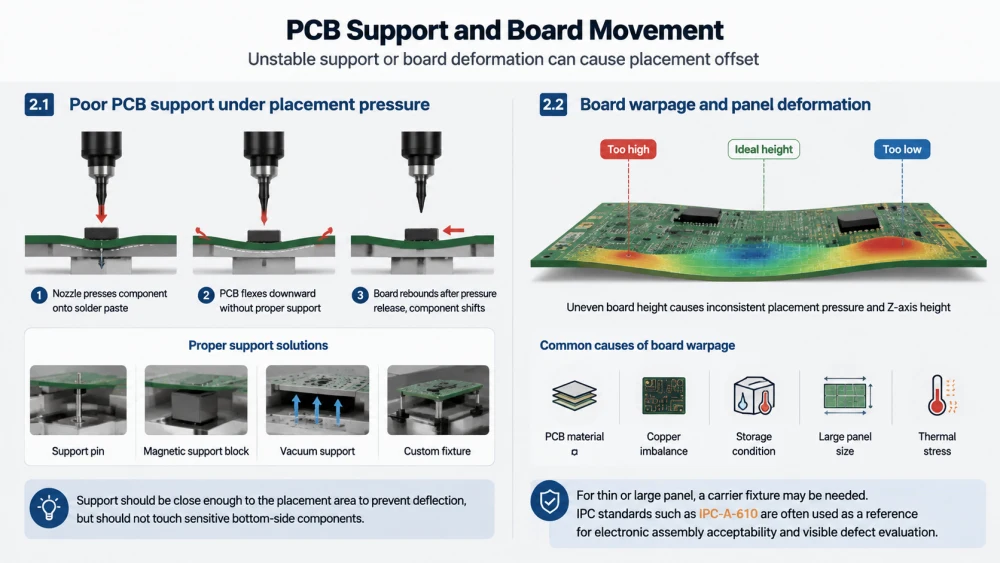

最も見落とされがちな SMT 配置オフセットの原因の 1 つは、不安定な PCB サポートです。実装時に基板が動いたり、曲がったり、振動したり、クランプが適切に行われていない場合、高精度実装機であっても安定した結果を維持することはできません。
配置中、ノズルは部品をはんだペースト上に押し付けます。 PCBを下から支えないとボードが下にたわむ可能性があります。ボードが反発すると、コンポーネントがわずかに移動する可能性があります。これは、薄いボード、大きなパネル、フレキシブルな PCB、またはコンポーネントの分布が不均一なボードで特によく発生します。
エンジニアは、サポート ピン、磁気サポート ブロック、真空サポート、またはカスタム フィクスチャが正しく配置されているかどうかを確認する必要があります。サポートは、たわみを防ぐために配置領域に十分近づける必要がありますが、敏感な底面コンポーネントに触れないようにしてください。
PCB の反りにより、パネル全体の高さが異なる場合があります。基板の一部の領域が予想より高いか低い場合、配置圧力と Z 軸の高さが不一致になる可能性があります。一部のコンポーネントは強く押し付けられすぎている可能性がありますが、他のコンポーネントははんだペーストにほとんど触れていない可能性があります。
基板の反りは、PCB の材質、銅の不均衡、保管条件、パネル サイズ、または熱応力によって発生する可能性があります。薄いパネルや大きなパネルの場合は、キャリア固定具が必要になる場合があります。 などの IPC 規格は IPC-A-610 、電子アセンブリの許容性や目に見える欠陥の評価の基準としてよく使用されます。
ノズルは、SMT マシンとコンポーネントの間の直接の接触点です。ノズルが部品を確実かつ中心にピッキングできない場合、配置のずれが発生する可能性が非常に高くなります。
ノズルが摩耗すると、平面性やエアシール能力が失われることがあります。ノズルが汚れていると、ピックアップ表面にフラックス残留物、ほこり、はんだ粒子、または接着剤が付着している可能性があります。ノズルのサイズが正しくないと、コンポーネント本体と一致しない可能性があり、ピックアップが不安定になったり、センタリングが不正確になったりすることがあります。
小さなコンポーネントの場合、ノズルの状態は重要です。ノズルが大きすぎると、テープポケット内の隣接するコンポーネントに接触する可能性があります。小さすぎると十分な保持力が得られない場合があります。ノズル先端が損傷している場合、ヘッドの高速移動中にコンポーネントが回転する可能性があります。
真空の問題により、コンポーネントがピックアップと配置の間で移動する可能性があります。真空圧が弱い、不安定、遅れている場合、部品がノズル先端上で滑る可能性があります。これは、ランダムな配置オフセット、コンポーネントのドロップ、または断続的な認識エラーとして現れることがよくあります。
エンジニアは、ノズル、真空フィルター、真空パイプ、ヘッドシール、エジェクター、および真空センサーの値を検査する必要があります。多くの場合、安定した真空曲線は、マシンがアラームを報告するかどうかを確認するだけよりも役立ちます。

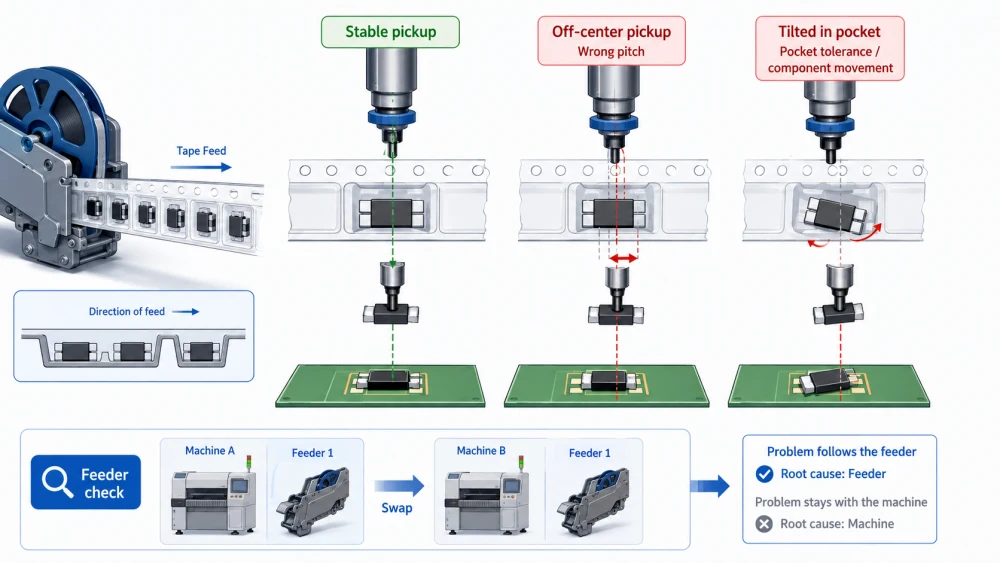

フィーダのエラーも、配置中のコンポーネントの位置ずれの主な原因です。コンポーネントがテープ ポケット内に正しく配置されていない場合、ノズルが中心から外れてコンポーネントをピックする可能性があります。機械はコンポーネントを配置することはできますが、コンポーネントの位置が移動したり回転したりする可能性があります。
フィーダーのピッチ、テープの送り、またはピックアップの座標が間違っていると、ピックアップの瞬間に部品がノズルの中心の下に収まりません。これにより、ピックアップが不安定になります。ビジョン システムは小さな誤差を修正することはできますが、機械的なピックアップの不良状態を完全に解決することはできません。
一般的な兆候としては、繰り返されるピックアップ エラー、ノズル上でコンポーネントが斜めに立っている、高い不合格率、および 1 つのフィーダー位置にのみ現れる配置オフセットなどが挙げられます。位置を交換した後もフィーダーに問題が発生する場合は、フィーダーが根本原因である可能性があります。
一部のコンポーネントはピックアップ前にテープポケット内で移動する可能性があります。これは、非常に小さなコンポーネント、緩い梱包、キャリアテープの損傷、またはフィーダのインデックス作成中の振動によって発生する可能性があります。コンポーネントがすでにポケット内で傾いているかずれている場合、ノズルが誤った中心でコンポーネントをピックする可能性があります。
エンジニアは、フィーダー カバーのテープの張力、スプロケットの噛み合い、フィーダーの校正、ピックアップの高さ、およびコンポーネント ポケットの状態を確認する必要があります。材料のパッケージングの品質は、配置の安定性に直接影響する可能性があります。

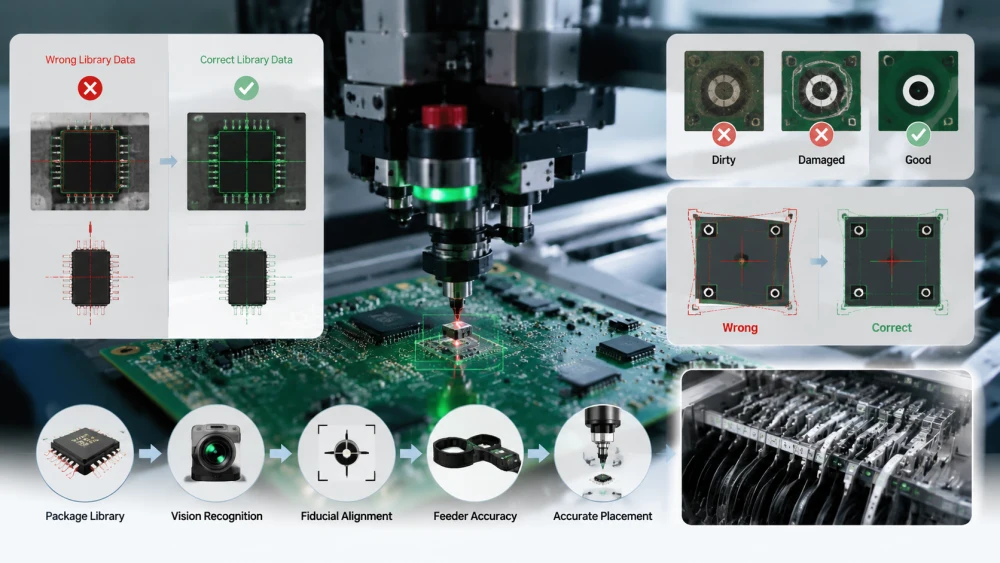

SMT マシン ビジョンは、配置前にコンポーネントの位置を修正するように設計されています。ただし、ビジョン データ、照明、パッケージ ライブラリ、または基準認識が間違っている場合、マシンは間違ったオフセットを計算する可能性があります。
すべてのコンポーネントには、正しいサイズ、ボディの輪郭、リードの位置、厚さ、極性、および認識パラメータが必要です。コンポーネント ライブラリ データが間違っている場合、カメラは間違ったエッジまたは中心点を認識する可能性があります。機械は、誤った補正値に従ってコンポーネントを配置する可能性があります。
これは、新製品の導入、コンポーネントの交換、ライブラリのコピー、または手動データ編集の後によく発生します。エンジニアは、特に見た目はほぼ同じでも本体サイズやリードの形状が異なる類似のパッケージ タイプの場合、実際のコンポーネントとライブラリ データを比較する必要があります。
基板基準が汚れていたり、損傷していたり、設計が不十分であったり、誤って認識されたりすると、基板座標系全体がずれる可能性があります。この場合、多くのコンポーネントが同様の方向にオフセットを示す可能性があります。問題は配置ヘッドではない可能性があります。それはボードの位置合わせの基準になる可能性があります。
基準マークには、明確なコントラスト、十分なクリアランス、および安定したはんだマスク定義が必要です。機械は、配置を開始する前に正しい基準点を一貫して認識する必要があります。
ビジョン、フィーダー、ピックアップ、ノズルの症状を結び付ける幅広いトラブルシューティング フレームワークについては、エンジニアはこの SMT ピック アンド プレース トラブルシューティング ガイドを確認することもできます。.
一部の装着ずれは装着機自体が原因ではありません。コンポーネントは正しく配置されているかもしれませんが、はんだペーストの状態により、リフロー前またはリフロー中にコンポーネントが移動してしまいます。
2 つのパッド間で半田ペーストの量が不均一であると、リフロー時に部品がより強い濡れ力によって側に引っ張られる可能性があります。これは、トゥームストーン、スキュー、小さな切りくずの動きの一般的な原因です。
ペースト量の不均一は、ステンシルの詰まり、不適切なステンシル設計、不適切な開口率、不十分な洗浄、不適切なスキージ圧力、または不安定な印刷速度によって発生する可能性があります。 SPI データは、シフトが配置前に開始されるかリフロー後に開始されるかを確認するのに役立ちます。
はんだペーストは、リフロー前にコンポーネントを所定の位置に保持する必要があります。ペーストのタック力が弱い場合、基板搬送時やコンベアの振動、近くの部品の配置時に部品が動く可能性があります。ペーストを長時間放置すると乾燥する可能性があり、ペーストを不適切に保管すると、安定した印刷性能や保持性能が失われる可能性があります。
プロセス チームは、ペーストの保管、解凍、混合、印刷間隔、ステンシルの洗浄を管理する必要があります。 IPC J-STD-001 規格は、はんだ付けされた電気および電子アセンブリ プロセス要件の参考として役立ちます。

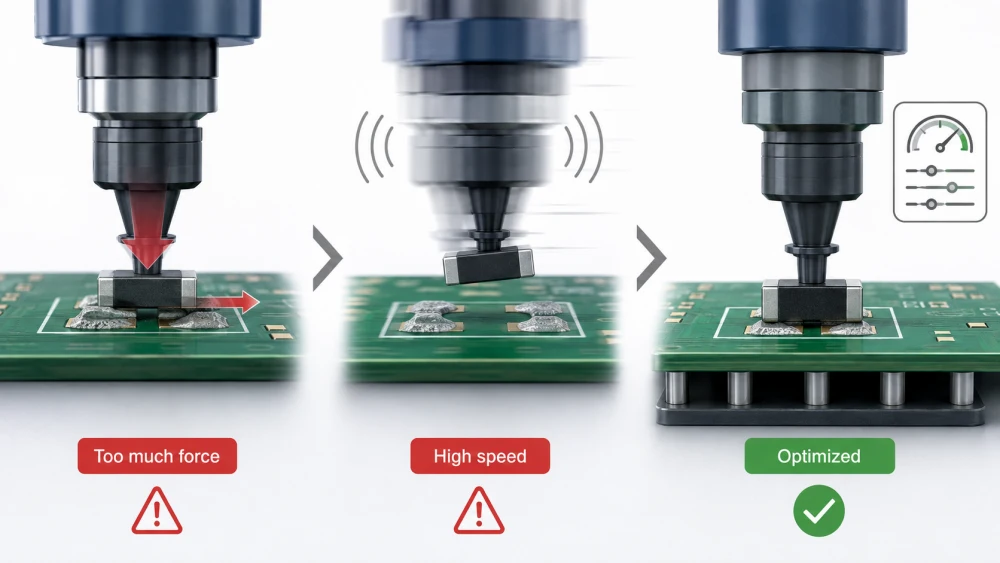

機械の設定は配置精度に直接影響する可能性があります。加速度、配置力、または Z 軸の高さが最適化されていない場合、低速で適切に実行されるプログラムでも、最大生産速度でオフセットが発生する可能性があります。
配置力が高すぎると、コンポーネントが穏やかに着地せずに、はんだペースト上で滑ってしまう可能性があります。これは、ペーストの付着量が多い場合、パッドが小さい場合、またはコンポーネントの底面が滑らかな場合に発生する可能性が高くなります。
過度な力がかかると、繊細なコンポーネントが損傷したり、隠れたストレスが発生したりする可能性があります。エンジニアは、コンポーネントの種類、パッケージのサイズ、基板のサポート、およびペーストの状態に応じて配置力を最適化する必要があります。
実装速度が速いと出力が向上しますが、振動、加速ストレス、コンポーネントの移動リスクも増加します。ヘッドの動きが激しくなりすぎると、コンポーネントが配置前にノズル上で移動する可能性があります。基板のサポートが弱い場合、高速で配置するとオフセットが悪化する可能性があります。
実際的なアプローチは、トラブルシューティング中に一時的に速度を下げることです。シフトが改善された場合、プロセス チームは、フル生産速度に戻る前に、加速、配置順序、サポート条件、またはノズルの選択を調整できます。
リフロー後に見られるすべてのオフセットが配置エラーであるわけではありません。コンポーネントは、リフロー前に正しく取り付けられていても、加熱プロセス中にまだ動く場合があります。
一方のパッドのはんだがもう一方のパッドよりも速く溶けたり濡れたりすると、表面張力によってコンポーネントが中心から離れてしまう可能性があります。これは、特にパッドの設計、ペースト量、または熱分布のバランスが崩れている場合に、小型のチップ コンポーネントでよく見られます。
エンジニアは、リフロー前AOIまたは顕微鏡検査とリフロー後の検査を比較する必要があります。コンポーネントがリフロー前は中央に配置されていたが、リフロー後にはずれた場合、根本原因は配置機械の精度ではなく、はんだ付けプロセスである可能性があります。
湿気に敏感なコンポーネントは、保管とベーキングが制御されていない場合、リフロー中に予期せぬ動作をする可能性があります。 JEDEC J-STD-033 は、湿気やリフローに敏感な表面実装デバイスの取り扱いに関するガイダンスを提供します。水分管理が不十分だと、特に IC パッケージ、BGA、および高価なコンポーネントの場合、プロセスのリスクが増加する可能性があります。
熱プロファイルも見直す必要があります。ランプ速度が速すぎる、加熱が不均一である、またはコンベア速度が不安定であると、はんだの濡れバランスやコンポーネントの安定性に影響を与える可能性があります。

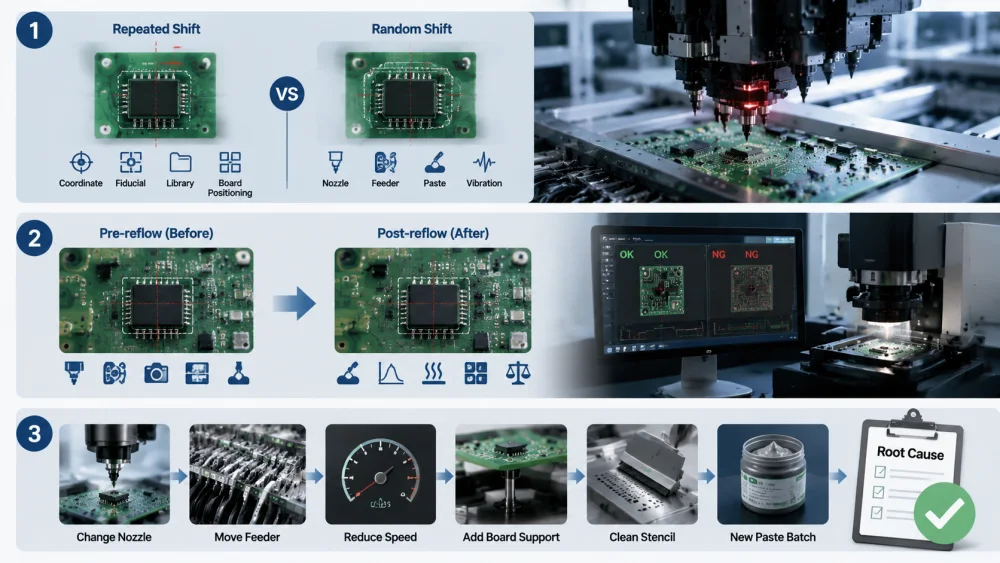

優れたトラブルシューティング方法では、機械の原因を物質の原因やプロセスの原因から分離します。この構造がないと、チームは多くの設定を調整しても、本当の理由を見つけることができない可能性があります。
同じコンポーネントがすべてのボードで同じ方向に移動する場合、考えられる原因は、プログラム座標、基準、コンポーネント ライブラリ、ボードの位置、またはステンシルの位置合わせです。ずれがランダムに発生する場合、考えられる原因は、ノズル、バキューム、フィーダー、ペーストの粘着力、基板の振動、または材料の変動です。
この単純な区別により、エンジニアは時間の無駄を避けることができます。繰り返されるオフセットは、座標またはセットアップの問題と同様に扱う必要があります。ランダムなオフセットは安定性の問題と同様に扱う必要があります。
リフロー前検査は、故障の真の段階を特定する最良の方法の 1 つです。コンポーネントがリフロー前にすでに移動されている場合は、実装機、フィーダー、ノズル、ビジョン、PCB サポート、およびペースト保持力に焦点を当てます。リフロー後にのみコンポーネントが移動する場合は、はんだペーストの量、パッドの設計、熱プロファイル、および濡れのバランスに注目してください。
AOI、SPI、機械配置レポート、手動顕微鏡チェックを併用する必要があります。 1 つのデータ ソースですべてのストーリーが語られることはほとんどありません。
エンジニアは、一度に 1 つの要因を変更することで原因を特定できます。たとえば、ノズルを交換する、フィーダーを別のレーンに移動する、配置速度を下げる、PCB サポートを追加する、ステンシルを洗浄する、または新しいはんだペースト バッチを実行するなどです。 1 つの項目に続いて欠陥がある場合、その項目が最も疑わしいものになります。
この方法は推測よりも時間がかかりますが、信頼性の高いプロセス学習が生成されます。また、チームが将来の制作のために SMT 配置オフセットの原因のデータベースを構築するのにも役立ちます。
SMT コンポーネントの配置のずれは、通常、単一のマシン障害ではなく、一連の小さなプロセス問題によって引き起こされます。最も一般的な原因には、弱い PCB サポート、ノズルの摩耗、不安定な真空、フィーダ ピックアップ エラー、間違った画像データ、不均一なはんだペースト、過剰な配置圧力、およびリフロー濡れの不均衡が含まれます。
エンジニアはまずシフトが繰り返されるかランダムであるかを判断し、次にリフロー前とリフロー後の検査データを比較する必要があります。これは、配置エラーをはんだ付けの動きから分離するのに役立ちます。安定した生産は、正確な機械のセットアップ、クリーンな材料の取り扱い、制御されたはんだペースト印刷、および定期的なメンテナンスに依存します。
I.C.T は、SMT のライン計画、ピック アンド プレイス プロセスのサポート、リフローはんだ付け、検査、トレーニング、トラブルシューティングのガイダンスなど、専門的なワンストップの SMT ソリューションで電子機器メーカーをサポートしています。配置不良を減らし、生産の安定性を向上させたい工場にとって、完全なプロセスビューは、1 つの機械パラメータだけを調整するよりも価値があることがよくあります。
通常、主な原因は、配置プロセスの制御が不安定であることです。これには、不十分な PCB サポート、不適切なピックアップ位置、摩耗したノズル、弱い真空、間違った画像データ、または不均一なはんだペーストが含まれる可能性があります。シフトが同じ方向に繰り返される場合、エンジニアはプログラム座標、基準認識、およびコンポーネント ライブラリ データをチェックする必要があります。ずれがランダムである場合、原因はノズルの状態、フィーダーの安定性、基板の振動、またはペーストの粘着力である可能性が高くなります。
最良の方法は、リフローの前後に基板を検査することです。リフロー前にコンポーネントがすでに中心からずれている場合、問題は配置、ピックアップ、ビジョン、フィーダー、または基板サポートに関連しています。コンポーネントがリフロー前は中央に配置されているが、リフロー後にはずれている場合、問題ははんだペーストの量、パッドの設計、熱プロファイル、または濡れの不均衡である可能性が高くなります。 SPI とリフロー前の AOI は、この比較に非常に役立ちます。
はい、はんだペーストはコンポーネントの位置ずれを引き起こしたり、悪化させる可能性があります。ペーストの量が不均一であると、リフロー中にコンポーネントが傾いたり動いたりする可能性があります。ペーストのタック力が弱すぎると、基板搬送時やリフロー前の振動時に部品がずれてしまう可能性があります。はんだ欠陥とともに配置オフセットが発生する場合は、ペーストの保管、オープンタイム、ステンシルの洗浄、印圧、開口部の設計をすべてチェックする必要があります。
1 つのコンポーネント タイプのみが変更される場合、根本的な原因は多くの場合、その特定のパッケージに関連しています。ノズルがコンポーネント本体と一致していない可能性があり、フィーダーポケットが動きを許容している可能性があり、ビジョンライブラリに不正確なサイズデータが含まれている可能性があり、またはパッドの設計によってはんだの濡れが不均一になる可能性があります。エンジニアは、コンポーネントの図面、パッケージ ライブラリ、ピックアップ位置、ノズル タイプ、フィーダーの状態、および正確な位置のペースト デポジットを確認する必要があります。
ファクトリは、安定した制御ルーチンを構築することで、SMT の配置オフセットを減らすことができます。これには、ノズルの磨耗のチェック、真空経路のクリーニング、フィーダーの校正、ビジョン ライブラリの検証、PCB サポートの改善、SPI データの監視、リフロー前の AOI とリフロー後の欠陥の比較が含まれます。大量生産の場合、チームはコンポーネントの位置、フィーダー番号、ノズル番号、生産バッチごとにシフト パターンを記録する必要があります。これにより、トラブルシューティングが迅速化され、不具合の繰り返しが防止されます。
SMT 配置中のコンポーネントのシフトは、実際的なプロセスの警告です。これは、配置チェーンの一部が製品要件を満たすほど安定していないことをエンジニアに伝えます。原因は、機械の精度、材料の表現、はんだペーストの動作、基板のサポート、またはリフローのバランスに起因する可能性があります。
問題を系統的に解決する工場は、手戻りを減らし、材料コストを保護し、製品の長期的な信頼性を向上させることができます。生産チームが繰り返される SMT の配置オフセットや原因不明のコンポーネントの移動に直面している場合、I.C.T は、SMT ライン プロセス全体のレビューに役立ち、装置からプロセスの最適化までの実用的なワンストップ サポートを提供します。
