SMT 視覚認識エラーは、カメラ システムがコンポーネントの位置、形状、極性、方向を正しく識別できない場合に発生します。高度な SMT 画像検査ソリューションは、 メーカーが部品認識の安定性を向上させ、高速配置時の誤検知を減らすのに役立ちます。多くの工場では、これはコンポーネント カメラの認識障害、度重なるビジョン アラーム、誤った回転検出、または不安定なピックアップ確認として現れます。多くの場合、問題はカメラだけではありません。照明、パッケージ データ、ノズルの状態、ピックアップの高さ、フィーダーの表示、さらには基板のコントラストもすべて認識品質に影響を与える可能性があります。
この記事では、SMT ビジョン認識エラーの最も一般的な原因について説明し、エンジニアが配置を安定させ、誤検知を減らし、品質管理を強力に維持するのに役立つ実践的な SMT マシン ビジョンのトラブルシューティング手順を示します。これは、推測に頼らずにカメラ関連の配置問題を解決する信頼できる方法を必要とする、SMT のプロセス エンジニア、技術者、メンテナンス チーム、生産管理者向けに書かれています。
目次
視覚認識は、配置が行われる前に、選択されたコンポーネントが正しい部品、正しい位置、正しい方向であることを機械が確認する方法です。これは単なるカメラ画像ではなく、コントロール ポイントです。システムがコンポーネントを正しく読み取ることができない場合、設定が緩すぎると機械が部品を拒否したり、ラインを停止したり、間違った方向に配置したりする可能性があります。
通常、カメラは部品の中心、本体の外形、回転角度、極性マーク、リードまたは端子の形状、ノズルに対するパッケージの位置をチェックします。小型の受動コンポーネントの場合、システムにはきれいなボディの輪郭と中心点のみが必要な場合があります。 IC、コネクタ、LED、または極性パッケージの場合、カメラは形状と方向の両方を検出する必要があるため、認識タスクはより複雑になります。
このため、コンポーネント カメラの認識障害が必ずしも単純なハードウェア障害であるとは限りません。マシンが間違った画像、間違った照明モード、間違ったパッケージ定義、またはピックアップ中にわずかに動いた部品を読み取っている可能性があります。ラインがすべてのビジョンアラームをカメラの問題として扱う場合、本当の原因は隠されたままになる可能性があります。
SMT の配置は非常に小さな公差に依存します。コンポーネントの幅はわずか数ミリメートルである場合があり、カメラはほんの数秒でその位置を確認する必要があります。パーツが中心からずれている、光沢がある、暗い、透明である、回転している、またはノズルによって部分的に隠れている場合、認識が不安定になる可能性があります。この感度は正常です。目標は、ビジョン ロジックを削除することではなく、認識入力をよりクリーンで一貫性のあるものにすることです。

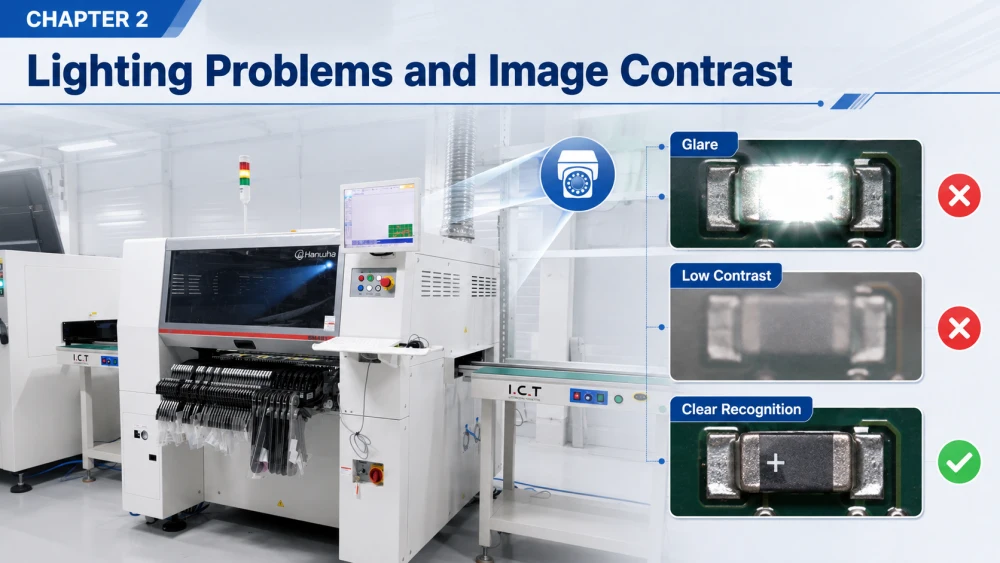

照明は、SMT の視覚認識エラーの最も一般的な原因の 1 つです。カメラは、はっきりと見えるものだけを認識できます。光が強すぎる、弱すぎる、不均一である、またはコンポーネントの表面で反射している場合、画像はオペレーターには問題なく見えても、認識アルゴリズムにとっては不安定なままになることがあります。
パッケージが異なれば、必要な照明条件も異なります。最新のピック アンド プレース マシンは、最適化された照明モードを備えた高度な SMT ビジョン システムを使用して 、さまざまなパッケージ表面を処理します。黒色の IC ボディには強いコントラストが必要な場合があります。反射性の金属パッケージでは、ぎらつきを避けるために柔らかい照明が必要な場合があります。透明または半透明のパッケージでは、カメラがきれいな輪郭ではなく内部反射を認識する可能性があるため、エッジ検出が混乱する可能性があります。角度や強度のわずかな変化でも、認識パフォーマンスに影響を与える可能性があります。
画質が低下すると、システムが中心を誤って読み取ったり、極性マークを検出できなかったり、エッジが不鮮明であるために正常なコンポーネントを拒否したりする可能性があります。忙しい工場では、これは断続的な認識エラーとして現れることが多く、継続的なアラームよりも解決するのが困難です。
エンジニアは、最初にアラーム テキストだけでなく、実際の画像を検査する必要があります。画像には、明確な輪郭、安定したコントラスト、および必要に応じて目に見える極性マークが表示される必要があります。画像が曇っていたり不安定な場合は、パッケージ ライブラリで光源、レンズの汚れ、反射板の状態、カメラの角度、照明モードを確認してください。
また、同じコンポーネント、同じノズル、同じフィーダー位置での画像を比較するのにも役立ちます。ボードの片側または 1 つのマシン ヘッドでのみイメージが変化する場合、問題は光学的ではなく機械的なものである可能性があります。ライティングの修正は、コンポーネントが動いている場合や選択が間違っている場合ではなく、画像が本当の根本原因である場合にのみ役立ちます。
コンポーネント カメラの認識エラーの非常に多くのケースは、パッケージ ライブラリの間違いによって引き起こされます。カメラは正しく動作している可能性がありますが、マシンは画像を間違ったパッケージ データと比較しています。これは、コピーされたライブラリが、見た目は似ていても同一ではない新しいパーツに再利用された後によく発生します。
パッケージの定義は、本体サイズ、ピックアップ中心、高さ、極性マーク、リード数、外形形状、認識方法が一致している必要があります。これらの値のいずれかが間違っている場合、機械は間違った中心を計算するか、パーツを無効として拒否する可能性があります。これは、小型パッケージ、非対称ボディ、偏光コンポーネント、および微妙な表面マークのあるパッケージで特に一般的です。
コピーされたエントリをチームがショートカットとして使用すると、複数のジョブにわたって SMT の視覚認識エラーが繰り返し発生する可能性があります。カメラは操作者の意図を知りません。与えられたデータのみを知っています。そのため、パッケージ ライブラリの規律はマシンのメンテナンスと同じくらい重要です。
エンジニアは、実際のコンポーネントとパッケージ レコードを 1 行ずつ比較する必要があります。パッケージ画像、極性方向、本体サイズ、認識中心、許容回転角度をご確認ください。ライブラリが同様の部品からクローンされた場合、最も安全なアプローチは、完全な生産の前に、最初の製品検査と制御されたテストの実行によって検証することです。
品質を重視する工場では、ライブラリ標準を 1 回限りのセットアップ ファイルとしてではなく、プロセス制御システムの一部として扱う必要があります。 I.C.T は、プロセス サポート、機器のマッチング、ライン設定を含むワンストップの SMT ソリューションでメーカーを支援します。これにより、パッケージ制御、フィーダー制御、認識ロジックが個別に処理されるのではなく、連携して動作できるようになります。

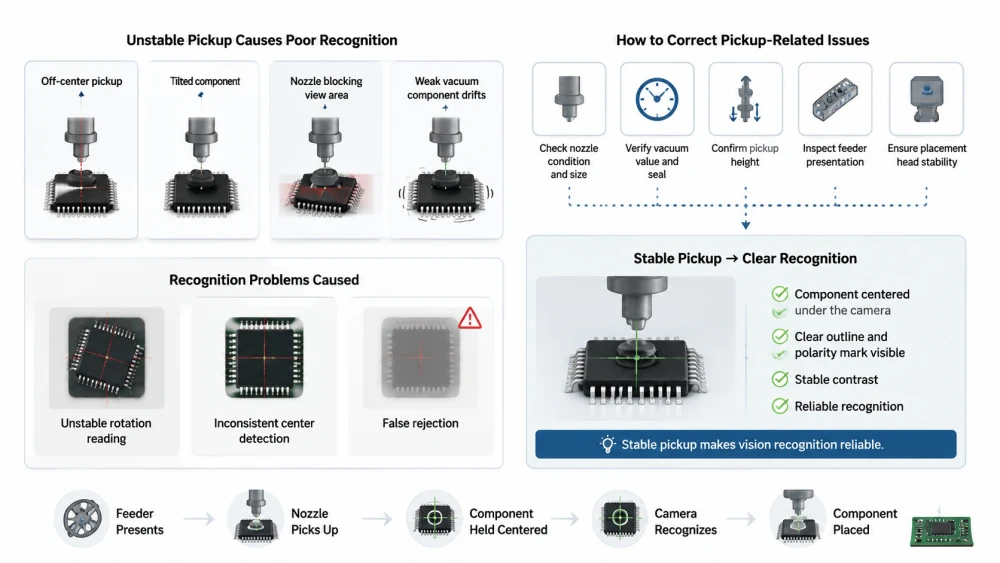

カメラでチェックするときにコンポーネントが適切に中心に配置されていないため、視覚認識が失敗することがよくあります。部品が傾いたり、ずれたり、ノズルによって部分的に隠れたりすると、カメラ自体が正常であっても、画像が不鮮明になることがあります。このため、SMT マシン ビジョンのトラブルシューティングには、カメラだけでなくピックアップ チェーンも含める必要があります。
ノズルはコンポーネントを予想される中心点に保持する必要があります。ピックアップが中心からずれていると、走行中に部品がわずかに回転する可能性があります。ノズルの先端が磨耗していたり、詰まっていたり、サイズが間違っていたりすると、部品が不均等に配置され、表示領域が見えにくくなることがあります。真空が弱いと、コンポーネントが認識を混乱させるのに十分な量のドリフトが発生する可能性があります。
これらの問題は、多くの場合、不安定な回転読み取り、一貫性のない中心検出、または同じパッケージに対する誤った拒否の繰り返しとして現れます。マシンにはカメラの問題があるように見えますが、本当の原因は不安定なピックアップの形状です。
エンジニアは、ノズルの状態、ノズルのサイズ、真空値、ピックアップの高さ、フィーダーの配置、および装着ヘッドの安定性を検査する必要があります。 1 つのノズルまたは 1 つのマシンヘッドに同じ認識問題が発生する場合、それは問題が機械的なものであることを示す強力な兆候です。ノズルを清掃し、シールをチェックし、真空経路を確認することで、繰り返し発生する視覚アラームの多くを解決できます。
画像認識を開始する前に、コンポーネントを繰り返し可能な方法でカメラの下の中央に配置する必要があります。ピックアップが安定すると、カメラはより確実にその仕事を行うことができます。これが、ビジョンのトラブルシューティングをフィーダーとノズルのメンテナンスから切り離すのではなく、フィーダーとノズルのメンテナンスに関連付けるべき理由の 1 つです。
ピックアップ、フィーダー、ノズル、視覚の症状がどのように関連するかをより広範に把握するには、メーカーはこの SMT ピック アンド プレース トラブルシューティング ガイドを参照してください。.
一部の SMT 視覚認識エラーは、機械が部品を認識しているかどうかではなく、部品を正しく理解しているかどうかに関係しています。コンポーネントが表示されていても、角度が間違っている、極性マークが不明瞭である、形状が予期されるライブラリと一致しないなどの理由で、システムがコンポーネントを拒否する場合があります。
回転エラーは、コンポーネントが予想とはわずかに異なる角度でピックされた場合に発生します。極性エラーは、機械がマーク、ピンの一方向、または本体の向きを非対称に正しく識別できない場合に発生します。形状認識の失敗は、輪郭が弱すぎる場合、反射が強すぎる場合、または別のパッケージと類似しすぎる場合に発生します。
これらの問題は、LED、ダイオード、コネクタ、QFN、IC、およびその他の極性パッケージで特に一般的です。人間には見えやすい小さなマークでも、照明モードや画像のしきい値が間違っていると、カメラにとっては見えにくい場合があります。
パッケージ ライブラリには、正しい極性方向と回転許容値が含まれている必要があります。最初の記事のチェックでは、プロセスが予期しているのと同じ方向をマシンが読み取っていることを確認する必要があります。カメラ画像が良好でも、システムが依然として正しい部分を拒否する場合は、認識しきい値が厳しすぎるか、パッケージ定義が間違っている可能性があります。
オペレータは、あらゆる許容値を緩めることによって向きの問題を解決すべきではありません。これにより、しばらくの間アラームが減少する可能性がありますが、実際の欠陥が通過する可能性があります。より良い解決策は、カメラが適切な理由で適切な部品を認識できるように、画質、パッケージ データ、およびピックアップの再現性を向上させることです。

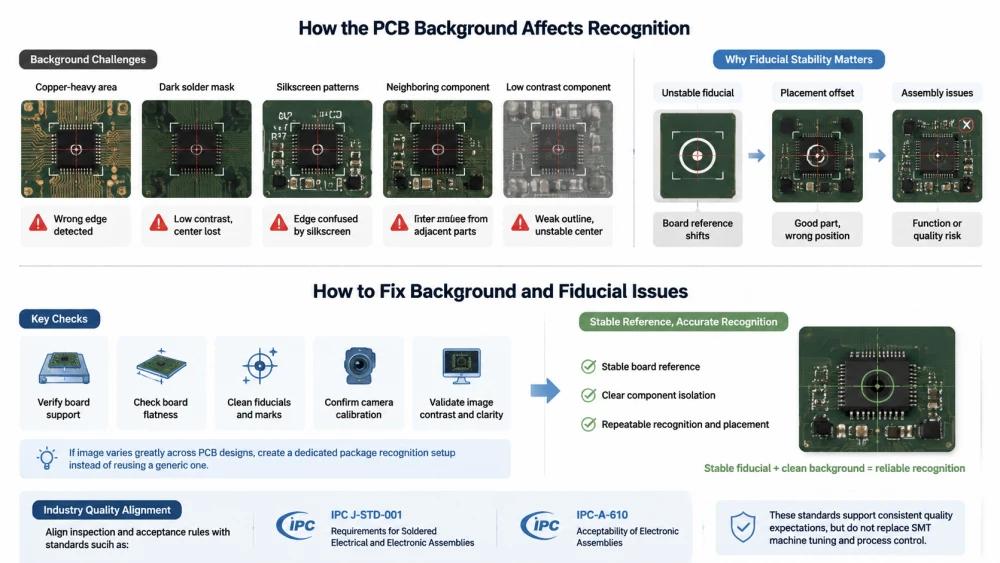

ビジョンは真空中では発生しません。コンポーネントの周囲の背景も重要です。 PCB の表面が光沢が強すぎる、暗すぎる、パターンがありすぎる、またはコンポーネントの色に近すぎる場合、カメラは基板からパーツを分離するのに苦労する可能性があります。基準、はんだマスクの色、局所的な反射も画像に影響を与える可能性があります。
ボードによっては強いコントラストを生み出すものもあれば、視覚的なノイズを生み出すものもあります。銅の多い領域、暗いはんだマスク、シルクスクリーン パターン、および隣接するコンポーネントはすべて、イメージの安定性を低下させる可能性があります。これは、コンポーネント自体が小さい場合やコントラストが低い場合にさらに顕著になります。その場合、カメラが間違ったエッジを検出したり、中心点を失ったりする可能性があります。
基準認識は、下流の配置精度にも影響を与える可能性があります。基板リファレンスが不安定な場合、マシンは見栄えの良い部品を間違った位置に配置する可能性があります。そのため、ボードのリファレンス品質とコンポーネントのビジョン品質を一緒にレビューする必要があります。
エンジニアは、基板のサポート、基板の平坦度、基準の清浄度、およびカメラのキャリブレーションを検証する必要があります。ビジョン画像がある PCB 設計から別の設計に劇的に変化する場合、パッケージ ライブラリには、再利用された汎用の認識セットアップではなく、別の認識セットアップが必要になる場合があります。明確で再現可能な基板リファレンスは、認識システムがコンポーネントを正しく分離するのに役立ちます。
より広範な品質管理言語として、一部の工場では検査および合格ルールを IPC J-STD-001 や IPC-A-610 などの規格に合わせています。これらの標準は、SMT のマシンチューニングに代わるものではありませんが、ライン全体で一貫した品質の期待を定義するのに役立ちます。
SMT の視覚認識エラーを解決する最も早い方法は、カメラの問題をプロセスの問題から分離することです。安定した方法はランダムな変更を防ぎ、チームが本当の根本原因をより早く見つけるのに役立ちます。
1 つのコンポーネントに続いて同じ認識エラーが発生する場合は、パッケージ ライブラリとライティングを最初にチェックする必要があります。 1 つのフィーダー スロットに続く場合は、フィーダーのプレゼンテーションとピックアップの位置が原因である可能性があります。 1 つのノズルに従う場合は、ノズルの摩耗、センタリング、および真空をチェックする必要があります。 1 つのマシン ヘッドにのみこの問題が発生する場合は、カメラ、機械の位置合わせ、およびヘッドの状態を検査する必要があります。
この障害追跡方法は、漠然としたアラームを再現可能なパターンに変えるため、SMT マシン ビジョンのトラブルシューティングで最も信頼性の高い方法の 1 つです。パターンが見えるようになると、修正はより的を絞ったものになります。
アラームコードだけでなく、実際のカメラ映像も確認してください。
コンポーネントをパッケージ ライブラリと比較します。
照明モード、明るさ、コントラストを確認します。
ノズルの磨耗、真空値、ピックアップのセンタリングを検査します。
フィーダーの配置とテープ ポケットの安定性を確認します。
基板のサポート、基準の品質、および PCB のコントラストを確認します。
問題が 1 つの部品、1 つのスロット、1 つのノズル、または 1 つのマシンヘッドに起因するかどうかを確認します。
これらのチェックが毎回同じ順序で実行されると、チームは推測に費やす時間が減り、本当の原因の修正により多くの時間を費やすことができます。

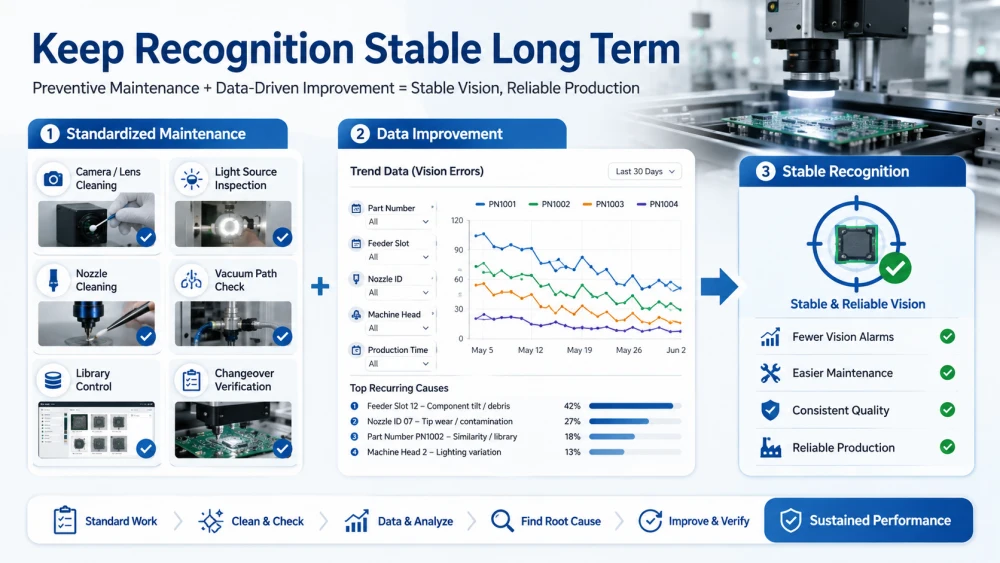

視覚エラーが修正されたら、次のステップは再発を防ぐことです。安定した認識は、標準的なセットアップ、定期的なクリーニング、正しいライブラリ管理、および切り替え時の定期的な検証に依存します。
カメラのレンズのクリーニング、光源の検査、ノズルのクリーニング、真空経路のチェックはすべて、定期メンテナンスの一部として行う必要があります。マシンはまだ稼働している可能性があるため、これらのタスクは遅れがちですが、わずかなドリフトにより、後で繰り返しビジョンアラームが発生する可能性があります。予防保守は、通常、繰り返しの回線中断よりも安価です。
工場で多くの種類のパッケージを実行する場合は、認識基準を明確に記述する必要があります。オペレータは、どの部品に特別な照明が必要か、どのパッケージに厳密な極性検査が必要か、どのノズルにより頻繁な清掃が必要かを把握する必要があります。
視覚エラーは、部品番号、フィーダースロット、ノズル ID、マシンヘッド、および製造時間ごとに記録する必要があります。傾向データにより、同じパッケージが失敗し続けるのか、それとも切り替え後にのみ問題が発生するのかが明らかになります。これにより、ソリューションがデータ、ハードウェア、またはオペレーターの実践のいずれであるかを判断しやすくなります。
工場が視覚認識を謎のアラームではなく制御されたプロセスとして扱うと、ライン全体の保守が容易になります。これが、規律ある SMT マシン ビジョンのトラブルシューティングの真の価値です。
SMT の視覚認識エラーは通常、照明、パッケージ データ、ピックアップ位置、基板のコントラストの組み合わせによって発生します。
コンポーネント カメラの認識エラーは、多くの場合、カメラのハードウェアの問題だけではなく、プロセスの問題です。
安定した認識は、正確なパッケージ ライブラリ、クリーンな光学系、正しいノズルのセンタリング、再現可能なフィーダーのプレゼンテーションに依存します。
基板の背景、基準、および PCB のコントラストは、コンポーネント自体と同じくらいカメラの安定性に影響を与える可能性があります。
SMT マシン ビジョンの最良のトラブルシューティング方法は、部品、フィーダー、ノズル、またはマシン ヘッドごとに障害を追跡することです。
長期的な安定性は、予防保守、標準セットアップ、および定期的な最初の記事の検証によって実現されます。
工場が視覚エラーをピックアップと配置のチェーン全体の一部として扱うと、認識の制御が容易になり、再現性が大幅に低くなります。その結果、配置精度が向上し、不合格品が減り、生産の安定性が強化されます。
最も一般的な原因は、照明不足、間違ったパッケージ ライブラリ データ、不安定なピックアップ位置、ノズルの問題、コンポーネントと基板間のコントラストの弱さです。多くの場合、カメラは正しく動作していますが、システムは十分にきれいではない画像を読み取るように要求されます。それを解決する最も早い方法は、実際の画像を検査し、荷物の記録や受け取り状況と比較することです。
最善の方法は、許容値を変更する前に画質を向上させることです。つまり、照明モード、レンズの清浄度、パッケージ ライブラリの精度、ノズルのセンタリング、フィーダーの安定性をチェックすることになります。画像は鮮明でもシステムが失敗する場合は、ライブラリまたはしきい値の設定を見直す必要がある可能性があります。画像が不安定な場合は、まずハードウェアまたはピックアップ プロセスを修正する必要があります。
両方の可能性がありますが、多くの場合、カメラのアラームとして現れるプロセスの問題です。照明、ノズルの磨耗、ピックアップ位置、基板のコントラスト、ライブラリ データはすべて認識に影響します。優れたトラブルシューティング方法は、カメラに欠陥があると仮定するのではなく、カメラ、パーツ、フィーダー、および基板を一緒にチェックすることです。これにより時間が節約され、正常なハードウェアの交換が回避されます。
あくまで注意してください。許容範囲を広げるとアラームを減らすことができますが、間違った方向や不適切なピックアップが生産に反映される可能性もあります。より安全なアプローチは、まず照明、パッケージの鮮明度、およびピックアップの再現性を改善することです。公差の変更は、イメージとパーツの動作がそれらをサポートできるほど安定した後にのみ使用する必要があります。
プロセス サポートは、カメラ、照明、フィーダー、ノズル、ライブラリのチェック後に同じ認識問題が繰り返し発生する場合に役立ちます。また、新製品のセットアップ時、多品種生産時、または高価なコンポーネントにより繰り返し無駄が生じる場合にも役立ちます。完全な SMT ソリューション プロバイダーは、各アラームを個別に扱うのではなく、回線を 1 つのシステムとして検討できます。
