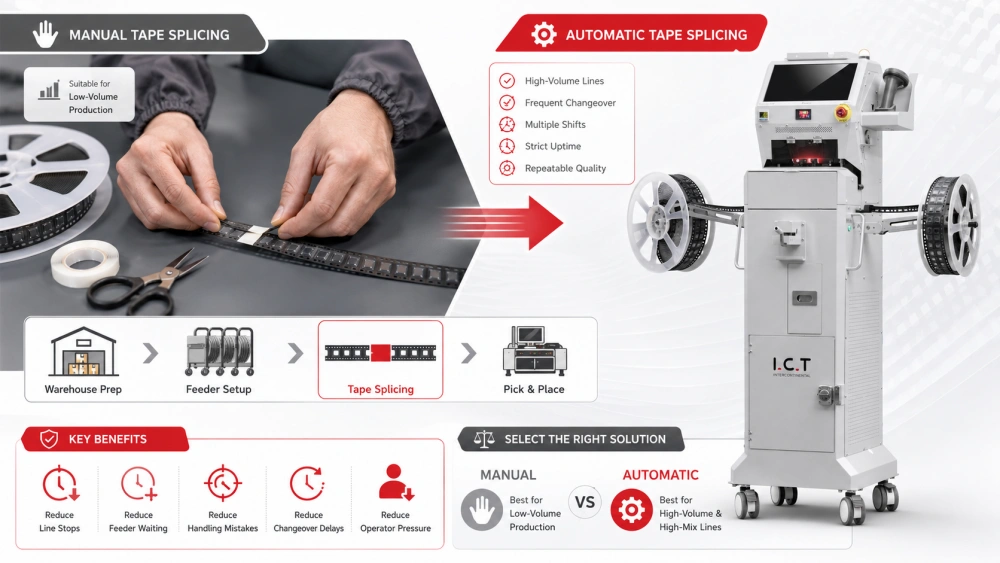

自動および手動の SMT テープ スプライシングはどちらも同じ基本的な目的を果たします。つまり、1 つのコンポーネント リールの終端を別のリールの始端に接続して、生産を継続できるようにします。違いは、各方法がどれだけの速度、一貫性、オペレータのスキル、およびプロセス制御を提供できるかです。
少量生産の場合は、手動スプライシングで十分な場合があります。ただし、大量の SMT ライン、頻繁なリール交換、またはより厳密なダウンタイム制御が必要な工場の場合は、通常、自動スプライシング システムが長期的な選択肢として適しています。
この記事では、実際的な SMT テープ スプライシング方法の比較を示し 、手動スプライシングをいつ使用するか、いつ自動化にアップグレードするか、 自動リール切り替えソリューションが 生産の安定性をどのように向上させるかについて説明します。
目次
SMT テープ スプライシングは、コンポーネント リールの交換時に 2 つのキャリア テープを接合するプロセスです。 1 つのリールがほぼ空になると、次のリールが既存のテープ パスに接続されるため、フィーダーは引き続き部品を配置機械に供給できます。
SMT の生産では、コンポーネントは通常、テープ アンド リール形式で梱包されます。フィーダはキャリア テープを前方に引っ張ってコンポーネントを露出させ、配置ヘッドがコンポーネントをピックアップして組み立てられるようにします。材料がなくなり、スプライスが準備されていない場合は、リール交換のためにラインを停止する必要がある場合があります。
リールの切り替えは小さな操作のように見えるかもしれませんが、生産量に直接影響します。フィーダでの遅延はすべて 特にラインが高速で動作している場合、SMT ピック アンド プレース マシンに影響を与える可能性があります。
安定したスプライシング方法により、工場は以下の削減に役立ちます。
予期せぬライン停止
フィーダー待ち時間
手作業による取り扱いミス
材料切り替えの遅れ
多忙なシフト中のオペレータのプレッシャー
スプライシングは材料供給プロセスの一部です。倉庫の準備、フィーダーのセットアップ、コンポーネントの配置の間に位置します。適切なスプライシング プロセスにより、配置機械は頻繁に中断されることなく継続的にコンポーネントを受け取ることができます。
機械の構造と操作手順の基本的な説明が必要な場合は、 SMT スプライシング マシンの仕組みに関するこのガイドをお読みください。.
手動の SMT テープ スプライシングは主にオペレータに依存します。オペレータは、テープの端を準備し、新旧のテープを位置合わせし、スプライステープまたはスプライスクリップを貼り付け、ジョイントがフィーダーを通過できるかどうかを確認します。
この方法はシンプルで低コストであり、高度な設備を必要としないため、多くの工場で一般的です。ただし、結果はオペレーターのスキルと注意力に大きく依存します。
手動スプライシングは、特定の運用環境では実用的な価値があります。生産量が少ない場合やリールの交換が頻繁ではない場合には、合理的な選択となります。
初期投資の削減
簡単なツールとアクセサリ
少量の生産バッチにも柔軟に対応
基本的な SMT 行で簡単に導入できます
複雑なマシンのセットアップは必要ありません
小規模な工場やパイロット ラインの場合は、手動スプライシングで追加の設備コストを追加することなく十分な柔軟性が得られる場合があります。
手動スプライシングの主な問題は、不一致です。経験豊富なオペレーターであっても、迅速に作業したり、多数のフィーダーを扱ったり、複数のリール交換を同時に管理したりする場合には、間違いを犯す可能性があります。
一般的な制限には次のようなものがあります。
リールの切り替えが遅くなる
オペレーターのスキルへの依存度が高い
テープの位置ずれのリスクが大きくなる
不安定な接続強度
オペレーターとシフト間のバリエーションが増える
工場で長時間のシフトや高速配置ラインが稼働している場合、手動スプライシングの管理も困難になる可能性があります。
自動 SMT テープ スプライシングでは、機械を使用してテープの準備、位置合わせ、位置決め、結合などの主要な手順を標準化します。オペレーターは引き続きプロセスに参加しますが、機械は最もエラーが発生しやすい手動操作を減らします。
自動システムは、毎日の生産においてリールの切り替えをより迅速に、より一貫して、簡単に繰り返すことができるように設計されています。
自動スプライシングでは、この機械はテープの位置とスプライスの品質を制御するのに役立ちます。これにより、不均一な切断、不正確な位置合わせ、または弱い接合の可能性が減少します。
一般的な自動プロセスには次のものが含まれます。
新旧のコンポーネントテープをロードします。
テープを正しい方向に配置します。
キャリアテープを正確に位置合わせします。
制御された圧力または接合動作でスプライスを完了します。
接続されているテープをフィーダー用に解放します。
より高度なモデルには、材料検証、視覚支援、バーコード スキャン、またはスマート検出機能が含まれる場合もあります。
工場が多くのシフトにわたって安定した生産パフォーマンスを必要とする場合は、通常、自動スプライシングがより良いオプションです。
リール切り替えの高速化
より安定したスプライス品質
オペレータのスキル依存度の低下
フィーダー詰まりのリスクを軽減
大量生産のためのより良いサポート
プロセスの標準化が容易になる
{ [t21]} 自動インテリジェンス スプライシング マシンは 、このタイプの制御されたリール スプライシングと効率的な材料切り替えのために設計されています。

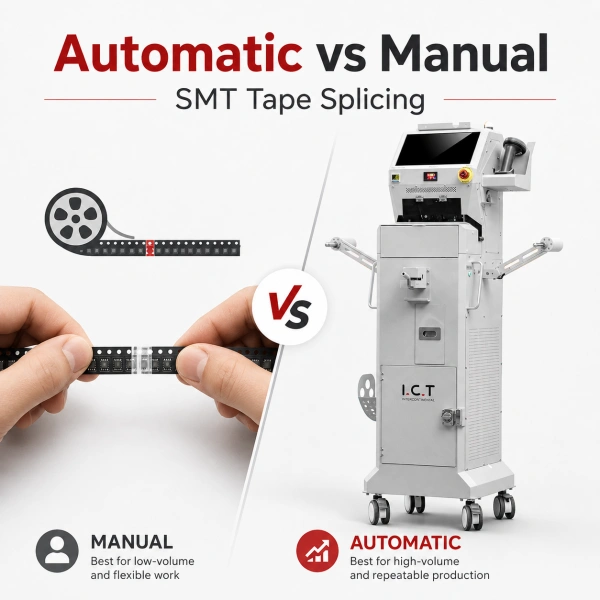

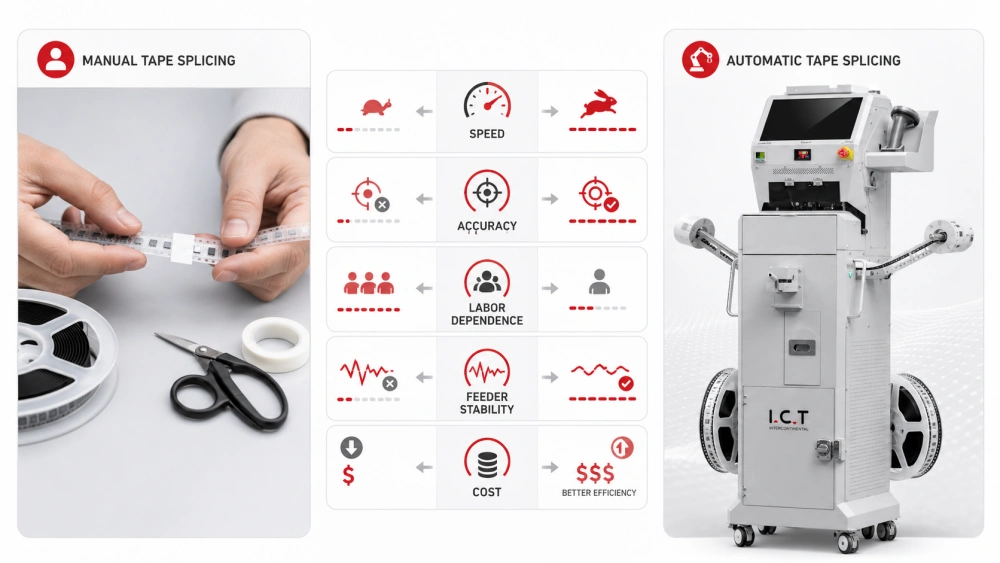

自動と手動の SMT スプライシングを 比較する場合、本当の問題は、どの方法でテープを結合できるかということだけではありません。より良い質問は、どの方法がより少ないリスクとより良い一貫性で生産目標をサポートするかということです。
手動スプライシングでは、オペレータが手作業でテープを準備、位置合わせ、固定する必要があるため、通常は時間がかかります。自動スプライシングは、最も重要なステップをガイドまたは制御することにより、処理時間を短縮します。
リール交換がほとんどない場合は、時間差はあまり問題にならないかもしれません。しかし、ラインが毎日多くのリールを交換する場合、より速いスプライシングが生産上の明らかな利点を生み出す可能性があります。
手動の精度はオペレータによって異なります。自動精度は、機械の位置決めとプロセス設計に大きく依存します。これにより、さまざまなオペレータやシフト間で自動スプライシングの再現性が向上します。
精度が向上すると、スプライスがフィーダーをよりスムーズに通過できるようになり、テープの抵抗や中断のリスクが軽減されます。
手動スプライシングには、より多くのトレーニングと注意が必要です。オペレーターが疲れていたり、急いでいたり、経験が浅かったりすると、接続の品質が低下する可能性があります。
自動スプライシングにより、個人のスキルへの依存が軽減されます。オペレーターにはまだトレーニングが必要ですが、機械のおかげでプロセスの制御が容易になりました。
スプライスが不十分だと、フィーダーの詰まり、搬送抵抗、またはテープの動きが不安定になる可能性があります。手動スプライシングではばらつきが大きいため、フィーダの安定性が予測しにくい可能性があります。
自動スプライシングにより接合部の一貫性が向上し、よりスムーズなフィーダー動作とより安定した部品供給の維持に役立ちます。
手動スプライシングは初期費用が低くなります。自動スプライスには設備投資が必要です。ただし、実際のコストには、ダウンタイム、労働力、再作業のリスク、生産損失が含まれます。
多くの大量生産工場では、自動リール交換ソリューションにより、購入価格を比較するだけでは明らかではない隠れたコストを削減できます。
手動スプライシングは自動的に間違っているわけではありません。生産要件が単純で、ダウンタイムのコストが低い場合に適しています。
生産ラインが少量のバッチを実行し、リールの交換が頻繁ではない場合は、手動のスプライシングで十分な場合があります。ダウンタイムの影響が限定的であれば、工場には自動機械は必要ないかもしれません。
プロトタイプの構築やエンジニアリングの試行では、速度よりも柔軟性が重要になる場合があります。オペレータが扱えるリールの数は少数であるため、手動によるスプライシングが実用的であり続けます。
工場によっては、予算の制限により手動ツールから始める場合があります。これは、特に生産需要がまだ発展している場合には、出発点として機能します。
ただし、注文量が増加したり、段取り替えの遅延が納期に影響を及ぼし始めた場合、工場はこの方法を再度見直す必要があります。
リールの切り替えがラインの効率、オペレータの作業負荷、または製品の配送に影響を与える場合には、自動スプライシングがより良い選択肢となります。
大量生産では、コンポーネントのリールがすぐに消耗してしまいます。リールを頻繁に交換すると、ダウンタイムが繰り返されるリスクが生じます。自動スプライシングは、大きな生産損失になる前に、このような小さな中断を減らすのに役立ちます。
多品種生産では、多くの場合、より多くの材料、より多くのフィーダー、およびより多くのセットアップ変更が必要になります。自動プロセスにより、オペレーターはミスを減らしてこの複雑さを管理できるようになります。
回線使用率が主要なパフォーマンス目標である場合、手動スプライシングが弱点になる可能性があります。自動スプライシングにより、より迅速なリール切り替えとより安定した生産リズムがサポートされます。
複数シフトの生産では、一貫性が重要です。オペレーターが異なれば、手動の習慣も異なる場合があります。自動装置はプロセスの標準化に役立ち、スプライスの品質がラインの操作者に依存することが少なくなります。
ピック アンド プレイス ステージは、多くの場合、SMT ラインの最も重要な部分の 1 つです。材料の供給が中断されると、機械は待機したり、速度が低下したり、停止したりすることがあります。
手動でのスプライシングでは、一度や二度は重大な問題が発生することはありません。しかし、1 日を通して繰り返されると、小さな遅れが積み重なっていきます。オペレーターが各リールを手作業で準備するために停止しなければならない場合、ラインは貴重な生産時間を失う可能性があります。
自動リール切り替えソリューションにより、リールの接続に必要な時間を短縮できます。また、切り替え完了後にスプライス不良によりフィーダーが停止する可能性も低くなります。
このため、自動スプライシングは機械の購入としてだけでなく、生産継続戦略の一部として考慮される必要があります。
手動と自動のどちらの方法でもプロセス制御が必要です。自動化により一貫性は向上しますが、工場には依然として正しい材料、適切な操作、定期的なチェックが必要です。
オペレーターが急いでいる場合や訓練が不十分な場合、手動によるスプライシングはリスクが高くなります。一般的な問題としては、位置ずれ、接合強度の弱さ、テープの方向の間違い、接合圧力の一貫性の欠如などが挙げられます。
機械がメンテナンスされていない場合、間違ったテープ幅が使用されている場合、またはオペレーターが材料を正しくロードしていない場合にも、自動スプライスは失敗する可能性があります。自動化はリスクを軽減しますが、基本的な生産規律に取って代わるものではありません。
手動または自動スプライシングを使用するかどうかに関係なく、工場はプロセスを標準化する必要があります。これには、オペレーターのトレーニング、テープ方向のチェック、材料の検証、フィーダーの互換性チェック、およびスプライス関連の停止の定期的なレビューが含まれます。

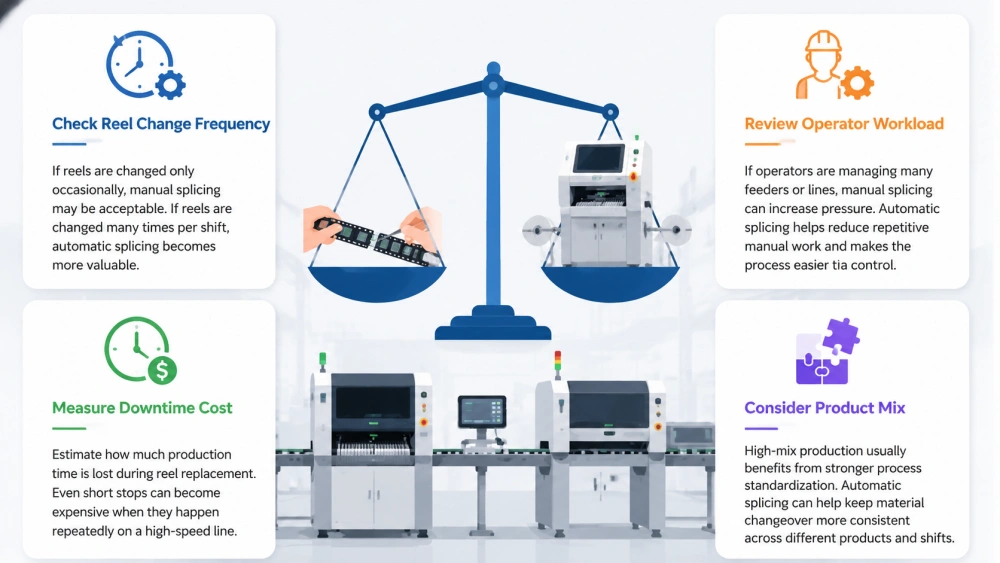

最適な選択は、生産状況によって異なります。工場は、設備の価格だけでなく、実際の稼働条件に基づいて両方の方法を比較する必要があります。
リールがたまにしか交換されない場合は、手動スプライスが許容される場合があります。リールがシフトごとに何度も交換される場合、自動スプライシングの価値はさらに高まります。
リール交換時にどれだけの生産時間が失われるかを見積もってください。高速路線では短い停車でも繰り返し発生すると料金が高くなる可能性があります。
オペレータが多数のフィーダまたはラインを管理している場合、手動スプライシングにより圧力が増大する可能性があります。自動スプライシングにより、反復的な手作業が軽減され、プロセスの制御が容易になります。
多品種生産は通常、プロセスの標準化を強化することで恩恵を受けます。自動スプライシングは、さまざまな製品やシフト間で材料の切り替えをより一貫して保つのに役立ちます。
自動スプライシングと手動 SMT スプライシング を比較すると、手動スプライシングは、単純な、少量生産、または予算重視の生産に適しています。柔軟で低コストで開始できますが、オペレーターのスキルに大きく依存し、接続品質のばらつきが大きくなる可能性があります。
自動スプライシングは、より迅速なリール交換、より安定したフィーダー動作、およびより短いダウンタイムを必要とする工場に適しています。再現可能なスプライス品質をサポートし、SMT ラインのパフォーマンスの保護に役立ちます。
工場が生産を拡大している場合、複数のシフトを実行している場合、または頻繁なリール交換の遅れに直面している場合は、通常、 自動リール交換ソリューションが 長期的な選択肢としてより強力です。スプライシング装置および材料切り替え計画の完全な概要については、 SMT スプライシング装置および材料切り替えガイドを参照してください。.
自動 SMT スプライシングは通常、高速で一貫性があり、オペレータのスキルへの依存が少ないため、大量生産または多品種生産に適しています。手動スプライシングは、少量のラインや試作の場合でも機能します。最適な選択は、リールの交換頻度、ダウンタイムのコスト、オペレーターの作業負荷、およびフィーダーの安定性要件によって異なります。
主な違いはプロセス制御です。手動の SMT テープ スプライシングは、オペレータが手動でテープを切断、位置合わせ、結合することに依存します。自動スプライシングでは、機器を使用して位置決めや接合などの重要なステップを制御します。これにより、結果の再現性が高まり、リール切り替え時のエラーを減らすことができます。
はい、自動スプライシングにより、リールの切り替えがより速く、より確実になるため、SMT ラインのダウンタイムが削減されます。材料がなくなる前にリールが正確に接続されると、フィーダーは停止を少なくして部品を供給し続けることができます。これは、コンポーネントを頻繁に消費する高速ピック アンド プレース ラインにとって特に有益です。
生産量が少ない場合、リールの交換頻度が低い場合、または予算が限られている場合、工場は手動の SMT スプライシングを選択することがあります。手動スプライシングは、プロトタイプの構築や試作にも役立ちます。ただし、手作業によって繰り返しの遅延や品質の変動が発生する場合は、自動化を検討する必要があります。
自動リール切り替えソリューションを購入する前に、テープ幅の互換性、フィーダーの互換性、サイクルタイム、操作の容易さ、材料検証オプション、メンテナンスの必要性、アフターサポートを確認してください。機械は、一般的な SMT ライン レイアウトだけでなく、実際の生産量と切り替えプロセスに一致する必要があります。
