SMT フィーダ ピックアップ位置エラーは、ノズルがピックアップする正しい位置に部品が提示されていない場合に発生します。機械はピックアップ エラー、バキューム エラー、部品の拒否、またはフィーダのアラームを報告することがありますが、実際の問題は多くの場合、間違ったフィーダのピックアップ位置、不安定なテープのインデックス付け、間違ったピックアップの座標、または部品ポケット内の動きです。
フィーダーは、再現可能な精度で各コンポーネントをピックアップ ポイントに移動する役割を果たします。テープが進みすぎたり、停止が早すぎたり、横にずれたり、部品を正しく保持していない場合、ノズルが部品を見逃したり、端からつまみ取ったりする可能性があります。これにより、コンポーネントの欠落、コンポーネントの落下、コンポーネントの上下逆の配置、高い不合格率、不必要な材料の無駄が発生する可能性があります。
このガイドでは、SMT フィーダ ピックアップ位置エラーの主な原因を説明し、生産エンジニアやメンテナンス チーム向けに実践的な SMT フィーダ校正プロセスを提供します。
目次
SMT フィーダ ピックアップ位置エラーは、ノズルが到着したときに部品が予期されたピックアップ座標に配置されていないことを意味します。コンポーネントが前方にありすぎる、後方にありすぎる、横にずれている、回転している、傾いている、またはポケットから欠落している可能性があります。
マシンはまだいくつかのピックアップ サイクルを正常に完了する可能性があります。これが、フィーダの問題を特定するのが難しい理由です。フィーダは数分間正常に動作しても、テープ穴、ポケット、カバーテープ、またはコンポーネントの位置が変わると断続的なエラーが発生することがあります。
典型的な症状としては、ピックアップのミス、サイドピックアップ、コンポーネントの回転、カメラ検査後のコンポーネントの拒否、不安定な真空値、コンポーネントの落下、配置オフセットの繰り返しなどが挙げられます。
その他の兆候としては、ノズルがテープ ポケットの端に接触していること、テープのインデックス作成後の部品の動き、一貫性のないテープの送り、フィーダーの異常なノイズ、フィーダーが別の機械の位置に移動した後に発生するエラーなどがあります。
ノズルは、安定した適切なピックアップ領域でコンポーネントに接触する必要があります。ノズルが中心ではなく端に触れると、真空シールが弱くなり、ヘッドの移動中に部品が回転する可能性があります。
フィーダーのピックアップ位置が間違っていると、機械が正常なコンポーネントを拒否する可能性もあります。コンポーネントはピックされている可能性がありますが、ノズル上の位置がカメラの補正範囲外である可能性があります。この状況では、フィーダーが元のオフセットを作成したとしても、問題は視覚エラーであるように見える可能性があります。
フィーダパラメータを変更する前に、エンジニアは欠陥パターンを記録する必要があります。これは、フィーダの問題をノズル、真空、視覚、または材料の問題から分離するのに役立ちます。

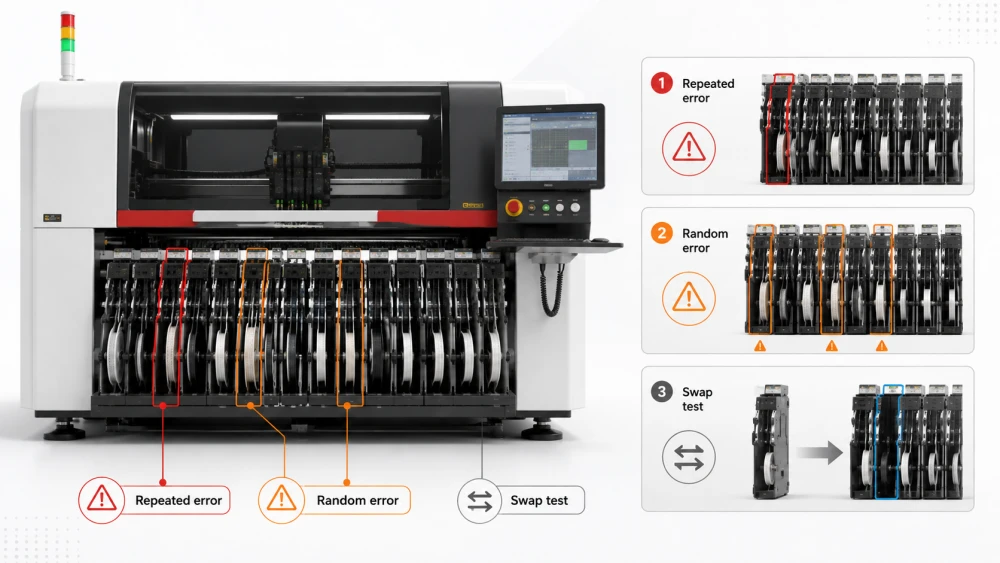

同じフィーダで繰り返しピックアップ エラーが発生する場合、エンジニアはフィーダのキャリブレーション、テープのインデックス付け、ピックアップの座標、スプロケットの状態、カバー テープの張力、およびコンポーネントのポケットの位置を確認する必要があります。
エラーが繰り返されるということは、通常、フィーダが常に間違った位置にコンポーネントを表示していることを意味します。この問題は機械的なものである可能性がありますが、間違ったピッチ、間違ったフィーダー タイプ、または間違ったコンポーネント データが原因である可能性もあります。
複数のフィーダーでランダムなエラーが発生する場合、問題は単一のフィーダーではない可能性があります。エンジニアは、ノズルの磨耗、真空源、空気圧、フィーダー ベースの位置合わせ、機械の振動、ソフトウェア設定などの一般的な機械の状態を確認する必要があります。
ランダムなフィーダ エラーは、工場で既存のフィーダ システムに適合していない新しいテープ仕様またはコンポーネント パッケージを使用した場合にも発生することがあります。
フィーダー交換テストは、最も有用な診断方法の 1 つです。疑わしいフィーダを別のスロットに移動し、制御されたテストを実行します。フィーダーに起因してピックアップの問題が発生する場合は、フィーダーまたはその材料が原因である可能性があります。問題が元のマシン スロットに留まる場合は、フィーダ ベース、マシン座標、またはヘッド システムをチェックする必要があります。
テスト中に変更する変数は 1 つだけです。フィーダー、ノズル、材料リール、プログラムをすべて同時に変更すると、結果の解釈が難しくなります。
フィーダーはフィーダーベースにしっかりと正しく取り付けられ、位置が合っている必要があります。機械的なギャップが小さいと、テープ ポケットとノズル ピックアップの座標との関係が変化する可能性があります。
フィーダーが機械ベースに完全に挿入されていない場合、フィーダーは小さな角度で設置されたり、予想される位置からわずかに離れたままになったりすることがあります。機械はフィーダーを認識する可能性がありますが、ピックアップ位置が不正確になる可能性があります。
エンジニアは、フィーダー ロック、ガイド レール、位置決めブロック、コネクタ、およびメカニカル ストップを確認する必要があります。フィーダーは一定の力で挿入し、軽く触れても動かないようにしてください。
ほこり、テープの破片、部品の破片、および油がフィーダ ベースに蓄積する可能性があります。これにより、フィーダーが平らに設置されなくなる可能性があります。ガイド レールや位置決めブロックが摩耗すると、同様の問題が発生する可能性があります。
複数のフィーダーが同じ機械の位置で同様のピックアップ シフトを示している場合は、フィーダー ベースを検査する必要があります。個々のフィーダーをクリーニングするだけでは、実際の問題は解決しない可能性があります。
フィーダーが傾いたり横に動いたりすると、テープポケットがノズルの中心からずれる可能性があります。小型コンポーネントの場合、ピックアップの公差が非常に小さいため、これはより深刻です。
エンジニアは、インデックス作成中にフィーダ本体が安定しているかどうかを確認する必要があります。テープを進めるたびにフィーダーが前後に動く場合は、フィーダーのロックまたは内部機構の調整が必要になる場合があります。

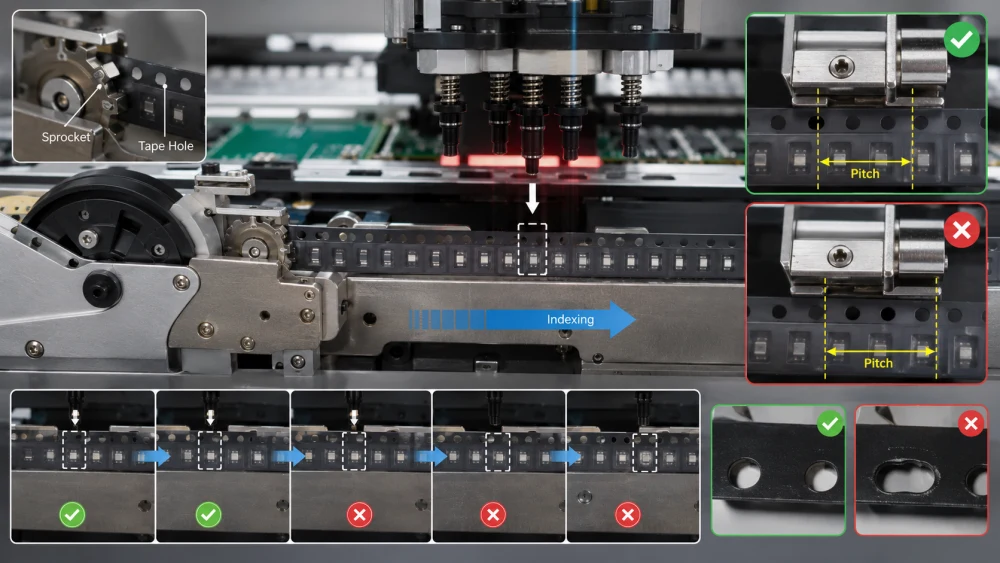

テープインデックスにより、キャリアテープは一度に 1 ポケットずつ前方に移動します。割り出し距離が正しくないと、部品は期待されるピックアップ位置に到着しません。
キャリアテープの仕様によりポケットピッチが異なります。フィーダーのピッチ設定が実際のテープと一致しない場合、各サイクルでテープが進みすぎたり、進みすぎたりする可能性があります。
これにより、ピックアップが徐々に移動したり、空のポケットピックアップが繰り返されたり、サイドピックアップが発生したり、コンポーネントが損傷したりする可能性があります。エンジニアはコンポーネントのパッケージングから実際のピッチを確認し、それをフィーダー プログラムと比較する必要があります。
フィーダー スプロケットはキャリア テープの穴に正しくかみ合う必要があります。テープの穴が損傷したり、伸びたり、詰まったり、形成が不十分な場合は、スプロケットがテープを正確に進められない可能性があります。
スプロケットの歯が磨耗すると、インデックスにばらつきが生じる可能性があります。テープ穴の品質が異なるため、フィーダーはあるリールでは正常に動作し、別のリールでは動作しない場合があります。
フィーダーのインデックスエラーの中には、内部の機械的磨耗が原因で発生するものがあります。モーター、ギア、スプリング、ベルト、クラッチ、または駆動機構は、テープを各サイクルで同じ距離だけ移動させるとは限りません。
エンジニアは、いくつかの連続したインデックス作成サイクルを観察する必要があります。コンポーネントは毎回同じ位置で停止する必要があります。スローモーション ビデオやテープ上の視覚的なマークは、動きの小さな違いを識別するのに役立ちます。
フィーダは機械的に正常である可能性がありますが、機械プログラムが間違ったピックアップ位置を使用している可能性があります。ピックアップの座標とピックアップの高さは、実際のコンポーネントと実際のフィーダーで確認する必要があります。
フィーダーのピックアップ位置が正しくないということは、機械のノズルがコンポーネント上の正しい位置を目指していないことを意味します。ノズルは、コンポーネントの端付近、2 つのコンポーネントの間、またはポケットの外側に着地する場合があります。
エンジニアはピックアップの X 座標と Y 座標を確認し、実際のコンポーネントの位置と比較する必要があります。ポケットの理論上の中心は、特にコンポーネントが緩んでいる場合やポケットがコンポーネント本体よりも大きい場合には、最適なピックアップ ポイントと常に同じであるとは限りません。
ピックアップ高さが高すぎると、ノズルが部品に十分に接触しない可能性があります。真空が正しく発生しない可能性があり、ヘッドが離れたときにコンポーネントがポケット内に残る可能性があります。
これにより、ピックアップの失敗、真空の弱さ、またはカメラの拒否が発生する可能性があります。コンポーネントが安定したシールを形成するのに十分な時間がないため、この問題は高速でのみ発生する可能性があります。
ピックアップ高さが低すぎると、ノズルがコンポーネントをテープ ポケットに押し込む可能性があります。これにより、横力、コンポーネントの回転、ポケットの損傷、またはノズルの衝突が発生する可能性があります。
ピックアップ高さは、テープポケットの深さ、部品の厚さ、ノズルの長さ、フィーダーの状態に応じて調整する必要があります。適切な高さであれば、過剰な圧力をかけずにしっかりと接触できます。

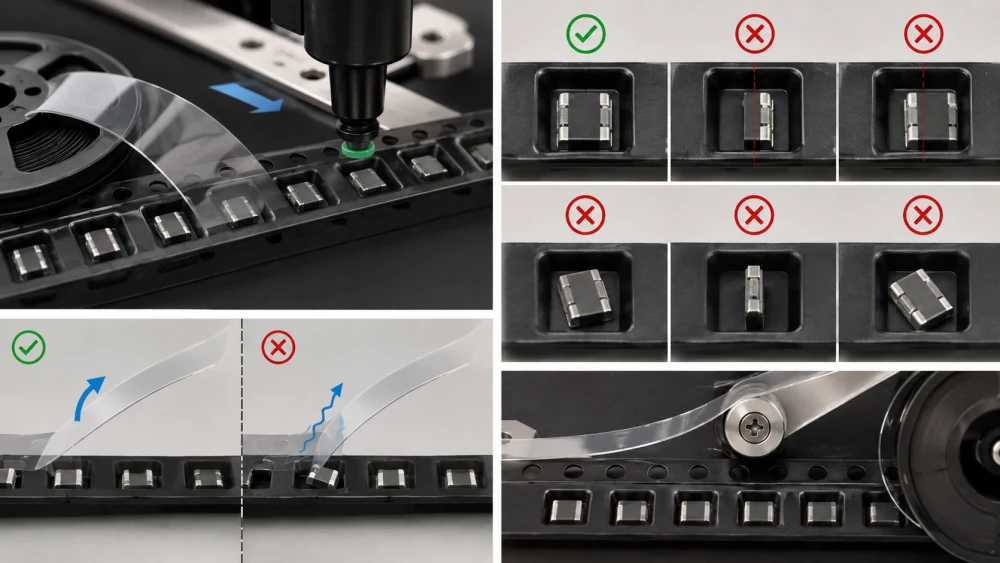

すべてのピックアップ位置の問題がフィーダーの動きによって引き起こされるわけではありません。ノズルが到着する前に、コンポーネント自体がポケット内で移動する可能性があります。
小型または軽量のコンポーネントは、テープポケット内で横に動く可能性があります。コンポーネントが中心から外れると、ノズルがコンポーネントを端から拾い上げたり、安定した真空シールを作成できなくなる可能性があります。
エンジニアは、カバーテープを剥がした直後、ノズルがコンポーネントを拾う前にコンポーネントを検査する必要があります。コンポーネントがすでに移動している場合は、材料のパッケージまたはテープの仕様を見直す必要があります。
ポケットが浅すぎる、大きすぎる、損傷または汚染されているために、コンポーネントが斜めに立つ可能性があります。また、カバーテープの剥離力やインデックス時の振動などの影響を受ける場合もあります。
コンポーネントが傾いていると、間違ったピックアップ位置、コンポーネントの回転、コンポーネントの落下、または上下逆の配置が発生する可能性があります。フィーダー速度を遅くし、パッケージングを改善すると安定性が向上する可能性がありますが、コンポーネントによっては異なるキャリア テープ設計が必要になる場合があります。
カバーテープが不均一に剥がれると、コンポーネントを引っ張ったり、ピックアップポイント付近で振動が発生したりする可能性があります。過度の剥離力により、軽量部品が移動する可能性があります。剥がしが甘いと、テープ素材がピックアップ領域に残る可能性があります。
エンジニアは、カバーテープの角度、剥離張力、廃棄テープの経路、テープの回収状況を確認する必要があります。カバーテープは、ポケット内のコンポーネントを妨げずにスムーズに剥がれる必要があります。
正しい SMT フィーダ キャリブレーション プロセスでは、フィーダの位置、テープのインデックス付け、ピックアップの座標、ピックアップの高さ、および再現性を検証する必要があります。キャリブレーションは、フィーダーの修理、フィーダーの衝突、長期保管、ピックアップエラーの繰り返し、または材料の変更の後に実行する必要があります。
キャリブレーションの前に、フィーダー本体、スプロケット、ガイド レール、テープ パス、ピックアップ エリアを清掃してください。テープの破片、部品の破片、ほこりを取り除きます。テープ幅とピッチに対して正しいフィーダー タイプが使用されていることを確認してください。
可能であれば、正常なコンポーネントリールをロードしてください。安定した基準リールを使用すると、フィーダのエラーと材料のパッケージングのエラーを区別しやすくなります。
インデックス作成サイクルを数回実行し、テープが一貫して進むかどうかを観察します。スプロケットがテープの穴にはまっていること、および各コンポーネントのポケットが同じピックアップ位置で停止していることを確認します。
テープの位置がサイクルごとに変わる場合は、ソフトウェア キャリブレーションの前に機械的修復を完了する必要があります。ソフトウェア修正では、不安定なインデックス作成を補正できません。
機械的インデックス作成が安定したら、X および Y ピックアップ座標を教示または検証します。ノズルは実際のコンポーネントの中心の上に配置する必要があります。ピックアップポイントは、ポケットの壁に触れずに安定した真空を実現するのに十分な接触面積を提供する必要があります。
小さな部品の場合は、ピックアップの座標を拡大して注意深く確認する必要があります。部品本体と比較すると、小さな座標誤差が大きくなる可能性があります。
ノズルがコンポーネントにしっかりと接触するが、ポケットに深く押し込まれないようにピックアップ高さを設定します。真空度が予想時間内に必要なレベルに達することを確認します。
ピックアップ テストを繰り返し実行し、ヘッドの移動中にコンポーネントがノズルの中心に留まるかどうかを監視します。ピックアップ後にコンポーネントが移動する場合は、ノズルの選択、真空応答、ヘッドの加速度もチェックする必要があります。
キャリブレーションは、ピックアップが 1 回成功しただけでは完了しません。フィーダーは再現性を確認するために十分なサイクルを実行する必要があります。エンジニアは、連続サイクルにわたってピックアップ位置、真空値、コンポーネント角度、カメラ認識結果を確認する必要があります。
一度動作しても断続的に故障するフィーダーは、大量生産に十分なほど安定していません。

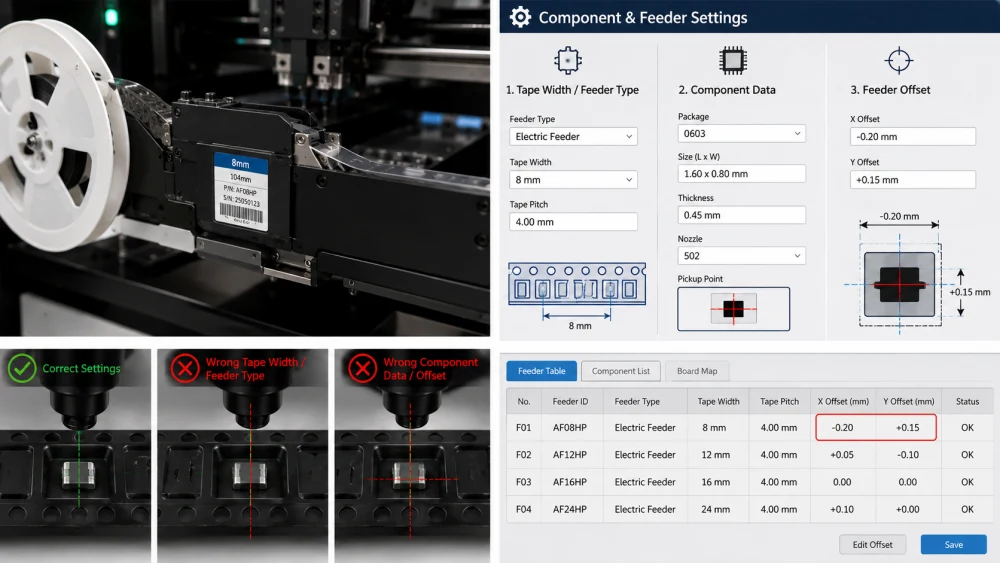

ソフトウェア設定が正しくないと、フィーダ ハードウェアの状態が良好であっても、フィーダ ピックアップ位置が不正確になる可能性があります。
プログラムが間違ったテープ幅またはフィーダー タイプを使用すると、マシンは間違ったフィーダー位置またはインデックス動作を計算する可能性があります。これにより、ピックアップの座標が不正確になり、コンポーネントのピックアップが繰り返し失敗する可能性があります。
エンジニアは、実際のフィーダー ラベル、テープ幅、テープ ピッチ、コンポーネント パッケージ、およびマシン プログラムを比較する必要があります。見た目が似ているフィーダ モデルであっても、インデックスやピックアップ特性が異なる場合があります。
コンポーネント データには、パッケージ サイズ、厚さ、ピックアップ ポイント、ノズル タイプ、フィーダー タイプ、テープ ピッチ、認識パラメータが含まれる場合があります。このデータが検証せずに別のコンポーネントからコピーされた場合、マシンは不適切なピックアップ設定を使用する可能性があります。
コンポーネントの交換やサプライヤーの変更には特別な注意が必要です。電気仕様が同じでも梱包寸法やポケットのデザインが異なる場合があります。
一部の機械システムでは、フィーダ固有のオフセット値を使用します。オフセットが正しくないと、ノズルが常にコンポーネントの片側に過度に到達する可能性があります。
エンジニアはフィーダのオフセット履歴を確認し、その値を正常なフィーダと比較する必要があります。オフセットは慎重に変更し、検証後に記録する必要があります。
フィーダ ピックアップ エラーは、機械の他の部分の影響を受ける可能性があります。エンジニアは、フィーダがノズルや視覚の問題の原因ではないことを確認する必要があります。
ノズルが汚れていたり摩耗していたりすると、フィーダーの位置が正しい場合でも、部品が中心からずれてしまう可能性があります。エンジニアは、ノズル先端、空気穴、ノズル ID、および着座状態を検査する必要があります。
バキュームが弱いか遅れていると、正しいピックアップがフィーダーの位置エラーのように見える可能性があります。コンポーネントはピックされている可能性がありますが、ヘッドの加速中に移動します。エンジニアは、真空応答を別のノズルまたはヘッドと比較する必要があります。
コンポーネントが中心からわずかにずれてピックされた場合、誤差が許容範囲内であれば、ビジョン システムが位置を修正することがあります。誤差が大きすぎる場合、マシンはコンポーネントを拒否する可能性があります。
フィーダ、ノズル、バキューム、および配置の症状がどのように関係しているかをより広範に把握するには、エンジニアはこの SMT ピック アンド プレイスのトラブルシューティング ガイドを読むことができます。

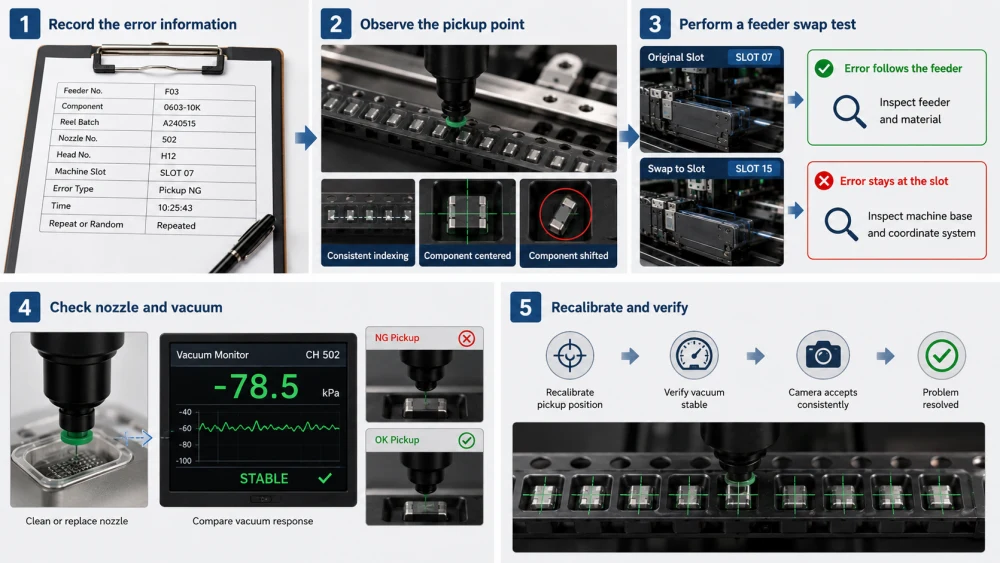

構造化されたトラブルシューティング シーケンスにより、エンジニアは多くの変数を変更せずに原因を見つけることができます。
フィーダー番号、部品名、リールバッチ、ノズル番号、ヘッド番号、マシンスロット、エラーの種類、発生時刻を記録します。問題が繰り返されるか、ランダムに発生するかに注意してください。
数回のインデックス作成サイクル中にフィーダーを監視します。コンポーネントがどこで停止するか、テープが一貫して動くかどうか、コンポーネントがポケット内の中央に留まるかどうかを確認します。
疑わしいフィーダを別のマシン スロットに移動します。同じノズル、コンポーネントプログラム、生産条件を維持します。フィーダーに続いてエラーが発生する場合は、フィーダーと材料を検査してください。エラーがスロットに留まる場合は、マシンのベースと座標系を検査してください。
ノズルを清掃または交換し、真空応答を比較します。ピックアップ エラーが解消される場合は、フィーダーが主な原因ではない可能性があります。
疑わしい原因を修正した後、ピックアップ サイクルを繰り返し実行します。コンポーネントが中心にあり、真空値が安定しており、カメラが一貫してピックアップを受け入れていることを確認します。
SMT フィーダ ピックアップ位置エラーは、一般に、不適切なフィーダの取り付け、不安定なテープ インデックス、間違ったピッチ設定、スプロケットの摩耗、間違ったピックアップ座標、不適切なピックアップ高さ、ポケット内での部品の動き、カバー テープの剥離の問題、間違ったフィーダ オフセット、または間違った部品データによって発生します。
正しい SMT フィーダ校正プロセスには、機械的検査、インデックス検証、ピックアップ座標のティーチング、ピックアップの高さ調整、真空確認、および再現性テストが含まれている必要があります。フィーダーが複数のサイクルにわたって一貫して動作するまで、キャリブレーションは完了しません。
エンジニアは、ノズル、真空システム、ビジョン設定、コンポーネントのパッケージングもチェックする必要があります。フィーダの問題とノズルの問題は、非常によく似た機械アラームを引き起こす可能性があるため、管理されたテストが重要です。
I.C.T は、エレクトロニクス メーカー向けに、SMT ライン計画、フィーダーのセットアップ、ピック アンド プレイス プロセスのサポート、フィーダーの校正ガイダンス、検査、トレーニング、生産のトラブルシューティングなどを含む、専門的なワンストップの SMT ソリューションを提供します。フィーダーのピックアップ位置エラーが繰り返し発生する工場では、フィーダー、材料、ノズル、機械のデータを完全に見直すことで、配置の安定性を向上させることができます。
SMT フィーダーのピックアップ位置エラーは、通常、間違ったテープのインデックス付け、間違ったピックアップ座標、フィーダーの取り付けエラー、フィーダーの磨耗、間違ったテープ ピッチ、ポケット内のコンポーネントの動き、または間違ったフィーダー オフセットによって発生します。実際の問題がフィーダーの位置にある場合、ノズルがコンポーネントを見逃しているように見える場合もあります。エンジニアは、機械パラメータを変更する前に、ピックアップポイントを観察し、フィーダ交換テストを実行する必要があります。
エンジニアは、フィーダーの取り付け位置を確認し、フィーダー ベースを清掃し、テープ ピッチを確認し、スプロケットの動きを検査し、ピックアップの X/Y 座標を教え、ピックアップの高さを調整することにより、間違ったフィーダー ピックアップの位置を修正します。調整後、フィーダは複数のインデックス作成サイクルにわたってテストする必要があります。 1 回ピックアップが成功しただけでは、フィーダーが生産に十分安定していることは証明されません。
SMT フィーダ校正プロセスには、通常、フィーダのクリーニング、機械的インデックス検査、テープ ピッチ検証、ピックアップ座標のティーチング、ピックアップの高さ調整、真空確認、および再現性テストが含まれます。このプロセスでは、可能であれば正常なコンポーネント リールを使用する必要があります。フィーダーの修理、衝突、長期保管、または繰り返しのピックアップエラーの後は、キャリブレーションを繰り返す必要があります。
はい、フィーダの問題により、コンポーネントの不良が発生する可能性があります。コンポーネントが端から、または斜めからピックされた場合、その中心、回転、または輪郭が許容範囲外であるため、ビジョン システムがコンポーネントを拒否する可能性があります。フィーダーが元のピックアップ オフセットを作成した場合でも、機械が視覚拒否を報告する場合があります。ピックアップ位置、ノズル番号、バキューム値、カメラ画像を合わせて確認する必要があります。
SMT フィーダは、使用状況、機器の状態、欠陥履歴に従って校正する必要があります。使用頻度の高いフィーダーは、使用頻度の低いフィーダーよりも頻繁な検査が必要になる場合があります。校正は、修理、衝突、異常なインデックス付け、繰り返しのピックアップエラー、または長期保管の後にも実行する必要があります。工場では、固定のカレンダー間隔のみを使用するのではなく、計画されたメンテナンスと実際のフィーダのパフォーマンス データを組み合わせる必要があります。
SMT フィーダ ピックアップ位置エラーは、多くの場合、機械的、ソフトウェア、材料、およびプロセス条件の組み合わせによって発生します。フィーダが正しく取り付けられていない、テープのインデックスが不正確である、コンポーネントがポケット内で動いている、またはプログラムが間違ったピックアップ座標を使用している可能性があります。
信頼できる解決策は、エラー パターン分析とピックアップ ポイントの直接観察から始まります。次に、エンジニアはフィーダーの取り付け、インデックス付け、ピッチ、ピックアップの座標、ピックアップの高さ、コンポーネントのパッケージング、ノズルの状態、真空応答、および視覚データを制御された順序でチェックする必要があります。
