YRM20
Yamaha
| 数量： | |
|---|---|
| 高度な高速 SMT ピック & プレイス

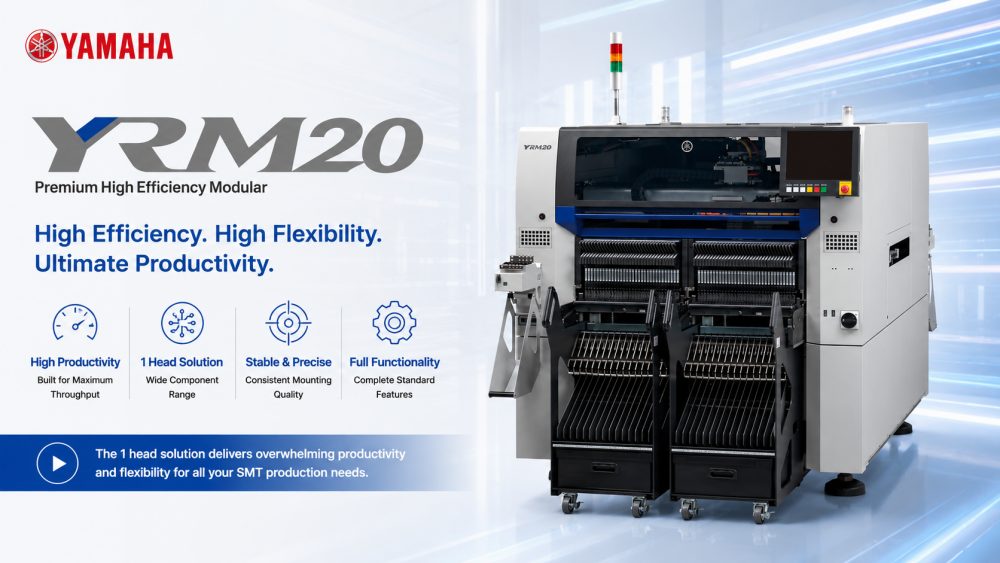

Yamaha YRM20 は、最新のエレクトロニクス生産用に構築された全自動 SMT ピック アンド プレイス マシンです。デュアルレーン動作、柔軟なヘッドオプション、高速機能により、0201 チップから大型コネクタまでの幅広い SMD コンポーネントを処理できます。モジュール式設計と統合されたスマート センサーにより、優れた生産効率を維持しながら高精度の取り付けが可能になります。 YRM20 は、コンパクトまたは大規模な PCB 組立ライン向けに信頼性が高く、高速で多用途なソリューションを求めるメーカーに最適です。
| 製品の特徴
高速デュアル レーン動作
YRM20 はデュアル レーン オプションで動作し、2 つのボードに同時にコンポーネントを配置して生産性を最適化できます。高速マルチヘッド構成により 200,000 CPH スループットが可能になり、正確な配置精度を維持しながら、複雑な基板であっても迅速な完了を保証します。
多用途のコンポーネント処理
柔軟なマルチヘッド技術と高度なピックアップ システムを備えたこのマシンは、0201 から大型のコネクタまでのコンポーネントに対応します。統合されたスマート カメラとサイドビュー ビジョンにより、リアルタイムで配置が確認され、エラーが削減され、高品質な組み立てが保証されます。
生産性向上ツール
スーパーローディングフィーダーにより、部品補充時のダウンタイムが最小限に抑えられます。調整可能なレーン幅とモジュラー アーキテクチャにより、さまざまな PCB サイズと生産形式に適応し、連続運転と迅速な切り替えをサポートします。
|仕様
| モデル | YRM20 ピックアンド プレイス マシン | |
| 高速汎用ロータリー RM ヘッド | インラインHMヘッド | |
| ノズル（ヘッドユニット1台あたり） | 18 | 10 |
| 適用コンポーネント | 0201～W12×L12mm、高さ6.5mm以下 | 0201～W55×L100mm、高さ15mm以下 |
| 実装能力 （高生産モード時） | 115,000CPH | 98,000CPH |
| 取付精度 （高精度モード時） | 社内最適条件使用時：±0.025mm Cpk≧1.0 | |
| コンポーネントの種類の数 | フィーダ台車交換：最大128種類＝32フィーダー×4（8mmテープフィーダー換算 ） | |
| PCB 寸法 | 2段仕様 1PCB搬送 : L810×W510mm～L50×W50mm 2PCB搬送 : L380×W510mm～L50×W50mm | |
| 電源 | 三相AC 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| エア供給源 | 0.45MPa以上 清浄乾燥状態 | |
| 外形寸法 （突起部除く） | L1374 ×W1948×H1445mm | |
| 重さ | 約 2,250kg (本体のみ) | |
※仕様及び外観は予告なく変更する場合があります。
* 詳細については、I.C.T にお問い合わせください。
| SMT ライン機器リスト
Σ-G5SⅡは通常、はんだペーストプリンター、SPI検査システム、リフローオーブン、AOI検査機、PCBハンドリング装置を含む 完全なSMT生産ラインに統合さ れています。 I.C.T は、SMT、DIP、コーティング、スマート ファクトリー オートメーション ソリューションをカバーするフルライン統合を提供し、顧客が効率的でスケーラブルなエレクトロニクス製造システムを世界中で構築できるように支援します。
I.C.T は、YSM、YRM、Σ シリーズのピック アンド プレイス モデルを含む、さまざまな補完的な SMT マシンも提供します。これらの機械を統合して完全な高速組立ラインを構築することができ、基板のローディングから最終検査までのシームレスな生産を保証し、さまざまな PCB アプリケーション向けの本格的な自動化ソリューションを提供します。
| 顧客成功ビデオ
I.C.T は、カザフスタンのパワー エレクトロニクス メーカー向けに全自動 SMT ラインを正常に納入しました。当社のエンジニアは、オンサイトでの設置、トレーニング、技術サポートを提供しました。このラインには、SMT ローダー、全自動プリンター、リフロー オーブン、SMT コンベア、オフライン AOI マシンなど、あらゆる種類の SMT マシンが含まれています。このシステムは効率的で高品質な PCB の組み立てを実現し、お客様は運用の専門知識を得ることができました。
| サービスとトレーニングのサポート
I.C.T は、YRM20 のインストールとトレーニングに対するエンドツーエンドのサポートを提供します。当社のエンジニアは、機械のセットアップ、操作、メンテナンスを通じてお客様を指導し、生産ラインが最適な効率を達成できるようにします。遠隔ガイダンスと迅速な対応サービスにより、ダウンタイムが最小限に抑えられ、工場が継続的で高品質な操業を維持できるようになります。
|お客様からの賞賛
「すべての機械は中国製です。I.C.T。品質も価格も優れています。このラインを構築し、これらの機械の使い方を訓練してくれたアンディとビリーに感謝します。」当社のお客様は、当社のエンジニアリング専門知識、効率的な配送、迅速な対応を一貫して賞賛しており、これによりスムーズな起動と生産の信頼性が保証されます。
| 私たちの認証
YRM20はCE、RoHS、ISO9001、および複数の特許の認証を取得しています。 I.C.T は、世界的な安全性と品質基準を厳格に順守し、信頼性が高く、安全で完全に準拠した機器を国際的な電子機器メーカーに提供します。
| I.C.T とファクトリーについて
I.C.T は SMT および THT のソリューションを専門とし、強力な研究開発チームと大規模な製造施設を備えています。世界中の何千もの顧客にサービスを提供している当社の工場は、厳格な品質管理プロセスと包括的な製品管理システムに従っています。グローバルな展開と専門的なエンジニアリング サポートにより、I.C.T は、多様な生産要件に合わせた完全で高性能な SMT ソリューションを提供します。
