| スマートな SMT 取り付けソリューション

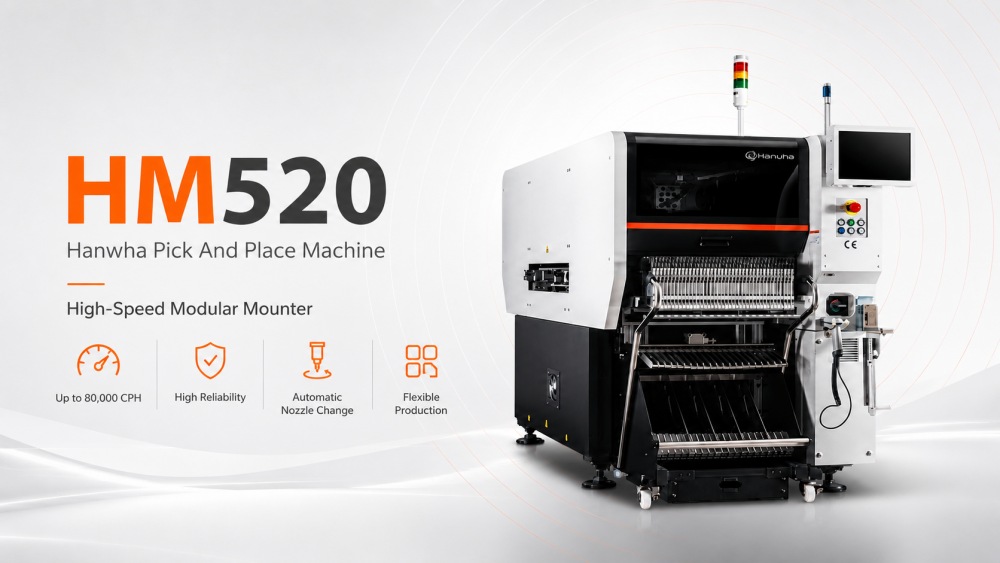

HM520 ハンファ ピック アンド プレース マシンは、高速、安定、柔軟な SMT 配置を必要とするメーカー向けに設計されています。コンピューターのマザーボード、SSD、メモリ モジュール、制御ボード、家庭用電化製品などの製品の大量の PCB アセンブリをサポートできます。高速ピックアンドプレースマシンとして、強力な配置能力と信頼性の高い取り付け精度を兼ね備えています。この機械は、HS および MF 構成を通じてさまざまな生産ニーズをサポートし、工場に速度、コンポーネント範囲、ライン バランスに関するより多くの選択肢を与えます。 I.C.T SMT ライン計画、印刷、検査、リフローはんだ付け、および PCB ハンドリング システムと併用すると、完全で効率的な SMT 生産ラインを構築するための実用的なソリューションになります。
| モデル紹介
高速モデル：SM471Plus
SM471Plus は、ヘッドごとに 1 つのガントリーと 10 つのスピンドルを備えた高速 SMT ピック アンド プレース マシンです。最大 78,000 CPH の最適速度を実現し、0402 のような小型チップに適しています。フライング ビジョンにより、家電製品やモバイル デバイスなどの業界での大量生産に優れた精度を提供します。
フレキシブル中速モデル：SM481Plus
SM481Plus は、ヘッドごとに 1 つのガントリーと 6 つのスピンドルを備えた柔軟な配置を提供します。 40,000 CPH に達し、最大 BGA/QFP までの大型コンポーネントをより高い精度で処理します。このモデルは、さまざまな部品サイズが一般的である自動車および家電製造におけるさまざまな用途に適しています。
多機能モデル：SM482Plus
SM482Plus は、1 つのガントリーと 6 つのスピンドルを備えた多用途の SMT ピック アンド プレース マシンです。 30,000 CPH を実現し、異形のコンポーネントに優れています。照明や産業用電子機器など、柔軟な生産が必要な業界に最適で、最大 1,200 mm の大型の PCB をサポートします。
アドバンストフレキシブルモデル：DECAN L2
DECAN L2 は、多機能配置のためにヘッドごとに 6 つのスピンドルを備えた 2 つのガントリーを備えています。最大 56,000 CPH を配置し、最大 55 mm の幅広コンポーネントを処理します。このモデルは、デュアルレーン効率のオプションを備え、照明およびディスプレイ産業における LED および大型基板の生産に適合します。
| 仕様
| 仕様項目 | HM520 HS | HM520 MF |
|---|---|---|
| モデル | HM520HS | HM520MF |
| マシンタイプ | 高速モジュラーマウンタ | 多機能モジュラーマウンター |
| 構成 | 20スピンドル×2ガントリー | 6スピンドル×2ガントリー |
| 配置速度 | 80,000CPH | 60,000CPH |
| 配置精度 | ±25 μm @ Cpk ≥ 1.0、チップ | ±40 μm @ Cpk ≥ 1.0、チップ / ±30 μm @ Cpk ≥ 1.0、IC |
| コンポーネントの範囲 | 0201～□6mm | 0402～□55mm |
| 機械寸法 | L 890 × D 2,370 × H 1,930 mm | L 890 × D 2,370 × H 1,930 mm |
| 主な利点 | 高速チップ部品実装 | 柔軟な混合コンポーネントの配置 |
| 推奨アプリケーション | 小型チップ部品の量産化 | より幅広い種類のコンポーネントとより大きな部品による生産 |
| パラメータ | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| 装着速度（最適） | 78,000CPH | 40,000 cph | 30,000CPH | 56,000CPH |
| スピンドルの数 | 10 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (2 ガントリー) |
| 装着精度（チップ） | ±40μm(0402) | ±40μm(0402) | ±40μm(0402) | ±28μm(03015) |
| 配置精度 (IC) | ±50μm | ±30μm | ±30μm | ±25μm |
| コンポーネントの範囲 | 0402～□14mm(H12mm) | 0402～□42mm(H15mm) | 0402～□55mm(H15mm) | 0402～□21mm（H12mm、オプションで最大□55mm） |
| 最大 PCB サイズ (標準) | 510×460mm | 460×400mm | 740×460mm | 510×460mm |
| 最大 PCB サイズ (オプション) | 610×460mm | 1,500×460mm | 1,200×510mm | 1,200×460mmまで |
| フィーダー容量(8mm) | 120ea | 120ea | 120ea | 120ea |
| ビジョンシステム | フライングビジョン | ステージビジョン | ステージビジョン | フライングビジョン |
| その他の SMT 関連製品
I.C.T は、{[t21] を超えた完全な高品質の SMT ラインを提供します } ピック アンド プレース マシン。当社の 完全な PCBA 生産ソリューションには、 基板処理用 の真空ローダー、正確な塗布のための, 自動はんだペースト プリンター 、強力なはんだ付けのための マルチゾーン リフロー オーブン 、欠陥を検出するための 高度な AOI システムが 含まれます。これらのマシンは、緊密で効率的なラインでシームレスに連携して動作します。このセットアップは、自動車、医療、照明、家庭用電化製品などの要求の厳しい業界に、高歩留まり、低コスト、信頼性の高いパフォーマンスを提供します。ボードは実際に使用できる状態で出荷されます。私たちは、お客様の理想的な SMT 生産システムを構築するための完全なプランニングとサポートを提供します。
HM520 ハンファ ピック アンド プレイス マシンは、 完全な SMT 生産ラインの一部として最適に機能します。 I.C.T は、SMT ローダーおよびアンローダー、自動ステンシル印刷機、SPI 機械、PCB コンベア、AOI 検査機、Lyra シリーズ リフロー オーブン、PCB ルーター、および PCBA 洗浄機などの関連機械を提供できます。これらの機械は、PCB のロード、はんだペーストの印刷、ペースト検査、部品の配置、リフローはんだ付け、光学検査、パネル取り外し、洗浄までの主要プロセスをカバーします。新規に工場を建設するお客様にとって、このフルラインマッチングは非常に重要です。優れた SMT 生産ライン マウンタには、孤独な英雄のように単独で立っている強力な装着機だけではなく、適切な上流および下流のマシンが必要です。
| 製品名 | SMT 行の目的 |
|---|---|
| ターンキー SMT 生産ライン | トルコの完全自動追跡可能なハイエンド SMT ライン。 |
| SMT マガジンローダー | 裸の PCB を行に自動的にロードします。 |
| 自動PCB ステンシルプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| SMT 自動チップマウンタ | コンポーネントを PCB に正確にマウントします。 |
| SMD リフロー炉 | はんだを溶かして強固な接合を形成します。 |
| PCB検査装置 | SMT 検査装置 (AOI、SPI、X 線、ステンシル検査機など)。 |
| トレーサビリティ機器 | PCBA レーザーマーキングマシン などの生産データを記録および追跡します |
| 顧客成功ビデオ
I.C.T は、コンピュータのマザーボード、SSD、メモリ製品、および関連する電子アセンブリを製造する大規模な電子機器製造工場を建設したウズベキスタンの顧客に技術サポートを提供しました。プロジェクトの初期段階からインストール、デバッグ、実稼働テストに至るまで、I.C.T チームはお客様と緊密に連携して、SMT と DIP の両方の生産ラインがスムーズに稼働できるよう支援しました。 SMT ラインには、I.C.T-5151 ステンシル プリンター、4 台の SMT 配置機、Lyra シリーズ リフロー オーブン、SPI、AOI、および PCB ハンドリング システムが含まれています。 DIP ラインには、手動挿入ライン、JUKI 異形挿入機、I.C.T-Acrab350 ウェーブはんだ付け機、コンベア システムが含まれていました。テスト後、お客様からはサービス、応答速度、製品品質に関して肯定的なフィードバックをいただきました。
| サービスとトレーニングのサポート
I.C.T は、SMT ラインの配送前、配送中、配送後の顧客をサポートします。プロジェクトの開始前に、当社のチームは製品タイプ、PCB サイズ、生産能力、工場レイアウト、プロセス要件の確認を支援します。機器が到着したら、I.C.T のエンジニアが設置、機械の調整、ソフトウェアのセットアップ、製造テスト、オペレーターのトレーニングを提供します。 HM520 ハンファ ピック アンド プレイス マシン プロジェクトの場合、トレーニングにはフィーダーの装填、ノズルのチェック、プログラムのセットアップ、生産切り替え、日常のメンテナンス、および基本的なトラブルシューティングが含まれます。また、配置マシンがプリンタ、SPI、リフロー オーブン、AOI、および PCB ハンドリング マシンとどのように連携するかをお客様が理解できるよう支援します。これにより、ライン全体の操作と管理が容易になります。
|お客様の声
多くのお客様が I.C.T を選択するのは、機器だけでなく、機器の背後にある完全なサポートも理由です。海外プロジェクト中、お客様からは当社のエンジニアの明確なコミュニケーション、患者へのトレーニング、実践的な問題解決を高く評価していただくことがよくあります。また、安定した機械のパフォーマンス、慎重な工場テスト、長距離輸送のための強力な梱包についても肯定的なフィードバックが得られます。フル SMT ライン プロジェクトの場合、1 つの小さな問題が生産スケジュール全体に影響を及ぼす可能性があるため、迅速な対応が特に重要です。 I.C.T は、設置、テスト、および初期の生産中にお客様と緊密に連絡を取り続けます。これにより、お客様は新しい SMT 工場を立ち上げたり、既存の生産ラインをアップグレードしたりする際に、より自信を持てるようになります。
|認証と規格
I.C.T は設備の品質、安全性、生産管理に細心の注意を払っています。当社の機械とフルラインのソリューションは、CE、RoHS、ISO9001、関連特許文書などの一般的な認証要件をサポートできます。これらの証明書は、お客様が製品の安全性、製造管理、長期信頼性を評価するのに役立ちます。 SMT 機器の品質は機械本体だけではありません。これには、電気設計、ソフトウェアの安定性、機械構造、テスト記録、梱包保護、アフターサービスも含まれます。出荷前に、I.C.T は機械の動作をチェックし、海外配送に適した梱包を準備します。これにより、輸送のリスクが軽減され、お客様は機器が工場に到着したときにより信頼性の高い作業を開始できるようになります。
| I.C.T の会社と工場について
I.C.T は、SMT、DIP、コーティング、ディスペンス、はんだ付け、検査、および PCB の取り扱い機器において豊富な経験を持つ、ワンストップの SMT ファクトリー ソリューション プロバイダーです。当社には独自の研究開発、生産、エンジニアリング、サービスチームがあり、当社は長年にわたり急速に成長してきました。これまでに、I.C.T は 80 か国以上の 1,700 以上の顧客にサービスを提供し、多くの工場がゼロから大量生産までの生産ラインを構築するのを支援してきました。当社の工場では、出荷前に厳格なテストと品質管理プロセスを経ています。 Hanwha HM520 PCB チップ マウンタまたは完全な SMT ラインを選択したお客様には、I.C.T が機械の選択、ライン設計、設置、トレーニング、および長期技術サポートを提供できます。
