YSM40R
I.C.T
| 数量： | |
|---|---|
| 効率的な高速 PCB アセンブリ

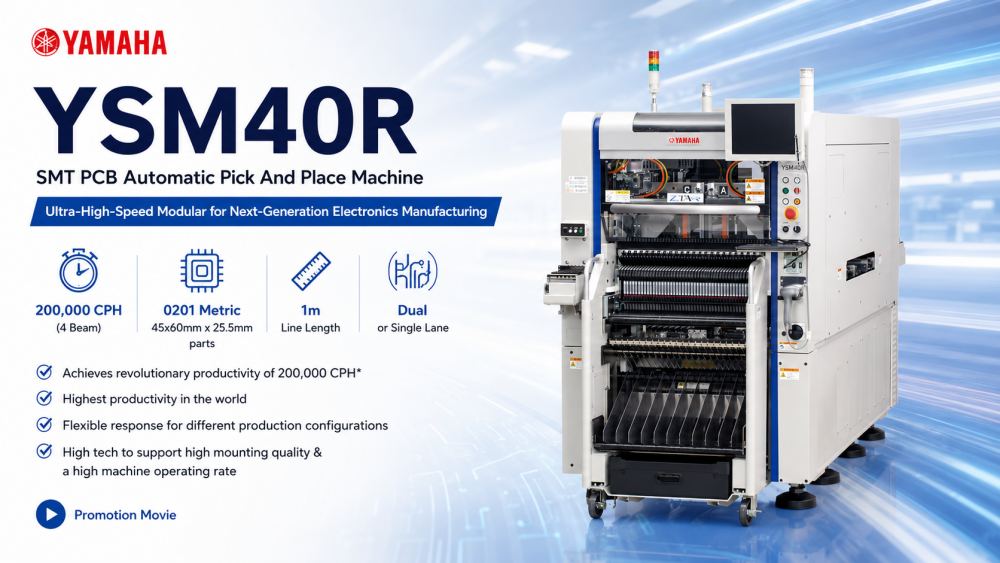

YSM40R は、最新の SMT 生産ラインで迅速かつ正確に組み立てられるように設計された高性能ヤマハ SMT ピック アンド プレイス マシンです。このシステムは、デュアルまたはシングル レーンのボードを処理できるように設計されており、超小型の 0201 チップから大型部品までのコンポーネントをサポートします。コンパクトな設置面積と高度なフィーダー システムを備えた YSM40R は、中断のない生産、高い配置精度、および優れた柔軟性を提供し、効率と高品質の出力を目指すエレクトロニクス メーカーにとって理想的なソリューションです。
| 製品の特徴
1. 超高速配置

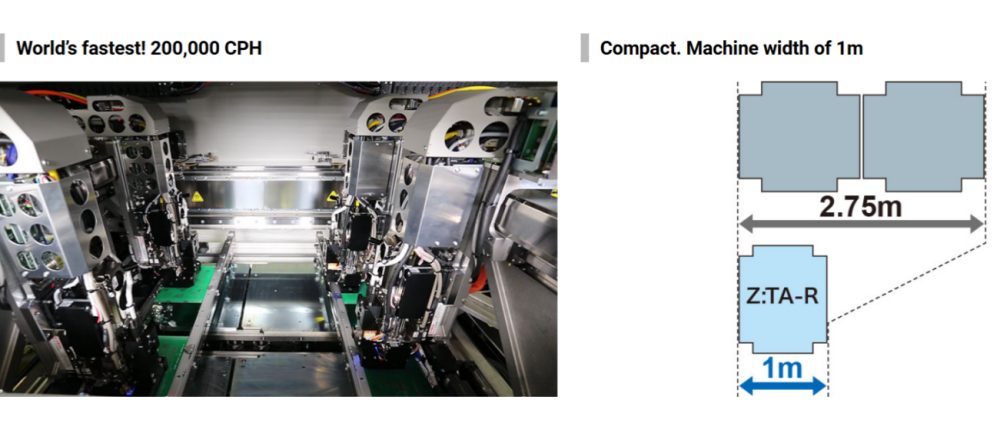

YSM40R は 4 ビーム構成で最大 200,000 CPH を実現します。高度な回転ヘッドにより、部品の迅速なピックアップと配置が保証され、高精度を維持しながら生産時間を短縮します。この速度は、電子機器の大量生産や柔軟なライン運用に最適です。
2. 柔軟なコンポーネント処理
YSM40R は、0201 メトリック チップから大型コネクタまでのコンポーネントをサポートし、複数のコンポーネント サイズとタイプに対応します。この機械は、シングルまたはデュアル レーンの動作を提供し、さまざまな PCB サイズと生産需要に適応し、最小限の切り替えと高効率を保証します。
3. 革新的なフィーダーシステム
スーパーローディングフィーダーにより、ダウンタイムを最小限に抑えた継続的な部品供給が可能になります。モジュラーフィーダーおよび供給装置のオプションと組み合わせると、オペレーターはさまざまな生産フォーマットに合わせてセットアップを迅速に再構成でき、スムーズな操作を維持しながら柔軟性を最大限に高めることができます。
|仕様
| モデル | 4ビーム4ヘッド 仕様。 (YSM40R-4) | 2ビーム2ヘッド仕様(YSM40R-2) |
| 該当する PCB | L700×W460mm～L50×W50mm | |
| スピード | 200,000CPH（RSヘッド使用時） | 58,000CPH（MUヘッド使用時） |
| 適用コンポーネント | 0201*～□6.5mm(高さ2.0mm以下) ※オプション 03015～45×60m（高さ15mm以下） | 0402～45×100mm（高さ15mm以下） 0603～45×100mm（高さ25.5mm以下） |
| 取付精度 | +/-35μm (25μm) Cpk≧1.0(3σ) | ±40μm(30μm) Cpk≧1.0(3σ) |
| コンポーネントの種類の数 ※8mm幅テープ換算 | 最大。 RS ヘッド付きフィーダー 80 個 最大。 MU ヘッド付きフィーダー 88 個 最大。 RS×2+MU×2ヘッドの84フィーダ | MU または FL ヘッドを備えた 92 フィーダー |
| 電源 | 三相AC 200/208/220/240/380/400/416V +/-10% | |
| エア供給源 | 0.45MPa以上 清浄乾燥状態 | |
| 外形寸法 | L1,000×W2,100×H1,550mm | |
| 重さ | 約2,100kg | |
※ 仕様及び外観は予告なく変更する場合があります。
| SMT ライン機器リスト
Σ-G5SⅡは通常、はんだペーストプリンター、SPI検査システム、リフローオーブン、AOI検査機、PCBハンドリング装置を含む 完全なSMT生産ラインに統合さ れています。 I.C.T は、SMT、DIP、コーティング、スマート ファクトリー オートメーション ソリューションをカバーするフルライン統合を提供し、顧客が効率的でスケーラブルなエレクトロニクス製造システムを世界中で構築できるように支援します。
I.C.T は、Σ-F8S および Σ-G5SⅡ モデルを含む幅広いヤマハ SMT ピック アンド プレース マシンも提供しています。これらのシステムは、さまざまな速度、ヘッド構成、およびコンポーネント処理オプションを提供するため、電子機器メーカーは小規模、中規模、または大量生産に最適なソリューションを選択できます。すべての機械は完全な SMT ラインとシームレスに統合され、すべてのモデルにわたって一貫した品質と生産効率が保証されます。
| 顧客成功ビデオ
カザフスタンでは、I.C.T が、SMT ローダー、全自動プリンター、リフローオーブン、コンベア、オフライン AOI を含む、電源生産用の完全な SMT ラインの納入に成功しました。 I.C.T のエンジニアはオンサイトでの設置とトレーニングを提供し、ラインが最適なパフォーマンスに達することを保証しました。クライアントは、機器の品質とサポートを賞賛しました。「すべての機械は中国製です。品質も価格も優れています。このラインを構築し、これらの機械の使い方を訓練してくれたアンディとビリーに感謝します。」
| サービスとトレーニングのサポート
I.C.T は、すべての SMT ラインの設置、技術トレーニング、継続的なサポートを含む包括的なサービスを提供します。当社のエンジニアは、オペレーターに機械の操作、生産セットアップ、トラブルシューティングを指導します。トレーニングは各顧客の生産ワークフローに合わせて調整され、最適なパフォーマンスと既存の工場プロセスへのスムーズな統合を保証します。生産の安定性と効率を維持するために、リモートおよびオンサイトの継続的なサポートを提供します。
|お客様からの賞賛
顧客は、I.C.T の迅速で専門的なサポート、高品質のマシン、安全な配送を常に高く評価しています。エンジニアの実践的なトレーニングは評価されており、機器の信頼性と使いやすさは高く評価されています。当社の迅速なサービスにより、問題が迅速に解決され、工場が継続的な生産と高品質の生産を維持できるようになります。
| 私たちの認証
I.C.T SMT マシンは CE、RoHS、ISO9001 の認証を取得しており、革新的な技術に関する複数の特許を取得しています。当社の品質管理システムは、すべての機器が世界的な安全および環境基準を満たしていることを保証し、信頼性が高く、準拠した高性能の生産ソリューションをお客様に提供します。
| I.C.T とファクトリーについて
I.C.T は、大規模な研究開発チームと生産チームを擁する大手 SMT のフルライン ソリューション プロバイダーです。長年にわたり、当社は急速に拡大し、80 か国以上の顧客にサービスを提供しています。当社の工場では厳格な品質管理とテスト手順を実施し、高い信頼性を保証しています。グローバルな対応範囲、経験豊富なエンジニア、包括的な技術サポートを備えた I.C.T は、初期設計から完全に稼働する生産ラインに至るまでのターンキー SMT ソリューションを提供します。
