|強力な PCB ルーターによる正確な曲線のパネル取り外し
PCB ルーターは、複雑な曲線に沿って PCBA パネルから個々のボードを分離するという重要なタスクを処理します。メーカーは、繊細なコンポーネントを損傷することなくきれいなエッジを必要とする場合にこの機械を利用します。自動車エレクトロニクス、医療機器、民生機器の製造において確実に機能します。サーボ駆動システムとスマートな制御により、スピードと品質の両方を要求する工場にとって実用的な選択肢となります。このマシンは自動化ラインに簡単に統合でき、さまざまな基板設計にわたって一貫した結果をサポートします。
| 特徴

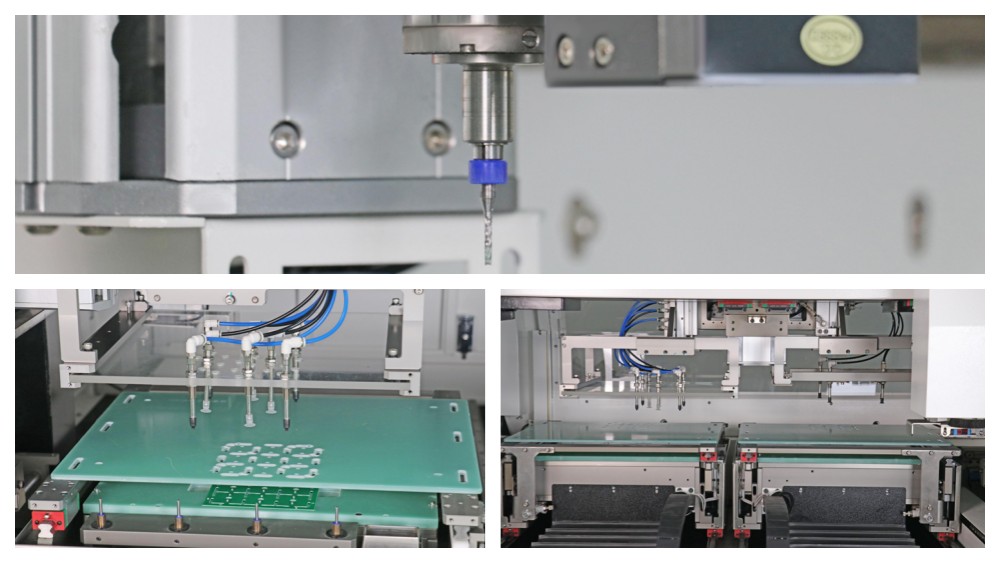

先進のビジョンアライメント技術
高解像度カメラはフライスと直接連携して、正確なキャリブレーションと位置決めを保証します。システムはさまざまな PCB マークを読み取り、位置合わせを自動的に修正します。オペレーターは、CAD ファイルをインポートし、基板全体をスキャンし、切断パスを迅速に最適化できます。これらの機能は、PCB ルーター マシンが難しいパネル レイアウトでも精度を維持するのに役立ちます。

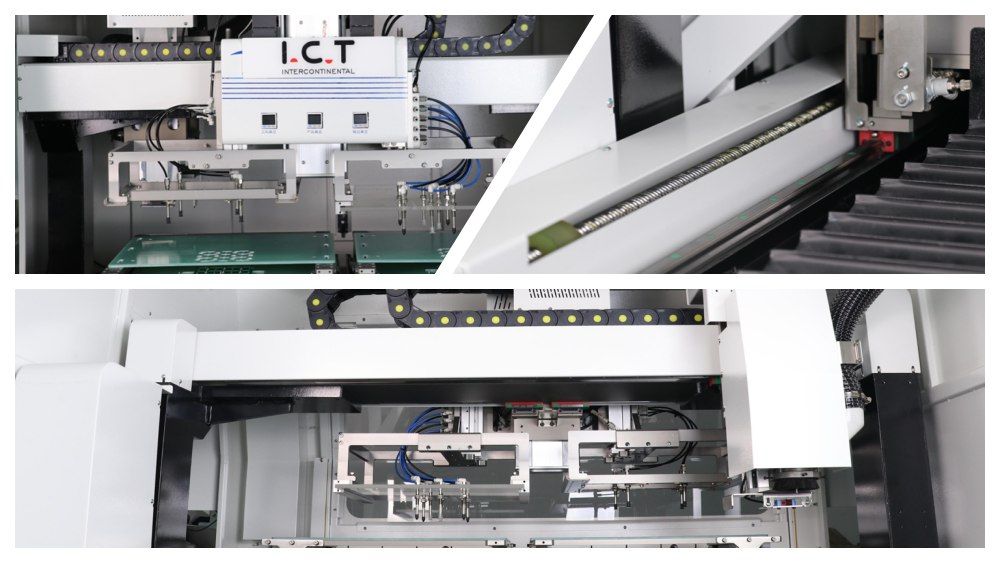

強力で安定した機械的基盤
この機械は、輸入されたパナソニックのサーボモーターと高精度のスクリューロッドを使用しており、すべての軸にわたってスムーズな動きを実現します。厚みのある強化フレームにより、連続高速運転時の安定性が向上します。この堅牢な構造により、振動が低く抑えられ、長時間の生産シフトを通じて厳しい公差が維持されるため、工場は PCB ルーターに必要な信頼性を得ることができます。

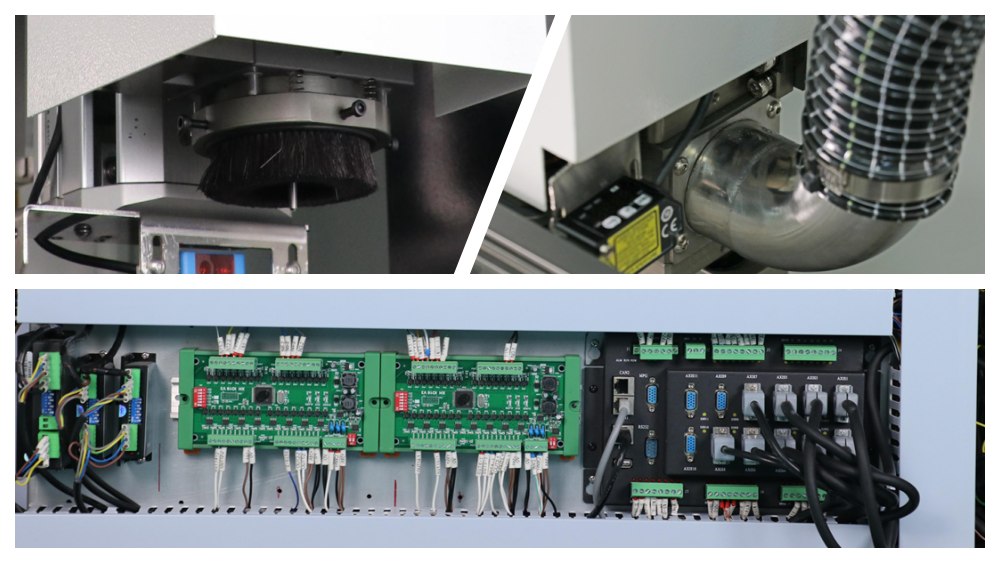

スマートツールの保護と自動化
センサーがフライスをリアルタイムで監視し、破損や摩耗があればオペレーターに警告します。自動工具交換により、不必要な一時停止をせずにラインを動かし続けることができます。アクセス制御やオプションのライト カーテンなどの安全機能は、人と機器の両方を保護します。これらの実用的な機能はダウンタイムを削減し、毎日の高い生産量を維持するのに役立ちます。

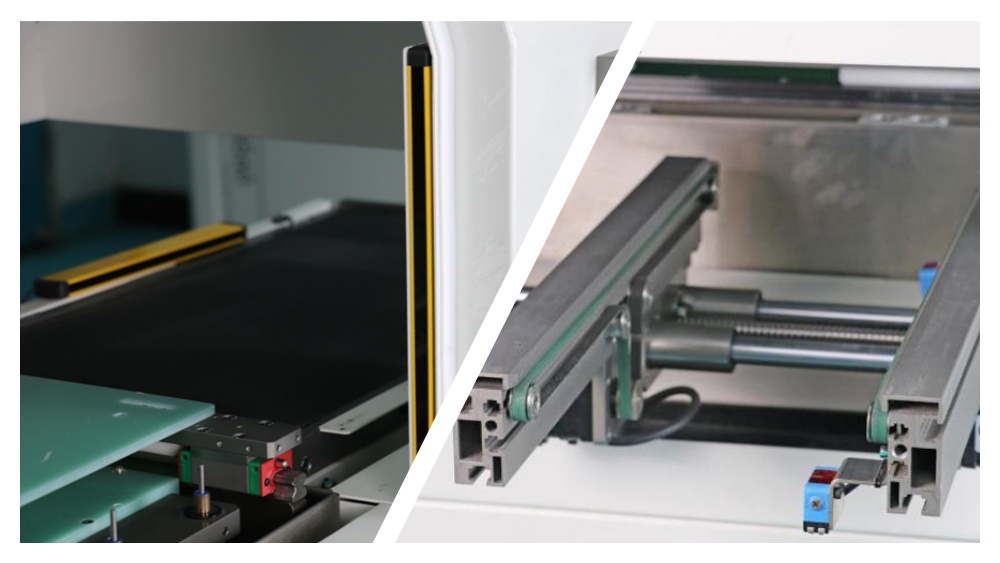

効率的なデュアルプラットフォームとクリーンな環境
2 つの独立したプラットフォームにより、一方の側で荷重を加えながら、もう一方の側で切断を続けることができます。クイックリリース固定具により、調整が迅速かつ簡単に行えます。分離型バキュームコレクタにより、高い吸引力と低騒音でゴミを除去します。イオン エア ガンとボルテックス静電気除去器は、配線プロセス全体を通じて各基板を清潔に保ち、静電気を除去します。
プロセス：
| 仕様
| パラメータの | 仕様 |
|---|---|
| モデル | I.C.T-IR350 |
| PCBサイズ | 350×310mm |
| プラットフォーム番号 | ダブルプラットフォーム |
| PCB 厚さ | 0.5～4.0mm |
| PCB サポートモード | 多機能治具、特殊治具 |
| X、Y 切削速度 | 0～100mm/s |
| 繰り返し精度 | ±0.01mm |
| カット精度 | ±0.05mm |
| X、Y、Z 駆動方法 | ACサーボモーター |
| X、Y、Z 制御モード | CNCコントローラー |
| フライスカッターのサイズ | 0.8～3.0mm |
| 主軸速度 | 最大80,000rpm |
| 操作とデータストレージ | 産業用PCシステム |
| 電圧（メインマシン） | 220V、50/60Hz |
| 電源（メインマシン） | 1.5kW |
| 空気圧供給 | 4.5kg/cm2 |
| 寸法 (長さ×幅×高さ) | 1450×1330×1641mm |
| 重量（掃除機使用時） | 約1000kg |
| 集塵方法 | 真空掃除機 |
| 掃除機の風量 | 28～35m3/min |
| 掃除機の寸法 | 650×750×1500mm |
| 掃除機の電圧 | 380V、50/60Hz、3kW |
* I.C.Tは品質と性能の向上に努めており、仕様や外観は予告なく更新される場合があります。
| SMT ライン機器リスト
I.C.T は、メーカーが効率的で競争力のある施設を構築できるように設計されたエンドツーエンドの SMT 生産ライン ソリューションを提供します。基板のロードやはんだペーストの印刷から、高速部品配置、検査、リフロー、PCB ルーターによる最終分離まで、当社はシームレスに連携する統合システムを提供します。私たちのチームは、工場計画、機器の選択、設置、継続的な最適化でお客様をサポートします。この包括的なアプローチにより、自動車、産業、消費者部門のエレクトロニクスメーカーは、製造業務全体にわたってより高いスループット、より良い品質、そして強力な長期パフォーマンスを達成することができます。
| 製品名 | SMT 行の目的 |
|---|---|
| SMD PCB 組立ライン | ターンキー全自動 SMT 組立ライン |
| SMT マガジンローダー | 裸の PCB を行に自動的にロードします。 |
| はんだペーストプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| SMT 組立機 | コンポーネントを PCB に正確にマウントします。 |
| BGA リフロー炉 | はんだを溶かして強固な接合を形成します。 |
| 顧客成功ビデオ
ポルトガルでのプロジェクトの成功
2026 年 4 月、I.C.T のエンジニアは、ポルトガルの自動車照明および制御システムを提供する完全な SMT 生産ラインの完全なオンサイト設置とトレーニングを完了しました。お客様は、スムーズなセットアップと、チームが日常業務を迅速に習得するのに役立つ明確な実践トレーニングに満足していました。彼らは、正確な曲線分離を含め、ライン全体で強力なパフォーマンスを報告しました。このコラボレーションの成功は、信頼性の高い完全な工場ソリューションと即応性の高い技術サービスで海外の顧客をサポートする当社の能力を証明しています。
| サービスとトレーニングのサポート
I.C.T は、詳細なライン設計、専門的な設置、オペレーターのトレーニング、プロセスの最適化、継続的な技術支援を含むフルレンジのサービスで、あらゆる SMT の工場ソリューションを支援します。当社の経験豊富なエンジニアは、オンサイトおよびリモートの両方でお客様と緊密に連携して、課題を迅速に解決し、時間の経過とともに効率を向上させます。当社は、メーカーがダウンタイムを削減し、高品質基準を維持し、競争の激しい世界市場で生産を適切に拡大できるよう支援する長期的なパートナーシップの構築に重点を置いています。私たちの目標は、お客様の完全な SMT ラインが今後何年にもわたって確実に動作することを保証することです。
| お客様の声
お客様は、当社のエンジニアの専門知識、機器の信頼できる品質、輸送中に機器を保護する丁寧な梱包を定期的に高く評価しています。また、技術的な質問やサービス リクエストに対する当社の迅速な対応も高く評価されています。 SMT の生産ラインに PCB ルーターを追加した後の優れた結果に多くの人が注目しています。
| 認証と規格
I.C.T の機器は、CE、RoHS、ISO9001 などの主要な国際規格を満たしており、先進技術に関する複数の特許も取得しています。これらの認証は、お客様が実稼働環境で信頼できる安全性、信頼性、イノベーションに対する当社の継続的な取り組みを反映しています。
| I.C.T の会社と工場について
I.C.T は、社内の研究開発、最新の製造設備、厳格な品質管理システムを組み合わせて、信頼性の高いエレクトロニクス製造ソリューションを提供しています。 25 年以上の経験と着実な成長により、当社は 72 か国の 1,600 を超えるお客様をサポートしてきました。当社の大規模なエンジニアリング チームとグローバル サポート ネットワークにより、初期計画から長期運用に至るまで完全な SMT 工場ソリューションを提供できます。当社は、世界中の製造業者が今日の厳しい業界要件を満たす効率的で高品質な生産ラインを構築できるよう支援し続けます。
