PCB Laser Marking
| 数量： | |
|---|---|

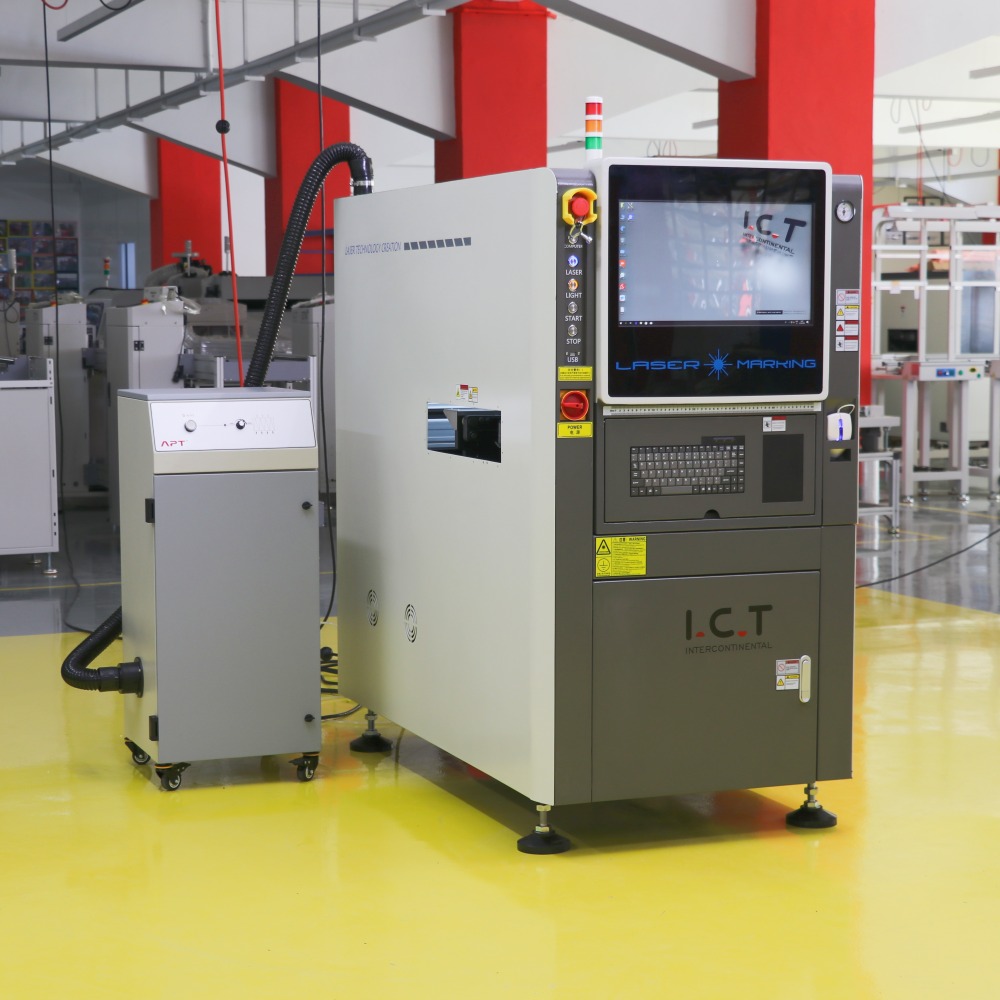

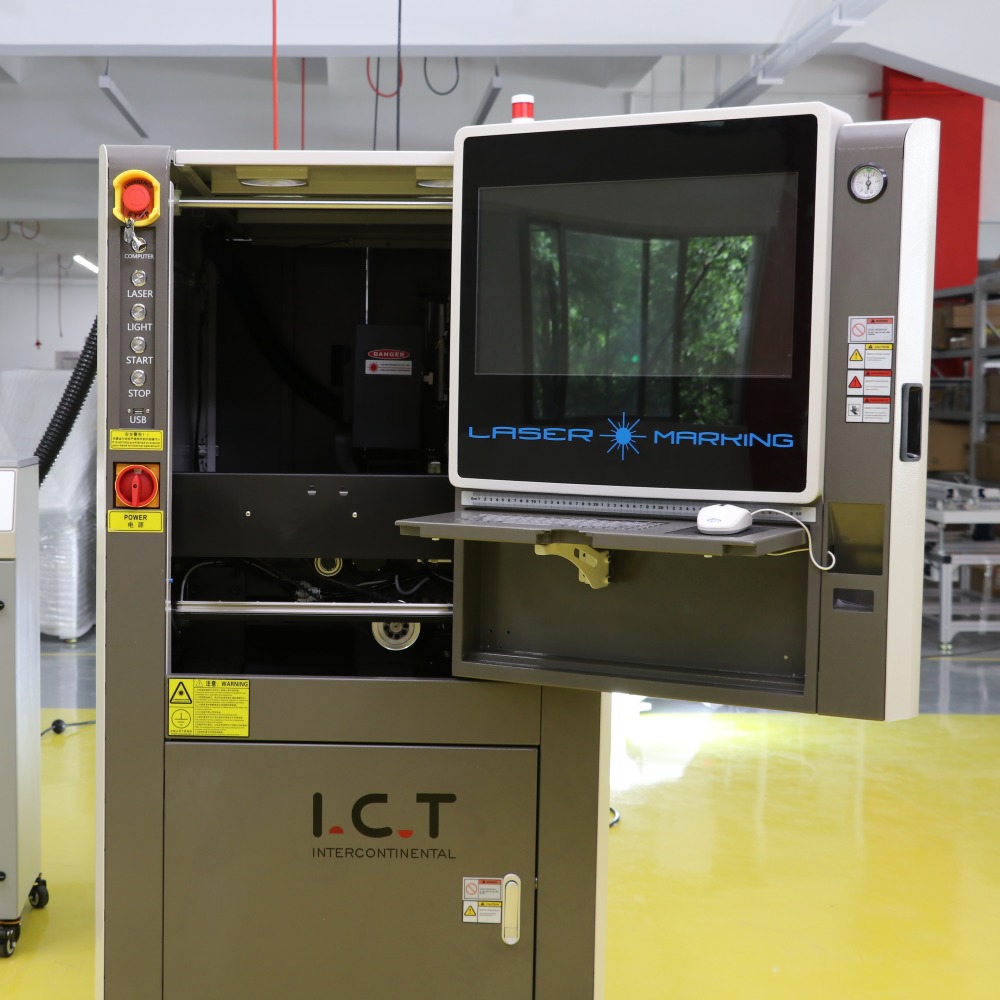

|レーザー技術によるソリッド PCB マーキング

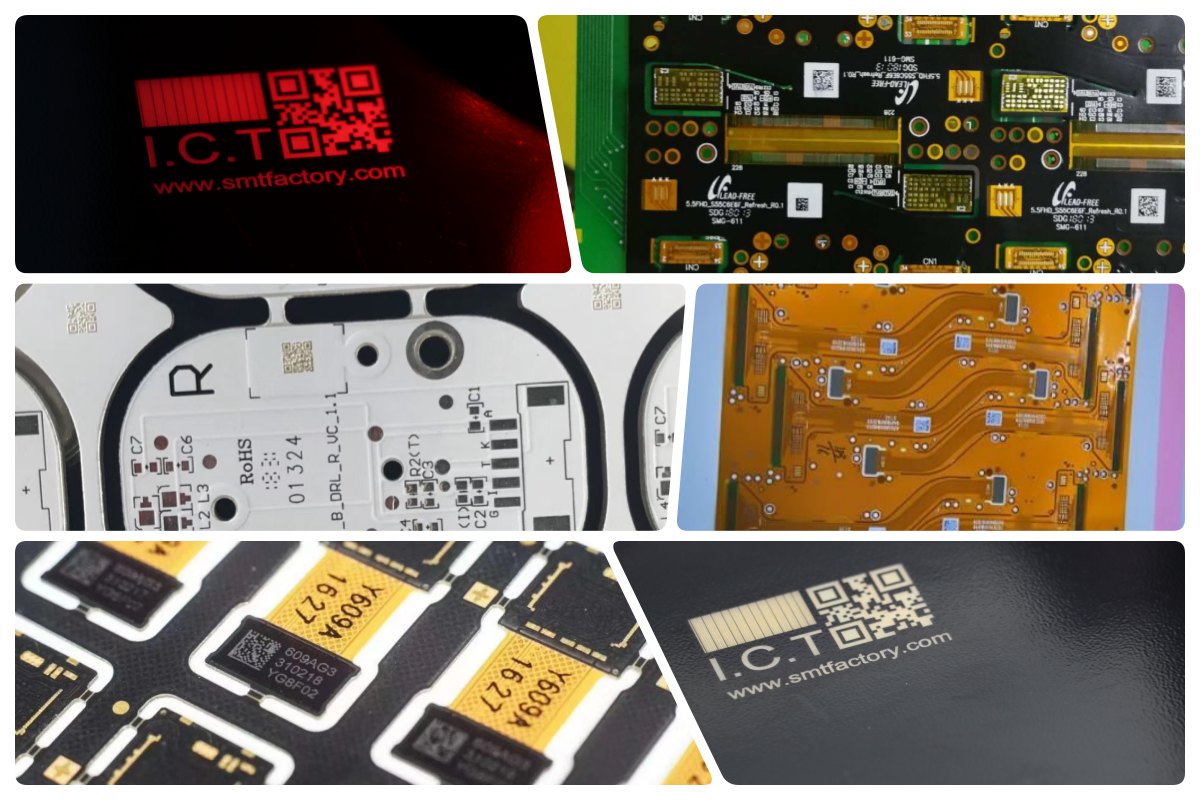

このレーザーマグカップ印刷機は、エレクトロニクスの世界において、PCB にバーコード、QR コード、テキスト、またはパターンを永久的にマークします。 SMT 回線用に構築されており、簡単にリンクし、データをリアルタイムで MES システムに送信します。 4 つのモデルは最大 510 x 460 mm の基板サイズをカバーし、±0.05 mm という厳しい精度を維持します。 FR4、金属、プラスチック、傷つきやすいコーティングなど、使用する材料に応じて、UV、グリーン、ファイバー、または CO₂ レーザーを選択します。 30 ワットのファイバー レーザー マーキング マシンのオプションは、金属や配線に強力で持続的な結果をもたらします。インクやラベルは使用せず、誤って再印刷することもありません。コストを削減し、店内を清潔に保ち、多忙な製造業における製品追跡の厳しいルールを満たします。
| 特徴

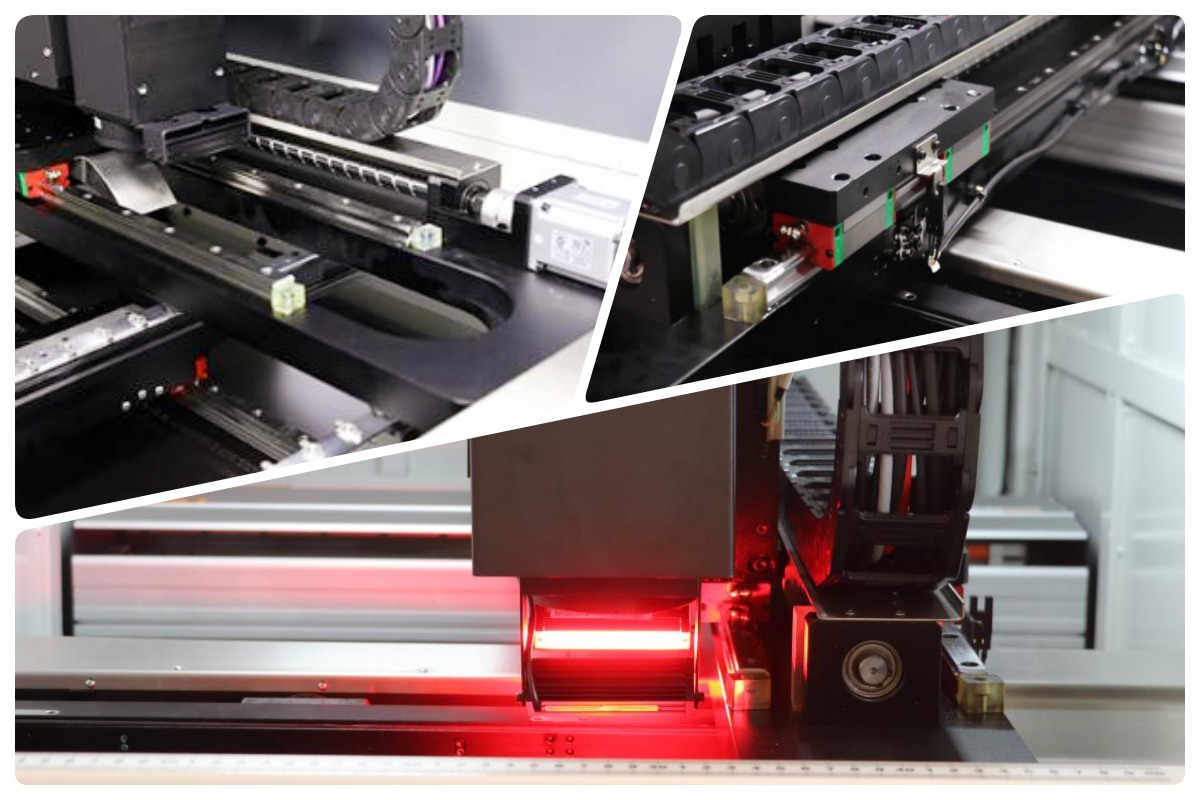

耐久性のある駆動システム
この機械は、TBI や HIWIN などの信頼できるメーカーのボールネジと重いガイドを備えたアーチ ブリッジ フレーム上に立っています。 2 つの別々のサーボ モーターが独自に X 軸と Y 軸を実行し、作業領域全体で安定した正確な動きを実現します。密閉タンクチェーンは引っかかることなく曲がり、追加のプロファイルにより動きを均一に保ちます。シンプルなダストカバーは砂をブロックし、掃除や修理の頻度を減らします。ハード稼働の SMT 工場の労働者は、毎日この設定を頼りにしています。この設定は正しい位置を保持し、長時間の勤務でもほとんど見返りを求めません。

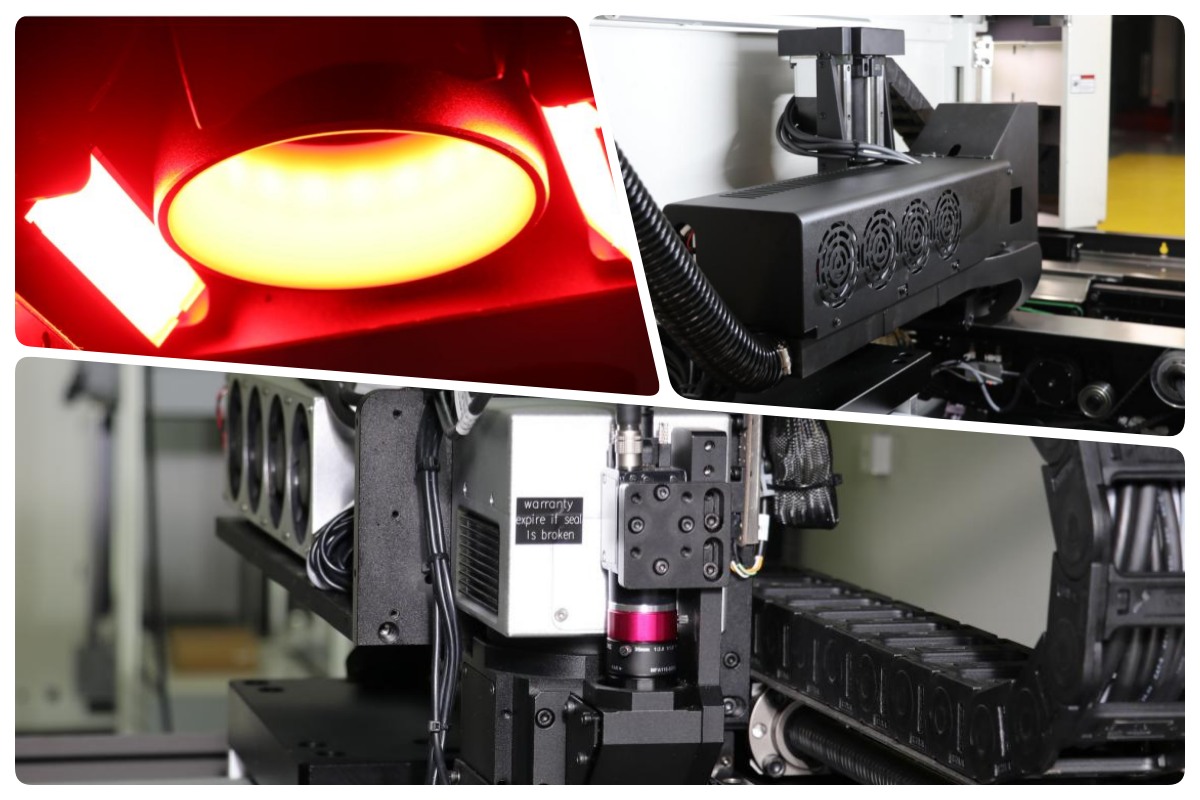

信頼できるマーキングシステム
作成する基板に合わせて、UV、グリーン、ファイバー、または CO₂ のレーザーを選択します。どのタイプも安定したビームを維持し、何年も持続し、鮮明に焦点を合わせます。工場出荷前に焦点を設定するため、微調整は必要ありません。 Z 軸は自動的に上昇します。冷却はどのレーザーを選択しても適合し、負荷がかかっても冷却を保ちます。追加のビーム形状は、奇妙な表面や狭いスポットを処理します。このシステムは、毎日、ラインがフルスピードで稼働している場合でも、すべての PCB にきれいで読みやすいマークを必ず付けます。

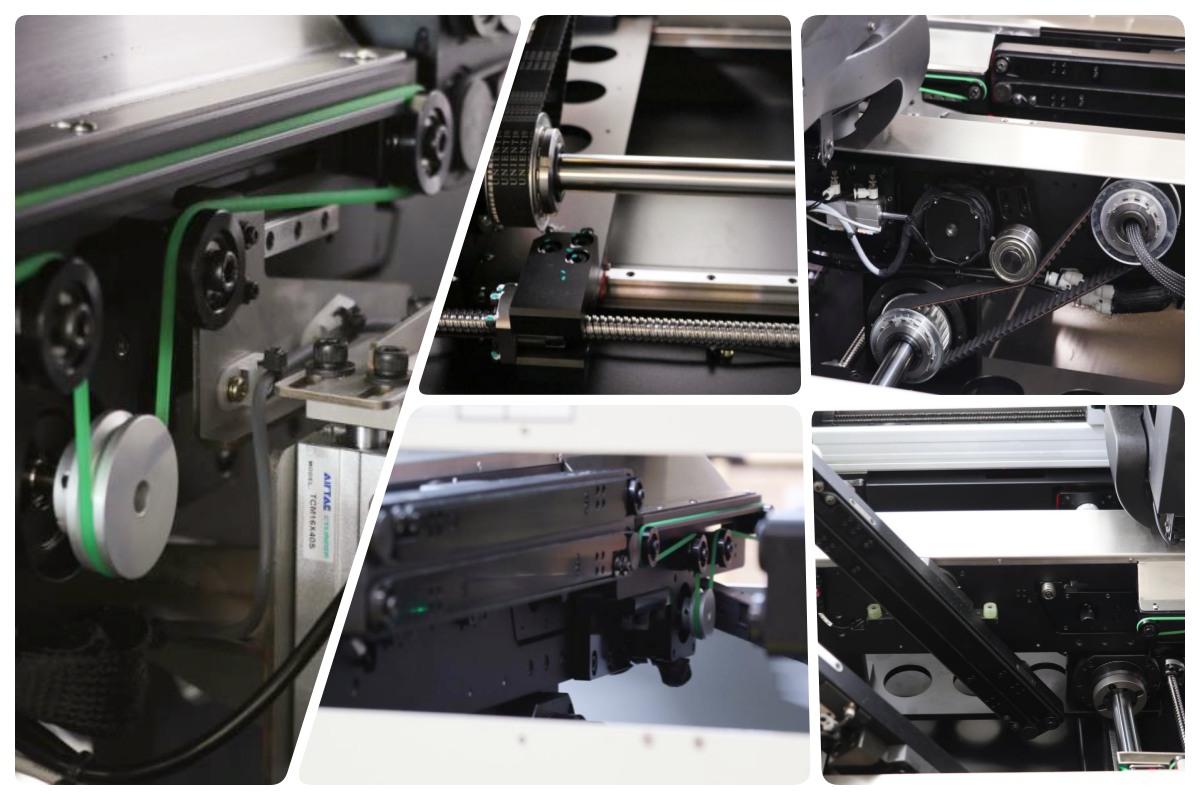

機械内での慎重な搬送
内蔵フリップにより、必要なときに余分な手順なしで両面ボードを回転させることができます。レールには、静電気による部品の損傷を防ぐ ESD ベルトが付いているセクションがあります。強力なシンクロベルトにより、ラインに合わせて適切な速度を設定できます。特殊アジャスターにより常にテンションが保たれるため、ベルトのズレや偏磨耗がありません。ボールネジとソリッドシャフトにより、レール全体を広げたり狭めたりして、すべてを前後にまっすぐに保ちます。シリンダーはボードが停止する位置で微調整して停止します。この道は PCB をゆっくりと確実に進み、渋滞や傷はありません。

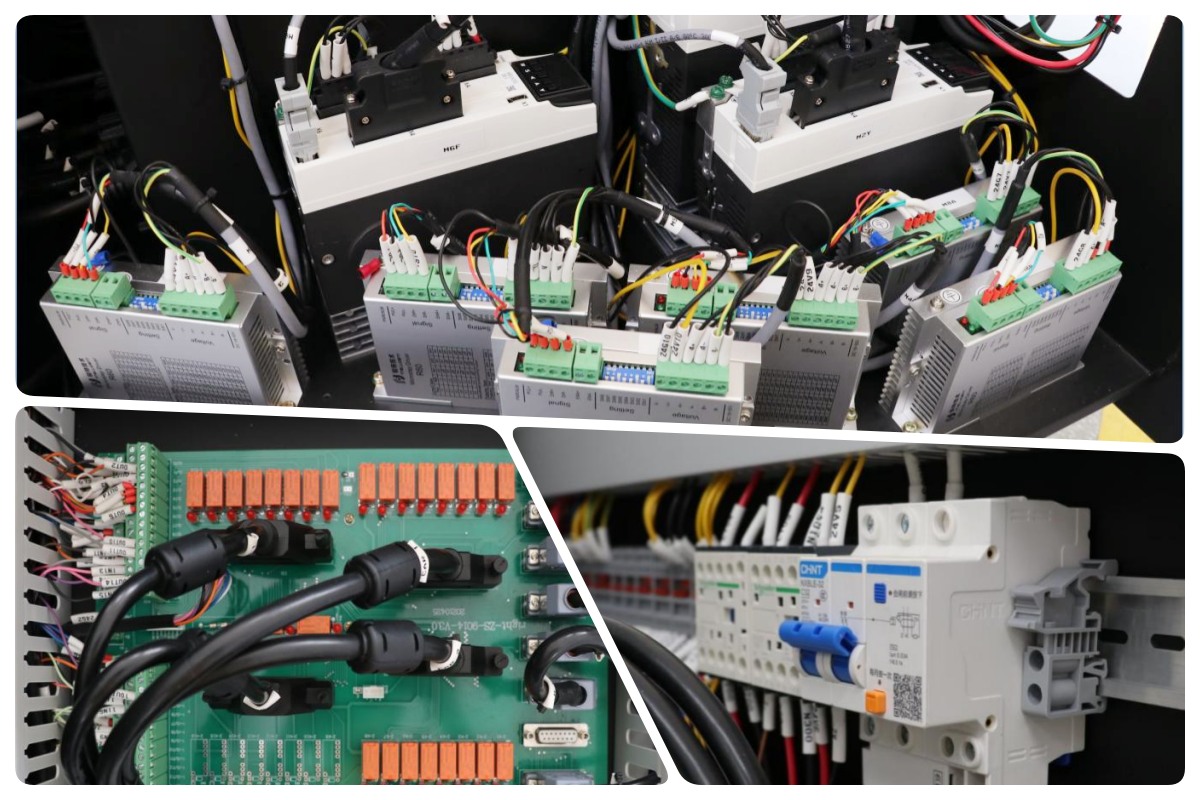

簡単な制御セットアップ
内部はすべてすっきりと配置されており、配線も明確なので、チェックと修正が迅速に行われます。高品位のサーボモーターとドライブがスムーズな動きを保ち、毎回同じ動作を繰り返します。長時間の運転中に空気が流れて部品を自然に冷却します。当社独自の制御ボードは、ほとんど問題なく安定して動作し、簡単なサービスを提供します。電源が故障すると別の安全スイッチが作動し、世界中の CE および UL 規則に適合します。実際の工場では、これにより予期せぬ事態や長時間停止することなく機械が稼働し続けます。

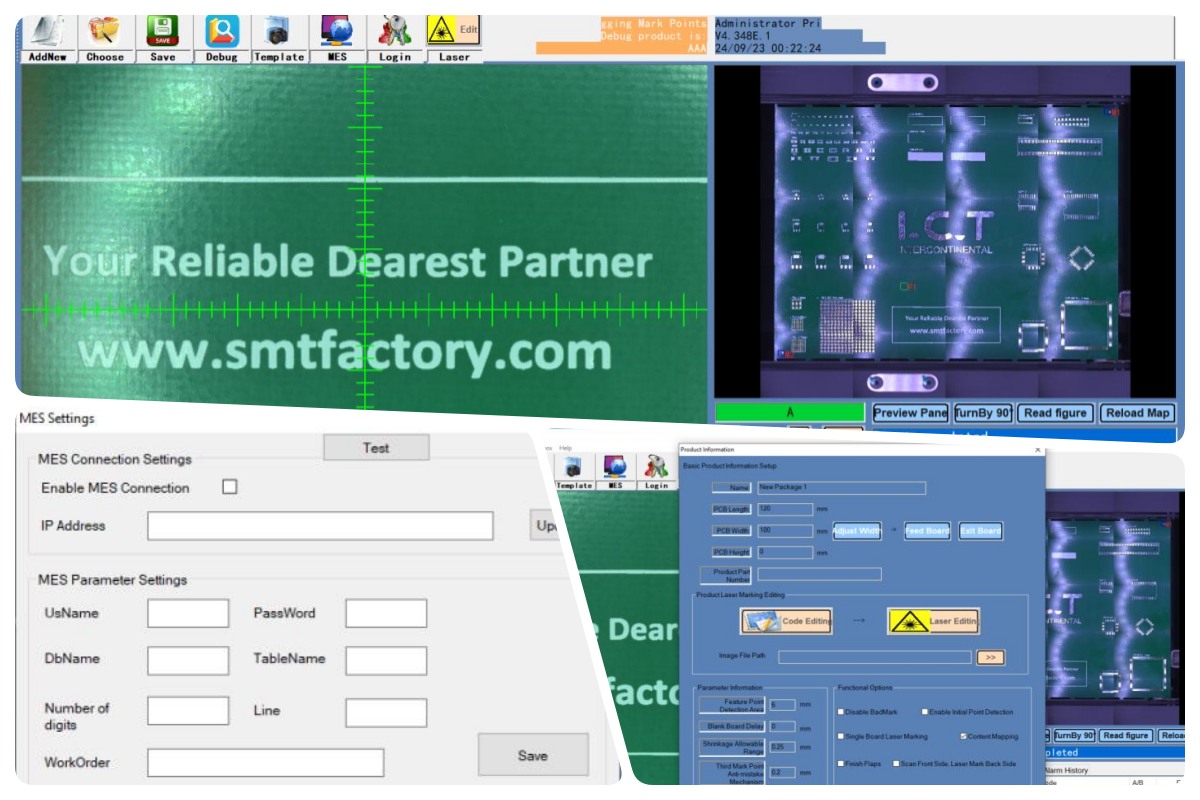

シンプルなオペレーターコントロール
画面には、初心者でもすぐに覚えられるわかりやすい手順が表示されます。本物の Windows を使用し、多くのジョブ ファイルを保持しているため、製品の切り替えに時間がかかりません。スキャンするとフレーム全体が表示され、そこにレイアウトが表示されるため、セットアップが簡単になります。カメラは同軸に設置されているため、別途調整作業を行う必要はありません。標準ポートは MES に接続され、カスタムポートは特別なシステムに適合します。オペレーターは学習時間を減らし、ボードの実行に多くの時間を費やして、ラインを安定して動かし続けます。
| 仕様
| パラメータ | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| max PCBサイズ | 380×380mm | 510×450mm | 510×400mm | 510×460mm |
| マーキング範囲 | 280×380mm | 460×450mm | 430×400mm | 510×460mm |
| PCB 反転関数 | はい (内蔵フリッパー) | はい (内蔵フリッパー) | いいえ | いいえ |
| 機械寸法 | 835×1488×1566mm | 974×1528×1616mm | 1054×1568×1523mm | 1054×1470×1523mm |
| 機械重量 | 700kg | 800kg | 750kg | 800kg |
| マーキング精度 | ±0.05mm（全て同一） | ±0.05mm（全て同一） | ±0.05mm（全て同一） | ±0.05mm（全て同一） |
| PCB厚さ | 0.5～5mm（すべて同じ） | 0.5～5mm（すべて同じ） | 0.5～5mm（すべて同じ） | 0.5～5mm（すべて同じ） |
| マーキング速度 | <7000 mm/s (すべて同じ) | <7000 mm/s (すべて同じ) | <7000 mm/s (すべて同じ) | <7000 mm/s (すべて同じ) |
| サポートされているレーザーの種類 | UV、グリーン、ファイバー、CO₂ (すべて同じ) | UV、グリーン、ファイバー、CO₂ (すべて同じ) | UV、グリーン、ファイバー、CO₂ (すべて同じ) | UV、グリーン、ファイバー、CO₂ (すべて同じ) |
| PCB 安全高さ | 上部 <25 mm、下部 <20 mm (すべて同じ) | 上部 <25 mm、下部 <20 mm (すべて同じ) | 上部 <25 mm、下部 <20 mm (すべて同じ) | 上部 <25 mm、下部 <20 mm (すべて同じ) |
レーザーの選び方：
UV レーザー (355nm) : 熱に弱い PCB、FR4 ソルダー マスク、フレキシブル回路に最適です。コールドマーキング、最小限のダメージ、高コントラスト。
グリーンレーザー (532nm) : プラスチック、シリコンウェーハ、セラミック、反射コーティングに最適です。優れた吸収性、超微細なマーク、低い熱影響。
ファイバー レーザー (1064nm) : 金属、銅/アルミニウム トレース、金属 PCB に最適です。深く、永久的、高速、高コントラストのマーク。
CO₂ レーザー (10600nm) : 標準 FR4、ソルダーマスク、有機コーティングに適しています。安定性があり、コントラストが高く、コスト効率に優れたリジッドボードです。
| 実際の生産のための完全な SMT ラインセットアップ
I.C.T は、 自動車、医療、日常のエレクトロニクス工場で活躍する基板は 完全な PCBA ラインをまとめています。 PCB マガジン ローダーを介してクリーンな状態で搬入され、SPI によってチェックされた自動プリンターから正確なペーストを取得し、 高速で SMT プレーサーからコンポーネントを取り出し、均一なヒート ゾーンを備えた Heller オーブンで固体はんだ付けします。 AOI は欠陥を早期に発見し、コンベアは問題なく基板を運び、クリーナーは接合部を強化するために残ったフラックスを洗い流し、自動ペースト ボックスは材料を適切に保持して温めます。レーザーマグカップ印刷機は、明確な追跡でチェーンを開始します。このセットアップ全体により、出力が向上し、欠陥が減少し、コストが削減され、I.C.T が背後に立つことで信頼性の高い動作が実現します。
| お客様のプロジェクト事例
I.C.T はエンジニアを海外に派遣し、北米の美容機器メーカーで 2 つの完全な SMT ラインを設置してテストしました。どちらも工場での受け入れに合格し、クリーンな生産を開始しました。各ラインでは永久コード用の 30 ワット ファイバー レーザー マーキング マシン、さらに SMT プリンタと SPI、Panasonic マウンタ、Heller リフロー、AOI チェッカー、PCB コンベア、PCBA クリーナー、および自動はんだペースト ウォーマーが稼働しました。私たちのチームはマシンをセットアップし、オペレーターを訓練し、プロセスを調整し、すべてがスムーズに進むまで滞在しました。現在、お客様は完全な追跡とホールドアップを備えた、安定した高品質のユニットを構築しています。
|グローバルな サービスとトレーニングのサポート
I.C.T は、工場での設置、始動チェック、スタッフの実地トレーニングなど、仕事全体を処理します。エンジニアは、プログラムを実行し、小さな問題を修正し、毎日清掃し、稼働時間を長く保つ方法を示します。ボードや目標に合わせて設定を調整します。起動後は、すぐに電話や訪問をして問題を迅速に解決し、部品の準備が整った状態を保ちます。このサポートにより、ラインはすぐに稼動し、厳しい生産環境でも何年にもわたって強力な稼働を維持します。
| 顧客エクスペリエンスと運用上の利点
当社のエンジニアは、知識があり、忍耐強く、セットアップやトレーニング中にすぐに問題を解決してくれるとよく話題になります。彼らは、機械がきれいで安定したマークを付け、問題なくラインにフィットする方法を気に入っています。配送は厳重に梱包され、長い旅行の後でも安全に到着します。疑問が生じた場合、答えはすぐに得られ、機能します。顧客は、生産を確実かつ予定どおりに維持するための装置とその背後にあるサポートを信頼しています。
| 規格、管理、生産規律
当社の機械は、安全な電気使用のためのCE、有害物質を制限するためのRoHS、安定した品質管理のためのISO9001を取得しています。いくつかの特許は、レーザー加工と SMT の取り扱いにおけるスマートな設計をカバーしています。これらのマークは、私たちがどこでもルールを満たし、安全でクリーンに動作する信頼性の高いツールを構築していることを示しています。
| I.C.T の会社と工場について
I.C.T は、中国の東莞で独自の設計および製造工場を運営しています。敷地面積 12,000 平方メートル、従業員 89 名、エンジニア 20 名が働いています。 2012 年に開始され、急速に成長し、現在では 72 か国の 1,600 を超える顧客をサポートしています。すべてのマシンは、完全な品質システムに裏付けられた部品から最終テストまで慎重なチェックを経ます。私たちは工場全体を計画し、ギアを供給し、チームを訓練し、ラインを調整することで、お客様が順調にスタートし、着実に成長できるようにします。
