I.C.T |自動オンラインギロチン PCB 切断機

|ギロチン PCB 切断機 – 無駄なくきれいに分離

ギロチン PCB 切断機は、V 溝に沿って最小限の損傷で PCB を切断するという優れた機能を備えています。空気圧でブレードが真っ直ぐに落ちる間、ボードは所定の位置に固定されたままになります。これにより、内部応力が 180 マイクロストレイン未満に保たれるため、はんだ接合部にクラックが発生せず、近くのコンポーネントが損傷しないことになります。切断は溝の端で行われ、部品とのクリアランスはわずか 0.3 mm で、高さ 60 mm までの部品を処理できます。モーターが回転せず、摩擦による研磨がないため、粉塵が少なく、カーボンが生成せず、金属の残留物もほとんど発生しません。 1 回のカットに 1 秒かかり、フット スイッチで制御され、使用後は刃が安全に引き戻されます。ブレードの寿命は 600 万回を超え、必要に応じてサンディングするだけで切れ味が戻ります。スライドまたはルートを使用する V カット PCB パネル剥離機と比較して、この方法は余分な熱を避け、よりきれいに切断し、メンテナンスの必要性が少なくなります。複雑さを伴うことなく、FR4 ボード上で信頼性の高い、塵のない結果を必要とする工場に適しています。

I.C.T は 5 つの主要なタイプの V カット マシンを提供しており、それぞれが明確な目的のために作られています。

• 標準手動タイプ：簡単・低コストで小ロット対応。

• マルチブレード LED セパレーター: 長い LED ボードを段階的にカットします。

• ギロチンタイプ: 厚い材料を空気の力で高速に落下させます。

• ムーブブレードスライド式：様々な溝に柔軟に調整可能。

• マルチナイフグループタイプ: 無制限の長さを処理し、安定した結果をもたらします。

|  特徴

マルチブレード LED セパレーター

マルチブレード ギロチン切断機 PCB 切断機は、3 つのグループに分かれた 6 つの円形ブレードを使用し、段階的に切断します。最初のグループが V 溝に沿って 40% を取り、2 番目のグループが次の 40% に続き、3 番目のグループが最後の 20% を完了します。各ショートカットは、単一のロングカットと比較して内部応力を最大 80% 低減するため、アルミニウム ボードと LED ストリップは平坦な状態を保ち、反りません。刃は台湾製で、1年以上長持ちし、何度も研げます。デュアル周波数レーザー校正により、ブレード先端のジャンプを 0.02 mm 未満に抑え、安定した品質を実現します。追加のステンレスプラットフォームは1.2mまたは長いボードの場合は2.4mに達します。上下のブレードは正確に調整され、カスタムブロックはさまざまな幅にフィットします。 X と Y を自由に調整できるため、精度が向上します。この設計は、基板の平坦性ときれいなエッジが最も重要な LED の大量生産に適しています。高価なパネルを台無しにする変形を防ぎます。

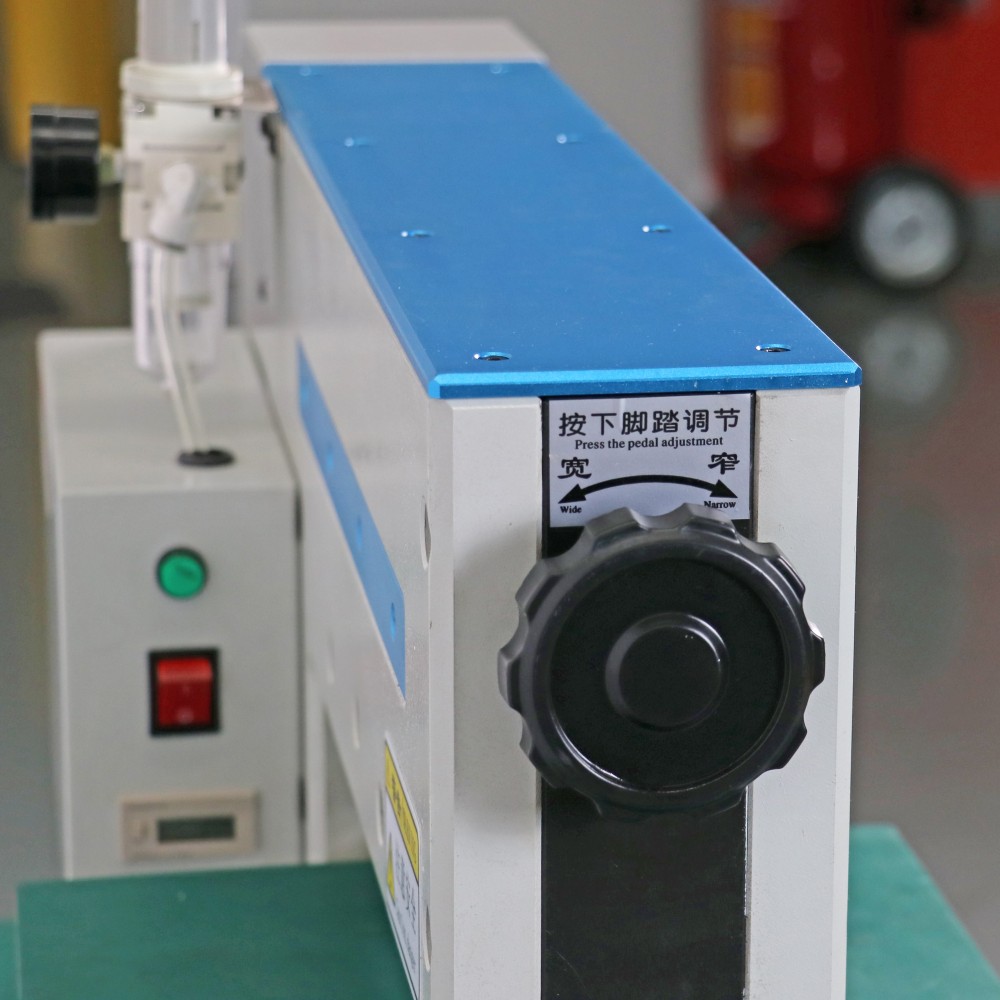

ギロチン式Vカット機

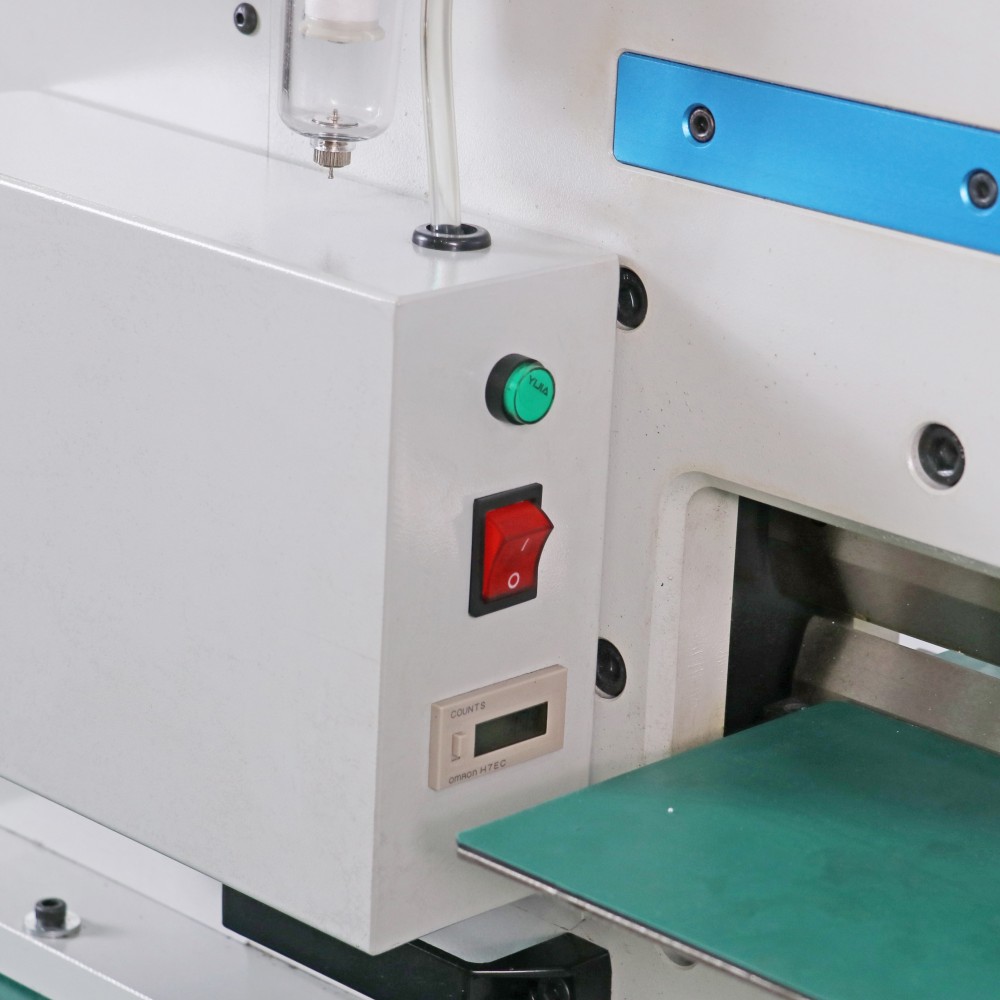

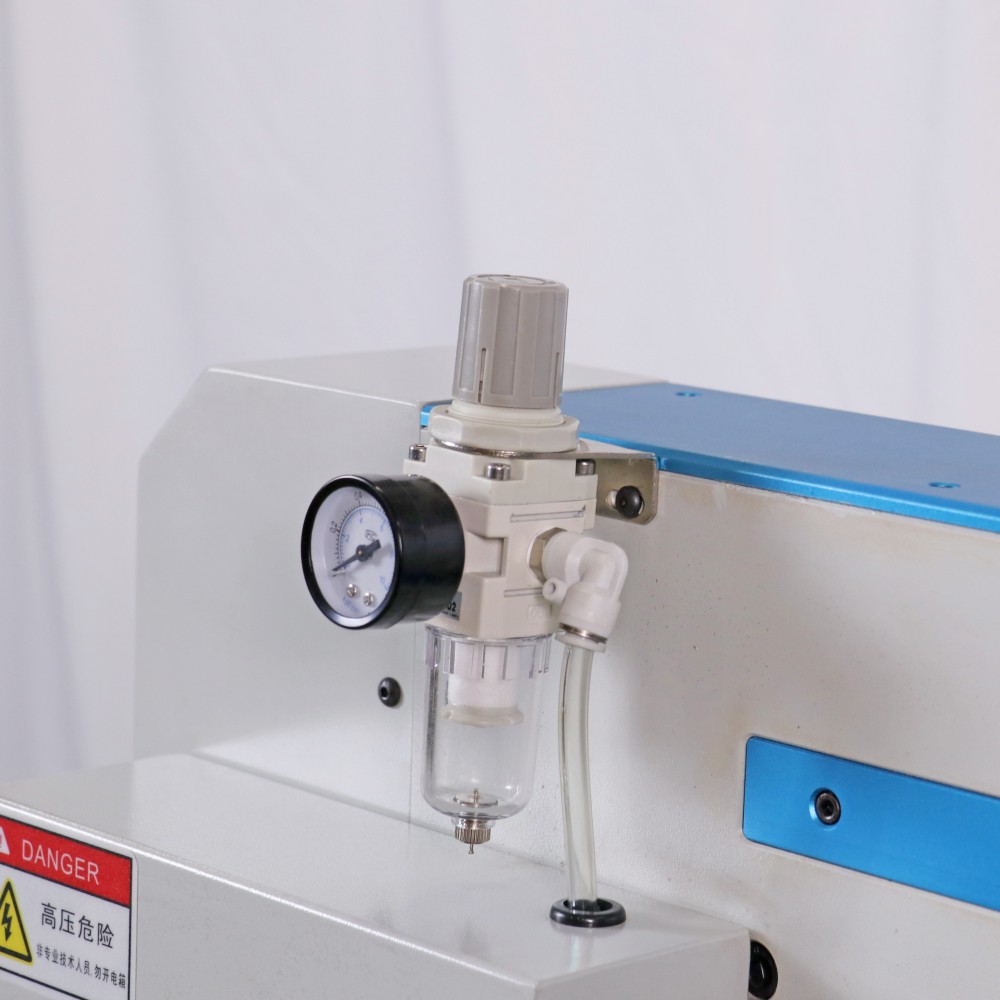

ギロチンギロチン PCB カッティング マシンは、きれいな空気の力でまっすぐに落下します。応力は 180 マイクロストレイン未満に抑えられ、はんだやコンポーネントを保護します。部品まで0.3mmのクリアランスでV溝エッジで切断し、高さ60mmまで対応します。回転しないので、粉塵や炭素汚染がありません。摩擦が無いので金属残留物がほとんど残りません。フットスイッチにより 1 秒あたり 1 回のカットが行われ、ネガティブブレードの作動により位置が安全に保たれます。刃寿命は600万カットを超えます。簡単なサンディングでエッジを復元します。この機械は、FR4 基板や、空気中の粒子を排除して迅速かつクリーンな分離を必要とする工場に適しています。鋭い切れ味と信頼性の高い結果が毎日得られます。専門家は、複雑なセットアップよりも清潔さとスピードを重視する場合にこれを選択します。

ムーブブレード（スライド式）Vカットマシン

ムーブブレードギロチン切断機 PCB 切断機を使用すると、オペレータは V 溝の深さに合わせてスライド速度とブレードの距離を制御できます。 PCB は固定されたままであるため、カットラインを越える高さ 34 mm までのコンポーネントは安全に保たれます。低圧力により、はんだや基板材料の亀裂が回避されます。丈夫なフレームで安定感があります。ブレードのカスタマイズは特別なニーズにも対応します。中量生産、プロトタイプ、または自動化せずに簡単かつ手頃な価格で分離したいショップに適しています。オペレーターは、各ボードに素早く適応できる実践的なコントロールを好みます。毎日の使用においても、結果はクリーンで一貫した状態を保ちます。実用的な工場向けに柔軟性と低コストを両立させたタイプです。

|  仕様

パラメータ	マニュアル シングルブレード V カットマシン	マルチブレード LED セパレータ	ギロチン式 V カットマシン	ムーブブレード (スライド式) V カットマシン マルチ	グループブレード PCB V カットマシン
操作の種類	手動（手押し）	手動（手押し）	手動（エア式フットスイッチ）	手動（スライド調整可能）	手動（マルチグループプッシュ）
ブレードのセットアップ	丸刃 1 枚 + 直刃 1 枚	丸刃6枚（上下3グループ）	シングルストレートギロチンブレード	円形 1 個 + 直線 1 個 (ギャップ調整可能)	複数のグループの円形ブレード (カスタム マルチナイフ)
PCB 長さ	0～350mm	無制限 (1.2m / 2.4m プラットフォームの場合)	0～330mm	0 ～ 350 mm (標準)	無制限または非常に長い (プラットフォームに依存)
PCB厚さ	0.8～5mm	0.2～5mm	0.3～5mm	0.8～5mm	0.2 ～ 5 mm (マルチグループの場合に通常)
切断方法	シングルパススライディング	三相(40%+40%+20%)	ワンショットダウンカット	深さ調整可能なシングルパス	複数グループ連続カット
最優秀アプリケーション	一般的な PCB、プロトタイプ、中量	長い LED ストリップ、アルミニウム PCB、大量の LED	FR4 ボード、クリーン/ダストフリーエッジ	混合コンポーネント、柔軟な V 深さ	超長または幅広の PCB、高効率分離

|  SMT ライン機器リスト

|  カスタマーサクセスビデオ

2025 年の初め、I.C.T エンジニアのピーターは 16 日間の設置とトレーニングのためにウズベキスタンに行きました。お客様は、5151 自動プリンタ、マウンタ、L8 リフロー オーブン、AOI、NG/OK アンローダ、BGA リワーク ステーション、ウォークナイフ デパネラー、はんだペースト ミキサー、トランスレーション コンベアなどを含む、自動車モーターおよび部品用の完全な SMT ラインを購入しました。工場のスペースは限られていたため、I.C.T はエリアをうまく​​利用できるように U 字型のラインを設計しました。ピーターはチームに一歩ずつ教えました。退社後、お客様は独立してラインを稼働させ、問題なくスムーズに生産していました。

|  サービスとトレーニングのサポート

I.C.T は、すべてのギロチン PCB 切断機および SMT ラインに完全なサービスとトレーニングを提供します。エンジニアは世界中の現場に赴き、機器の設置、デモンストレーションを実行し、使用法、メンテナンス、トラブルシューティング、プロセス改善についてオペレーターを訓練します。トレーニングによってスキルが構築されるため、チームは初日から自信を持って働けます。セットアップ後は、電話、電子メール、またはリモート ヘルプを通じてサポートが継続され、迅速な修正と短いダウンタイムが実現します。このアプローチは、お客様が生産を迅速に開始し、高い生産量を維持し、問題を遅滞なく解決するのに役立ちます。

|  お客様の声

お客様は、I.C.T のエンジニアの明確な知識、忍耐強い指導、現場での勤勉な働きを高く評価しています。彼らは、ギロチン PCB 切断機の信頼性の高い切断、低い基板応力、長い刃寿命を高く評価しています。多くの場合、機械を完璧な状態で配送するための慎重な梱包と安全な輸送が挙げられます。質問に対する素早い回答は強い信頼を築きます。ユーザーは、機器のパフォーマンスが良く、購入後もサポートが優れているとよく言います。

|  認証と規格

ギロチン PCB 切断機は、安全性の CE、環境基準の RoHS、品質管理の ISO9001 を取得しています。複数の特許が当社のパネル分離設計をカバーしています。これらの認証により、機械が性能、安全性、責任ある生産に関する世界的な規則を満たしていることが確認されます。工場では一貫した結果が得られると信頼されています。

|  I.C.T の会社と工場について

I.C.T は、中国の東莞で独自の研究開発と工場を運営しており、20 人のエンジニアを含む 89 人のスタッフがいます。 2012 年に設立された同社は急速に成長し、現在では 72 か国の 1,600 を超える顧客にサービスを提供しています。 12000m²の施設では、厳格なテストと完全な品質システムを使用して、信頼性の高い機械を提供しています。当社は企画から販売後のサポートまでワンストップの SMT ソリューションを提供し、世界中のお客様の生産ラインの構築と改善を支援します。
