間違った自動挿入機を選択すると、テープ リールの送りミスよりも早く予算を使い果たしてしまう可能性があります。しかし、適切な自動挿入機を選択すれば、SMT ライン全体を変えることができます。
ブランドを比較したり、仕様を調整したり、長期的なコストを計算したりして行き詰まっているにもかかわらず、どのマシンを選択するかについてストレスを感じているのは、あなただけではありません。多くのエンジニアやバイヤーは、次のような質問に何週間も費やしています。 「どのブランドがより安定しているか?」低コストのオプションにはそれだけの価値がありますか?その後のメンテナンスやスペアパーツはどうなりますか？
このガイドでは、パフォーマンス、コスト、信頼性、実際のアフターセールスの違いなど、すべてを 1 か所にまとめて説明します。これにより、探していたものが明確になります。
中国のオールインワン軸挿入モデルから JUKI、ヤマハ、パナソニックなどの世界的企業に至るまで、市場に数百台の機械が存在する中で、本当に重要な重要な要素を説明し、お客様が迷うことなく自信を持って決断できるようお手伝いします。
SMT 挿入機を選択する場合、 パフォーマンスの, 総コスト、および アフターサービスの3 つの領域が最も重要です。これらの中核となる要素を理解すると、マーケティング上の主張に頼るのではなく、明確で客観的なフレームワークを使用して、国内か国外かを問わず、複数のブランドを比較することができます。
多くの場合、購入者が最初に注目するベンチマークはパフォーマンスですが、それには十分な理由があります。機械の能力は、生産の安定性と長期的な効率に直接影響します。 SMT 挿入マシンを評価するときは、中国製か海外製かにかかわらず、次の重要な側面に焦点を当てます。
挿入速度: 速いほど良いとは限りません。重要なのは、実際の生産条件下およびコンポーネントタイプが混在している場合に速度がどの程度安定しているかです。
精度と精度: 一貫した配置精度により、欠陥ややり直し作業が減少します。数千サイクルにわたる安定した耐性性能を求めてください。
再現性: 信頼性の高いマシンは、毎日、シフトごとに同じ結果を提供する必要があります。
コンポーネントの互換性: 機械が現在のコンポーネント (アキシャル、ラジアル、または異形) をサポートし、将来の製品変更に適応できることを確認します。
エネルギー効率と稼働時間: スムーズな回復、低消費電力、最小限の停止を実現するように設計された機械は、ライン全体の効率に貢献します。
業界の洞察: 現代の家庭用機械は、高度なビジョン システム、よりスマートなセンサー、自動エラー検出を急速に採用しており、ブランド間のパフォーマンスの差はこれまでよりも狭くなっています。
中国ブランドと海外ブランドの間では、初期価格の違いが大きくなる場合がありますが、購入コストは方程式の一部にすぎません。ライフサイクル全体のコストを分析すると、より適切な比較が可能になります。
メンテナンスと消耗品: スペアパーツ、フィーダー、ベルト、サービスツールの価格と入手可能性を考慮します。
耐久性と長期安定性: ヘビーデューティ生産または複数シフト生産向けに構築された機械は、初期投資が高くても、長期的にはより優れた価値を提供する可能性があります。
投資収益率: 小規模工場では、低コストの設備を使用してより早く損益分岐点に達する可能性がありますが、大規模な操業では長期耐久性と高い稼働時間を優先する場合があります。
2 台のマシンが紙の上では同等に優れているように見える場合、サービスが決定的な要因になる可能性があります。多くの場合、予期せぬダウンタイム時に回線がどれだけ早く復旧するかは、強力なローカル サポートによって決まります。
考慮する：
ローカルサービスの可用性: 迅速な対応、近くのサービスチーム、すぐに入手できるスペアパーツにより、停止やメンテナンスの遅れが軽減されます。
トレーニングと知識の伝達: 優れたサプライヤーは、オペレーターとエンジニアが機械の操作、エラー処理、日常的なメンテナンスを完全に理解していることを保証します。
リモート診断とオンライン サポート: 最新の挿入機はソフトウェアに大きく依存しています。迅速なリモート トラブルシューティングにより、計画外のダウンタイムを数時間、場合によっては数日節約できます。

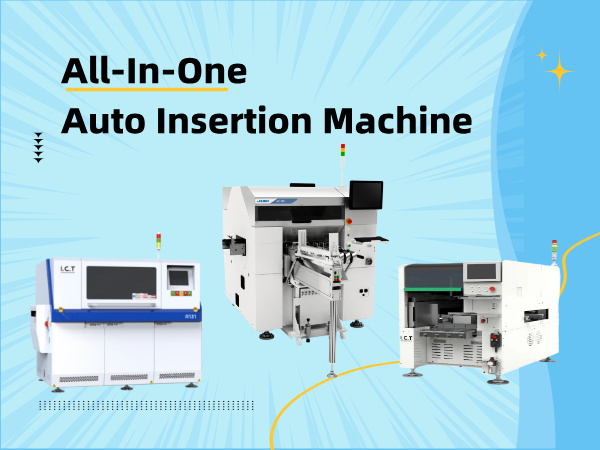

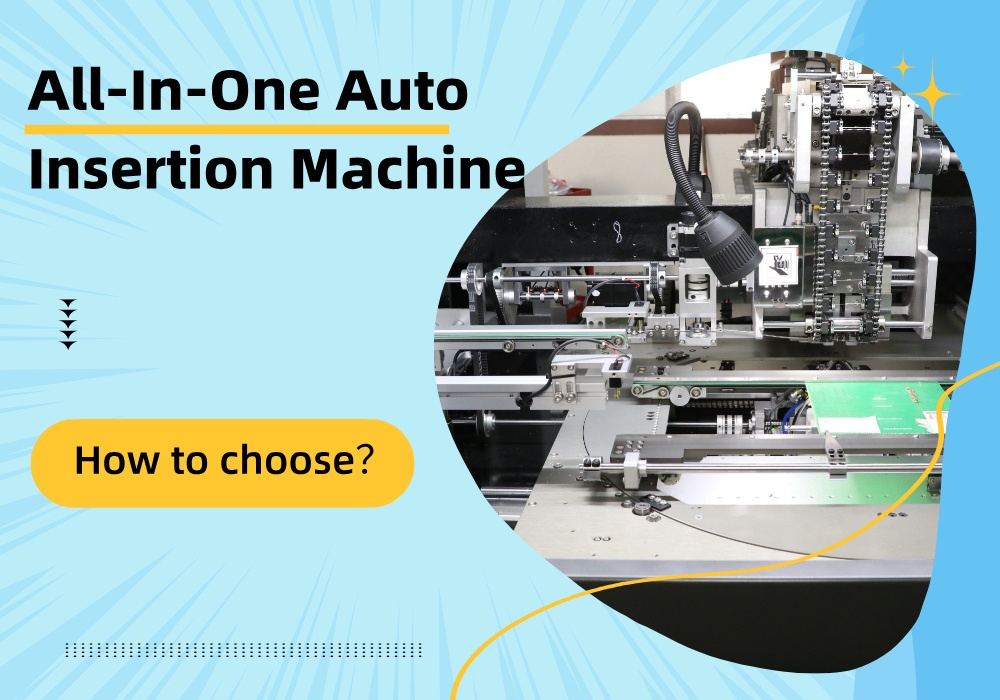

PCB の組立分野において、オールインワン自動挿入機は、効率的な THT (スルーホール技術) 自動化を実現するための中核となる機器です。これらの機械は、SMT/THT の混合ラインをサポートしながら、アキシャル、ラジアル、および異形の部品を処理できるため、メーカーの人件費の削減、精度の向上、スループットの向上に役立ちます。 2025 年の業界データ (Global Growth Insights) によると、世界の自動挿入機市場は電気自動車、5G、IoT アプリケーションによって牽引され、CAGR は約 5% で約 2 億 5,000 万ドルに達しています。

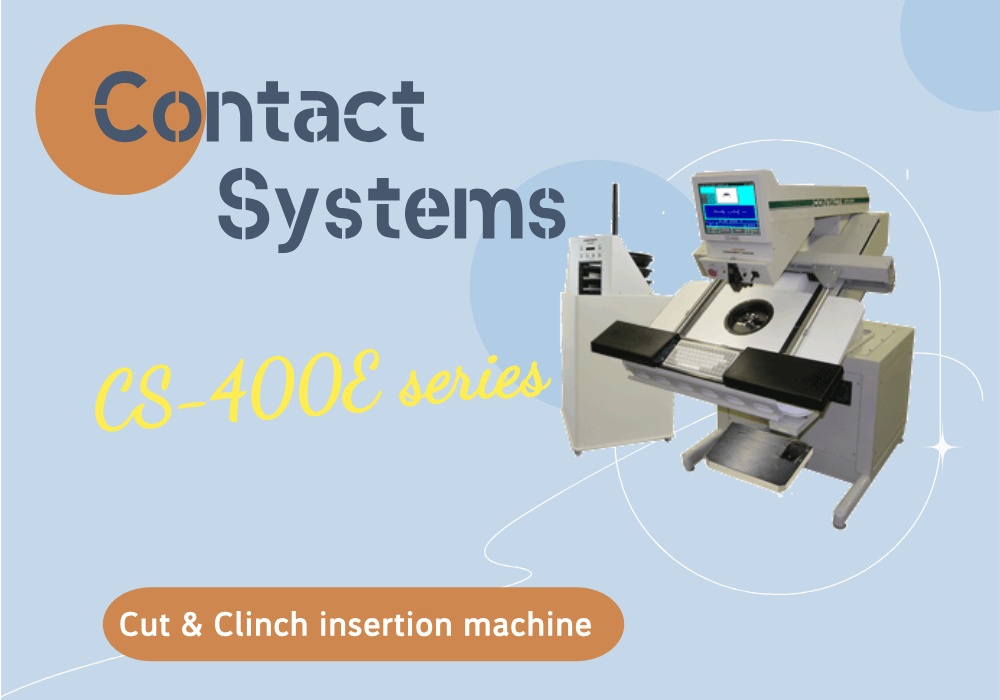

CS-400E シリーズで最もよく知られているのは、アキシャル、ラジアル、およびマルチリード THT コンポーネント用に設計された半自動カット & クリンチ挿入機です。世界中で何千ものユニットが設置されており、プロトタイプや少量生産に最適です。
パフォーマンス: 中速 (手動アシスト付き 5,000 ～ 10,000 CPH)、精度 ±0.1 mm、インナー/アウター クリンチおよびマイクロカッターをサポート、コンパクトな設置面積 (X: 501 mm、Y: 356 mm)、多品種基板に適しています。
価格: 低価格帯から中価格帯の新品機械は 50,000 ～ 100,000 ドル (中古品は 20,000 ～ 50,000 ドル)、予算重視の工場にとっては優れた価値があります。
アフターセールス: 認定センター (Versatec など) を介した強力なグローバル ネットワーク、1 ～ 2 年間の保証、24 ～ 48 時間の対応、すぐに入手できるスペアパーツ。
市場での位置付け: エントリーレベルの半自動セグメント。多品種/少量の EMS プロバイダーをターゲットとし、耐久性とアップグレード可能性を重視します。
アプリケーション シナリオ: プロトタイピング、修理ステーション、少量生産の PCB (家電製品のプロトタイプ)、JIT ビン (708 個の部品容量) を統合。
業界のフィードバック: 20 年以上の寿命を持つ「主力製品」として知られています。 SMTネット ユーザーは信頼性を高く評価していますが、完全な自動化にはアップグレードが必要です。 NPS ≈ 70/100。
長所: 非常に耐久性があり、セットアップが迅速で、メンテナンスの手間がかかりません。設置面積が小さい。短所: 手動支援に依存しており、全自動よりも時間がかかります。大量の実行には理想的ではありません。

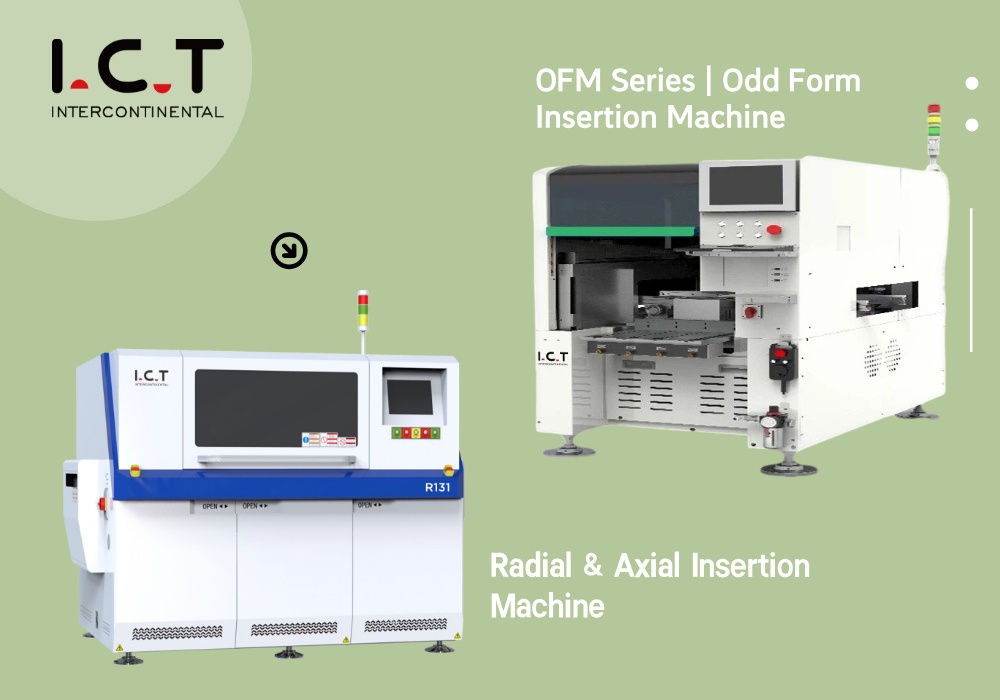

I.C.T-A131 / I.C.T-R131 / I.C.T-OFM シリーズ に特化しており、アキシャル (25,000 CPH)、ラジアル (20,000+ CPH)、および異形コンポーネント (コネクタ、トランス) をサポートしています。モジュール設計、簡単な拡張。上場されている唯一の中国ブランドとして、近年輸出は 25% 増加しました。
パフォーマンス: 高速 (25,000 CPH)、精度 ±0.05 mm、マルチアングル挿入 (-90° ～ +90°)、20 ステーション以上、AI ビジョン、低メンテナンス設計。
価格: 最低層の 30,000 ～ 80,000 ドルで、国際ブランドより 30 ～ 50% 安い。
アフターセールス: 中国の工場直接のローカライズされたサービス、24 時間以内の対応、1 ～ 3 年間の保証、強力な世界輸出サポート (SMT 展示会で認められました)。
市場での位置付け:自動化に移行するコスト重視の工場をターゲットとした、中量から 大量の全自動セグメント。
アプリケーション シナリオ: LED/パワー モジュール、中量自動車アセンブリ、SMT ラインへの簡単な統合。
業界のフィードバック: 「ベスト バリュー キング」 (SMTnet/JMW レポート)、短納期、簡単なメンテナンスとして広く認められています。 NPS ≈ 75/100。
長所: 比類のない価格、柔軟性が高く、コンポーネントを完全にカバーしており、国内および新興市場に最適です。短所: 国際的な大手企業よりもブランド認知度がわずかに低い。超ハイエンドアプリケーションにおける長期安定性はまだ証明されています。

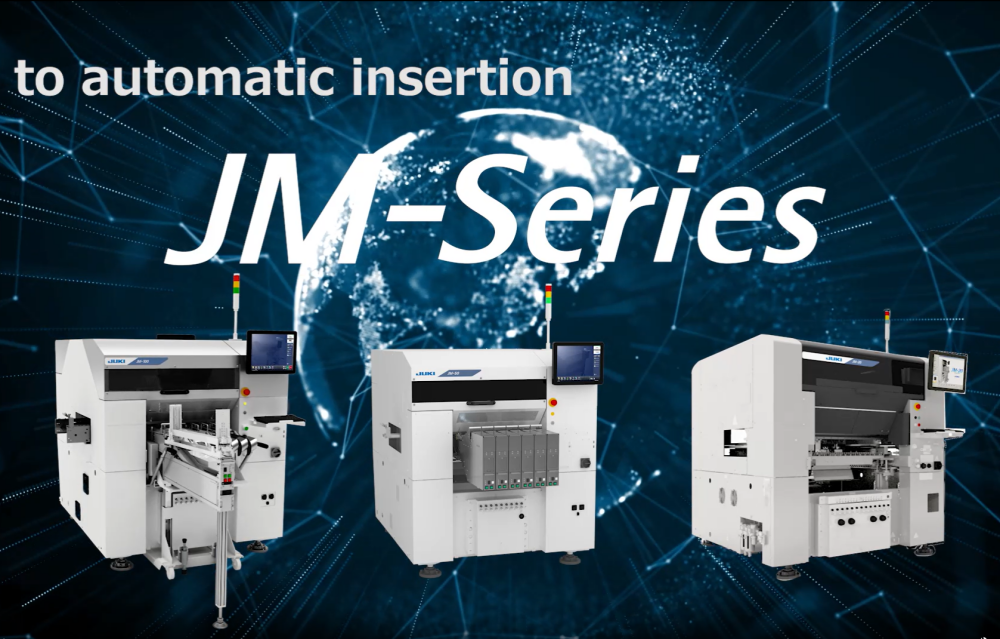

JM-20 / JM-50 / JM100 シリーズは 、8 つのノズル、15,000 ～ 30,000 CPH、AI ビジョン + レーザー アライメントを備えた真の SMT/THT ハイブリッド マシンで、XL サイズの PCB および異形部品をサポートしています。
パフォーマンス: 15,000 ～ 30,000 CPH、精度 ±0.05 mm、最大 50 mm² / 高さ 55 mm のコンポーネントを処理、3D イメージング、無限フィーダー オプション。
価格: 中～高範囲、150,000 ～ 300,000 ドル、早い ROI (70% の省力化)。
アフターセールス：広範なグローバルネットワーク、2年間保証、48時間以内の対応、JUKIアメリカ/ヨーロッパ/アジアからの包括的なトレーニング。
市場での位置付け: 中～高混合ハイブリッドセグメント、自動化移行のリーダー。
アプリケーションシナリオ: 自動車/家電混合ライン、5G/産業用制御ボード、大量の奇数形式。
業界からのフィードバック: 世界シェア 15 ～ 20% (評価レポート)、SMT ショーでの革新性が称賛されました。 NPS ≈ 85/100。
長所: 優れたハイブリッドの柔軟性、AI の精度、優れた ROI。短所: 価格が高く、新規ユーザーの学習曲線が急になります。

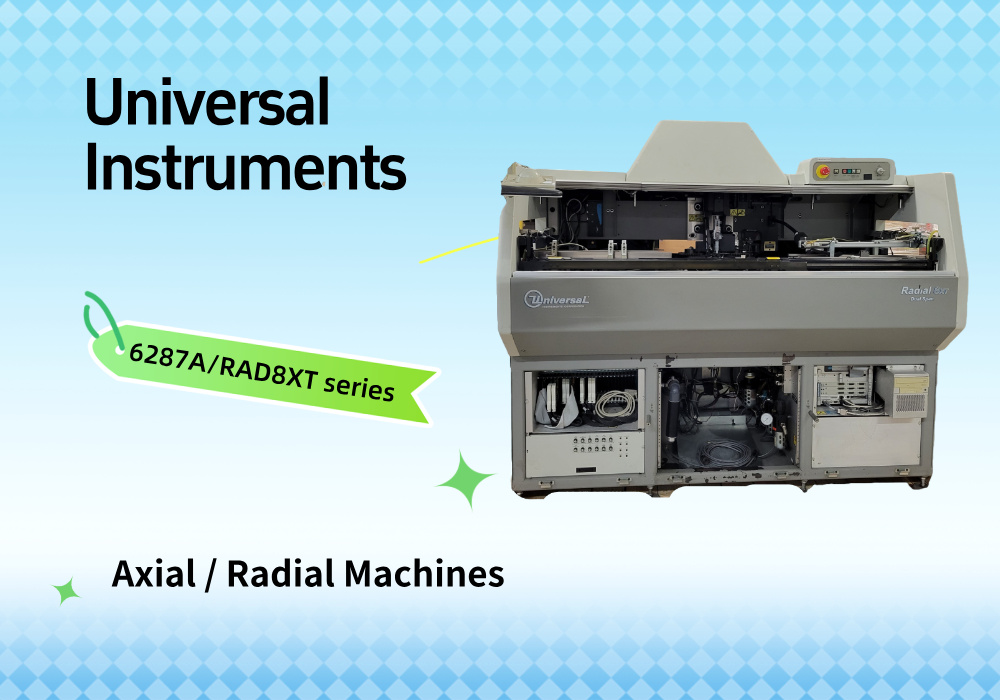

6287A/RAD8XT シリーズは、幅広いリードスパン互換性 (2.5 ～ 15 mm) を備えた高速アキシャル/ラジアル機械で、世界的に大きな設置ベースを誇っています。
パフォーマンス: 20,000 ～ 25,000 CPH、精度 ±0.05 mm、力モニタリング、異形拡張可能。
価格: 中～高、120,000～250,000ドル、長期的には高い価値。
アフターセールス：北米を中心としたグローバルな部品供給、2～3年間の保証、24時間対応。
市場での位置付け: 消費者/自動車 EMS 向けの大規模精密オートメーション。
アプリケーション シナリオ: 大量の家庭用電化製品および自動車 PCB。
業界のフィードバック: 古いモデルは慎重なメンテナンスが必要ですが、出力は非常に安定しています。 NPS ≈ 80/100。
長所: 高スループット、優れた互換性、大規模工場で実証済み。短所: JUKI よりも柔軟性が低い。レガシー マシンのアップグレード コストは高額になる可能性があります。
AVK3/RH6 シリーズは、最高のスループット (最大 30,000 CPH)、インテリジェントな検出、および世界最大の設置ベースを提供します。
性能: 30,000 CPH、精度 ±0.03 mm、ガイドピン設計、力モニタリング、テープおよび異形対応。
価格: プレミアム レベル、200,000 ～ 400,000 ドルですが、挿入あたりのコストを最も節約できます。
アフターセールス: 業界最高のグローバル ネットワーク、3 年間保証、24 時間未満の対応、Panasonic Connect によるフルライン サポート。
市場での位置付け: ミッションクリティカルなアプリケーション向けの最上位のモジュール式自動化。
アプリケーションシナリオ: 産業/医療用の大容量EV/5Gコアボード。
業界のフィードバック: 最高の信頼性とエネルギー効率 (MarketsandMarkets のリーダー)。 NPS ≈ 90/100。
長所: 比類のない速度、信頼性、統合。短所: 初期費用が最も高い。少量店舗にとっては過剰です。
中国の新興ブランドは、エントリーレベル市場向けの手頃な価格に焦点を当てながら、ハイエンド用途向けに機能を徐々に改善し、低コストで競争力のあるパフォーマンスを提供しています。
世界的なブランドは、スピード、精度、自動化において先頭に立っていることがよくあります。
中国の機械は、視覚支援による配置とリアルタイムのエラー検出により急速に改良されています。
複雑な大量生産ラインの場合は、国際的な機械が優位性を維持しますが、中量生産またはコスト重視の生産には中国製のオプションで十分です。
中国モデル: 初期費用が 30 ～ 50% 安く、中小規模の工場向けの ROI が速い。
国際モデル: コストは高くなりますが、長期的なメンテナンスとダウンタイムが減少する可能性があります。
生産量、予算、要求される精度に応じて決定します。
中国ブランドは、アジアでの現地サービス、迅速な交換部品、迅速な対応で優れています。
グローバル ブランドは幅広いサービスを提供していますが、主要市場以外の部品については出荷が遅れる場合があります。
トレーニング、リモート サポート、診断ツールは、スムーズな運用にとって重要な要素です。
中国製の機械は小規模なラインに対してより迅速な投資回収を実現し、コスト効率を向上させます。
国際的な機械は、より高いスループット、より低い欠陥率、そしてより安定した稼働時間を大量生産に提供します。
小規模から中規模の EMS クライアントに最適 — 注文量が中程度で、予算が限られており、ROI をすぐに得たいと考えている EMS プロバイダーの場合、多くの場合、I.C.T のような国産のマシンが最もコスト効率の高い選択肢となります。これにより、許容可能な挿入安定性、妥当な精度、および最小限の初期費用が得られます。
グローバル / ハイエンド ブランドを検討するタイミング — 生産量が特定のしきい値を超えた場合 (例: シフトごとに数万個の部品の配置が必要な安定した作業負荷)、製品に高い配置精度が要求される場合 (例: ファインピッチ部品、厳しい組み立て公差)、または多品種または長期の生産計画で非常に安定したスループットが必要な場合 — このような場合に、グローバル / プレミアム ブランドの機械への投資が合理的になります。
意思決定のための主要なしきい値
精度のニーズ: 一般的な家電基板の場合、多くの場合、±0.05 mm 程度の配置精度で十分です。高密度/ファインピッチまたは高信頼性デバイスの場合、精度 ±0.03 ～ ±0.02 mm (20 ～ 30 μm) 以上のターゲットマシン。
スループットのニーズ: 中量ラインの場合、1 時間あたり約 15,000 ～ 30,000 個のコンポーネントを処理できるマシンで十分な場合があります。大量生産ラインや大量生産ライン、特にバッチサイズが大きい場合や稼働率が高い場合、50,000 以上の CPH (または並列配置のヘッド数) を実現するマシンは、明らかな生産性の向上を示します。
その他の重要な考慮事項 — 購入価格だけでなく、メンテナンスの可用性、スペアパーツの供給、サービス サポート、ダウンタイムのリスクなど、長期にわたる総コストも評価します。また、柔軟性についても考慮してください。マシンは、混合コンポーネントタイプ、頻繁な切り替え、または将来の製品のバリエーションに対応できるかどうかです。
実践的な推奨ロジック
顧客の注文が小規模から中規模で、プロジェクトに超微細ピッチは必要なく、コスト管理と迅速な ROI を重視する場合は、I.C.T のような信頼性の高い国内ソリューションを選択してください。
注文が大規模である場合、量の増加が予想される場合、または製品に高精度/信頼性/複合複雑なコンポーネントが必要な場合 → 長期的な安定性、歩留まり、および拡張性を確保するために、国際/プレミアム ブランドの挿入機を優先します。
生産量、精度のニーズ、予算に合った挿入機を見つけてください。
国際ブランドは、より高い速度 (最大 25,000 CPH) と精度 (±0.05mm) を提供します。中国の機械は、信頼性の高い配置と視覚支援システムを備えており、中量生産に最適です。
エントリーレベルの中国製マシンは、グローバルモデルよりも 30 ～ 50% 安価です。ハイエンドの国際的なマシンは初期費用が高くなりますが、長期的なメンテナンスとダウンタイムを節約できます。
ローカル サービスの可用性、スペアパーツの配送、トレーニング プログラム、およびリモート診断を評価します。迅速なローカル サポートにより、中国製マシンのダウンタイムが最小限に抑えられます。国際ブランドの場合は発送に時間がかかる場合がありますが、世界中で広範囲にカバーされます。
I.C.T 自動挿入機は、 手頃な価格、カスタマイズ可能なオプション、信頼性の高いローカル サポートにより、小規模工場や新興企業に最適です。
信頼性、稼働時間、サポートに関する肯定的なフィードバックは、特に長期投資の場合、購入の意思決定に大きな影響を与えます。
はい、より高速なフィーダーや高度なビジョン システムなどのアップグレードにより、優れたパフォーマンスを発揮できます。非常に大量生産で最高レベルの精度を得るには、依然として国際的な機械が望ましいです。
