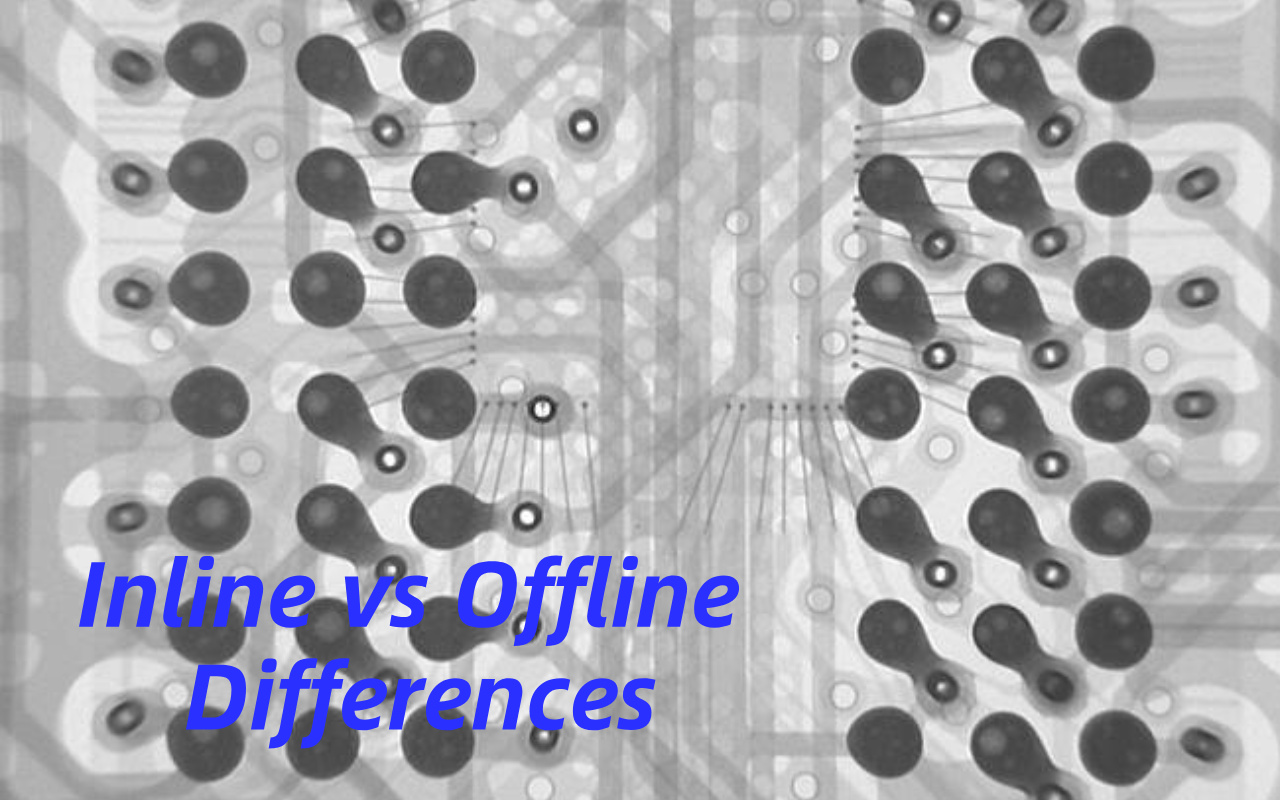

多くの PCBA メーカーは、品質の向上と漏れの削減という正しい目的を持って X 線検査に投資していますが、それでも予期せぬボトルネック、検査コストの上昇、または欠陥発生時のフィードバックの遅れに直面することになります。
ほとんどの場合、問題は X 線技術そのものではなく、間違った検査戦略の選択にあります。 を理解することは PCBA の製造における X 線検査がどのように機能するか 、これらの問題が最初に現れたときに欠けていることがよくあります。
インライン X 線システムとオフライン X 線システムは、まったく異なる目的を果たします。 1 つは生産ラインの速度で動作するように設計されており、もう 1 つは柔軟性、解像度、詳細な分析を優先しています。システムのタイプが生産量、製品構成、または品質要件と一致しない場合、その結果、スループットの低下、再作業コストの増加、または製品が現場に到着した後にのみ現れる欠陥の見逃しが発生する可能性があります。
大量の SMT ラインを実行している場合、オフライン X 線がすぐにボトルネックになる可能性があります。複雑で少量のボードを生産する場合、インライン システムは十分に活用されず、不必要に高価になる可能性があります。どちらの場合も、間違った選択をすると投資収益率が静かに損なわれます。多くの場合、 欠陥 AOI は目に見えないものの、適切な段階で X 線が 捕捉されていないことが原因です。
多くの工場では、品質管理の向上を期待してに投資していますが X 線検査 、導入後は生産効率が低下していることがわかります。これは、安定したタクト タイムや一貫した製品の流れがないラインにインライン X 線が配置されている場合によく発生します。
ボードは X 線の前に行列を作り始め、オペレーターが手動で介入し、システムは安全装置ではなくボトルネックになります。時間が経つにつれて、生産計画担当者は出荷をスケジュール通りに保つために検査ステップを回避し始めます。その時点で、X 線システムはライン上に存在しますが、その真の価値は認識されなくなります。
製品が異なれば検査リスクも大きく異なりますが、多くの工場ではすべての基板に単一の検査アプローチを適用しています。 BGA と底面終端コンポーネントを備えた高密度基板には、詳細なボイドおよび接合解析が必要ですが、より単純な基板では基本的な合否チェックのみが必要な場合があります。
リアルタイムのフィードバックが必要なオフライン システムを使用すると、数十、数百の基板が製造されてから欠陥が発見されるのが手遅れになることがよくあります。一方で、複雑な少量製品に対して完全なインライン検査を強制すると、検査パラメータが単純化しすぎて重大な欠陥が隠れてしまう可能性があります。不一致は、すぐには目に見えないものの、静かに品質リスクを高めます。
検査ステップの配置が適切でなかったり、使用方法が間違っていたりすると、検査ステップを追加しても自動的に品質は向上しません。検査システムは時間、床面積、エンジニアリングの注意を消費しますが、そのすべてが測定可能な価値を提供する必要があります。
サンプリングだけで十分なインライン X 線が使用される場合、エンジニアは明確なアクションを行わずにデータに溺れる可能性があります。オフライン X 線が日常的なチェックに過剰に使用されると、貴重なエンジニアリング時間が低リスクのボードで無駄になります。効果的な検査とは、プロセスを制御することであり、すべてを平等に検査することではありません。
インライン X 線システムは、物理的および論理的に SMT の生産フローに統合されており、通常はリフロー後に配置されます。 PCB はコンベア上のシステム内を自動的に移動し、手動操作は必要ありません。検査プログラムはライン速度に合わせて設計されており、多くの場合、最大限の画像詳細よりも一貫性と再現性を優先します。
システムは継続的に稼働するため、検査結果はリアルタイムに生成され、生産データにリンクできます。これにより、インライン X 線は個別の品質チェックポイントではなく、製造プロセスの一部になります。
オフライン X 線システムは生産ラインから独立して機能し、手動による基板のロードとアンロードに依存します。オペレーターまたはエンジニアは、どの基板を検査するか、どのくらいの期間検査するか、どの機能を詳細に分析するかを決定します。
この柔軟性により、角度からのビュー、複数の倍率レベル、および関節あたりの長い分析時間を含む、より深い検査が可能になります。オフライン システムは、サンプリング、トラブルシューティング、エンジニアリング検証によく使用されます。これらは、スループット主導の検査ゲートではなく、分析ツールとして機能します。

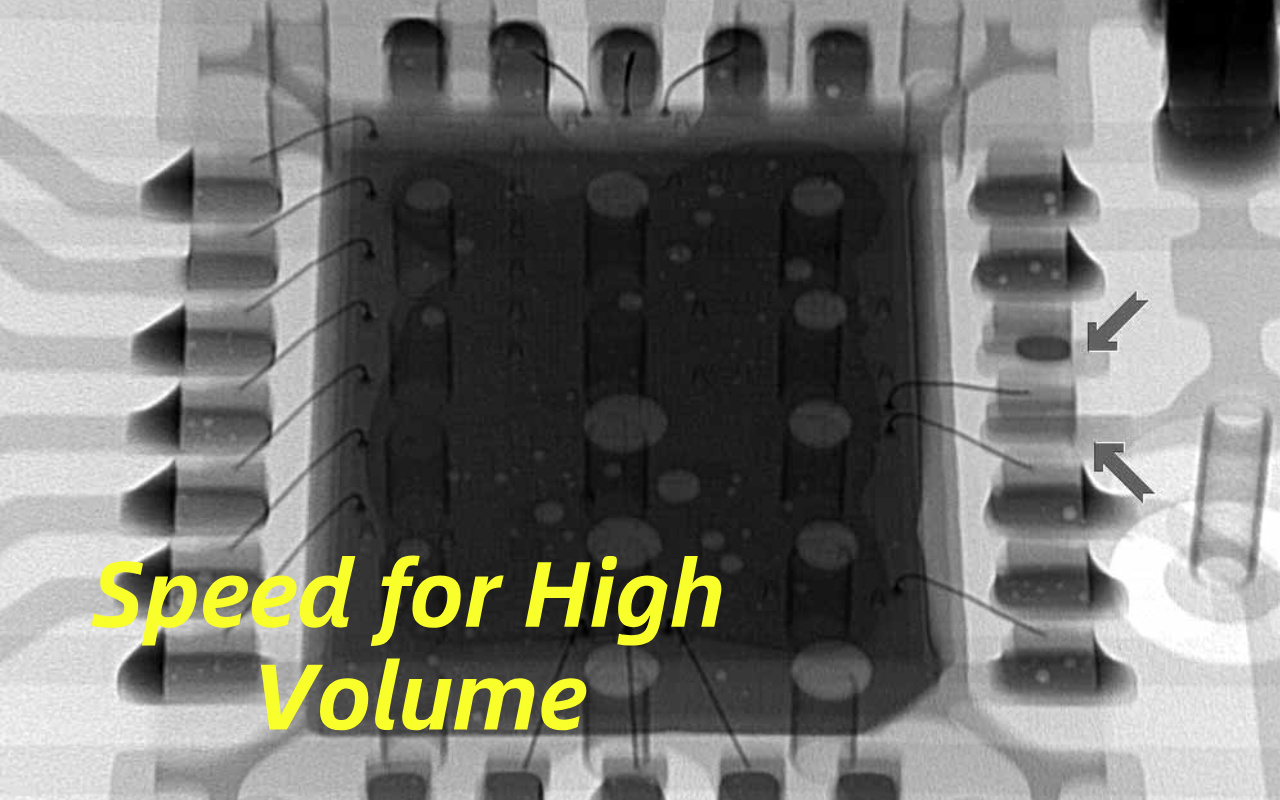

インライン X 線とオフライン X 線の最も明らかな違いは、検査速度です。インライン システムはすべての基板を迅速かつ一貫して検査するように最適化されていますが、オフライン システムは速度と引き換えに詳細を追求します。自動化レベルも大きく異なり、インライン システムでは最小限のオペレーターの関与が必要ですが、オフライン システムでは熟練したユーザーに大きく依存します。
ワークフローに関しては、インライン検査は継続的な生産管理をサポートし、オフライン検査は意思決定と根本原因分析をサポートします。これらの違いは、各システムを工場にどのように配置するかに直接影響します。

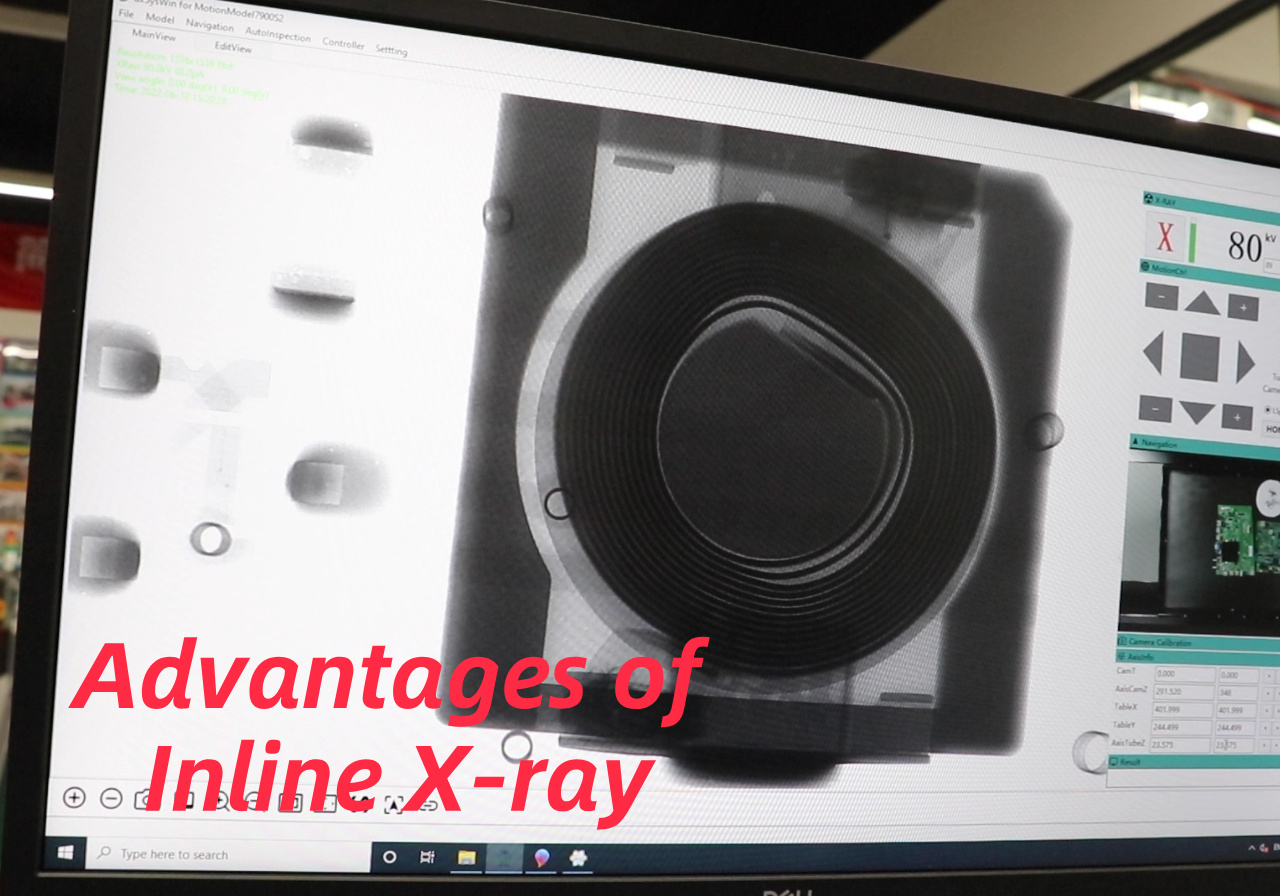

インライン X 線検査により、工場は検査範囲を犠牲にすることなく高生産量を維持できます。基板がラインを通過する際に自動的に検査されるため、生産を停止したり、基板を手作業で処理する必要がありません。
これは、わずかな遅延でも配信スケジュールに混乱が生じる可能性がある大量の環境では特に重要です。インライン検査により、品質管理が生産と競合するのではなく、生産と歩調を合わせることを保証します。多くの量産ラインでは、この機能だけでも投資が正当化されます。
インライン X 線の最大の利点の 1 つは、欠陥を検出して報告する速度です。過剰なボイド、コンポーネントの下のはんだブリッジ、またははんだの欠落などの問題は、発生から数分以内に特定できます。
これにより、プロセス エンジニアは、印刷、配置、またはリフロー パラメータを調整して迅速に対応できるようになります。早期に検出することで、大規模なバッチにわたる欠陥の伝播を防ぎます。時間の経過とともに、このリアルタイム フィードバックにより、SMT プロセス全体が大幅に安定します。
インライン X 線システムは、ライン上の他の自動機器と通信するように設計されています。検査データをプリンター、マウンター、リフロー情報と連携させて工程の傾向を把握できます。これにより、統計的プロセス制御と長期的な歩留まり向上がサポートされます。
適切に統合されると、インライン X 線はスタンドアロンのチェッカーではなく、閉ループ品質システムの一部になります。その結果、欠陥を検出するだけでなく、欠陥を防止するために積極的に機能する生産ラインが実現します。

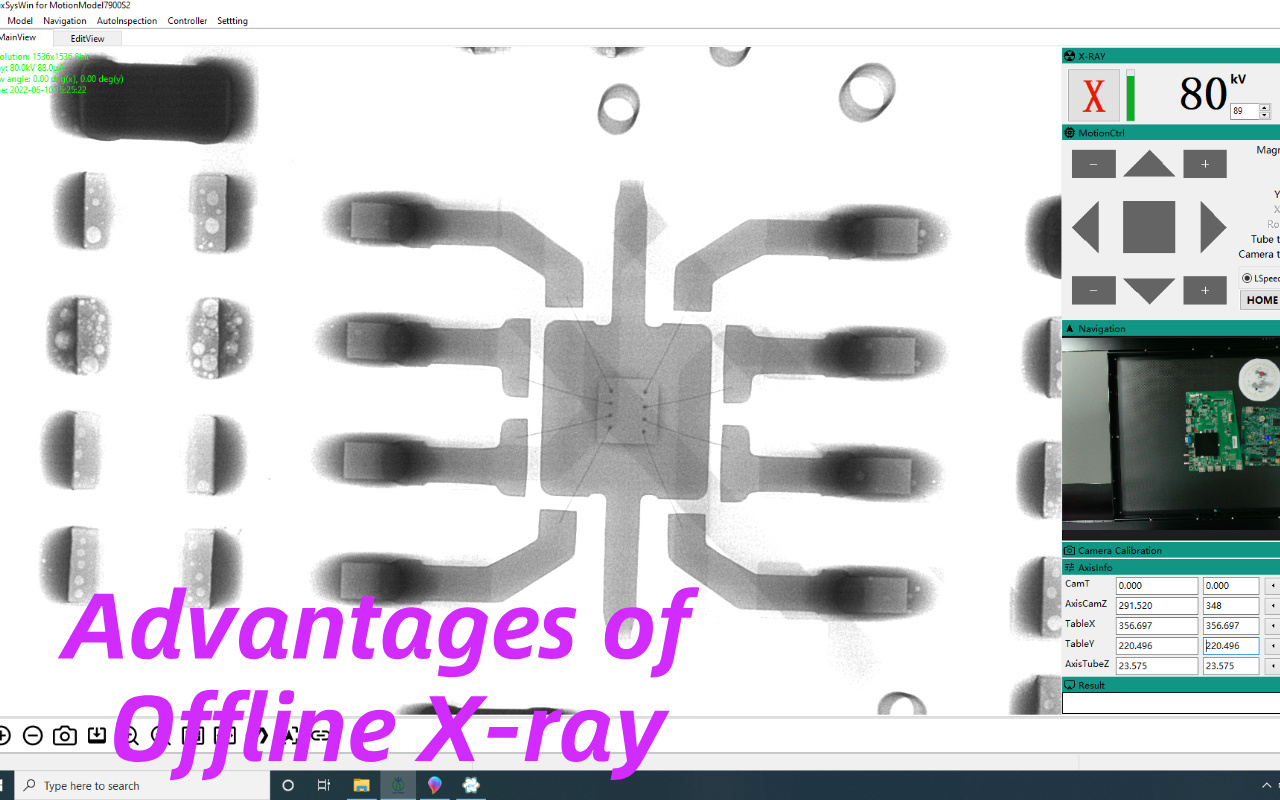

オフライン X 線システムを使用すると、オペレーターは各検査対象により多くの時間を費やすことができ、これは画像の鮮明度の向上と検査角度の増加に直接つながります。エンジニアは、個々のはんだ接合部を拡大したり、ビューを回転したり、複雑な構造を層ごとに検査したりできます。
この詳細レベルは、高速インライン スキャンで分類するのが難しい BGA の空隙、枕の頭の欠陥、または部分的な非濡れを分析する場合に特に役立ちます。オフライン検査により、単なる欠陥確認ではなく、より深い理解が可能になります。品質の高いエンジニアにとって、この深さが推測と知識の差を生むことがよくあります。
オフライン X 線は、製品が頻繁に変更される環境やエンジニアリング分析が必要な環境に優れています。
一般的に次の目的で使用されます。
新製品紹介（NPI）
プロセスの検証
障害分析と根本原因調査
オフライン X 線は メインの SMT 回線から分離されているため、回線速度や稼働時間には直接影響しません。基板は製造後に検査対象として選択されるため、新たなボトルネックの発生が回避されます。これにより、コンベアやラインのレイアウトを変更することなく、既存の工場にオフラインシステムを導入しやすくなります。
床面積が限られている施設や生産スケジュールが不安定な施設では、この分離により運用リスクが軽減されます。検査プロセスは、日々の生産を妨げることなく管理され続けます。

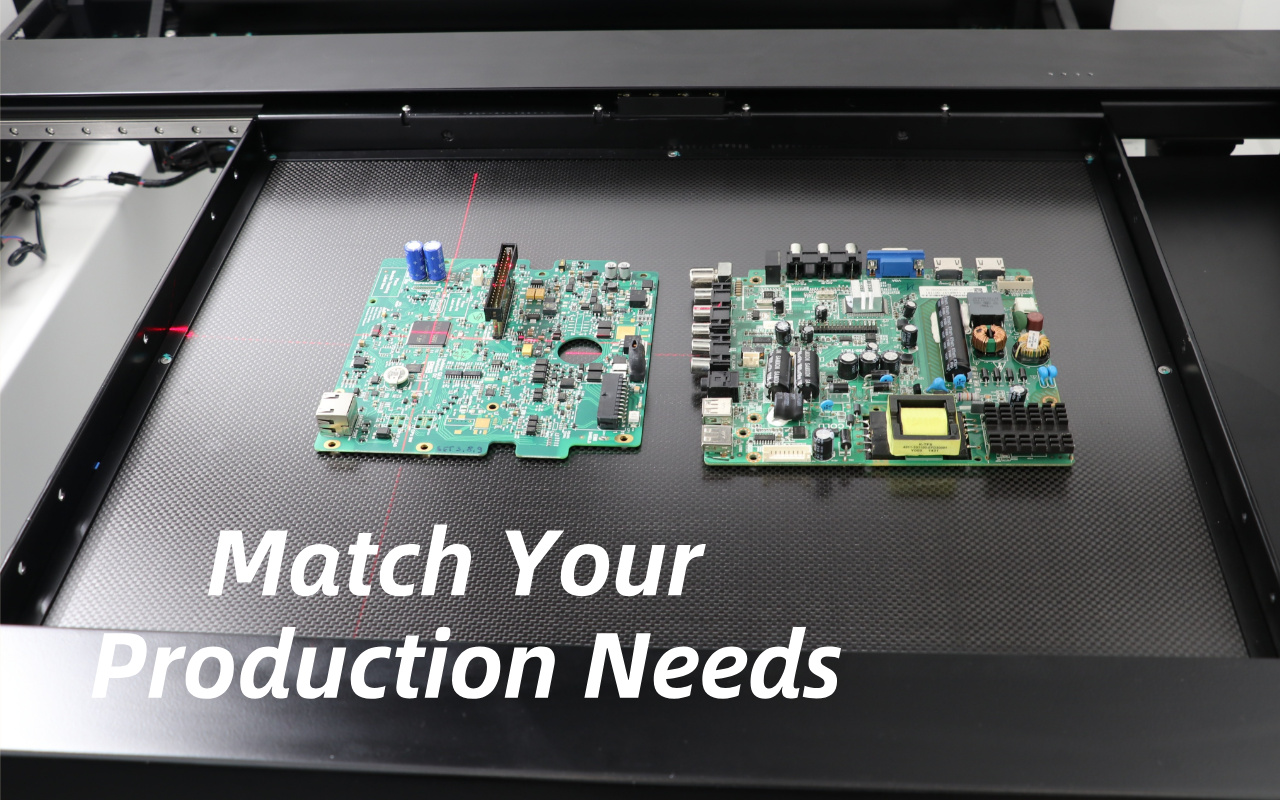

インライン X 線は速度と自動化を実現しますが、ライン容量に適切に適合していないとボトルネックになる可能性があります。基板1枚あたりの検査時間がラインタクトタイムを超えると行列が形成され、生産フローが中断されてしまいます。複数の検査ポイントを持つ複雑な基板は特にこの問題が発生しやすくなります。
場合によっては、エンジニアが速度を維持するために検査の深さを減らし、欠陥検出が損なわれることがあります。綿密な計画を立てないと、インライン検査では意図せずにスループットと引き換えに品質が犠牲になる可能性があります。
オフライン X 線検査は、生産ラインに即時にフィードバックを提供しません。欠陥が発見されるまでに、数十、場合によっては数百の基板がすでに完成している可能性があります。この遅延により、やり直し作業の量が増加し、根本原因の分析がより困難になります。
プロセスの問題は長期間隠蔽されたままになり、欠陥が繰り返される可能性があります。オフライン検査は、欠陥の頻度が低く、生産量が管理可能な場合に最も効果的です。
インライン システムとオフライン システムの両方で、マシン自体以上の投資が必要です。インライン システムでは多くの場合、追加のコンベア スペースと統合作業が必要になりますが、オフライン システムでは熟練したオペレーターに大きく依存します。トレーニング、プログラミング、データ解釈はすべて長期的なコストを増加させます。
工場は購入価格だけでなく、操業上の諸経費も考慮する必要があります。これらの要因を無視すると、多くの場合、機器が十分に活用されなくなります。

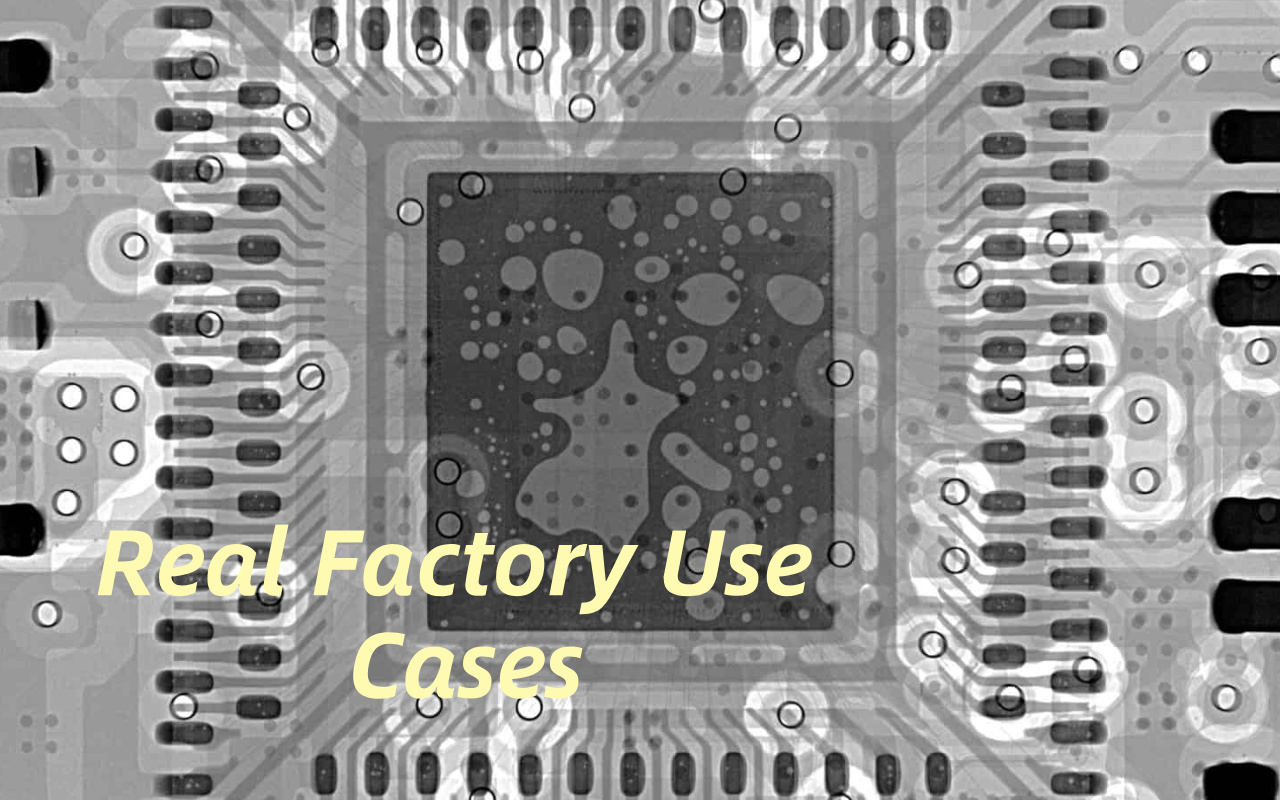

インライン X 線とオフライン X 線のどちらを選択するかについては、生産量が最も重要な要素の 1 つです。大量の安定した生産には、そのスピードと自動化によりインライン検査が有利になります。少量の製品や頻繁に変更される製品では、オフラインの柔軟性のメリットが大きくなります。
多品種ラインでは、すべての製品のインライン プログラミング作業を正当化するのに苦労することがよくあります。検査戦略を実際の生産の現実に一致させることで、リソースの無駄を防ぎます。
すべての欠陥に同じ検査アプローチが必要なわけではありません。大量生産される BGA のボイド率制御が主な関心事である場合、インライン X 線は高速で一貫したモニタリングを提供します。断続的または複雑な障害の詳細な分析が必要な場合は、オフライン システムの方が効果的です。
主な欠陥モードを理解することが重要です。検査はリスクをターゲットにする必要があり、やみくもに行うべきではありません。
インライン システムは通常、より高額な先行投資とラインへの物理的な統合を必要とします。オフライン システムは参入障壁が低く、段階的に拡張できます。ただし、将来の成長を最初から考慮する必要があります。
大幅な生産量の増加を計画している工場は、オフラインのみの戦略をすぐに超えてしまう可能性があります。長期的な拡張性を念頭に置いて選択すると、コストのかかる再投資を回避できます。

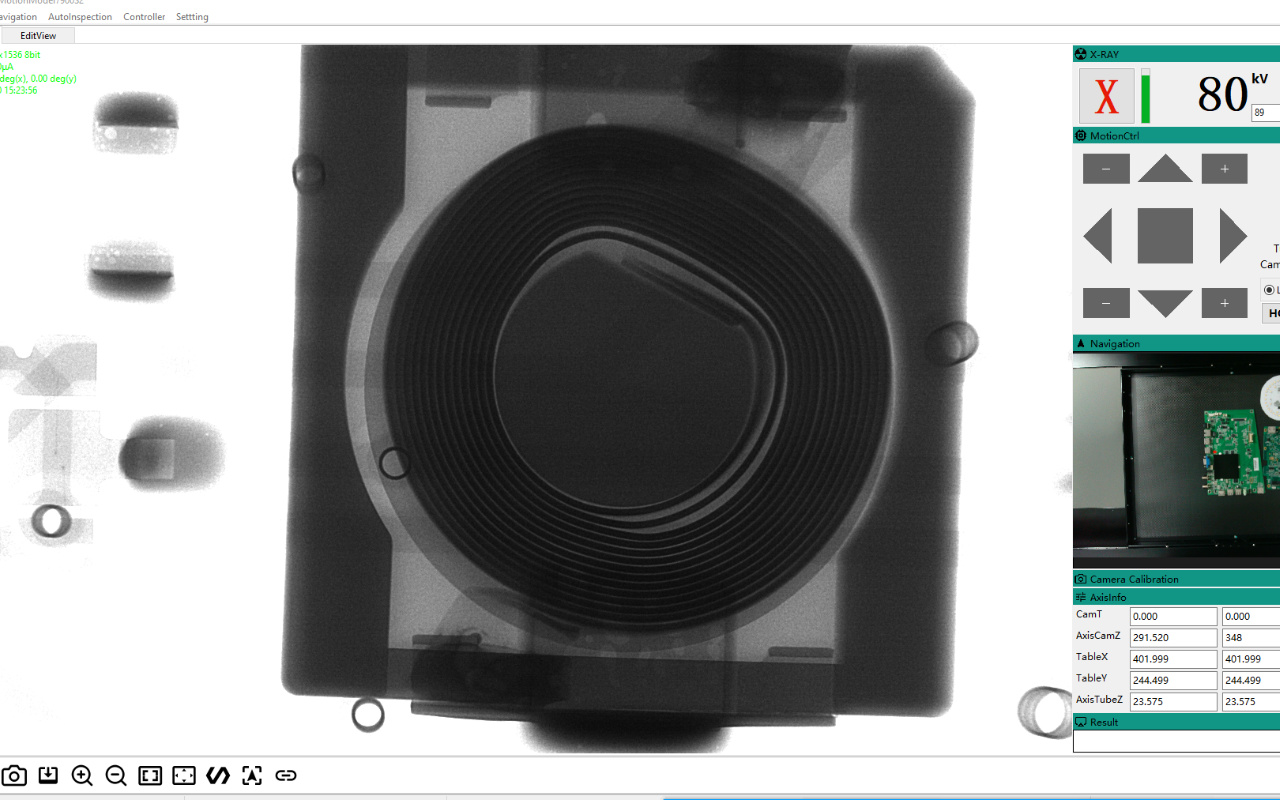

自動車の大量生産では、多くの場合、インライン X 線検査が不可欠です。継続的なモニタリングにより、シフトごとに数千枚の基板にわたってはんだ接合の品質が安定した状態に保たれます。リアルタイムのフィードバックにより、欠陥が顧客に届く前に迅速な修正が可能になります。
インライン検査は品質保証のバックボーンの一部になります。このような環境では、オフライン検査だけでは不十分です。
医療用電子機器メーカーは、生のスループットよりもトレーサビリティと詳細な欠陥分析を優先することがよくあります。オフライン X 線を使用すると、エンジニアは重要な基板を詳細に検査し、結果を文書化してコンプライアンスを確認できます。
サンプリング戦略は完全に自動化されるのではなく、慎重に計画されます。このアプローチは、検査の深さと生産の柔軟性のバランスをとります。インライン検査は、ボリュームの増加に応じて後で追加される可能性があります。
多くの工場は最終的に、インライン X 線とオフライン X 線を組み合わせたハイブリッド アプローチを採用しています。インライン システムは日常的な生産監視を処理し、オフライン システムは障害分析とエンジニアリング調査をサポートします。
この分業により、検査の効率と知識の深さが最大化されます。ハイブリッド戦略により、単一システムへの負担も軽減されます。成長を続ける工場にとって、このアプローチは長期的に最適なバランスを提供します。
インライン X 線は速度、自動化、リアルタイム制御をサポートします
オフライン X 線は、柔軟性、解像度、分析の深さを提供します
正しい選択は、量、製品構成、品質リスクによって異なります
ハイブリッド戦略は多くの場合、長期的に最適なバランスを実現します
はい。多くの工場では、生産監視のためにインライン検査を使用し、より深い分析とトラブルシューティングのためにオフライン システムを使用しています。
3D 検査はどちらの構成でも欠陥検出を強化しますが、検査時間とデータ処理要件を慎重に考慮する必要があります。
インライン システムではより厳密な稼働時間管理が必要ですが、オフライン システムではメンテナンスのスケジュールをより柔軟に設定できます。
オフライン検査は、検査計画とサンプリング戦略が適切に定義されていれば、コンプライアンスのニーズを満たすことができます。
ROI では、設備コストだけでなく、省力化、不良品の削減、手戻りの回避、生産効率も考慮する必要があります。
