はい、SMT のスプライシング マシンはさまざまなテープ幅をサポートできますが、すべてのマシンが同じ範囲をサポートしたり、同様にうまく機能するわけではありません。テープ幅の互換性は、機械の位置決め構造、位置合わせ方法、フィーダー インターフェイス、およびスプライス自体の安定性に依存します。マシンが 1 つの狭い範囲のテープのみを対象として設計されている場合、限られたプロセスではうまく機能する可能性がありますが、より広範な生産ニーズをサポートできない可能性があります。
多くの種類のコンポーネントを扱う工場では、装置を購入する前に、 SMT スプライシング機のテープ幅の互換性を理解すること が重要です。材料範囲の一部のみに適合する機械では、切り替えの遅延、フィーダーの問題、不必要な手作業が発生する可能性があります。対照的に、より広いテープサポートを備えたマシンは、より多くのフィーダー位置、より多くのコンポーネントタイプ、より多くの生産シナリオに適合できます。
このガイドでは、テープ幅の違いがスプライシングにどのような影響を与えるか、実際の互換性の意味、およびラインで使用される材料を機械がサポートできるかどうかを判断する方法について説明します。また、テープ幅の選択がでのフィーダーの安定性と下流のパフォーマンスにどのように影響するかを示します ピック アンド プレース機械段階 。

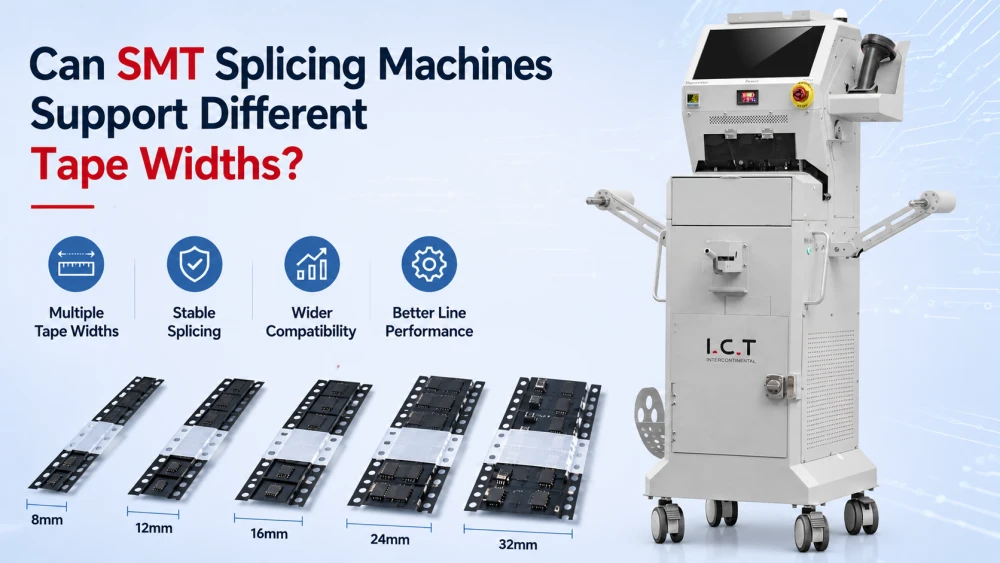

簡単に言うと、「はい」です。SMT スプライシング マシンはさまざまなテープ幅をサポートできます。より有益な答えは、物理的な設計と作業方法に適合する幅のみをサポートできるということです。幅のサポートは無制限ではありません。すべてのスプライシングマシンには互換性範囲があり、マシンは実際の生産で使用されるリールサイズに適合する必要があります。
一部のマシンは、一般的な幅の狭いテープ用に構築されています。他の製品は、より広範囲をサポートし、より柔軟な生産ラインを管理するように設計されています。工場で多くのコンポーネント ファミリを扱っている場合、テープ幅のサポートは、機器の評価中に最初にチェックされる項目の 1 つである必要があります。
多くの購入者は、パンフレットに記載されている最大幅のみを見ます。この数字は重要ですが、それだけですべてがわかるわけではありません。マシンは複数のテープ幅のサポートをリストしている場合でも、特定の幅では他の幅よりも優れたパフォーマンスを発揮します。実際のテストは、テープをきれいに接合し、正確に位置合わせして、その後フィーダーがスムーズにテープを移動できるかどうかです。
言い換えれば、幅のサポートはテープを物理的にフィットさせることだけを意味するものではありません。また、機械が実際の生産条件に耐えられる安定した接合部を製造できるかどうかも重要です。
通常、幅の狭いテープは位置合わせと接合部の品質に影響されやすくなります。テープの幅が広いと、所定の位置に保持しやすくなりますが、表面積が増え、剛性が増し、接合点での圧力が高まる可能性があります。このため、マシンはテープ幅の数値だけでなく、テープの動作も一致させる必要があります。
あるテープ幅をうまく処理する機械でも、別の幅に対して異なる固定具や設定が必要になる場合があるのはこのためです。優れた互換性とは、生産フローで最も重要な幅にわたってマシンの信頼性が維持されることを意味します。

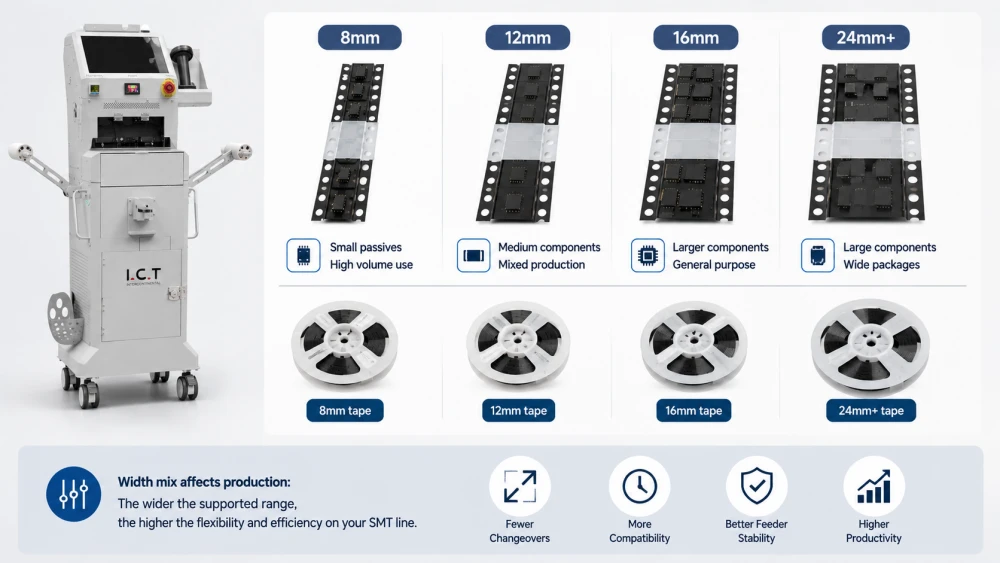

互換性を適切に判断するには、SMT プロダクションで実際に一般的な幅を知る必要があります。ほとんどの工場では、1 つのテープ幅だけを使用しているわけではありません。さまざまなコンポーネントの種類、フィーダーの位置、製品ファミリーに応じていくつかの幅が使用されます。
そのため、実際の コンポーネントのテープ幅サポートの レビューは、機械のパンフレットではなく、材料リストから始める必要があります。一般的な幅がわかったら、それを機械の範囲およびフィーダーの動作と比較できます。
8 mm は、SMT で最も広く使用されている幅の 1 つです。これは、多くの小型受動部品が狭いキャリア テープに梱包されているためです。この幅は大量生産ラインでよく見られ、生産において最も頻繁に変更されるリールの 1 つとなります。
工場で 8 mm リールを多数使用している場合、スプライシング マシンはこの狭い幅での安定した位置合わせをサポートする必要があります。テープがコンパクトでポケットが互いに接近しているため、ここでは小さなずれがより重要になる可能性があります。
12 mm および 16 mm のテープは、中型のコンポーネントや混合生産要件によく使用されます。これらの幅は、コンポーネント パッケージが単純な受動部品よりも大きいが、幅の広いキャリア テープを必要とするほど大きくない場合によく使用されます。
これらの幅は状況によっては 8 mm よりも寛容ですが、それでも正確な接合が必要です。スプライスがずれていたり不均等である場合、フィーダーの動作が不安定になる可能性があります。
通常、より広いスペースを必要とする大きなコンポーネントまたはパッケージ形式には、幅の広いテープが使用されます。テープの物理的な取り扱いが容易になるという利点がありますが、スプライスにはより強力なサポートやより優れた位置合わせ制御を備えた機械が必要になる場合があります。
テープの幅が広いと、ジョイント付近の剛性が高くなる可能性もあります。つまり、機械はテープを保持するだけでなく、フィーダー パスをきれいに通過できるように接合部を十分に平らに保つ必要があります。
線が 1 つまたは 2 つの幅のみを使用する場合、互換性を定義するのは簡単です。多くの幅を使用する場合、スプライシング マシンは、オペレータに設定の調整を頻繁に強いることなく、より広い範囲をサポートする必要があります。そのような状況では、幅の柔軟性は単に機器の仕様の一部ではなく、生産性の一部になります。
マシンの構造と動作ロジックの詳細については、 SMT スプライシング マシンの動作方法を読むこともできます。.
SMT スプライシング マシンの互換性は、テープ幅のラベル以外にも依存します。いくつかの設計機能により、テープを正常に保持、位置合わせ、結合、および送りできるかどうかが決まります。これらの部品のいずれかが適切に適合していない場合、たとえテープ幅が技術的に記載されている範囲内であっても、機械が正常に動作しない可能性があります。
マシンは古いテープと新しいテープを一貫した位置に配置する必要があります。位置決めがずれていると、スプライスが傾いたりオフセットしたりする可能性があります。これは幅の狭いテープの場合には特に重要であり、わずかな位置のずれでもフィーダーの問題が発生する可能性があります。
各テープが制御された方法で接合領域に進入するため、優れた位置決め精度により、機械はより広い幅範囲をサポートできます。
固定具は接合中にテープを保持します。幅の狭いテープ用に設計された固定具は幅の広いリールを適切に安定させられない可能性があり、幅の広いテープ用に設計された固定具は幅の狭いリールをきれいにガイドできない可能性があります。このため、フィクスチャは物理的な互換性の最も重要なポイントの 1 つとなります。
機械を評価するときは、治具が調整可能であるか、専用であるか、またはマルチサイズであるかを検討してください。その答えは、マシンが実際のプロダクション ミックスを処理できるかどうかを明らかにするのに役立ちます。
接合方法も重要です。テープを平らに保つのに優れた方法もあれば、厚みや硬さを生じさせる方法もあります。この方法でかさばる接合部が作成される場合、あるテープ幅では許容できる場合もありますが、別のテープ幅では問題が発生する可能性があります。
製造で使用される全幅範囲にわたって、接合方法がスプライスを平らで安定に保つ場合、互換性は最も強くなります。
スプライスは、フィーダーをきれいに通過した場合にのみ成功します。つまり、フィーダー インターフェイスも幅の互換性の一部であるということです。機械がテープを結合しても、フィーダーが結果として生じるスプライスをスムーズに受け入れることができない場合、互換性の主張は不完全です。
このため、特に生産ラインで高速配置システムが使用されている場合は、幅サポートをフィーダーの動作とともに常に確認する必要があります。

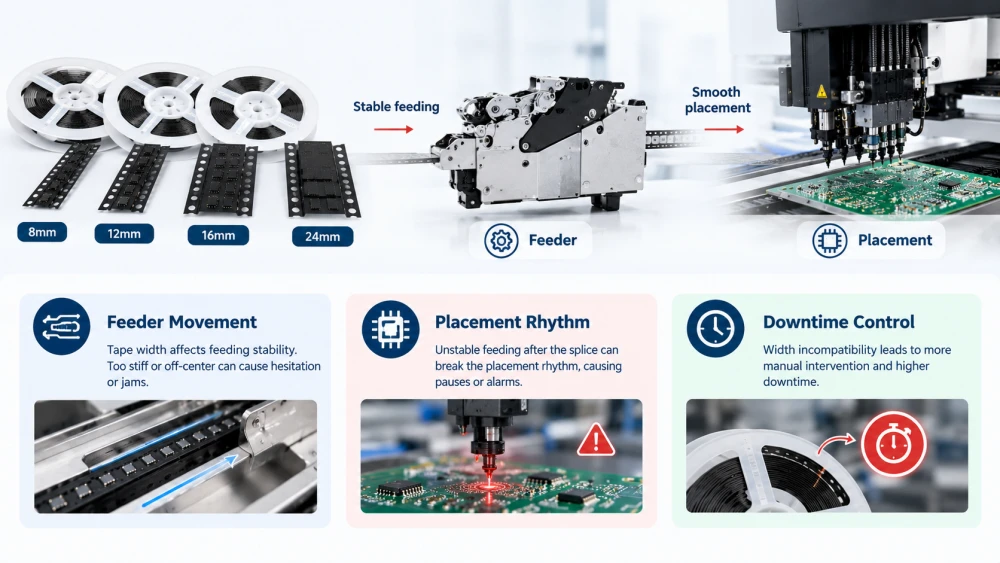

テープ幅はフィーダーの動作に直接影響します。幅の狭いテープは位置合わせに対してより敏感になる可能性がありますが、幅の広いテープでは接続点での物理的抵抗が大きくなる可能性があります。どちらの場合も、フィーダーは予測可能な動きと安定した関節形状を期待します。
そのため、テープ幅の互換性はスプライシングの問題だけではありません。これは、フィーダーから装着ヘッドまでの全ラインに影響を及ぼす生産の安定性の問題でもあります。
フィーダーは制御された動きでテープを送ります。使用する幅に対してジョイントが硬すぎると、フィーダーが躊躇したり、小さな詰まりが発生したりする可能性があります。ジョイントの中心がずれていると、テープが経路内でさまよう可能性があります。

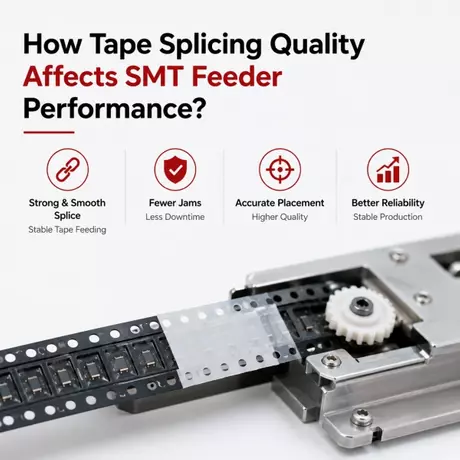

これらの問題は、スプライスの完了後に発生することが多いため、実際の供給条件で機械をテストする必要があります。関連するフィーダーの動作については、 スプライスの品質とフィーダーの信頼性に関するこの記事を参照してください。.
ピック アンド プレース マシンは、コンポーネントを時間どおりに供給するためにフィーダーに依存しています。テープ幅によりスプライス後の送りが不安定になると、装着リズムが崩れる場合があります。その結果、一時停止、アラーム、またはスループットの低下が発生する可能性があります。
したがって、スプライシング マシンがさまざまなテープ幅をサポートしているかどうかを尋ねるとき、実際の問題は、スプライス後の安定した配置をサポートしているかどうかです。
幅に互換性がない場合、手動による介入が繰り返される可能性があります。オペレーターがフィーダーをリセットしたり、テープに再接続したり、紙詰まりから回復したりする必要がある場合、ダウンタイムは急速に増加します。これは、頻繁にリールを交換するラインでは特に苦痛です。
稼働時間への影響について詳しく知りたい場合は、 スプライシングが連続ライン運用をどのようにサポートするかに関するこの記事をお読みください。.
互換性を確認する最良の方法は、実際に使用する幅とマシンを比較し、実際の運用コンテキストで結果をテストすることです。パンフレットの主張は役に立ちますが、実際の答えは製品テストによって得られます。
{ [t21]} スプライシング機のテープ幅の互換性を適切に レビューするには、現在の材料、将来予想される材料、ラインで使用されているフィーダのタイプを含める必要があります。
現在ラインで使用されているすべてのテープ幅をリストします。最も一般的な幅、あまり一般的ではない幅、特定の製品にのみ表示される特別な幅を含めます。これにより、現実的な互換性の目標が得られます。
この在庫がなければ、頻繁に使用される 1 つの幅をカバーするマシンを購入するのは簡単ですが、重要なエッジ ケースを見逃してしまいます。
可能な場合は、製造時の実際のリール、キャリア テープ、フィーダーを使用してください。特にサプライヤーがわずかに異なるテープの剛性やエッジ品質を使用している場合、サンプル素材は実際の製品素材と同じ挙動を示さない可能性があります。
実際のリールをテストすると、マシンがあなたのレンジを確実にサポートできるかどうかについて、より信頼できる答えが得られます。
テープを貼り付けた瞬間にテストを停止しないでください。スプライスがフィーダー内をどのように移動するかを観察します。中心に留まり、スムーズに通過し、警告やためらうことなく餌を与え続けているかどうかを確認します。
テープ幅サポートの真の価値はテープを結合する機能ではないため、この手順は重要です。それは、その後もマテリアルを動かし続ける能力です。
マシンが幅間で多くの設定変更を必要とする場合、幅が技術的にサポートされている場合でも、ラインに時間がかかる可能性があります。オペレーターが幅をどれくらい早く切り替えることができるか、またプロセスが全範囲にわたって安定しているかどうかを尋ねます。
最良のマシンとは、日々の切り替え時に不必要な複雑さを生じさせることなく、複数の幅をサポートするマシンです。

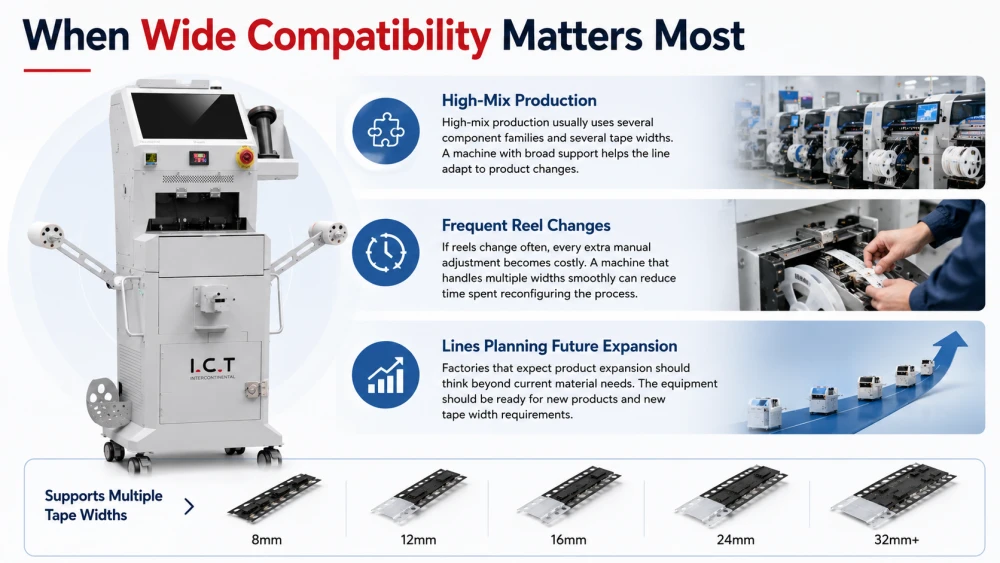

一部のファクトリは、他のファクトリよりも広範な互換性を必要とします。生産構成が変化すればするほど、フレキシブル スプライシング マシンの価値は高まります。安定した単一製品ラインでは、狭いサポート範囲で十分な場合があります。混合製品ラインでは、柔軟性により時間を節約し、セットアップ エラーを減らすことができます。
通常、多品種生産では、複数のコンポーネント ファミリと複数のテープ幅が使用されます。幅広いサポートを備えた機械により、幅ごとに個別のツールを必要とせずに、ラインが製品の変更に適応できるようになります。
リールが頻繁に変更される場合、手動で調整するたびにコストがかかります。複数の幅をスムーズに処理できるマシンは、プロセスの再構成にかかる時間を短縮できます。
製品の拡大を期待する工場は、現在の材料ニーズを超えて考える必要があります。新製品に幅の広いテープや幅の狭いテープが導入される可能性がある場合、装置は大きな変更を加えることなくそれらに対応できる必要があります。
そのような状況で機器を選択する場合は、 に関するこのガイド SMT スプライシング マシンの選択方法 が役立つ参考資料となります。
多くの購入者は、テープ幅の互換性を判断する際に同じ間違いを犯します。これらの間違いは回避可能ですが、機械の選択を急ぎすぎた場合や実際の材料テストを行わなかった場合によく発生します。
最大幅の数値が不十分です。機械は技術的には幅広のテープを受け入れることができますが、供給または結合中にそれを適切にサポートできない場合があります。実際に使用する特定の幅で機械がどのように動作するかを常に尋ねてください。
一部のマシンは、スプライシング ステーションでは互換性があるように見えますが、フィーダーの後半で問題が発生します。テープの結合からフィーダーの移動、配置準備までの完全なパスを常に確認してください。
1 つの幅または 1 つのサンプル リールのみを使用してテストすると、互換性の問題が隠れる可能性があります。最終承認の前に、機械は複数の幅と複数のリール条件でチェックされる必要があります。
複数の幅をサポートするために手動での調整が多すぎる場合、マシンは日常的な使用には実用的ではない可能性があります。互換性は負担を軽減するものであり、オペレーターのワークフローに新しい手順を追加するものではありません。
はい、SMT スプライシング マシンはさまざまなテープ幅をサポートできますが、その設計範囲とプロセス能力の範囲内でのみサポートされます。本当の問題は、機械が理論的に幅の異なる 2 つのテープを結合できるかどうかではありません。本当の問題は、下流のフィーダに問題を引き起こすことなく、それを確実に、繰り返し実行できるかどうかです。
テープ幅の互換性を評価するときは、工場で使用されている実際の幅を確認し、実際のリールで機械をテストし、フィーダー内でスプライスがどのように移動するかを観察してください。優れた機械は、安定した位置合わせ、きれいな接合、最も重要な幅にわたるスムーズな送りをサポートする必要があります。
生産ラインが多くのコンポーネント ファミリを扱う場合、幅広い幅のサポートにより段取り替え効率が向上し、配置稼働時間を保護できます。回線がより狭い範囲を使用する場合でも、隠れた問題が発生しないようにマシンを慎重に検証する必要があります。より広範な計画のコンテキストについては、 SMT スプライシングおよび材料切り替えガイドをお読みください。.
はい、SMT スプライシング マシンがその範囲向けに設計されている場合、さまざまなテープ幅をサポートできます。重要なのは、テープがフィットするかどうかだけでなく、機械がテープをスムーズに整列、接合、送りできるかどうかです。購入する前に必ず実際の幅の範囲を確認し、実際のリールをテストしてください。
最も一般的な SMT テープの幅は 8 mm、12 mm、16 mm、24 mm です。一部の行では、より大きなコンポーネントに対してより広い特殊形式も使用します。正確な混合は、製品ファミリー、フィーダーの設定、生産量によって異なります。マシンは、ラインで最も頻繁に使用される幅と一致する必要があります。
はい、テープ幅はスプライス後のフィーダーのパフォーマンスに影響を与える可能性があります。幅の狭いテープは位置合わせに対してより敏感になる可能性がありますが、幅の広いテープでは接合部の剛性や抵抗が大きくなる可能性があります。スプライスは、フィーダーが詰まったり位置を失ったりすることなく移動できるように、平らで中央に保たれている必要があります。
現在のテープ幅の在庫を確認し、マシンのサポート範囲を確認し、実際のフィーダーを使用して実際のリールをテストします。パンフレットに記載されている最大幅のみに依存しないでください。この機械は、実際の生産条件でテープをスムーズに結合および送りできることを証明する必要があります。
いつもではありません。生産構成が頻繁に変更される場合、または将来の拡張を計画している場合、互換性の範囲が広いと役立ちます。ただし、線が 1 つまたは 2 つの幅しか使用していない場合は、より単純なマシンで十分な場合があります。最適な選択は、実際の素材の組み合わせと毎日のワークフローに一致するものです。
