SMT スプライシング マシンは、1 つのコンポーネント テープの終端を別のリールの始端に接続するために使用されるため、SMT ラインは中断を少なくして実行を続けることができます。簡単に言えば、オペレータがフィーダやピック アンド プレース ステージで長時間停止することなく、コンポーネント リールをより迅速に交換できるようになります。
頻繁にリール交換を行う工場にとって、 材料の切り替えはライン効率、フィーダーの安定性、生産量に直接影響するため、 適切なスプライシングプロセスにより、コンポーネントがリールからフィーダー、装着機までスムーズに移動します。 SMT スプライシング機の仕組みを理解することが重要です。
この記事では、SMT スプライシング マシンとは何か、 自動テープ スプライシング プロセスがどのように 機能するか、および コンポーネント リール スプライシング マシン が現代の SMT 生産の重要な部分になりつつある理由について説明します。
SMT スプライシング マシンは、コンポーネント リールの交換時に 2 つのキャリア テープを結合するように設計された機器です。ラインを停止し、空のリールを取り外し、次のリールを手動で準備する代わりに、オペレーターはスプライシングマシンを使用して新しいリールを既存のテープパスに接続できます。
テープを接続するだけが目的ではありません。本当の目的は、ダウンタイムを削減し、切り替えの精度を向上させ、生産ラインへのコンポーネントの供給を維持することです。
SMT の生産では、電子部品は通常、キャリア テープとリールのパッケージで供給されます。キャリア テープはコンポーネントをポケットに保持し、実装機でピックされる前にカバー テープでコンポーネントを保護します。
生産中、フィーダーはテープを前方に引っ張ります。 1 つのリールがほぼ空になったら、次のリールを正確に接続する必要があります。 SMT スプライシング マシンは 2 つのテープを結合するのに役立ち、中断を最小限に抑えてフィードを続行できます。
信頼性の高いスプライシングプロセスがなければ、リールを交換するたびに生産がわずかに停止する可能性があります。混雑した SMT 路線では、こうした小さな停車駅がすぐに増えてしまいます。オペレーターがシフト中に多くのリールを交換する必要がある場合、切り替え制御が不十分だとライン全体の有効出力が低下する可能性があります。
SMT スプライシング マシンは、工場で次のことが必要な場合に特に役立ちます。
リール交換時間の短縮
より安定したフィーダ動作
オペレータに依存する手作業が減少
材料切り替え制御の改善
テープの位置ずれのリスクの低減

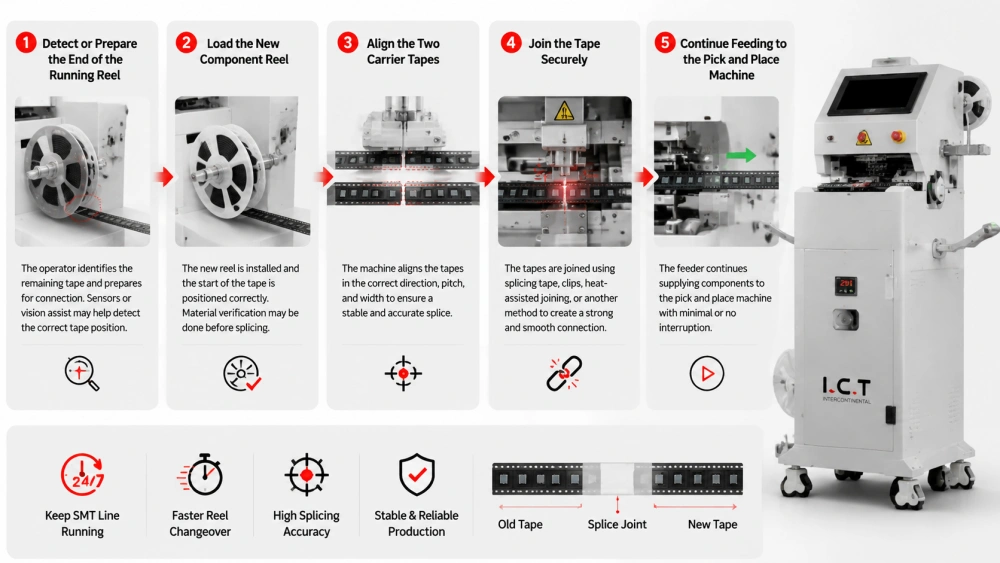

基本的な動作原理は簡単です。この機械は 2 つのコンポーネントテープを準備、位置合わせ、結合するため、フィーダーは長時間中断することなく材料を引き続けることができます。
機械の設計はさまざまですが、ほとんどの自動または半自動モデルは同様の動作ロジックに従います。
このプロセスは、現在のコンポーネント リールが空に近づくと開始されます。オペレーターは残りのテープを確認し、接続の準備をします。より高度なシステムでは、センサーまたは視覚支援が正しいテープ位置の検出に役立つ場合があります。
接合点はきれいで正確でなければならないため、この手順は重要です。テープの端が損傷していたり、平らではなかったり、位置が間違っていたりすると、最終接合部がフィーダーの動きに影響を与える可能性があります。
次に、オペレータは新しいリールを準備する。新しいテープの始まりは、古いテープの終わりに結合できるように、正しい位置に配置する必要があります。
制御された材料切り替えシステムでは、この段階に材料の検証も含まれる場合があります。たとえば、オペレータは、スプライスを完了する前に、部品番号、リール バーコード、ロット情報、またはフィーダの割り当てを確認することができます。
正確な位置合わせは、の最も重要な部分の 1 つです 自動テープ スプライシング プロセス。 2 つのテープは、方向、ピッチ、幅が一致している必要があります。アライメントが悪いと、フィーダが詰まったり、部品ポケットの順序が不安定になったりする可能性があります。
優れたコンポーネント リール スプライシング マシンは、テープを一貫して配置するのに役立ちます。これにより、オペレーターに対するスキルのプレッシャーが軽減され、異なるシフト間での切り替えプロセスの繰り返しが容易になります。
調整後、機械は古いテープと新しいテープを結合します。機械の種類によっては、スプライステープ、クリップ、熱補助接合、または別の機械的接合方法が必要になる場合があります。
ジョイントはフィーダーを通過できるのに十分な強度が必要ですが、給餌を妨げないように十分に滑らかでなければなりません。このバランスが重要です。弱いジョイントは分離する可能性がありますが、かさばるジョイントや不均一なジョイントはフィーダーの抵抗を引き起こす可能性があります。
スプライスが完了すると、フィーダは ピック アンド プレース マシンにコンポーネントを供給し続けることができます。目標は、配置をほとんどまたはまったく中断せずに、リール間の移行をできるだけスムーズにすることです。
ここでスプライシングが重要になります。すべてのリール交換を完全停止として扱うのではなく、継続的な生産をサポートします。

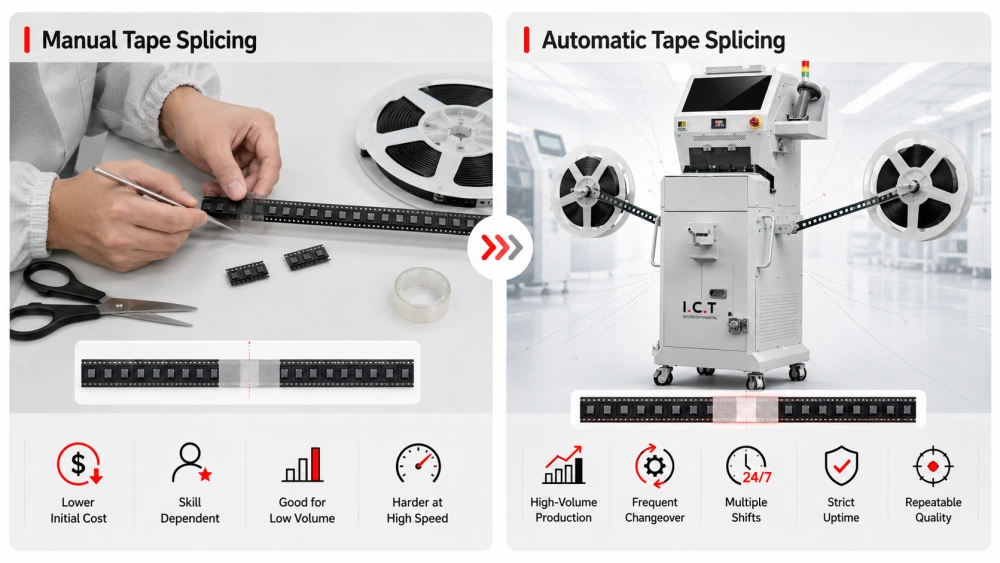

SMT テープのスプライシングは手動または自動装置で行うことができます。どちらの方法も機能しますが、安定性と効率が異なります。
手動スプライシングは通常、オペレータが手作業でテープを切断、位置合わせ、結合することに依存します。初期投資は少なくて済みますが、結果はスキルと注意力に大きく依存します。
手動スプライシングは、少量のライン、単純な製品、またはリール交換が限られている工場に適しています。しかし、生産速度が上がるにつれて、手動操作の制御が難しくなります。
自動テープスプライシングプロセスでは、機器を使用してテープの位置決め、切断、位置合わせ、結合などの主要なステップを標準化します。これにより、一貫性が向上し、人的エラーの可能性が減少します。
通常、自動スプライスは次のような工場に適しています。
SMT の大量生産
頻繁な材料切り替え
複数の生産シフト
厳しい稼働時間要件
再現性のある動作品質の要求
材料切り替え戦略のより広い視野については、 SMT スプライシング マシンおよび材料切り替えガイドを参照してください。.
コンポーネント リール スプライシング マシンはコンパクトに見えるかもしれませんが、通常はいくつかの機能を組み合わせて、リール結合をより速く、より信頼性の高いものにします。
位置決め領域は、古いキャリアテープと新しいキャリアテープを所定の位置に保持します。この領域は、結合する前にテープの位置が揃っていることを確認するのに役立ちます。安定した位置決めは、小さなコンポーネントや幅の狭いテープでは特に重要です。
一部の機械には、テープの端を準備するための切断またはトリミング機構が含まれています。きれいなカットは、より良いスプライスを作成するのに役立ち、フィーダー内での不均一な動きのリスクを軽減します。
実際の接合処理はスプライシングユニットで行います。機械の設計に応じて、スプライステープを貼り付けたり、接合部をプレスしたり、別のタイプの接続を完了したりする場合があります。
高度なマシンには、センサー、バーコード スキャン、または視覚検査が含まれる場合があります。これらの機能は、間違った材料の投入を減らし、プロセスのトレーサビリティを向上させるのに役立ちます。
たとえば、 SMT 自動インテリジェンス スプライシング マシンは 、インテリジェントなリール スプライシングと効率的な SMT 材料切り替え用に設計されています。
スプライスは小さな接続ポイントのように見えるかもしれませんが、供給プロセス全体に影響を与える可能性があります。スプライスが正確でないと、フィーダーがテープをスムーズに引っ張れない場合があります。
スプライシング不良によるフィーダー関連の一般的な問題には、テープ詰まり、送り抵抗、前進の失敗、ピック位置の不安定などが含まれます。これらの問題により、ラインが停止したり、配置エラーが発生したりする可能性があります。
これが、接合部の品質が操作の速度と同じくらい重要である理由です。高速スプライスは、最終スプライスがフィーダーを確実に通過できる場合にのみ役立ちます。
優れたスプライスは、強度があり、平らで、正確に位置合わせされている必要があります。これにより、フィーダーが突然の抵抗なくテープを移動し続けることができるようになります。これが発生すると、ピック アンド プレイスのプロセスがより安定します。
生産チームにとって、これはリール交換時の中断が減り、自信が高まることを意味します。
材質の変更にはリールの交換だけではありません。また、正しい材料の特定、次のリールの準備、セットアップの検証、フィーダーの安定性の維持、適切なコンポーネントを備えた配置プログラムの維持も含まれます。
SMT スプライシング マシンは、リール間の物理的な接続に役立ちます。ただし、完全な切り替えプロセスには、バーコード検証、フィーダー管理、キッティング、材料追跡、生産計画も含まれる場合があります。
これらの手順が連携すると、工場はラインの停止を減らし、生産の継続性を向上させることができます。
オペレーターの作業負荷は、SMT の生産における主要な要素です。オペレーターが多数のフィーダー、リール、切り替えを一度に処理しなければならない場合、間違いが発生する可能性が高くなります。コンポーネント リール スプライシング マシンは、反復的な手作業を減らし、オペレータに明確でより制御されたプロセスを提供します。
これが、頻繁な製品変更や部品消費量の多いラインで自動リール スプライシングが特に価値がある理由の 1 つです。
製造現場で SMT スプライシング機を使用する前に、工場はいくつかの実際的な詳細を確認する必要があります。目標は、機械が実際の材料とラインの要件に適合していることを確認することです。
コンポーネントが異なれば、使用するテープ幅も異なります。一般的な SMT キャリア テープの幅には、8 mm、12 mm、16 mm、24 mm があります。適切なマシンは、生産ラインで最も頻繁に使用されるテープ サイズをサポートしている必要があります。
テープの損傷、エッジの曲がり、またはリールの取り扱いの悪さは、スプライスに影響を与える可能性があります。特に繊細なコンポーネントや高価なコンポーネントを扱う場合、オペレーターは 2 つのリールを結合する前にテープの状態をチェックする必要があります。
最終的なスプライスはフィーダーをスムーズに通過する必要があります。テープが正常に結合されたとしても、フィーダーが抵抗や詰まりなくスプライスを処理できなければ、プロセスは完了しません。
自動装置により手作業のスキル要件は軽減されますが、プロセス規律の必要性がなくなるわけではありません。オペレーターは、テープの正しい方向、材質の検証、および基本的なトラブルシューティングを理解している必要があります。
スプライシングの問題の多くは、小さな準備ミスから発生します。プロセスが標準化されていれば、こうした間違いを防ぐのは簡単です。
新しいテープが間違った方向にロードされると、フィーダーは正しく続行できません。これにより、ダウンタイム、コンポーネントの無駄、または間違った材料フローが発生する可能性があります。
位置がずれていると、送り抵抗が発生する可能性があります。また、スプライスがフィーダ経路内に引っかかる可能性もあります。信頼性の高いスプライシングには、正確な位置決めが不可欠です。
接合強度が弱いと搬送中にテープが剥がれる場合があります。これにより、生産が停止し、手動による回復が必要になる可能性があります。
間違ったリールを接続すると、単純なテープの問題よりも深刻です。コンポーネントの間違った配置や品質リスクにつながる可能性があります。このため、スプライシングは適切な材料検査手順と関連付けられる必要があります。
工場では、稼働時間、労働効率、生産の安定性に影響を与えるほど頻繁にリールの交換が行われる場合、自動スプライシングを検討する必要があります。
大量生産では、コンポーネントのリールがすぐに消費されてしまいます。リールを頻繁に交換すると、ダウンタイムが発生する機会が多くなります。自動スプライシングは、このような繰り返しの損失を軽減するのに役立ちます。
多品種生産では、多くのコンポーネントの種類やリールの変更が必要になることがよくあります。標準化されたスプライシングプロセスにより、オペレーターは複雑さをより効果的に管理できます。
生産スケジュールがタイトな場合、短時間の停止でも納期に影響する可能性があります。自動スプライシングは、よりスムーズな材料の流れをサポートし、ライン出力の保護に役立ちます。
SMT スプライシング マシンはリール切り替え中にコンポーネント テープを接続するため、SMT ラインは中断を少なくして稼働し続けることができます。キャリアテープの準備、位置合わせ、接合を行うことで、より安定した自動テープスプライシングプロセスをサポートし、リール交換に伴うダウンタイムを削減します。
SMT スプライシング機の仕組み を理解することは、 工場がフィーダー管理、材料切り替え、ライン効率についてより適切な決定を下すのに役立ちます。少量生産の場合は、手動スプライシングで十分な場合があります。しかし、大量または多品種の SMT ラインの場合、自動コンポーネント リール スプライシング マシンは一貫性を向上させ、オペレータのプレッシャーを軽減し、連続生産をサポートします。
工場でリール交換効率を向上させたい場合、次のステップは、実際のテープ幅、フィーダーのタイプ、リールの消費率、およびダウンタイムのコストを評価することです。これらの要素は、SMT ラインに適切な接続ソリューションを選択するのに役立ちます。
SMT スプライシング マシンは、1 つのコンポーネント リール テープの終端を別のリールの始端に接合するために使用されます。これにより、フィーダは中断を少なくしてピック アンド プレース マシンに部品を供給し続けることができます。これは主に、材料切り替え時のダウンタイムを削減し、SMT 組立ラインでの生産の継続性を向上させるために使用されます。
SMT スプライシング マシンは、2 つのキャリア テープを準備、位置合わせ、結合することで機能します。オペレータは古いテープと新しいテープをロードし、スプライスを作成する前に機械がテープを正確に位置決めするのを支援します。自動モデルでは、フィーダー動作のための安定した接続を作成するために、プロセスに検出、切断、位置合わせ、プレスが含まれる場合があります。
自動テープ スプライシング プロセスは、機械の助けを借りて 2 つのコンポーネント テープを接続する制御された方法です。通常、テープの準備、位置合わせ、結合、最終チェックが含まれます。手動スプライシングと比較して、自動スプライシングは一貫性を向上させ、オペレータの疲労や不正確な手の位置合わせによって引き起こされるエラーを減らすのに役立ちます。
はい、SMT スプライス機は、リールの切り替えをより速く、より安定させることで、ピック アンド プレースのダウンタイムを短縮できます。古いテープが完全になくなる前に新しいリールが接続されると、フィーダーは長時間停止することなく部品を供給し続けることができます。これは、頻繁にリールを変更する大量の SMT ラインで特に役立ちます。
コンポーネントリールスプライシングマシンを選ぶ前に、テープ幅の互換性、フィーダの互換性、スプライシング速度、動作の安定性、検証機能、アフターサポートを確認してください。最適な選択は、生産量、材料切り替え頻度、オペレーターの作業負荷、および SMT ラインで使用されるコンポーネントの種類によって異なります。
