SMT スプライシング マシンを選択することは、マシンの価格を比較するだけの問題ではありません。正しい選択は、リールの切り替え頻度、テープ幅の範囲、フィーダーの互換性、オペレーターの作業負荷、生産量、ラインがどれだけのダウンタイムを許容できるかによって異なります。
SMT スプライシング機の機器を正しく選択する方法 を理解したい場合は 、解決する必要がある生産上の問題から始めてください。一部の工場では手動スプライシングの一貫性を向上させるためのシンプルなツールが必要ですが、他の工場では複数のシフトにわたる連続的な SMT 生産をサポートする自動リール切り替えシステムが必要です。
この SMT リール スプライシング マシン購入ガイドでは、 SMT のエンジニア、生産マネージャー、購買チーム向けの主な選択基準について説明します。また、購入前に自動化機能、接続品質、メンテナンス サポート、長期的な投資収益率を評価する方法も示します。
目次
最適な SMT スプライシング マシンは、実際の生産状況に一致するものです。大量生産の LED ラインに適した機械でも、多品種の電子機器組立ラインには最適ではない可能性があり、稼働時間の目標が厳しい工場には、単純な手動アシスト ソリューションでは十分ではない可能性があります。
仕様を比較する前に、問題を明確に定義してください。ピックアンドプレイスのダウンタイムを削減し、オペレーターの取り扱いミスを減らし、フィーダーの安定性を向上させ、異なるシフト間でのリール切り替えを標準化しようとしていますか?その答えが残りの選択プロセスの指針となります。
リールの切り替え頻度は、最初に測定すべき項目の 1 つです。ラインのリールをたまにしか交換しない場合は、基本的な接続方法で十分かもしれません。オペレータがシフトごとに多くのリール交換を処理する場合、自動スプライシング装置の価値はさらに高まります。
頻繁な切り替えにより、繰り返し遅延が発生する可能性があります。それぞれの停止時間が短い場合でも、生産 1 日全体での合計損失はかなり大きくなる可能性があります。この状況では、速度と一貫性を向上させるマシンは、実際に大きな影響を与える可能性があります。
一部の材料は他の材料よりも早くなくなります。小型の受動部品、大量の抵抗器、コンデンサ、LED、および一般的な IC サポート部品は、長期稼働中に頻繁にリールを交換する必要がある場合があります。スプライスの必要性を評価する際には、これらの材料を最初に検討する必要があります。
少数のフィーダ ポジションだけがほとんどの切り替え遅延の原因である場合、投資決定はそれらのポジションに焦点を当てる必要があります。これは、すべてのリールが同じ問題を引き起こすという一般的な仮定ではなく、実際の生産圧力に基づいて機器を選択するのに役立ちます。
大量生産と多品種生産では、選択の優先順位が異なります。大量のラインでは通常、速度、稼働時間、再現性が最も重視されます。高混合ラインでは、柔軟性、テープ幅のカバー範囲、材料の検証、操作の容易さが重視される場合があります。
適切な選択プロセスでは、装置が生産タイプに適合する必要があります。これにより、技術的には優れていても日常の運用ニーズに適合しないマシンを購入することができなくなります。

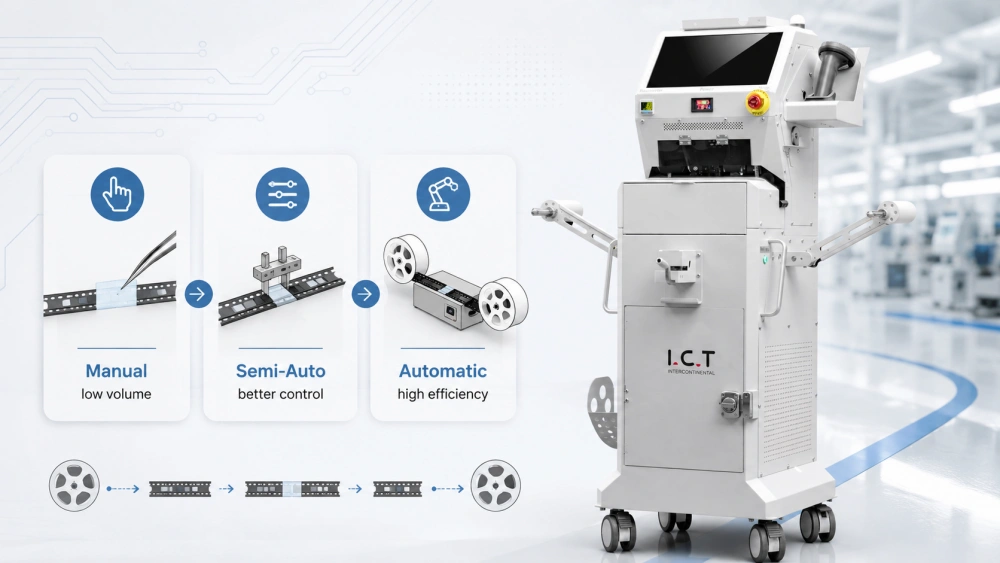

SMT スプライシング ソリューションは、手動ツールから検出および検証機能を備えた自動機械まで多岐にわたります。これらのオプションを理解することで、購入者は基本的すぎる機器や不必要に複雑な機器の選択を避けることができます。
適切な自動化レベルは、生産量、オペレーターのスキル、ダウンタイムのコスト、工場管理の要件によって異なります。実際の 自動スプライシング装置の選択 プロセスでは、目に見える機械の機能と、目に見えない人件費とダウンタイムのコストの両方を比較する必要があります。
手動スプライシング ツールでは、オペレーターが手動でテープを位置合わせして結合する必要があります。初期コストが安く、試作生産や少量生産、リールを頻繁に交換しない工場などに適していると考えられます。
制限は一貫性です。手動スプライシングは、オペレータのスキル、注意力、トレーニングに大きく依存します。同じ操作がシフトごとに何度も繰り返される場合、手動で変更すると、フィーダーの詰まり、スプライスの弱さ、または切り替え時間の延長が発生する可能性があります。
半自動装置は、テープの位置決め、切断、プレスなど、スプライシングプロセスの一部の部分を制御するのに役立ちます。完全に自動化されたソリューションよりも投資を抑えながら、一貫性を向上させることができます。
このタイプは、プロセス制御を改善したいが、完全な自動化はまだ必要ではない工場に適している可能性があります。また、オペレーターが位置合わせの支援を必要としているが、より高度なシステムを正当化できるほど材料の量が多くない場合にも役立ちます。
自動 SMT スプライシング マシンは、テープの位置決め、位置合わせ、切断、接合、場合によっては検査などの重要なステップを標準化するように設計されています。これらは手動による取り扱いのばらつきを減らし、工場がより再現性の高いリール交換プロセスを作成するのに役立ちます。
リールの消費量が多い、複数のシフトで生産する、または厳しいライン使用率目標を設定している工場では、通常、自動スプライシングが長期的な選択肢としてより強力です。マシンの構造とプロセス フローについてより深い基礎が必要な場合は、 に関するこのガイドをお読みください。 SMT テープ結合マシンの操作.
テープ幅の互換性は、技術的な選択において最も重要なポイントの 1 つです。マシンが一般的なテープ サイズをサポートできない場合、たとえ強力な自動化機能があったとしても、実際の運用上の問題は解決されません。
ほとんどの SMT 生産ラインでは、さまざまな幅のキャリア テープが使用されています。工場では、小型コンポーネントには 8 mm テープ、中型コンポーネントには 12 mm または 16 mm テープ、大型部品には幅広のテープを処理する必要がある場合があります。あなたのマシンは、現在の生産要件と、おそらく将来の製品要件の両方に適合する必要があります。
購入する前に、生産ラインで最も頻繁に使用されるテープ幅をリストアップしてください。最も幅の広いテープだけをチェックしないでください。最も頻繁に使用されるテープ幅は、最も繰り返しの切り替え作業が発生するため、より重要になる場合があります。
8 mm テープは小型の受動部品に広く使用されているため、多くの SMT ラインでは特に重要です。ラインが多数の 8 mm リールを使用する場合、マシンはそのテープ幅をスムーズかつ一貫して処理する必要があります。
テープ幅だけが要因ではありません。テープのピッチ、ポケットの状態、カバーテープの品質、キャリアテープの剛性もスプライス性能に影響を与える可能性があります。フィーダーの外側では許容できるように見えるスプライスでも、実際のフィード中に問題が発生する可能性があります。
可能であれば、実際の生産材料を使用してマシンをテストしてください。さまざまなコンポーネントの種類、テープ幅、リールのサプライヤーを使用します。これにより、カタログのみからマシンを評価するよりも信頼性の高い結果が得られます。
現在のテープ範囲は、将来のテープ範囲と同じではない可能性があります。工場が新製品、自動車エレクトロニクス、LED ボード、家庭用電化製品、または産業用制御ボードに拡張している場合、テープ幅の要件が変更される可能性があります。
より幅広い互換性を持つマシンは、最初はコストが高くなりますが、将来の機器の交換やプロセスの制限を軽減できます。これは、今後数年間で製品構成の変化が予想される工場にとって重要です。
SMT スプライシング マシンは、フィーダおよび配置プロセスと一緒に評価する必要があります。スプライスは、フィーダーをスムーズに通過し、安定した部品のピックアップをサポートする場合にのみ成功します。
フィーダーは、材料供給と配置パフォーマンスの間の橋渡しをします。スプライスによって送り抵抗が生じると、テープがスプライス ステーションで正常に接合されたとしても、ピック アンド プレース マシンが停止する可能性があります。
機器の選択を最終的に決定する前に、生産ラインで使用されているフィーダーを使用してサンプルのスプライスをテストします。継手が送り経路を通過する際に引っかかりや曲がり、異常な抵抗が生じていないか確認してください。
フィーダーの設計、テープのルート、カバーテープの取り扱い、および公差は異なる可能性があるため、この実際のテストは重要です。適切なスプライスは、接続を維持できるほど十分な強度があり、かつフィーダー内を確実に移動できるほど十分に平らである必要があります。
高速装着ラインでは、不安定な材料供給に対する耐性が低くなります。装着機の動作が速い場合、フィーダーの小さな中断によりアラームが頻繁に発生し、生産ロスが発生する可能性があります。
このため、高速配置装置を使用する工場では、スプライスの一貫性をより重視する必要があります。安定したスプライシング プロセスはのパフォーマンスを保護します。 、材料関連の中断を減らし、 ピック アンド プレース生産ライン
スプライシングの主な価値は、テープ結合を高速化することだけではありません。配置段階でのダウンタイムが削減されます。主な問題がリール関連のライン停止である場合は、中断のない供給をどの程度サポートしているかによって機器を評価してください。
この点の詳細な説明については、 に関する記事を参照してください。 SMT 稼働時間のための連続コンポーネント供給.

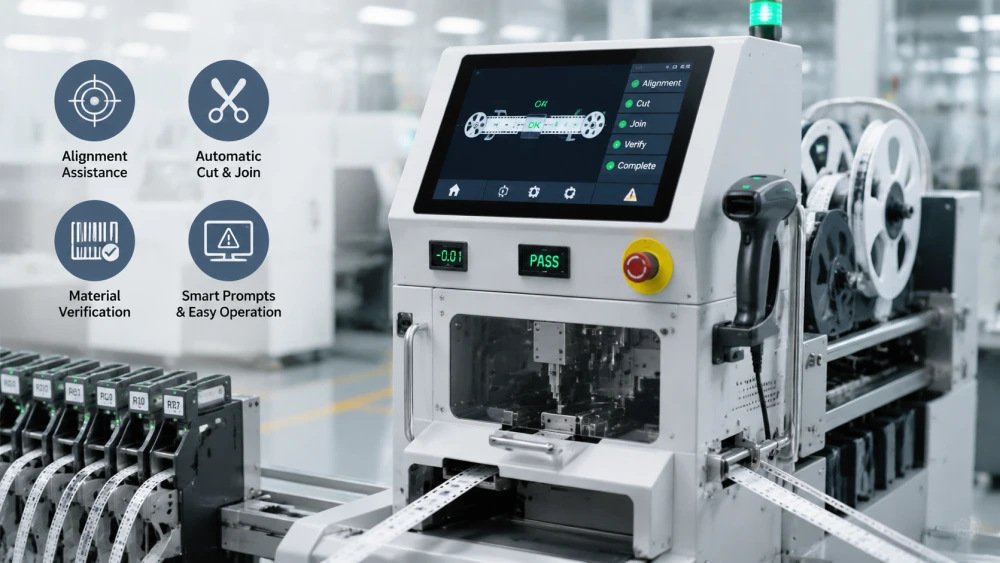

自動化機能により速度と一貫性が向上しますが、すべての機能がすべての工場で同じ価値を持つわけではありません。最適な機能セットは、オペレーターのスキル レベル、ライン量、トレーサビリティのニーズ、品質リスクによって異なります。
有用な選択プロセスでは、必須の機能とオプションの機能を分離する必要があります。これにより、マシンが生産上の主要な問題を確実に解決できると同時に、過剰購入を防ぐことができます。
テープ位置調整支援は、SMT スプライシング マシンの最も価値のある機能の 1 つです。位置合わせが不十分だと、フィーダーの詰まり、接合部の弱さ、またはテープの動きが不安定になる可能性があります。位置決めの一貫性を向上させる機能は、生産リスクを軽減します。
現在手動スプライシングに依存している工場にとって、位置合わせ支援は、より高度なスマート機能を検討する前であっても明らかな改善をもたらす可能性があります。これにより、オペレーターのばらつきが減り、プロセスのトレーニングが容易になります。
自動切断・接合機能により、手作業による準備時間を短縮できます。きれいなカットと制御された接合動作は、特にオペレーターが短期間に多くのリールを扱う必要がある場合に、より再現性の高いスプライスを作成するのに役立ちます。
これらの機能は、速度と一貫性が重要な場合に重要です。ラインが複数のシフトまたは頻繁な切り替えを実行する場合、自動切断と結合は、さまざまなオペレーター間でプロセスを標準化するのに役立ちます。
材料検証には、バーコード スキャン、部品番号チェック、システム統合が含まれる場合があります。これらの機能は、単純なダウンタイム イベントよりも深刻な可能性がある誤ったリールのロードを防止するのに役立ちます。
生産に類似した外観のリール、多数の部品番号、または厳格なトレーサビリティ要件が含まれる場合は、検証機能にもっと注目する必要があります。これらは、スプライシングを単なる機械的な操作として扱うのではなく、全体的な材料制御と結び付けるのに役立ちます。
優れたオペレーターインターフェイスにより、トレーニング時間と日常的なミスを削減できます。明確なプロンプト、シンプルなワークフロー ガイダンス、目に見えるエラー アラートにより、マシンは実際の運用で使いやすくなります。
これは、オペレーターがライン間で交替する場合や、新入社員が迅速に生産性を高める必要がある場合に特に重要です。技術的には高度でも操作がわかりにくいマシンは、古い問題を解決するどころか、新たな問題を引き起こす可能性があります。
スピードは重要ですが、スプライスの品質はそれよりも重要です。フィーダー詰まりの原因となる高速スプライスでは、ダウンタイムは短縮されません。ダウンタイムをプロセスの後の時点に移動するだけです。
SMT スプライシング マシンを評価するときは、最終ジョイントに注目してください。スプライスは位置が揃っていて、強く、滑らかで、フィーダー パスに適している必要があります。この場合、パンフレットの主張よりも実際の製品テストの方が役立ちます。
フィーダーがテープを前方に引っ張るとき、ジョイントは接続されたままでなければなりません。ジョイントが分離するとラインが停止する可能性があり、オペレーターは手動で材料経路を回復する必要があります。
良好な接合強度は、テープの準備、接合材料、機械の圧力、位置合わせによって決まります。評価中に、通常のフィーダーの動きでスプライスが安定しているかどうかをテストします。
スプライスは厚すぎたり、不均一であったり、粗すぎたりしないでください。ジョイントがフィーダ内に引っかかると、抵抗や送り警報の原因となります。滑らかさは、幅の狭いテープや高速送りの場合に特に重要です。
工場は、テープを接合した直後だけでなく、スプライス通過後のフィーダーのパフォーマンスをチェックする必要があります。これにより、日々の信頼性をより現実的に把握できます。
優れたマシンは、訓練を受けたさまざまなオペレーターが使用した場合でも、同様の結果を生成する必要があります。スプライスの品質が人によって大きく異なる場合、プロセスは依然として個人のスキルに大きく依存します。
再現性は自動化に投資する主な理由の 1 つです。これにより、生産の管理が容易になり、一貫性のない手動の習慣によって引き起こされるトラブルシューティングが軽減されます。
SMT スプライシング装置は、毎日使用する人に適合する必要があります。マシンの操作が難しい、学習が遅い、またはメンテナンスが難しい場合、期待される生産上のメリットが得られない可能性があります。
機器を選択するときは、機器がオペレーターの作業負荷をどのように変化させるかを評価してください。優れたソリューションとは、単純にラインに複雑なステーションを追加するだけではなく、リールの切り替えをより簡単、より速く、より制御できるものにする必要があります。
手動接続には、安定した手、慎重な位置合わせ、一貫した習慣が必要です。自動装置によりスキルの負担は軽減されますが、オペレーターは依然としてテープの方向、素材のチェック、および基本的なトラブルシューティングを理解する必要があります。
工場でオペレーターが頻繁に交代するか、SMT の経験が限られている場合、使いやすさが主要な選択要素になります。シンプルなワークフロープロンプトと反復可能なマシンアクションにより、トレーニングのプレッシャーを軽減できます。
トレーニングは、日々の生産ニーズに対応できる程度に短くする必要がありますが、ミスを防ぐために十分に完了する必要があります。オペレータは、テープのロード方法、方向の確認方法、スプライスの完了方法、接合部の確認方法、およびアラームへの対応方法を知っておく必要があります。
トレーニング資料、操作ビデオ、オンサイト ガイダンス、またはリモート サポートを提供しているかどうかをサプライヤーに問い合わせてください。適切なトレーニング サポートにより、インストールから安定した運用使用までの時間を短縮できます。
スプライシング マシンは、キャリア テープ、カバー テープ、接着剤、および機械的動作を使用して動作します。時間が経つと、ほこり、テープの破片、接着剤の残留物がパフォーマンスに影響を与える可能性があります。
合理的なメンテナンスアクセスが可能な機器を選択してください。オペレーターやメンテナンススタッフは、過度のダウンタイムを発生させることなく、重要なエリアを清掃し、摩耗部品を検査し、明確なメンテナンススケジュールに従うことができる必要があります。
サプライヤーのサポートは機器選択の重要な部分です。スプライシングマシンは、短いデモンストレーションでは別のモデルに似ているように見えますが、数か月間毎日生産されると、違いがより明確になります。
信頼性の高いサポートにより、設置、オペレーターのトレーニング、メンテナンス、トラブルシューティング時のリスクを軽減できます。生産設備の場合、サプライヤーの対応能力は機械自体とほぼ同じくらい重要です。
優れたサプライヤーは、機械を生産プロセスに適合させるのに役立ちます。これには、テープ幅のテスト、オペレーターのトレーニング、フィーダーの互換性チェック、ワークフローの配置に関するアドバイスが含まれる場合があります。
工場が手動スプライシングから自動スプライシングに移行する場合、設置サポートは特に重要です。このマシンは、スタンドアロン ツールとしてだけでなく、プロセス改善の一環として導入する必要があります。
ご購入前に、スペアパーツの在庫やメンテナンスの対応についてお問い合わせください。摩耗部品、切断部品、センサー、または位置決めコンポーネントは、時間の経過とともに修理が必要になる場合があります。
スペアパーツの入手が困難な場合、小さな問題が生産の遅延につながる可能性があります。実際の購入決定には、最初の購入コストだけでなく、長期的なサービス計画も含める必要があります。
実際の SMT ラインの経験を持つサプライヤーは、より有用なガイダンスを提供できます。彼らは、フィーダーの動作、テープ幅の変化、オペレーターのワークフロー、マテリアルハンドリングと装着稼働時間の関係を理解しています。
自動 SMT リール結合装置の ページは、インテリジェント スプライシング機能と生産ライン アプリケーションのニーズを比較する際に役立ちます。
リールの交換が頻繁に行われると、投資収益率が向上することがよくあります。この機械は、ダウンタイム、労働圧力、スプライスの欠陥、およびフィーダーの中断を軽減する可能性があります。これらの利点は時間の経過とともに増加します。
ただし、ROI は独自の運用データを使用して計算する必要があります。一般的な主張のみに頼ることは避けてください。同じ機械であっても、小規模な試作ラインと大量生産の複数シフトの工場では価値が異なる場合があります。
まず、リールの切り替え中にどれだけの時間が失われるかを見積もることから始めます。手動による準備時間、フィーダーの待機時間、再起動時間、および接続不良による追加の遅延が含まれます。
次に、これがシフトごとまたは 1 日に何回発生するかを推定します。これにより、リールの切り替えに伴う総生産損失をより現実的に把握できます。
手動スプライシングは購入コストが低くなりますが、オペレーターの時間、トレーニングのバリエーション、フィーダーの詰まり、品質の一貫性のなさなどの隠れたコストがかかる可能性があります。自動スプライシングは装置コストが高くなりますが、繰り返しの損失を減らすことができます。
まだ方法を比較している場合は、 手動と自動の SMT リール スプライシングの比較に関するこの記事は 、トレードオフをより明確に評価するのに役立ちます。
最も安価なマシンが必ずしも最低コストのマシンであるとは限りません。使用しているテープ幅をサポートしていない場合、信頼性の低いスプライスが作成されている場合、またはサービス サポートがない場合は、後でダウンタイムやメンテナンスに費用がかかる可能性があります。
強力な購入決定は、購入価格、生産利益、信頼性、サービス、オペレーターの使いやすさのバランスを考慮して行われます。これは、長期間生産で使用するための機器を選択する最も現実的な方法です。
選択の問題の多くは、マシンの評価が狭すぎることが原因で発生します。購入者は機械の価格や 1 つの機能に注目し、実際のパフォーマンスを決定する製造条件を見逃してしまう可能性があります。
これらの間違いを回避することで時間を節約し、リスクを軽減し、工場が設置後に良好なパフォーマンスを発揮する機器を選択するのに役立ちます。
価格は重要ですが、それが唯一の選択要素であってはなりません。低コストの機械によりスプライスが不安定になると、フィーダのダウンタイムが増大し、オペレータのストレスが増大する可能性があります。
購入コストだけではなく、合計金額を比較してください。切り替え速度、接続品質、サービス サポート、メンテナンスの必要性、およびプロセスの互換性を考慮してください。
一般的なテープ幅をサポートしていないマシンでは、日常的な制限が生じます。購入する前に、実際の生産材料でテープ幅の範囲を必ず確認してください。
工場で新製品の導入が予定されている場合は、将来のテープ要件を評価に含めてください。これにより、生産の変更に伴ってマシンが制限されすぎるのを防ぐことができます。
デモンストレーションは役に立ちますが、工場の状態を表していない可能性があります。可能な限り、実際のリール、オペレーター、フィーダー、生産ワークフローを使用してマシンをテストしてください。
実際のテストでは、機械が使いやすいかどうか、スプライスがフィーダーを通過するかどうか、プロセスが実際にダウンタイムを削減するかどうかを確認します。
スプライシング装置は材料切り替えの一部にすぎません。工場の材料の準備が不十分であったり、リールのラベルが不明確であったり、検証が不十分であったりすると、ダウンタイムと品質のリスクが残る可能性があります。
より広い計画ビューについては、 SMT スプライシングおよび材料切り替え計画ガイドをお読みください。.
適切な SMT スプライシング マシンを選択するには、マシンのカタログではなく、生産ニーズから始めます。リールの切り替え頻度を測定し、高消費電力のコンポーネントを特定し、テープ幅の要件を確認し、実際のフィーダを使用してスプライスのパフォーマンスをテストします。
実際の 自動スプライス装置の選択 プロセスでは、自動化レベル、スプライス品質、フィーダーの互換性、オペレーターの使いやすさ、メンテナンスへのアクセス、サプライヤーのサポート、ROI を比較する必要があります。これらの要素は、単一の見出しの仕様よりも重要です。
少量生産には手動または半自動のソリューションで十分かもしれませんが、大量および多品種の SMT ラインでは自動スプライシング装置の恩恵を受けることがよくあります。適切な機械を使用すると、ダウンタイムが短縮され、材料切り替えが改善され、フィーダーの安定した動作がサポートされ、日々の生産の管理が容易になります。
リール交換頻度、テープ幅の範囲、フィーダーの互換性、生産量、オペレーターの作業負荷、ダウンタイムコストを確認して、SMT スプライシングマシンを選択してください。適切な機械は実際の生産材料に適合し、安定したフィーダーの動きをサポートする必要があります。最終的な決定を下す前に、必ず実際のテープとフィーダーを使用してサンプルのスプライスをテストしてください。
SMT スプライシング マシンは、生産ラインで一般的に使用されるテープ幅をサポートする必要があります。多くの SMT ラインでは 8 mm、12 mm、16 mm、24 mm のキャリア テープが使用されていますが、実際のニーズは製品によって異なります。特に工場で多品種生産を行っている場合は、購入前に現在および将来のテープ要件を確認してください。
自動スプライシング装置は、リールの切り替えがより速く、より安定しているため、通常、大量生産、多品種生産、または複数シフトの生産に適しています。手動スプライシングは、少量生産またはプロトタイプ生産の場合でも機能します。より良い選択は、ダウンタイムのコスト、オペレーターのスキル、リールの交換頻度、フィーダーの信頼性のニーズによって異なります。
スプライスはフィーダーをスムーズに通過する必要があるため、フィーダーの互換性は重要です。ジョイントが太すぎたり、弱すぎたり、位置がずれていると、送り抵抗や機械のアラームが発生する可能性があります。スプライスは、接続後に目視で確認するだけでなく、ラインで使用される実際のフィーダを使用してテストする必要があります。
最も重要な特徴は、安定した再現可能なスプライス品質です。速度は便利ですが、フィーダー詰まりを引き起こす高速スプライスではダウンタイムは短縮されません。正確なテープの位置合わせ、信頼性の高い接合強度、テープ幅の優れた互換性、簡単な操作、および長期にわたる生産使用のためのサプライヤーのサポートを求めてください。
