SM485
I.C.T
| 数量： | |
|---|---|

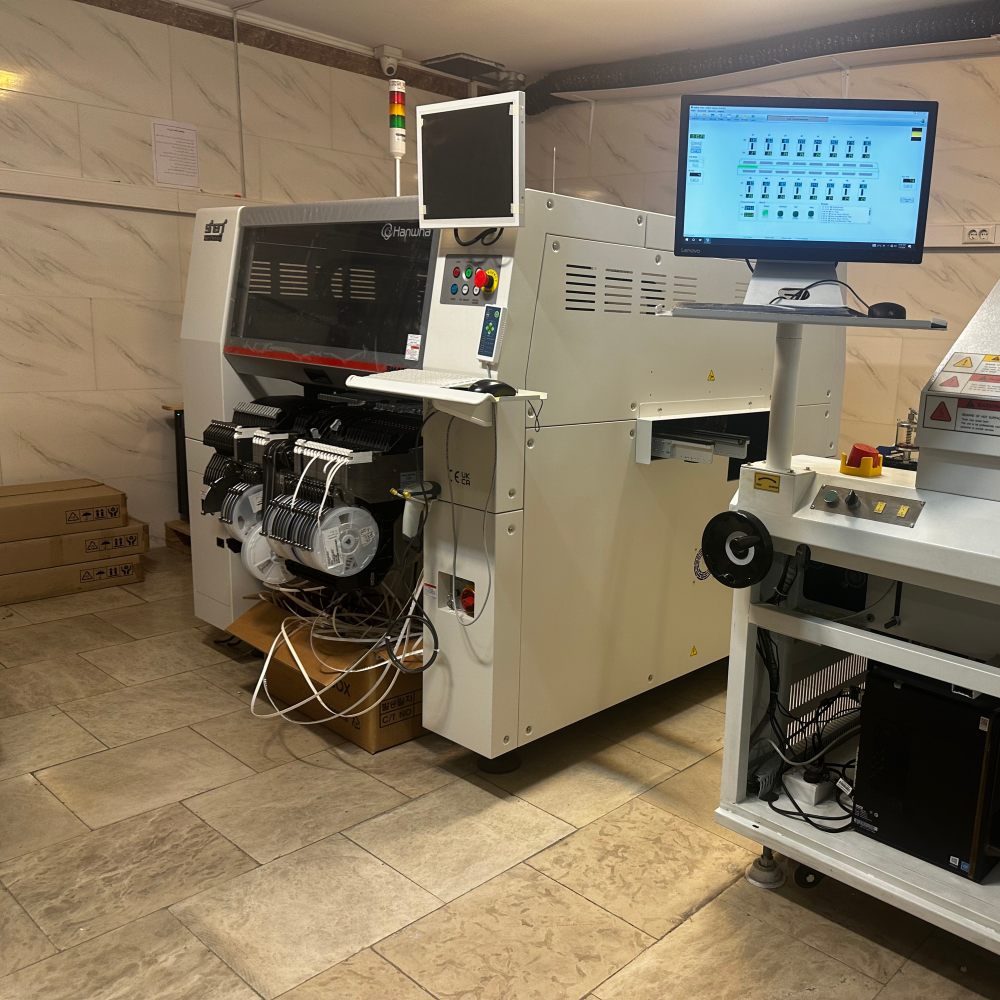

| 強力な SMT 組立機械
ハンファの SMT 組立機械は、韓国の最高のエンジニアリングを代表し、世界中の大手メーカーから信頼されています。すべてのモデルは、動作を停止することなくコンポーネントを識別するオンザフライのビジョン認識、既存の在庫で動作する電気フィーダーと空気圧フィーダーのシームレスな混合、プログラミングを非常にシンプルにする直感的なソフトウェアなど、洗練された共通テクノロジーを共有しています。これらの機械は、優れた精度を維持しながら、さまざまな PCB の寸法とコンポーネント タイプに対応します。 I.C.T は、これらの優れた SMT 組立機械を誇りを持って販売し、最初のライン設計から設置、徹底的なスタッフのトレーニングに至る包括的なソリューションを提供し、お客様が世界中のどこでもワールドクラスの生産を達成できるようにします。
| モデル紹介
高速モデル：SM471Plus
SM471Plus は、ヘッドごとに 1 つのガントリーと 10 つのスピンドルを備えた、主力の高速ノズル ピック アンド プレース マシンです。フライングビジョンを使用した最適な条件下で、0402 マイクロチップに最適な 78,000 CPH という驚異的な値を達成します。精度はチップでは±40μm、ICでは±50μmのままです。大手家電メーカーやスマートフォン メーカーは、絶対量と絶対速度が必要な場合にこの SMT 組立機を選択します。標準の PCB ハンドリングは 510×460mm に達し、さらに大きなオプションもすぐに利用できます。
フレキシブル中速モデル：SM481Plus
SM481Plus は、ヘッドごとに 1 つのガントリーと 6 つのスピンドルを備えた洗練された柔軟性を提供し、最大 42 mm のコンポーネントを管理しながら 40,000 CPH を実現します。ステージビジョンにより、IC の精度が ±30µm まで向上します。自動車および家電メーカーは、さまざまな部品サイズ間でスムーズに切り替えられるこのモデルを好んでいます。シングルレーン構成は最大 1,500 mm の超長ボードを受け入れ、洗練された混合生産環境に真の多用途性を提供します。
多機能モデル：SM482Plus
SM482Plus は、6 つのスピンドルを備えた 1 つのガントリーを使用して 30,000 CPH を維持する難しいアプリケーションに優れています。異形コンポーネントや最大 1,200×510mm の大型基板を処理し、ステージ ビジョンを通じて IC 精度を ±30µm に維持します。 LED の照明および産業エレクトロニクス企業は、ライン速度を犠牲にすることなく、異常な形状や特大のパネルを完璧に実行する必要がある場合に、この SMT 組立機械を利用しています。
アドバンストフレキシブルモデル：DECAN L2
DECAN L2 コマンドはツイン ガントリーを備えており、それぞれに 6 つのスピンドルが搭載されており、最大 55 mm のコンポーネントを処理しながら 56,000 CPH を生成します。フライング ビジョンは、±28µm という驚異的なチップ精度を実現します。大型パネルの LED メーカーや多品種施設は、デュアル レーン機能と 1,200 mm まで伸びるボードを備えたこの高度なノズル ピック アンド プレース マシンを選択し、要求の厳しい SMT ラインに真のヘビーデューティー性能をもたらします。
| 仕様
| パラメータ | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| 装着速度（最適） | 78,000CPH | 40,000 cph | 30,000CPH | 56,000CPH |
| スピンドルの数 | 10 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (2 ガントリー) |
| 装着精度（チップ） | ±40μm(0402) | ±40μm(0402) | ±40μm(0402) | ±28μm(03015) |
| 配置精度 (IC) | ±50μm | ±30μm | ±30μm | ±25μm |
| コンポーネントの範囲 | 0402～□14mm(H12mm) | 0402～□42mm(H15mm) | 0402～□55mm(H15mm) | 0402～□21mm（H12mm、オプションで最大□55mm） |
| 最大 PCB サイズ (標準) | 510×460mm | 460×400mm | 740×460mm | 510×460mm |
| 最大 PCB サイズ (オプション) | 610×460mm | 1,500×460mm | 1,200×510mm | 1,200×460mmまで |
| フィーダー容量(8mm) | 120ea | 120ea | 120ea | 120ea |
| ビジョンシステム | フライングビジョン | ステージビジョン | ステージビジョン | フライングビジョン |
| その他の SMT 関連製品
I.C.T は、SMT 組立機械を中心とした完全なプレミアム グレードの SMT 生産ラインを構築します。当社のポートフォリオには、基板の汚れのない状態を維持する真空ローダー、精密はんだペースト プリンター、壊れない接合部を形成するマルチゾーン リフロー オーブン、考えられるあらゆる欠陥を検出する最先端の AOI システムが含まれます。すべてのステーションは完全に統合されており、流れが中断されません。このトータル ソリューションは、歩留まりを劇的に向上させ、全体的なコストを削減し、自動車、医療、照明、家庭用電化製品の製造における最も厳しい条件下でも確実に機能します。完成した基板は、当社の包括的な計画と生涯にわたるサポートに支えられ、実際のアプリケーション向けに完全に準備されてラインから出荷されます。
| 製品名 | SMT 行の目的 |
|---|---|
| SMT行 | トルコの完全自動追跡可能なハイエンド SMT ライン。 |
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| 検査機 | SMT 検査装置 (AOI、SPI、X 線、ステンシル検査機など)。 |
| トレーサビリティ機器 | 生産データを記録および追跡します。 |
| カスタマーサクセスビデオ
タジキスタンでは、2 人の I.C.T エンジニアが大規模な LED 生産施設を立ち上げるために到着しました。クライアントは、複数の SMT 組立機械、さらに DIP、コーティング、ディスペンス、および専用の LED 電球組立ラインを備えた 2 つの完全な SMT ラインを受け取りました。このビデオでは、安全な荷降ろし、正確な設置、詳細なオペレーターのトレーニング、あらゆるタイプの LED 照明製品の初回生産の成功を記録しています。現地スタッフはすぐに機器を使いこなしました。お客様は、迅速な立ち上げと達成された卓越した品質を心から賞賛して締めくくりました。
| サービスとトレーニングのサポート
I.C.T は、すべての SMT 組立機械について、徹底した専門的なサービスとトレーニングを提供します。詳細な要件分析とカスタム ライン設計から始まり、その後、慎重な輸送、専門家による設置、集中的なオンサイト トレーニングが続きます。当社のエンジニアは世界中を飛び回り、即時の技術支援とプロセスの最適化を提供します。この完全なサポート システムは、すべての顧客に対して最小のダウンタイムと最大の長期パフォーマンスを保証します。
| お客様の声
お客様は、設置およびトレーニング中の I.C.T エンジニアのスキルと忍耐力を常に称賛しています。彼らは、SMT 組立機械の日々の信頼性を信頼しています。安全な梱包は長距離の旅行でもそのままの状態で耐えられ、弊社の対応チームが同日中に質問に回答します。ほとんどのクライアントは、優れた品質と実質的に廃棄物ゼロで大量生産を迅速に開始できると報告しています。
| 認証と規格
I.C.T は、品質と安全性を確認するすべての主要な国際認証を維持しています。当社は、欧州準拠の CE マーキング、環境責任の RoHS、厳格な管理システムの ISO9001、および独自のイノベーションを保護する多数の特許を取得しています。これらの認証情報により、すべてのお客様が、SMT 組立機械と当社のサービスが性能、安全性、持続可能性に関して最高の世界基準を満たしていることを保証します。
| I.C.T の会社と工場について
I.C.T は中国で独自の高度な研究開発および製造施設を運営しており、20 人の経験豊富なエンジニアを含む 89 人の専任専門家を雇用しています。 2012 年の設立以来、当社は急速に拡大し、現在では完全なエレクトロニクス製造ソリューションを 72 か国の 1,600 を超える顧客に提供しています。すべてのプロセスは厳格な品質検査と管理手順に従っており、信頼性の高い高性能機器が世界中の顧客に確実に届けられます。
