| コンパクトな SMT 配置ソリューション

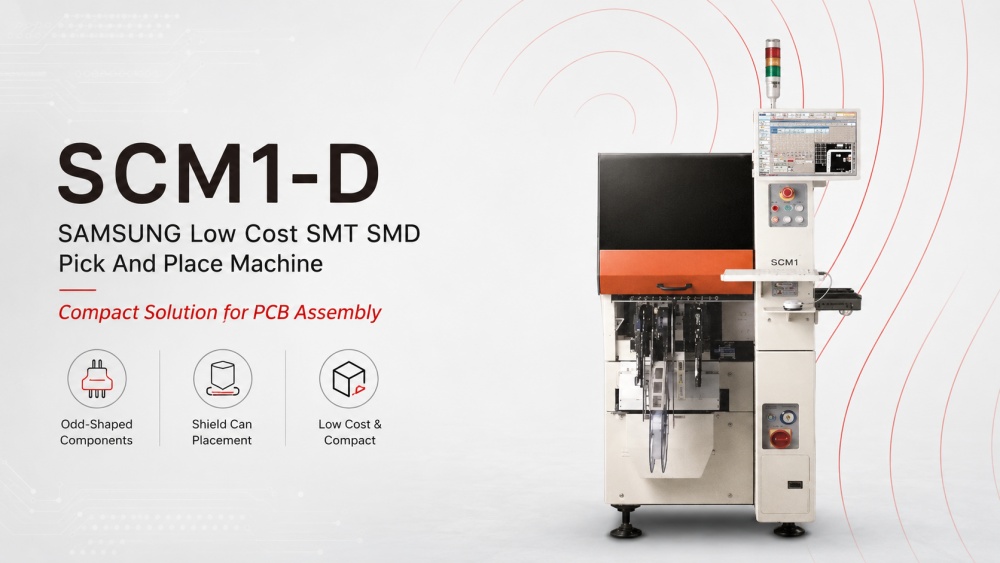

SCM1-D SAMSUNG 低コスト SMT SMD ピック アンド プレイス マシンは、シールド カンや異形コンポーネント用のスリムで実用的な配置ソリューションを必要とする PCB 組立工場向けに設計されています。コンパクトな機械で柔軟な生産能力と簡単な操作性を求めるお客様に最適です。シールド缶の装着検査やフィーダーの混用、オプションでテープカットにも対応します。スリムなボディにより、SMT のインライン領域が削減され、工場のスペースが限られている場合に役立ちます。低コストの SMT ピック アンド プレイス マシンとして、SCM1-D は工場が大型の高速マウンターに投資することなく特殊な部品の配置を処理できるように支援します。 I.C.T は、SMT の完全なライン計画、設置、トレーニング、生産テストもサポートできます。
| モデル紹介
高速モデル：SM471Plusチップマウンタ
SM471Plus は、SMT の生産ラインで安定かつ効率的に部品を配置するために使用される高速チップ マウンタです。チップコンポーネント、小型IC、および一般的なSMD部品を迅速に配置する必要がある工場に適しています。 SM471Plusは、単純な低コスト装置に比べ、スピード、ラインバランス、安定した量産性を重視しています。はんだペースト プリンタ、SPI、リフロー オーブン、AOI、および PCB ハンドリング マシンと連携して、完全な SMT プロセスを構築できます。 SCM1-D SAMSUNG 低コスト SMT SMD ピック アンド プレイス マシンを使い始めた後、より高い生産量が必要なお客様にとって、SM471Plus は、大規模な生産ニーズに対応するアップグレードされた配置オプションとして検討できます。
フレキシブル中速モデル：SM481Plus フレキシブルマウンタ
SM481Plus は、速度とコンポーネント範囲の両方を必要とする顧客向けの柔軟な SMT 配置マシンです。さまざまな SMD コンポーネントを処理でき、混合 PCB 生産に適しています。このモデルは、製品ラインに家庭用電化製品、制御ボード、LED ボード、電源ボード、または通信製品が含まれる場合によく使用されます。その価値は、配置速度だけでなく、安定した稼働、生産切り替えの容易さ、さまざまな PCB モデルへの適応性の向上にもあります。 PCB アセンブリ用の SMD ピック アンド プレース マシンを使用している工場の場合、SM481Plus は生産の柔軟性の向上に役立ちます。 I.C.T は、お客様のプロセスに応じて、この機械と印刷、検査、リフロー、および PCB のハンドリング システムを組み合わせることができます。
SM482Plus 多機能マウンタ
SM482Plus は、幅広いコンポーネント アプリケーション向けに設計された多機能装着機です。異なる種類のコンポーネントを同じ生産ラインに配置する必要がある工場に適しています。このモデルは、顧客がより複雑な BOM、より大きなコンポーネント、またはより多様な基板設計を備えた製品を生産する場合に役立ちます。多くの SMT アプリケーションの安定した配置をサポートし、完全な SMT ラインで他のマシンと一緒に使用できます。 SCM1-D をより上位の装置と比較しているお客様にとって、生産でより高い柔軟性とより高い配置能力が必要な場合には、SM482Plus が強力な選択肢となります。エレクトロニクス、自動車部品、産業用制御、その他の製造分野での PCB アセンブリをサポートできます。
DECAN L2 ロングボード ソリューション
DECAN L2 は、長い PCB および大型基板 SMT の生産向けに設計されています。 LED照明基板、長尺制御基板、自動車照明基板、産業用基板など、より大きな配置面積を必要とする製品に適しています。標準マウンターと比較して、DECAN L2 は、PCB 長さが重要な要件となる場合に、工場にさらなる柔軟性をもたらします。ロングボードプリンター、コンベア、リフローオーブン、AOI マシンと連携して完全な生産ラインを形成できます。特殊な基板サイズに対応する SAMSUNG ピック アンド プレース マシンまたはハンファのソリューションをお探しのお客様にとって、DECAN L2 は強力な選択肢となります。 I.C.T は、PCB のサイズ、容量、工場レイアウトに基づいたフルラインの設計に役立ちます。
| 仕様
| 仕様項目 | SCM1-D |
|---|---|
| 製品名 | SCM1-D ピックアンドプレイスマシン |
| マシンタイプ | 異形コンポーネントプレーサー |
| 応用 | PCB 組み立て / シールド缶の配置 / 異形部品の配置 |
| 主な機能 | シールド缶や特殊形状部品の配置 |
| スピード | 2,400 CPH、1 スピンドル / 3,000 CPH、2 スピンドル |
| 構造 | 1 ガントリー × 25 スピンドル |
| オプション構造 | 1 ガントリー × 1 スピンドル |
| PCBサイズ | 分。 L50×W50mm / 最大L295×W250mm |
| 機械幅 | 680mm |
| コンポーネントのサイズ | 1005～□45mm、H15mm |
| コンポーネントの認識 | 逆光認識 |
| 設置検査 | シールド缶設置検査 |
| プロダクションモード | デュアルレーン混合生産 |
| PCB 表面サポート | 同じPCB上面/下面の製作 |
| フィーダの種類 | 電動フィーダとエアフィーダの混在使用 |
| SMT ディスペンサー 頭 | ノズル 1 つと SMT ディスペンサー 1 つ |
| テープカッター | 内蔵テープカッター、オプション |
| ラベルフィーダー | オプション |
| 主な利点 | 低コスト、コンパクトサイズ、柔軟な異形コンポーネントの配置 |
| 仕様項目 | HM520 HS | HM520 MF |
|---|---|---|
| モデル | HM520HS | HM520MF |
| マシンタイプ | 高速モジュラーマウンタ | 多機能モジュラーマウンター |
| 構成 | 20スピンドル×2ガントリー | 6スピンドル×2ガントリー |
| 配置速度 | 80,000CPH | 60,000CPH |
| 配置精度 | ±25 μm @ Cpk ≥ 1.0、チップ | ±40 μm @ Cpk ≥ 1.0、チップ / ±30 μm @ Cpk ≥ 1.0、IC |
| コンポーネントの範囲 | 0201～□6mm | 0402～□55mm |
| 機械寸法 | L 890 × D 2,370 × H 1,930 mm | L 890 × D 2,370 × H 1,930 mm |
| 主な利点 | 高速チップ部品実装 | 柔軟な混合コンポーネントの配置 |
| 推奨アプリケーション | 小型チップ部品の量産化 | より幅広い種類のコンポーネントとより大きな部品による生産 |
| パラメータ | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| 装着速度（最適） | 78,000CPH | 40,000 cph | 30,000CPH | 56,000CPH |
| スピンドルの数 | 10 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (2 ガントリー) |
| 装着精度（チップ） | ±40μm(0402) | ±40μm(0402) | ±40μm(0402) | ±28μm(03015) |
| 配置精度 (IC) | ±50μm | ±30μm | ±30μm | ±25μm |
| コンポーネントの範囲 | 0402～□14mm(H12mm) | 0402～□42mm(H15mm) | 0402～□55mm(H15mm) | 0402～□21mm（H12mm、オプションで最大□55mm） |
| 最大 PCB サイズ (標準) | 510×460mm | 460×400mm | 740×460mm | 510×460mm |
| 最大 PCB サイズ (オプション) | 610×460mm | 1,500×460mm | 1,200×510mm | 1,200×460mmまで |
| フィーダー容量(8mm) | 120ea | 120ea | 120ea | 120ea |
| ビジョンシステム | フライングビジョン | ステージビジョン | ステージビジョン | フライングビジョン |
| その他の SMT 関連製品
I.C.T は、{[t21] を超えた完全な高品質の SMT ラインを提供します } ピック アンド プレース マシン。当社の 完全な PCBA 生産ソリューションには、 基板処理用 の真空ローダー、正確な塗布のための, 自動はんだペースト プリンター 、強力なはんだ付けのための マルチゾーン リフロー オーブン 、欠陥を検出するための 高度な AOI システムが 含まれます。これらのマシンは、緊密で効率的なラインでシームレスに連携して動作します。このセットアップは、自動車、医療、照明、家庭用電化製品などの要求の厳しい業界に、高歩留まり、低コスト、信頼性の高いパフォーマンスを提供します。ボードは実際に使用できる状態で出荷されます。私たちは、お客様の理想的な SMT 生産システムを構築するための完全なプランニングとサポートを提供します。
SCM1 -D SAMSUNG 低コスト SMT SMD ピック アンド プレイス マシンは、 他の SMT 生産マシンと併用して、より完全な PCB 組み立てプロセスを形成できます。 I.C.T は、SMT ローダー、自動ステンシル印刷機、SPI 機械、PCB コンベア、SMT マウンター、リフロー炉、AOI 検査機、PCB ルーター、および PCBA 洗浄機を提供できます。これらの機械は、PCB のロード、はんだペースト印刷、ペースト検査、部品配置、はんだ付け、光学検査、パネル取り外し、洗浄までのプロセスをカバーします。シールド缶や異形部品の配置にSCM1-Dを使用している工場では、関連する設備のマッチングを慎重に行う必要があります。優れた SMT ラインはチームのようなものです。1 台のマシンだけではゲーム全体を進めることはできません。
| 製品名 | SMT 行の目的 |
|---|---|
| ターンキー SMT 生産ライン | トルコの完全自動追跡可能なハイエンド SMT ライン。 |
| SMT マガジンローダー | 裸の PCB を行に自動的にロードします。 |
| 自動PCB ステンシルプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| SMT 自動チップマウンタ | コンポーネントを PCB に正確にマウントします。 |
| SMD リフロー炉 | はんだを溶かして強固な接合を形成します。 |
| PCB検査装置 | SMT 検査装置 (AOI、SPI、X 線、ステンシル検査機など)。 |
| トレーサビリティ機器 | PCBA レーザーマーキングマシン などの生産データを記録および追跡します |
| 顧客成功ビデオ
I.C.T は、コンピュータのマザーボード、SSD、メモリ製品、および関連電子製品のための大規模な電子機器製造工場を建設したウズベキスタンの顧客に技術サポートを提供しました。プロジェクトの初期段階からインストール、デバッグ、実稼働テストに至るまで、I.C.T チームはお客様と緊密に連携して、SMT と DIP ラインの両方がスムーズに動作するよう支援しました。 SMT ラインには、I.C.T-5151 ステンシル プリンター、4 台の SMT 配置機、Lyra シリーズ リフロー オーブン、SPI、AOI、および PCB ハンドリング システムが含まれています。 DIP ラインには、手動挿入ライン、JUKI 異形挿入機、I.C.T-Acrab350 ウェーブはんだ付け機、コンベア システムが含まれていました。テスト後、お客様は I.C.T のサービス、応答速度、機器の品質に関して肯定的なフィードバックをいただきました。
| サービスとトレーニングのサポート
I.C.T は、SCM1-D SAMSUNG 低コスト SMT SMD ピック アンド プレイス マシンまたは完全な SMT 生産ラインを選択するお客様に完全なサポートを提供します。納品前に、当社のチームが PCB のサイズ、コンポーネントの種類、生産能力、工場スペース、プロセス フローの確認をお手伝いします。機器の到着後、I.C.T のエンジニアは、設置、機械の調整、ソフトウェアのセットアップ、プログラムの指導、製造テスト、オペレーターのトレーニングをサポートできます。 SCM1-D の場合、トレーニングには、シールド缶の配置セットアップ、フィーダーの使用、配置検査、テープ カッター オプション、日常のメンテナンス、および基本的なトラブルシューティングが含まれます。また、SCM1-D がプリンター、コンベア、SPI、AOI、リフロー オーブン、その他の SMT マシンとどのように連携するかをお客様が理解できるように支援します。
|お客様の声
設備供給だけでなく実際の工場運営までサポートしているため、多くのお客様にI.C.Tをお選びいただいております。海外プロジェクト中、顧客は当社のエンジニアの明確なトレーニング、患者とのコミュニケーション、迅速な問題解決をよく称賛します。また、機械の品質、安定したテスト、丁寧な梱包、迅速なアフターサービスについても肯定的なフィードバックを与えています。 SMT プロジェクトの場合、1 つのマシンの問題がライン全体に影響を及ぼす可能性があるため、迅速なサポートが非常に重要です。 I.C.T は、設置、試作、初期の量産中にお客様と緊密なコミュニケーションを保ちます。異形コンポーネント ピック アンド プレイス マシンを選択したお客様にとって、このサポートはプロジェクトのリスクを軽減し、生産の開始をよりスムーズにするのに役立ちます。
|認証と規格
I.C.T は、製品の安全性、品質管理、長期的な信頼性に重点を置いています。当社の機器と SMT ライン ソリューションは、CE、RoHS、ISO9001、関連特許文書などの一般的な認証要件をサポートできます。これらの証明書は、顧客が機器の安全性、製造管理、工場の品質管理を評価するのに役立ちます。出荷前に、I.C.T は機械の動作、電気的性能、外観、付属品、およびパッキンの保護をチェックします。海外輸送の場合、長距離輸送後に機械が安全に到着する必要があるため、安定した梱包も非常に重要です。顧客が SCM1-D、シールド缶配置機、または完全な SMT 生産ラインを選択した場合でも、I.C.T は納品前に厳格なテストと品質プロセスに従います。
| I.C.T の会社と工場について
I.C.T は、SMT、DIP、コーティング、ディスペンス、はんだ付け、検査、および PCB の取り扱い機器の経験を持つ、ワンストップの SMT ファクトリー ソリューション プロバイダーです。当社には独自の研究開発、生産、エンジニアリング、サービスチームがあります。長年にわたり、I.C.T は急速に成長し、80 か国以上で 1,700 を超える顧客にサービスを提供してきました。当社の工場では、出荷前に厳格な品質管理と機械テストプロセスに従っています。新しい PCB 組立工場を構築するお客様に対して、I.C.T は機械の選択、ライン レイアウト、プロセス計画、設置、トレーニング、長期技術サポートを提供できます。 SCM1-D SAMSUNG 低コスト SMT SMD ピック アンド プレイス マシンを使用すると、お客様は特殊なコンポーネントを配置するためのより柔軟な SMT プロセスを構築できます。
