PCBパネル化とボリュームがアセンブリコストにどのように影響するかは、製造費用を削減し、効率を高めるために重要です。ハードウェアのスタートアップであろうとSourcing Managerであろうと、パネル化、注文量、および生産戦略がどのように低いPCBアセンブリコストがどのように廃棄物を最小限に抑えながら収穫量を最大化するのに役立ちます。このガイドでは、スマートパネルの設計、ボリューム計画、およびプロセスアライメントがPCB生産ラインを最適化する方法を探ります。品質と速度を維持しながら、PCBコストを制御するための実用的で実用的なヒントを発見します。
パネル化は、PCB製造の手法であり、複数のボードが単一のパネルに結合されます。この方法は、生産スループットを改善し、処理コストを削減し、処理中の小さなボードを保護します。ボードを組み合わせることにより、メーカーはPCB材料の使用を最適化し、効率を向上させることができます。
パネル化は、アセンブリにいくつかの利点を提供します。 1回の実行で複数のボードを処理することにより、SMTの配置が高速になります。処理の減少と効率的なデパン化時間を節約し、コストを削減します。さらに、より良い材料利用はユニットごとのコストを削減し、小規模および大規模な生産ランの両方で費用対効果が高くなります。
パネル化方法には、Vスコアリング、タブルーティング、およびソリッドタブパネル化が含まれます。各方法には長所と短所があります。
Vスコアリング：縁に沿ってV字型の溝を切り、分離を容易にします。ストレスに耐えることができるボードに適しています。
タブルーティング：小さなタブを使用してボードをまとめて、きれいな分離を可能にします。敏感なボードに最適です。
ソリッドタブパネル化：より強力なタブは、より大きなボードに最適な追加のサポートを提供します。分離するには、より多くの努力が必要です。

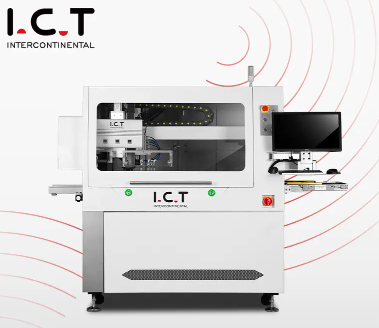

デパネル化は、個々のボードをパネルから分離するプロセスです。オプションには、マニュアルおよびマシンのデパンリングが含まれます。分離中にボードのストレスを管理することは、損傷を避けるために重要です。コストと回避保護のバランスをとることで、効率的で信頼できる生産が保証されます。
| Method | Pros | Cons |
|---|---|---|
| Vスコアリング | 堅牢なボードに適した簡単な分離 | 敏感なボードに理想的ではなく、ストレスを引き起こす可能性があります |
| タブルーティング | 敏感なボードに適した清潔な分離 | より複雑なセットアップ、より高い初期コスト |
| ソリッドタブパネル化 | 強力なサポート、大規模なボードに最適です | より高い人件費を分離するためにより多くの努力が必要です |
パネル化を理解することにより、メーカーはコストと効率のためにプロセスを最適化できます。
規模の経済を使用して、ユニットあたりのコストが大きい量が大きくなります。製造業者は、より多くのボードにセットアップコストを広め、個々の価格設定を削減します。アセンブリハウスは、フィーダーセットアップ、マシンプログラミング、およびオペレーターのキャリブレーション時間を節約します。
大量注文はパネル化効率を改善し、製造業者がボードをネストしてスクラップを最小限に抑えることができます。パネルごとにより良い材料収量を獲得し、FR-4廃棄物を削減します。
たとえば、250mm x 250mmのパネルに10個の小さなボードをパネル化すると、未使用のエリアが残る場合があります。 50のボードにスケーリングすることで、エンジニアはほぼすべての基板空間を使用してレイアウトを最適化できます。廃棄物の減少は、廃棄および保管コストを削減し、隠れた費用を削減しながらワークショップを整理し続けます。
生産が適切にスケジュールされていない場合、大量注文のリスクリードタイムを延長します。マシンにはより長い連続的な実行が必要であり、PCB製造業者は大規模なジョブを優先します。配信のバランスを取るには、注文を計画したバッチにセグメント化し、ずらしてスケジューリングを使用します。部分的な出荷は、ボリュームの価格設定を活用しながら、重要なビルドのラインの飢vを回避するのに役立ちます。
柔軟なリードタイム戦略は、サプライチェーンを調整し、ハイミックス環境での生産ボトルネックを削減します。
低ミックスの大量のビルドは、プログラミングとフィーダーのセットアップを簡素化し、切り替え廃棄物を削減します。マシンは、頻繁にダウンタイムなしで生産性を維持します。ハイミックス、低容量注文は、切り替え頻度を増やし、フィーダー、プログラム、およびステンシルスイッチとしてアイドル時間を引き上げます。計画されていない場合、効率に影響します。
| Aspect | High-Mix、低音量の | 低いミックス、大量の |
|---|---|---|
| 切り替え頻度 | 高い | 低い |
| マシンダウンタイム | より高い | より低い |
| ユニットごとのアセンブリコスト | より高い | より低い |
これらのトレードオフを理解することで、チームはプロジェクトの需要を満たしながらPCBアセンブリコストを制御するための最良の戦略を選択することができます。
効果的なパネルレイアウトは、材料の廃棄物を大幅に削減します。奇妙な形のPCBを一緒にネストすることにより、メーカーは材料の利用を最大化できます。たとえば、適切に設計されたパネルは、材料コストを最大15％削減できます。これは、大量の生産走行に特に重要であり、ユニットあたりのわずかな節約でも大幅なコスト削減になる可能性があります。
パネル化により、ボードごとの手動タッチの数が減り、大幅な労働力の節約につながります。手動相互作用が少ないと、労働時間が短くなり、人為的エラーのリスクが低下します。さらに、SMT中の荷重とアンロード時間が最小化されます。これにより、大量生産量で人件費が20％削減され、プロセスがより効率的で費用対効果が高くなります。
パネル化されたボードは、テストプロセスを合理化し、自動光学検査（AOI）、回路内テスト（ICT）、および機能テストをより効率的にします。複数のボードを同時にテストすることにより、メーカーは個々のボードテストに関連する時間とコストを削減できます。これにより、検査コストを最大30％削減することができ、費用を最小限に抑えながら高品質の出力を確保できます。
デパネル化方法は、コストとリスクに大きな影響を与えます。 Vスコアリングは安価な方法ですが、ボードにストレスを引き起こす可能性があり、潜在的に損傷につながる可能性があります。タブのルーティングはより高価ですが、ボードでは穏やかで、分離中の損傷のリスクが軽減されます。不適切なデパン化は、スクラップレートを増加させ、パネル化を通じて達成されたコスト削減の一部を無効にする可能性があります。全体的な節約を最大化するためには、コストとリスクのバランスをとることが重要です。
| アスペクト | コスト影響の | 例の |
|---|---|---|
| 物質的な節約 | 効果的なレイアウトは廃棄物を削減し、材料コストを削減します。 | 適切に設計されたパネルは、材料コストを最大15％削減できます。 |
| 労働貯蓄 | 手動のタッチが少なく、積み込み/積み降ろしが人件費を削減します。 | 人件費は、大量生産量で20％削減できます。 |
| テスト効率 | 合理化されたテストプロセスユニットあたりの検査コストが低くなります。 | テストコストは、ボリューム生産で30％減少する可能性があります。 |
| デパネル化コスト | Vスコアリングはより安価ですが、リスクが高いです。タブルーティングはコストがかかりますが、より安全です。 | 適切な方法を選択すると、スクラップを防ぎ、コスト削減を確実にすることができます。 |
これらの要因を理解することにより、メーカーはパネル化のコスト削減を計算し、生産プロセスを最適化するための情報に基づいた決定を下すことができます。各側面は、高品質の出力を維持しながらコストを削減するための特定の機会を提供します。
パネル設計は、アセンブリ機器の機能に合わせる必要があります。パネルレイアウトがコンベアと備品の寸法と要件に一致することを確認してください。効率的なデパネルのためのブレイクアウェイタブの設計は、分離中の手動労働と潜在的な損傷を大幅に減らすことができます。たとえば、V字型のブレイクアウェイタブを使用すると、デパンレリングプロセスがよりスムーズになり、より信頼性が高くなります。
パネルサイズは、コストを最適化する上で重要な要素です。ピックアンドプレイス、リフロー、AOIマシンのサイズ制限を考えてください。特大のパネルには、手動介入、人件費の増加、効率の低下が必要になる場合があります。機器の最適なサイズの範囲内にパネルを保持することにより、スムーズな自動化を維持し、手動処理の必要性を減らすことができます。たとえば、マシンの機能内によく適合するパネルサイズは、スループットを最大25％改善できます。
パネル化方法の選択は、生産量に基づいている必要があります。小さなプロトタイプの場合、Vスコアリングはしばしば十分で費用対効果が高い。ただし、大量の実行の場合、タブルーティングは一般的に穏やかな分離プロセスを提供し、ボードの損傷のリスクを減らします。 Vスコアvs.タブのルーティングをいつ使用するかを理解すると、コストと品質の両方に大きな影響を与える可能性があります。たとえば、タブルーティングは、大量生産の実行でスクラップレートを最大10％引き下げることができます。
| アスペクト | 考慮の | 例 |
|---|---|---|
| パネルデザインの調整 | コンベアとフィクスチャーの機能を備えたデザインを一致させます。 | v字型のブレイクアウェイタブを使用して、簡単にデパーンするようにします。 |
| パネルサイズのバランス | 手動の介入を避けるために、パネルが機械機能に合わせていることを確認してください。 | パネルを機械のサイズに保持して、自動化効率を維持します。 |
| パネル化方法の選択 | 小規模な実行にはVスコアを選択し、タブルーティングを大量に選択します。 | プロトタイプ用のVスコア、生産用のタブルーティングは、スクラップを減らすために実行されます。 |
これらの設計要因を慎重に検討することにより、メーカーはコストと効率の両方でパネル化を最適化できます。各選択肢は、生産の流れと最終コストに影響を与え、節約を最大化し、高品質の出力を維持するために十分な情報に基づいた意思決定を行います。
パネル化により、材料の利用を改善し、取り扱いを減らすことにより、アセンブリコストが削減されます。複数のボードを1つのパネルに組み合わせると、材料の使用が最大化され、廃棄物が減少します。ボードごとの手動タッチが少ない人件費は低くなります。効率的なデパン化方法も時間を節約し、エラーを減らします。
はい、パネル化は少量の注文に有益です。アセンブリプロセスを合理化し、より効率的にします。ボードが少ない場合でも、パネル化によりセットアップ時間が短縮され、材料の使用が改善されます。これにより、特に自動化された機器を使用する場合は、コスト削減につながる可能性があります。
最適なパネル化方法は、設計と生産のニーズに依存します。 Vスコアリングは、小さくて堅牢なボードやプロトタイプに適しています。タブルーティングは、より大きく、より敏感なボードに適しています。ソリッドタブパネル化は、大規模なボードに追加のサポートを提供しますが、分離するためにより多くの努力が必要です。
注文量を増やすと、大幅なコスト削減につながる可能性があります。より多くのボリュームは、規模の経済を通じてユニットごとのコストを削減します。セットアップコストは、より多くのユニットに広がり、個々のコストを削減します。材料の利用も改善され、廃棄物が減少します。たとえば、大規模な注文では、ユニットごとのコストが少ないものと比較して20％削減される場合があります。
適切なパネル設計をスキップすると、コストの増加と生産遅延につながる可能性があります。設計が不十分なパネルは、材料の廃棄物、より高い人件費、およびスクラップ率の向上を引き起こす可能性があります。不適切なデパン化は、ボードを損傷し、再加工またはスクラップにつながる可能性があります。適切なパネル設計により、効率的な生産とコスト削減が保証されます。
PCBパネル化とボリュームインパクトアセンブリコストが、生産を最適化するためにどのように重要であるかを理解します。材料の節約や労働効率から適切なパネル化方法の選択まで、各要因はコストの削減と速度の向上に役割を果たします。 PCBの生産を強化したい場合は、 Dongguan ICT Technology Co.、Ltdのような専門家との提携を検討してください。
