ピックアンドプレイスのボトルネックは、プリント基板アセンブリの収益性を直接的に殺します。あなたは、生の配置速度、切り替えの機敏性、妥協のない製品品質の間のバランスと常に格闘します。間違った表面実装技術プラットフォームを選択すると、大幅なダウンタイム、高いスクラップ率、および配置エラーが発生します。大量のマシンを高混合環境に強制的に導入すると、セットアップの遅延が確実に発生します。持続的な大量生産のためにアジャイル プラットフォームを実行すると、生産量が低下します。

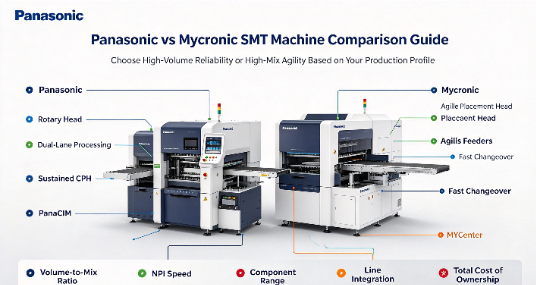

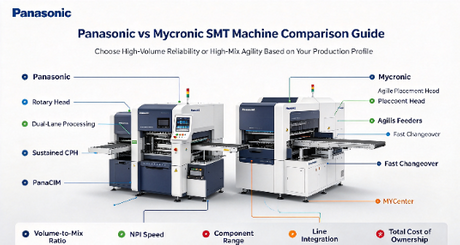

Panasonic と Mycronic SMT マシン を評価すること は、実際の生産要件、長期信頼性、ラインの互換性を検討することを意味します。パナソニックは、大規模な実行に対して持続的な超高速スループットを提供します。 Mycronic は、動的なスケジュールに対する迅速な切り替えとコンポーネントの極めて柔軟な柔軟性を提供します。実際の運用データに基づいて生産効率を最適化できるように、アーキテクチャの違い、ソフトウェア エコシステム、ラインの互換性を詳しく説明します。
生産プロファイルの調整: パナソニックは一般に、持続的な超高速スループットを必要とする大量少量混在 (HVLM) 環境に優れていますが、Mycronic は多品種少量 (HMLV) の機敏性と迅速な切り替えを目指して設計されています。
ソフトウェアとエコシステム: Mycronic のソフトウェア スイートはシームレスな NPI (新製品導入) と在庫管理を優先する一方、パナソニックの PanaCIM はエンタープライズ レベルのライン制御と継続的な生産監視に重点を置いています。
統合の現実: どちらかの SMT マシンを評価するには、シームレスなインラインまたはアイランド構成を確保するために、既存のスクリーン プリンタ、リフロー オーブン、MES (製造実行システム) との互換性を評価する必要があります。
ベンダーのサポートと信頼性: 長期的な成功は、メーカーのグローバル サービス ネットワーク、SLA オプション、および継続的な運用ストレス下でのハードウェアの信頼性に大きく依存します。
目次

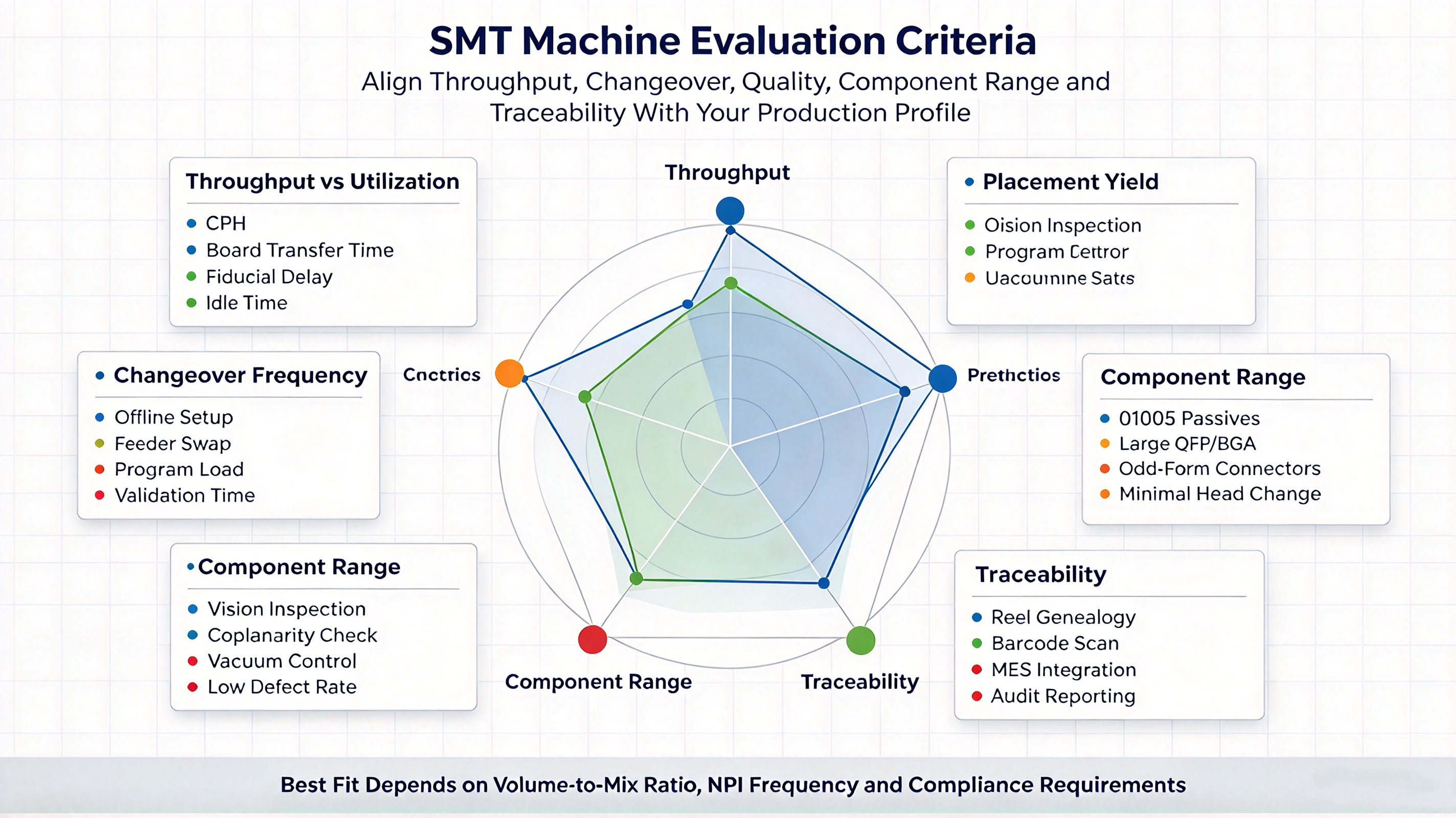

理論上の配置速度は、IPC-9850 規格を使用した 1 時間当たりのコンポーネント数 (CPH) のベースラインを提供します。ただし、理論上の CPH が実際の工場生産高を反映することはほとんどありません。真の生産効率はライン稼働率に依存します。 100,000 CPH を誇るマシンでも、複雑なセットアップ中に何時間もアイドル状態のままでは意味がありません。 を評価するには SMT マシン 、現実世界のスループットを計算する必要があります。基板の搬送時間、基準認識の遅延、ノズル交換間隔を考慮する必要があります。大容量環境では、持続的な CPH が必要です。多品種の施設では、頻繁に生産が停止しても、高い稼働率を維持することが優先されます。連続した自動車用基板ラインを稼働させる場合、ヘッドを常に動かし続ける必要があります。プロトタイプのバッチを実行するときは、ジョブの完了から数分以内にマシンをバックアップして実行する必要があります。
毎日の製品切り替えの回数によって、必要なフィーダーの容量とソフトウェアのセットアップ速度が決まります。シフトごとに 10 個の異なるアセンブリを実行している施設では、切り替え時間が主なボトルネックになります。成功は、オペレータがフィーダ バンクを交換し、新しい配置プログラムをロードし、コンポーネントの値を検証できるかどうかにかかっています。オフライン セットアップ機能を備えて設計されたマシンでは、オペレータは現在のジョブの実行中に次のジョブを準備できます。これにより、マシンのダウンタイムが大幅に短縮されます。フィーダのアーキテクチャは、このメトリクスに直接影響します。かさばるフィーダーや複雑なフィーダーは、移行プロセスを遅くします。新しいジョブのたびにオペレータがテープのスプライスとリールの確認に 30 分を費やすと、稼働率は急激に低下します。
高い配置速度によって製品の品質が損なわれてはなりません。人口が密集した PCB を再加工すると、信頼性が低下し、労働時間が無駄になります。最新のプラットフォームでは、高度なビジョン システム、リアルタイムのエラー修正、および共平面性チェックを利用して、高い配置歩留まりを維持しています。成功基準には、曲がったリードを検出し、配置前にコンポーネントの方向を確認し、基板のわずかな反りを自動的に調整する機械の機能が含まれます。不合格率はゼロ付近に維持する必要があります。これには、ノズル先端での堅牢な機械的安定性と正確な真空制御が必要です。コンポーネントの落下や 0402 抵抗器の歪みは、自動光学検査 (AOI) ステーションでダウンストリームの悪夢を引き起こします。
小型化はアセンブリハードウェアの限界を押し広げ続けています。有能なプラットフォームは、01005 や 0201 メトリック チップなどのマイクロ コンポーネントを絶対的な精度で処理する必要があります。同時に、マシンは大型の異形コネクタ、重いインダクタ、および背の高い電解コンデンサに対応する必要があります。成功は、過剰な手動介入を必要とせずに、この広大なコンポーネント範囲を管理できる機器の能力によって決まります。標準の生産フローを中断するカスタム ノズルや特殊な配置ヘッドは避けたいと考えています。 45mm BGA を配置するために機械で手動ヘッド交換が必要な場合、貴重な生産時間が失われます。
医療機器、航空宇宙、自動車製造などの規制部門では、部品レベルの厳格なトレーサビリティが必要です。成功基準には、特定のボードのシリアル番号でどのコンポーネント リールが使用されたかを正確に記録するマシンのソフトウェア機能が含まれます。これには、バーコード スキャナ、インテリジェント フィーダ、工場 MES ネットワークとのシームレスな統合が必要です。システムは、オペレータが間違ったリールをロードすることを防止する必要があります。厳格な業界コンプライアンス監査を満たすために、配置プロセス全体を文書化する必要があります。監査人が特定のマイクロコントローラーの配置履歴を要求した場合、ソフトウェアはそのレポートを即座に生成する必要があります。
パナソニックは、ロータリーヘッド技術と厳格なモジュール性を中心にプラットフォームを設計しています。中心となる哲学は、継続的で中断のない配置に重点を置いています。回転ヘッドを使用すると、複数のノズルでコンポーネントを同時にピックし、迅速に連続して配置できます。これにより、一部のリニア システムに固有の開始/停止動作が回避されます。この機械的アプローチにより、高速での振動が最小限に抑えられ、大規模な生産作業中に一貫した精度が保証されます。モジュラー設計により、施設は量の需要の増加に応じて特定の配置または分配モジュールを追加することでラインを拡張できます。不必要な柔軟性に過剰投資することなく、正確なスループット要件に一致するラインを構築できます。
持続的な高速配置が主な目標である場合、パナソニックのアーキテクチャが優れています。デュアル レーン処理の統合により、マシンは 2 つの同一のボードを同時に実装したり、2 つの異なるボードを非同期で処理したりすることができます。これにより、基板転送のボトルネックが解消されます。ロータリー装着ヘッドは、標準的な受動部品が高密度に混在している場合でも、CPH 定格を維持します。剛性ガントリー システムと高度なリニア モーターは、積極的な加速プロファイルで配置ヘッドを駆動します。工場の床面積 1 平方メートルあたりの生産量を最大化します。週に数百万個の 0201 コンデンサを配置する必要がある場合、このアーキテクチャは負荷を簡単に処理します。
パナソニックは、AI による配置補正を統合して、継続的な運用ストレス下でも信頼性を維持します。マシンは配置データをリアルタイムで監視します。基板の位置合わせやコンポーネントの変動における微細なずれを自動的に調整します。機械工学では、熱膨張や振動に耐える堅牢で耐久性の高い鋳物に焦点を当てています。このインテリジェントなコミュニケーションは生産ライン全体に広がります。機械はデータをスクリーン印刷機にフィードバックして、配置不良が発生する前にはんだペーストのオフセットを修正します。オペレーターの介入を最小限に抑えながら、一度にシフトごとに実行される自動修正ラインが得られます。
インテリジェントなフィーダー システムは、バルク コンポーネントを処理して中断のない操作を実現します。パナソニックは、スプライスフリーの動作機能を活用しています。オペレータは、機械を停止せずに、コンポーネントの新しいリールを期限切れのリールに取り付けます。フィーダーカートにより、迅速な交換が可能になります。オペレーターは、事前検証済みコンポーネントのまったく新しいバンクを操作します。このアーキテクチャは連続製造をサポートします。マシンは、単一の製品ファミリーで数日または数週間稼働します。セットアップの解体に費やす時間が減り、基板をリフロー オーブンに通す時間を増やすことができます。
パナソニックのエコシステムは、生産量が収益性を左右する環境で成功します。家庭用電化製品、スマートフォン、自動車制御モジュール、および LED 照明アレイを製造する受託製造業者や OEM 製造業者は、このアーキテクチャから多大な恩恵を受けます。これらの施設では頻繁に切り替えが行われず、エンタープライズ グレードの継続的な信頼性が求められます。機械は年中無休で稼働します。これらは、大量、少量の生産戦略にとって最適な選択肢となります。金曜日の生産スケジュールが月曜日と同じように見える場合でも、パナソニックは必要な安定性を提供します。
Mycronic は、極めて高い柔軟性とソフトウェア主導のセットアップに重点を置いて組み立てに取り組んでいます。エンジニアリング哲学では、いつでも、どのボード上でも、あらゆるコンポーネントを処理できる能力を優先します。 Mycronic は、巨大なロータリー ヘッドに依存するのではなく、高度なツール バンクと組み合わせた非常に機敏な配置ヘッドを利用しています。このアーキテクチャは、独自のジェット印刷技術と統合されています。施設では、新しい基板リビジョンごとにカスタム ステンシルを必要とせずに、はんだペーストをオンザフライで塗布します。ステンシル調達の遅れがなくなり、ベアボードを受け取ったその日にプロトタイプの構築を開始できます。
Agilis フィーダ システムは、Mycronic の切り替えの最適化を推進します。これらのフィーダには複雑な可動部品がありません。彼らはテープを進めるために機械に依存しています。オペレーターは、工具やテープの接続を必要とせずに、新しいリールをフィーダーに数秒でロードします。ソフトウェア中心のアプローチにより、包括的なオフラインセットアップが可能になります。オペレーターは、機械が別の製品をアクティブに構築している間に、機械をプログラムし、コンポーネントの値を検証し、Agilis フィーダーをマガジンにロードします。このアーキテクチャにより、新製品の導入時のダウンタイムが最小限に抑えられます。完了したジョブを新しいプロトタイプに数時間ではなく数分で交換できます。
Mycronic は、高度なオンザフライ ビジョン システムを利用しています。配置ヘッドに直接取り付けられたカメラは、コンポーネントがフィーダーから基板に移動するときにコンポーネントを検査します。これにより、標準部品を撮影するために固定の上向きカメラまで移動する必要がなくなります。このエコシステムの統合は、配置プラットフォームと Mycronic の 3D SPI および AOI ソリューションの組み合わせまで拡張されます。機械は検査データを共有します。これらは、ライン全体の品質を向上させ、潜在的な欠陥の傾向に自動的にフラグを立てる閉ループ システムを作成します。基板がリフロー炉に入る前に配置エラーを発見します。
Mycronic プラットフォームは、特殊な配置ヘッドや大規模な機械的再構成を必要とせずに、膨大な種類のコンポーネントを処理します。マシンは、01005 パッシブの配置から大型 QFP、BGA、および奇数形式のコネクタへの配置にシームレスに移行します。インテリジェントなツールバンクは、ソフトウェアプログラムに基づいて数秒で自動的にノズルを交換します。この多用途性により、さまざまな部品表を含む非常に複雑な基板を 1 回のパスで組み立てることができます。異形部品の場合は、基板を二次ハンド配置ステーションにルーティングする必要はありません。
Mycronic プラットフォームは、生の CPH よりも最大限の俊敏性を必要とする施設に適合します。航空宇宙、防衛、医療プロトタイピング、および特殊な産業用制御を専門とする受託メーカーは、このプロファイルに完全に適合します。これらの環境では、毎日複数回の切り替えが行われ、複雑なボードを小さなバッチで構築し、絶え間ない設計の改訂に直面しています。このアーキテクチャは、1 つの複雑な製品からまったく別の製品に数分で移行できるため、多品種少量の運用には不可欠です。生産スケジュールが 1 日に 3 回変更される場合でも、Mycronic はスピンドルを回転させ続けます。
パナソニックは、剛性フレームとロータリー ヘッドを使用して高い配置速度と精度を維持し、大量の標準コンポーネントに適しています。 Mycronic は生の速度は低くなりますが、広範囲の複雑なコンポーネントにわたって安定した精度を維持します。どちらも高度なビジョン システムを使用してコンポーネントを検査し、配置不良を減らします。
パナソニックでは、オフラインで準備できるフィーダーカートを使用しているため、繰り返しの大量生産に適しています。 Mycronic は、Agilis フィーダーとソフトウェア ベースのセットアップを使用して、より迅速な製品変更をサポートします。 CAD および BOM データをインポートし、フィーダーの読み込みを簡素化し、最初の製品の生産をスピードアップすることができるため、頻繁に行われる NPI やプロトタイプの作業をより柔軟に行うことができます。
Panasonic PanaCIM は、工場全体の生産管理、資材管理、MES 統合、予知保全に重点を置いています。 Mycronic MYCenter は、迅速なセットアップ、コンポーネント インベントリ、NPI 管理に重点を置いています。 PanaCIM は大規模な生産管理向けに設計されており、MYCenter は柔軟な生産と頻繁な切り替えをサポートします。
パナソニックは通常、高速デュアルレーン処理を通じて平方メートルあたりより高い CPH を提供しますが、フィーダー カートとオフライン セットアップ エリアには追加のスペースが必要です。 Mycronic のコンパクトな Agilis フィーダは、必要な保管スペースが少ない一方で、平方メートルあたりの生産量は低い可能性があります。選択は、工場が最大出力を優先するか、柔軟なセットアップを優先するかによって異なります。
パナソニックは、スペアパーツ、長期サービス、継続的な生産環境をサポートする大規模なグローバル サービス ネットワークを備えています。 Mycronic は、ソフトウェア エコシステムと密接に連携した専門的な技術サポートとリモート診断を提供します。どちらもマシンの長期稼働をサポートしますが、サービス モデルはさまざまな生産ニーズに合わせて設計されています。
特徴・属性 | パナソニック アーキテクチャー | マイクロニックアーキテクチャ |
|---|---|---|
主な強み | 持続的な超高速スループット | 極めて優れた切り替えの機敏性と柔軟性 |
フィーダーシステム | インテリジェントなカートベースのスプライスフリー操作 | Agilis 個別フィーダー、工具不要のローディング |
NPI 速度 | 適度;カートの準備が必要です | 非常に速いです。ソフトウェア主導のセットアップ |
コンポーネントの範囲 | 素晴らしい;モジュール式精密ヘッドを使用 | 広大な;ヘッドを変更せずに奇数形式を処理します |
ソフトウェアの焦点 | PanaCIM: エンタープライズライン制御と MES | MYCenter: 迅速なセットアップと在庫追跡 |
理想的な環境 | 大容量、低混合 (HVLM) | 多品種少量生産 (HMLV) |
新しいプラットフォームを導入すると、プログラミングと操作の学習が必要になります。パナソニックのシステムでは、オペレーターが複雑なカート管理、継ぎ目のないリロード技術、エンタープライズ ソフトウェア ナビゲーションを理解する必要があります。 Mycronic システムでは、オペレータがソフトウェアを多用するインターフェイスと独自のフィーダ機構に適応する必要があります。移行期間中は、オペレーターのミスのリスクが高まります。インストール前にベンダーのトレーニング プログラムを広範囲に活用することで、この問題を軽減できます。両方のプラットフォームの直観的な UI 機能を活用し、標準化された内部操作手順を作成します。これにより、オペレーターはエンジニアリングに連絡することなく、自信を持ってセットアップを管理し、軽微な障害のトラブルシューティングを行うことができます。
最新のプラットフォームを古い非通信機器とのラインに統合すると、重大なリスクが生じます。従来のスクリーン印刷機やリフローオーブンがボトルネックを生み出すと、新しい機械でも生産を最適化できません。古い機器には、閉ループフィードバックに必要な通信プロトコルがありません。これを軽減するには、ミドルウェア ソリューションを実装するか、すべての機器が標準化された SMEMA プロトコルまたは新しい IPC-HERMES-9852 プロトコルに準拠していることを確認します。新しい装着機のスループットと通信機能に合わせて、従来の検査装置をアップグレードします。真の効率を達成するには、ライン全体で会話する必要があります。
どちらかのブランドにコミットすることは、独自のフィーダー エコシステムにコミットすることを意味します。フィーダには巨額の運用投資がかかります。施設がプラットフォームを選択しても、オフラインセットアップをサポートするのに十分なフィーダーを獲得できなかった場合、機械の効率は大幅に低下します。リスクは、将来の生産ニーズに合わせて拡張できないシステムに閉じ込められています。現在および予測されるコンポーネント在庫に基づいて正確なモデリングを行うことで、これを軽減します。段階的な購入戦略を実施します。当面のニーズに対応できる十分なフィーダを備えたベース マシンを購入し、同時に製品の複雑化に応じて追加のフィーダ バンクの予算を立てます。
どちらのマシンも真空中では客観的に優れているわけではありません。効率と製品の品質は、施設の体積対混合比と特定の生産ラインの適合性に完全に依存します。パナソニックは、スピードと連続稼働が収益性を高める環境を支配しています。 Mycronic は、複雑で少量のビルド間を迅速に切り替える能力が主な競争上の利点である環境でリードします。機械のアーキテクチャ上の強みを工場の実際の日常運用の現実に合わせることで、コストのかかるボトルネックを回避できます。
機器の評価を完了するには、次の手順を実行します。
施設の現在の切り替えのボトルネックについて厳密な時間調査を実施し、生産時間の損失を定量化します。
既存のフィーダーの在庫とコンポーネントの組み合わせを監査して、日常業務を最もよくサポートするフィーダー アーキテクチャを決定します。
貴社の施設で最も複雑で困難な PCB アセンブリを使用して、両メーカーに Time-to-volume のデモンストレーションをリクエストしてください。
既存の MES および検査装置と PanaCIM および MYCenter ソフトウェア スイートの統合機能を評価します。
A: パナソニックの機械は、ロータリーヘッドを利用して持続的な超高速配置を実現し、大量少量生産向けに設計されています。 Mycronic マシンは、頻繁な製品移行のための迅速な切り替え、ソフトウェア主導の俊敏性、および柔軟なコンポーネントの処理を優先し、多品種少量環境に重点を置いています。
A: Mycronic は一般的に NPI に優れています。ソフトウェア中心の MYCenter スイートとツール不要の Agilis フィーダー システムを組み合わせることで、オペレータは新しいボードをプログラムし、従来のカートベースのシステムよりも大幅に高速にコンポーネントをロードすることができます。これにより、プロトタイプの構築中のダウンタイムが最小限に抑えられます。
A: どちらのブランドも、欠陥を最小限に抑えるために高度なカメラとソフトウェアを利用しています。パナソニックは、連続運転のために堅牢な機械的安定性と AI による配置補正を利用しています。 Mycronic は、ヘッドマウントのオンザフライ ビジョン システムを利用してコンポーネントを継続的に検査し、速度を落とすことなくさまざまなコンポーネント タイプに即座に適応します。
A: はい、標準化された SMEMA または IPC-HERMES-9852 プロトコルを使用して、ボードを物理的に相互に受け渡すことができます。ただし、ブランドを混在させるとソフトウェアの統合が複雑になり、オペレーターは 2 つの異なるインターフェースを学習する必要があり、施設は 2 つの完全に異なる独自のフィーダー在庫を維持する必要があります。
A: パナソニックは、大量の積載と継ぎ目のない連続運転向けに設計されたインテリジェントなカートベースのシステムを利用しており、長時間の稼働に最適です。 Mycronic は Agilis システムを使用しており、工具不要で瞬時に所定の位置に固定される個別のフィーダーを備えており、頻繁なオフライン セットアップの速度を最適化します。
A: どちらも、ノズルの洗浄、真空チェック、軸の潤滑などの毎日、毎週、および毎年の校正ルーチンを厳守する必要があります。長期的な信頼性は、これらのスケジュールに従うことと、定期的な徹底したメンテナンスのためにメーカーのグローバル サービス ネットワークを利用することに大きく依存します。
