電気自動車 (EV)、先進運転支援システム (ADAS)、航空宇宙分野の高密度プリント基板アセンブリ (PCBAs) は、従来の自動光学検査 (AOI) を限界点にまで押し上げています。コンポーネントのピッチの縮小と基板レイアウトの混雑により、誤呼出しとサイクルタイムのボトルネックがライン効率に対する大きな脅威に変わります。大量生産メーカーは、欠陥ゼロの生産と積極的なスループット目標のバランスを取る必要があります。間違った検査アーキテクチャを選択すると、現場での微小な欠陥の回避や、アルゴリズムの誤検知による大規模な手作業の手戻りが発生します。
AOI マシンは、表面実装技術 (SMT) ラインの構造的な門番として機能します。はんだペースト検査 (SPI) とバックエンド検証を橋渡しし、回路内テスト (ICT) と連携して基板の信頼性を確保します。電気テストに合格した基板でも、熱サイクル下で破損する限界のはんだ接合部が隠れる可能性があります。構造検証は必須です。この評価では、ハードウェア、AI ソフトウェア、工場の統合に焦点を当てて、 ミルテックとオムロン AOI マシンの エコシステムが 2026 年の生産の現実にどのように対処するかを分析します。
スループットとエコシステム: Mirtec は、トップ/ボトムの同時検査による生のスループットとサイクル時間の短縮で優れていますが、オムロンは、SPI、AOI、および AXI を接続する閉ループの欠陥ゼロのエコシステムで優位に立っています。
AI の成熟度: Mirtec の 2026 INTELLI-PRO プラットフォームは、新製品導入 (NPI) のための積極的な AI 主導の欠陥分類と迅速なプログラミングを提供します。
高精度のターゲティング: オムロンの高解像度イメージングは、絶対的な透明性と履歴データのモデリングが交渉の余地のない厳格なコンプライアンス業界 (自動車/医療) 向けに特別に調整されています。
意思決定の原動力: 選択は、生産ラインがスタンドアロンの検査速度と迅速な切り替えを優先するか、それとも徹底したマシンツーマシン (M2M) プロセス制御を優先するかによって決まります。
目次
AOI マシンの選択には、検査速度を比較するだけでは不十分です。メーカーは、サイクル タイム、小型部品の検査、誤報率、および工場統合を考慮する必要があります。
AOI マシンは、SMT ラインと歩調を合わせなければなりません。配置に 20 秒かかるが、検査に 35 秒かかる場合、AOI が生産のボトルネックになります。スループットを評価する際には、FOV キャプチャ速度、画像処理時間、およびボードの移動時間を比較してください。
最近の PCBA は、0201 メトリック コンポーネントと高密度のレイアウトを使用することがよくあります。背の高いコンデンサやコネクタは影を作り、近くのコンポーネントを隠す可能性があります。 3D プロジェクションとマルチアングル カメラは、これらの困難な領域をより正確に検査するのに役立ちます。
False Call Rate (FCR) が高いと、手動レビューが増加し、生産が遅くなります。また、オペレータの疲労を引き起こし、実際の欠陥を見逃すリスクが高まる可能性もあります。安定したアルゴリズムと AI フィルタリングにより、欠陥検出を維持しながら、不要な誤呼び出しを削減できます。
最新の AOI マシンは MES および他の生産システムに接続する必要があります。 IPC-CFX のサポートにより、検査データを工場全体で共有して、歩留まりの監視、欠陥の追跡、プロセスの改善を行うことができます。
要素 | 確認すべきこと |
|---|---|
検査速度 | サイクルタイムとFOVキャプチャ速度 |
小型コンポーネント | 0201 メトリックと高密度の PCB 検査 |
誤報 | FCR および AI フィルタリング |
3D検査 | 影の軽減と高さの測定 |
統合 | IPC-CFX と MES の互換性 |
ミルテックは検査の高速化とサイクルタイムの短縮に重点を置いています。 MV-6TB などのシステムは、PCBA の上部と底部を同時に検査できます。これにより、基板を裏返したり、2 台目の AOI マシンを使用したりする必要がなくなり、検査プロセスが高速の SMT ラインに対応できるようになります。
主要なハードウェア機能
特徴 | 主な利点 |
|---|---|
上下検査 | 検査サイクルタイムの短縮 |
15MP ～ 25MP カメラ | 詳細な PCB 画像をキャプチャします |
サイドアングルカメラ | 隠れたはんだ接合部とJリードを検出 |
3Dモアレ投影 | はんだの高さと体積を測定します |
リニアドライブシステム | 高速スキャン時の振動を軽減 |
Mirtec は、INTELLI-PRO プラットフォームを使用して欠陥分類を改善し、手動プログラミングを削減します。深層学習は、PCB の色、反り、コンポーネントの通常の変動から実際の欠陥を区別するのに役立ちます。 AI ベースの OCR は難しいコンポーネントのマーキングも読み取ることができ、CAD ベースの自動プログラミングは新製品の検査プログラムをより迅速に作成するのに役立ちます。
ソフトウェアの主な利点
AI ベースの欠陥分類
不要な間違い電話が減ります
AI で強化されたコンポーネント OCR
より高速な CAD ベースのプログラミング
NPIセットアップ時間の短縮
オムロン AOI マシン のアーキテクチャは 、絶対的な精度と決定的な品質管理を中心に構築されています。オムロンは、洗練されたマルチアングル画像キャプチャと高度な照明シーケンスによって影の問題に取り組みます。このシステムは、さまざまな角度から位相シフト縞を投射する複数のプロジェクターを利用して、影のない基板の 3D モデルを再構築します。この機能は、複雑な形状、高密度の RF シールド、または背の高いコネクタに直接隣接するマイクロコンポーネントを検査するときに必要であることがわかります。
このレベルの完全な透明性は、EV および ADAS の製造をターゲットとしています。高度に規制された自動車分野では、たった 1 つの欠陥が回避されただけで、ブレーキ システムや自律ナビゲーション ユニットの致命的な故障につながる可能性があります。ハードウェア仕様と徹底したトレーサビリティ機能により、不良品ゼロを実現します。すべてのはんだ接合部の高さ、体積、面積が測定、記録され、基板のシリアル番号に関連付けられます。これにより、コンプライアンス監査と保証請求のための品質の不変のデジタル記録が提供されます。
オムロンは、意思決定をブラックボックス AI に全面的に依存するのではなく、アルゴリズムの安定性を重視しています。このシステムは、安定性の高い決定論的なアルゴリズムを利用して、複数の生産実行にわたって再現可能な精度を実現します。規制産業のエンジニアは、機械が特定の関節で故障した理由を数学的に正確に証明できるため、決定論的モデルを好みます。意思決定ロジックの透明性により、根本原因の分析とプロセスの検証が促進されます。
オムロンは、プロセス制御を向上させるために、マシンツーマシン (M2M) 通信を通じて SPI、AOI、および AXI システムを接続します。 SPI ははんだペーストをチェックし、AOI は目に見えるコンポーネントとはんだ接合部を検査します。一方、AXI は BGA と BTC の隠れた欠陥を検出します。これらのシステム間で検査データを共有することで、メーカーはプロセスの変更を早期に特定し、配置の問題を修正し、初回パスの歩留まりを向上させることができます。直接評価: Mirtec vs Omron AOI マシン

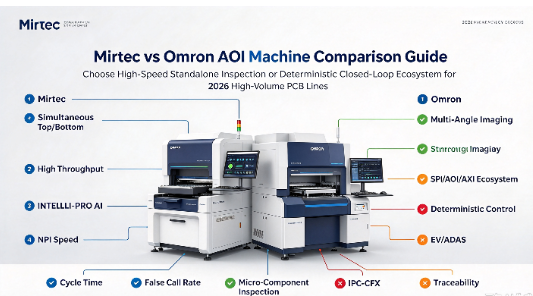

Mirtec は、上下同時検査を使用して処理時間を短縮し、スループットを向上させ、大量生産に適しています。オムロンは、マルチアングル イメージングと複数のプロジェクターを使用しているため、検査時間は長くなりますが、高密度で複雑なコンポーネントの周囲の視認性が向上します。ミルテックはより平坦で均一な基板に適していますが、オムロンは詳細な 3D 検査が重要な複雑な基板により重点を置いています。

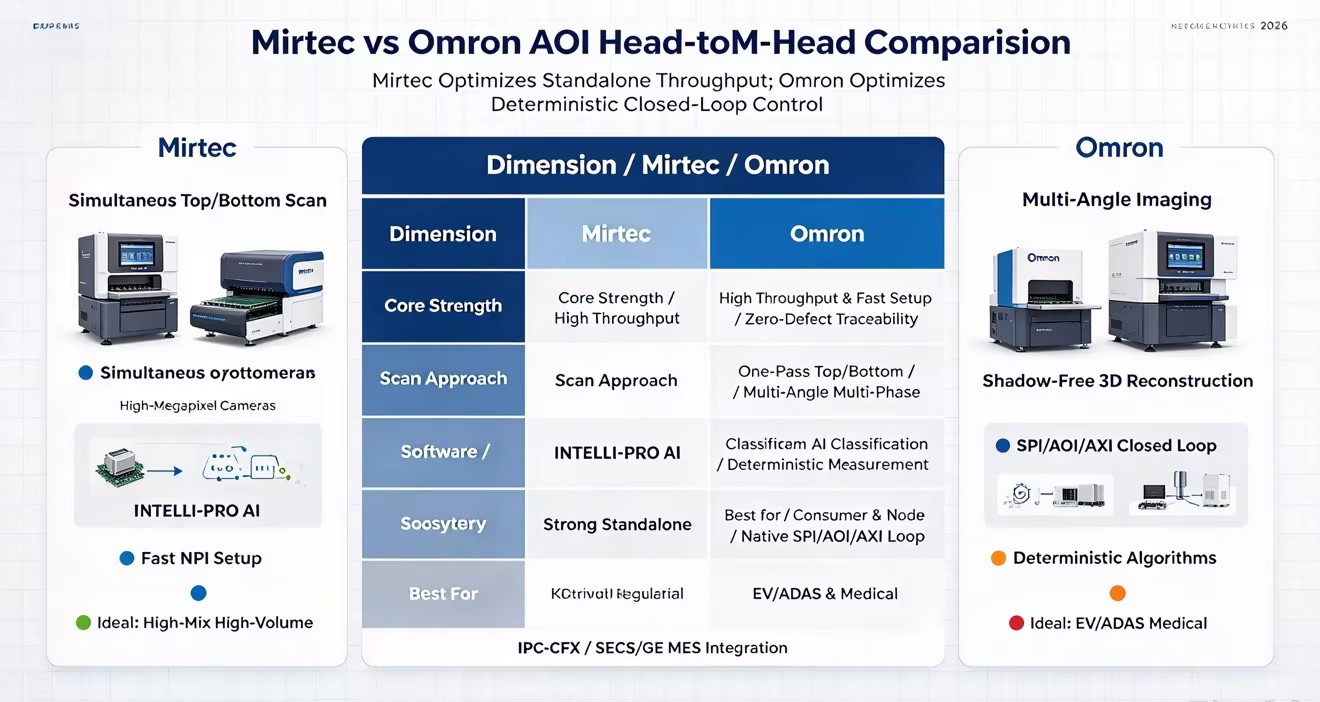

技術比較マトリックス: ミルテック vs オムロン | ||
評価指標 | ミルテック AOI アーキテクチャ | オムロン AOI アーキテクチャ |
|---|---|---|
基本理念 | 最大のスループットと迅速な切り替え。 | 欠陥ゼロの精度と決定論的な制御。 |
検査速度 | 非常に高速です (トップ/ボトム同時)。 | 中 (マルチアングル、マルチフェーズキャプチャ)。 |
欠陥の分類 | 積極的な AI とディープラーニング (INTELLI-PRO)。 | 構造ロジックを備えた決定論的アルゴリズム。 |
生態系の統合 | 標準の MES リンクを備えた強力なスタンドアロン ノード。 | オムロン SPI/AXI によるディープ ネイティブ M2M ループ。 |
理想的な環境 | 多品種、大量生産の民生用/産業用電子機器。 | 高度に規制された自動車 (EV/ADAS)、医療、航空宇宙。 |
シャドーイングの軽減 | サイドアングルカメラと3Dモアレ投影。 | マルチプロジェクター位相シフト縞再構成。 |
2 つのメーカーのソフトウェア哲学は大きく異なります。 Mirtec は、迅速な意思決定のために AI の積極的な統合を推進しています。ニューラル ネットワークは、機能的ではあるがわずかに酸化したはんだ接合と、真の冷えたはんだ欠陥とを区別するという重労働を処理します。これにより、プロセス エンジニアのプログラミングの負担が大幅に軽減され、検査しきい値の微調整ではなくラインの最適化に集中できるようになります。
オムロンは、決定論的でデータに基づいたプロセス制御に重点を置いています。オムロンは OCR や初期調整などの特定のタスクに AI を利用していますが、中心となる測定は絶対的な幾何学的データに依存しています。 PCB の反りやコンポーネントの色の変化を処理する場合、Mirtec の AI は視覚的な違いに柔軟に適応します。オムロンは、物理的な Z 軸補正と厳密な 3D トポロジ マッピングを通じて反りに対処します。これにより、基板の反りに関係なく、測定が数学的に正しいことが保証されます。
導入戦略を評価するには、より広範な SMT ラインを検討する必要があります。 Mirtec は強力なスタンドアロン ノードとして動作します。 SECS/GEM や MQTT などの標準プロトコルを介してレガシー MES プラットフォームに効率的に接続し、IPC-CFX に準拠します。これは、大規模なソフトウェアのオーバーホールを必要とせずに、混合ベンダーの機器で構成される既存のラインに導入するための優れた選択肢として機能します。
オムロンの強みは、オムロン SPI/AOI/AXI の全製品ラインの一部として導入するとさらに高まります。ネイティブ M2M 通信により、サードパーティの相互運用性の摩擦が排除されます。オムロンは非ネイティブの SMT 機器と統合していますが、検査チェーン全体を制御するときにソフトウェア エコシステムの最も深い価値が発揮されます。サキやビスコムなどの他の市場リーダーと競合するミルテックは、スタンドアロンの速度と AI の適応性で勝利を収めています。オムロンは、フルラインのプロセス制御と自動車グレードのトレーサビリティで激しく競争しています。
3D AOI マシンの設置には、新しいハードウェアを追加するだけではありません。オペレーターのトレーニング、校正、ソフトウェアの統合はすべて、検査精度と生産の安定性に影響を与える可能性があります。
ミルテックの AI システムとオムロンの接続された検査プラットフォームはどちらも適切なトレーニングが必要です。オペレータは、誤ったオーバーライドや警告の見逃しを避けるために、欠陥の結果を理解し、手順とシステム設定を確認する必要があります。
振動や温度の変化は、時間の経過とともにカメラ、プロジェクター、Z 軸の測定に影響を与える可能性があります。定期的な校正は検査精度を維持し、誤報や欠陥の見逃しの増加を防ぐのに役立ちます。
AOI 欠陥コードは、生産が開始される前に工場 MES に正しくマッピングされる必要があります。ネットワーク パフォーマンスは、データ転送やレビュー ステーションを遅くすることなく、大規模な 3D 検査ファイルをサポートする必要もあります。
テクニカル サポートに対して明確なベンダー SLA を設定します。
実際の製品ボードで AOI をテストします。
AOI の欠陥コードを MES にマッピングします。
新しいソフトウェアを段階的に導入します。
定期的な Z 軸キャリブレーションをスケジュールします。
施設で最も複雑で高密度の PCBA を使用してベンチマーク テストを開始し、実際の誤通話率に対する両ベンダーの主張を検証します。
現在の MES インフラストラクチャを監査して、IPC-CFX データの取り込みと閉ループ フィードバックの準備が整っているかどうかを判断します。
既存の SMT 回線構成を評価して、スタンドアロンの高速ノードまたはエコシステム全体のオーバーホールのどちらが最適な運用調整を提供するかを判断します。
両ベンダーに対し、NPI プログラミング ワークフローをライブでデモンストレーションし、CAD インポートから安定した検査レシピまでのプロセスのタイミングを計ることを要求します。
A: Mirtec は、AI による欠陥分類と上部/下部の同時スキャンを使用して、最大のスループットと迅速なセットアップを重視しています。オムロンは、高度な決定性、欠陥ゼロの精度、マシンツーマシン（M2M）エコシステムの深い統合に重点を置いており、厳しい規制環境に最適です。
A: 真のワンパス検査では、基板を機械的に裏返したり、2 番目のマシンに配線したりする必要がなくなります。両側から光学データを同時に取得することで、処理時間と全体のサイクルタイムが大幅に短縮され、検査ノードが高速配置ラインのボトルネックになるのを防ぎます。
A: はい、オムロンの機器は、サードパーティ統合用の IPC-CFX や SECS/GEM などの標準の業界プロトコルをサポートしています。ただし、上流データに基づいて検査パラメータを動的に調整する最先端の閉ループ フィードバック機能は、オムロン SPI および AXI システムとネイティブに組み合わせた場合に最もシームレスに機能します。
A: オムロンは一般に、EV および ADAS の製造に適しています。これらの分野では、絶対的な欠陥ゼロのコンプライアンスと不変のトレーサビリティが必要です。オムロンの決定論的 3D モデリング、影のないマルチアングル イメージング、詳細な履歴データ追跡は、厳格な自動車規制監査と完全に一致します。
A: 最新の AI は、数百万枚の画像でトレーニングされたディープラーニング ニューラル ネットワークを利用して、状況の変化を理解します。 AI は、厳密な体積しきい値に基づいて接合部を故障させるのではなく、はんだマスクの色、反り、軽微な酸化などの許容範囲内の変動を認識し、真の構造欠陥を検出しながら誤検知を除外します。
A: 定期メンテナンスには、工場の振動によって引き起こされる測定値のドリフトを防ぐために、認定されたアーティファクトを使用した Z 軸の定期的な校正が含まれます。また、一貫した画像キャプチャを確保するために、光学レンズとプロジェクター ウィンドウの清掃、リニア ドライブの潤滑の確認、LED 照明アレイの劣化の監視も必要です。
