小型コンポーネント (0201 メトリック以下) と複雑な IC パッケージの標準化により、3D 自動光学検査 (AOI) が必須の品質ゲートとなり、焦点が基本的な欠陥検出から高度な計測学、誤ったコールの排除、シームレスなデータ統合に移行しました。 PCBA のメーカーは、検査スループット (サイクル タイム) と絶対的な測定精度の間で重要なトレードオフに直面しています。誤通話率が高いと、手動レビュー ステーションで二次的なボトルネックが発生し、SMT 回線の速度の利点が損なわれます。また、大量の画像データのペイロードが工場の IT ネットワークに負担をかける可能性があります。 どちらを選択するかに Mirtec と Camtek 3D AOI マシンの は、それぞれの異なる光学アーキテクチャ、ソフトウェア エコシステム、IT インフラストラクチャの需要、および特定の生産環境との調整 (例: 多品種/少量と高度な半導体パッケージングのクロスオーバー) を分析する必要があります。
光学アーキテクチャ: Mirtec は、マルチ周波数モアレ縞投影と組み合わせた超高解像度トップダウン カメラ (最大 25MP) に依存しており、迅速なフルボード SMT 検査を最適化します。
計測の焦点: Camtek は、半導体および高度なパッケージング検査における深いルーツを活用し、非常に複雑な基板やマイクロバンプに対して優れた計測機能を提供します。
歩留りへの影響: どちらのプラットフォームも AI を利用して誤った呼び出しをフィルタリングしますが、プログラミング ワークフロー、バージョン管理、ライブラリ管理システムによって、新製品導入 (NPI) が最適な歩留まりにどれだけ早く達するかが決まります。
意思決定の原動力: Mirtec は一般に従来の高速 SMT 環境に適していますが、Camtek 3D AOI マシンは半導体グレードの精度と高度な基板処理が必要なハイブリッド環境に優れています。
目次

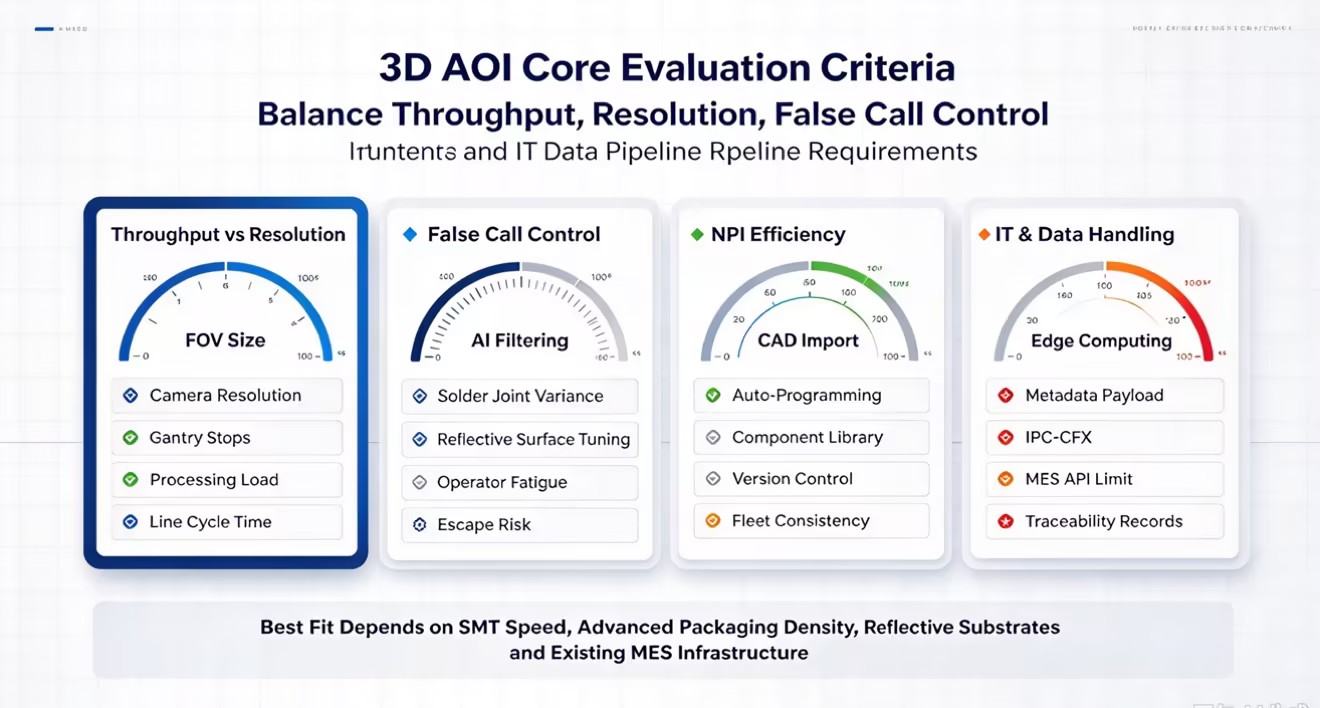

視野 (FOV) と画像キャプチャ速度の物理的な制限により、工場現場の光学検査システムのベースライン パフォーマンスが決まります。カメラの解像度は、製造ライン全体の速度を低下させることなく、高密度に実装された基板を検査する能力に直接影響します。メガピクセルのセンサーが高いほど、単一フレームでより大きな物理領域をキャプチャできます。これにより、ガントリーが PCB を横切る必要がある機械停止の総数が減少します。ただし、より大きな画像ファイルを処理するには、エッジで膨大な計算能力が必要になります。サブミクロンの分解能の必要性と、SMT ラインの厳しいサイクル タイム要件とのバランスを取る必要があります。検査機がピックアンドプレース装置のペースに追いつかない場合、それはすぐに工場の主要なボトルネックになります。
カメラの解像度 | 視野 (FOV) サイズ | ボードごとのガントリー ストップ数 | 処理負荷 | 理想的な用途 |
|---|---|---|---|---|
12メガピクセル | 小さい | 高い | 低い | レガシー SMT、低密度ボード |
15メガピクセル | 中くらい | 中くらい | 適度 | 標準の多品種 SMT 生産 |
25メガピクセル | 大きい | 低い | 高い | 高速・高密度モバイル PCBA |
誤報の実際のコストは、オペレーターが再作業ステーションで誤報を解決するのにかかる数秒をはるかに超えています。過度の偽旗は労働効率に大きな影響を与え、オペレーターの深刻な疲労を引き起こします。技術者が何百もの欠陥のないものを取り除くためにシフトを費やしていると、アラームによる疲労が生じます。これは、オペレーターが徹底的なレビューを行わずに機械的にフラグを承認し始める心理的状態です。これにより、真の欠陥が手動レビューステーションをすり抜けて最終顧客に届くリスクが大幅に増加します。効果的な検査システムにより、アルゴリズム レベルで誤った呼び出しが抑制されます。これにより、人間のオペレーターはエンジニアリング上の重要な判断が必要な真の異常のみに対処することが保証されます。
多品種の製造環境では、迅速な新製品導入 (NPI) ワークフローが必要です。オフライン プログラミング、自動チューニング機能、一元化されたコンポーネント ライブラリの効率によって、新しいボードが CAD 段階から完全生産に移行する速度が決まります。プログラマが固有のコンポーネントごとに検査ウィンドウと高さのしきい値を手動で定義する必要がある場合、NPI サイクル タイムは急増します。最新のシステムは堅牢なバージョン管理を提供します。これにより、プロセス エンジニアは複数のマシンにわたる検査ライブラリをシームレスに管理できるようになります。ライン 1 で調整されたアルゴリズムは、ライン 4 にデプロイされたときと同じように動作する必要があります。
最新の 3D 計測では、毎日テラバイト単位の生の画像データが生成されます。堅牢なデータ パイプラインは、ネットワーク タイムアウトやサーバーのスロットリングを引き起こすことなく、これらの巨大なファイルを処理します。検査システムが非圧縮の 3D 点群データを集中製造実行システム (MES) にプッシュしようとすると、標準のギガビット ネットワークを簡単に圧倒してしまいます。工場には、データを圧縮し、必要な計測メタデータのみを抽出して効率的に送信するインテリジェントなエッジ コンピューティング ソリューションが必要です。このデータ パイプラインの最適化に失敗すると、HTTP 429 API レート制限、パケットのドロップ、および不完全なトレーサビリティ レコードが発生します。
Mirtec は、ミクロンレベルの詳細を犠牲にすることなく FOV を最大化することに重点を置いて光学検査に取り組んでいます。独自のカメラ技術は、高速 CoaXPress インターフェイスと組み合わせた 15MP ～ 25MP のトップダウン センサーを利用します。この膨大なピクセル密度により、システムは 1 回のトリガーで広い物理領域にわたって 0201 メトリック コンポーネントの非常に詳細な画像をキャプチャできます。標準 PCBA をカバーするために必要なガントリーの移動回数を減らすことで、Mirtec システムは高い検査速度を維持します。 CoaXPress インターフェイスにより、カメラからの大量のデータ ペイロードがほぼゼロの遅延で処理ユニットに到達します。これにより、ハードウェアとソフトウェア分析の完全な同期が維持されます。
正確な 3D 高さ測定値を抽出するために、Mirtec はデジタルマルチ周波数クワッドモアレ技術を利用しています。このシステムは、4 つの異なる角度から複雑な縞模様を PCBA に投影します。これらのパターンがコンポーネントやはんだ接合部にかかると、カメラはフリンジの位相シフトを捕捉します。次に、ソフトウェアはボードの正確な 3D トポロジーを計算します。この方法は、ガルウィング IC 上のコプラナリティ欠陥を効果的に特定し、はんだペーストの量を測定し、標準 2D 検査に合格したリードの浮きを検出します。多周波数アプローチにより、システムは反射率の高い表面と、暗く光を吸収する部品本体の両方を正確に測定できます。
Intelli-Sys ソフトウェア スイートは Mirtec ハードウェアを駆動し、複雑な検査タスクにディープ ラーニング アルゴリズムを大幅に活用します。従来のルールベースのアルゴリズムは、はんだ接合部の外観の自然なばらつきに対処するのが困難でした。 Mirtec は、許容可能なはんだ接合部と欠陥のあるはんだ接合部の膨大なデータセットに基づいて AI モデルをトレーニングします。これにより、システムは人間の判断を模倣した微妙な決定を下すことができます。このソフトウェアは、高度な光学式文字認識 (OCR) を備えています。この AI 駆動の OCR は、フラックスの残留物や不十分な照明によってテキストが部分的に見えにくくなった場合でも、反射率の高い IC パッケージにレーザーでエッチングされた部品番号を読み取ります。これにより、生産現場全体でのコンポーネントの厳密なトレーサビリティが保証されます。
Camtek 3D AOI マシンは、 同社の半導体製造における深いルーツに大きな影響を受け、計測学第一の観点から検査に取り組んでいます。このセンサー技術はサブミクロンの精度を実現します。これは、マイクロバンプ、銅ピラー、高反射ダイ表面を検査する場合に重要です。 Camtek は、特殊な照明技術と共焦点または干渉法ベースのセンサーを利用して、正確な地形データをキャプチャします。これにより、システムは、標準的な干渉縞投影システムでは正確に解決できない物理的に小さすぎるフィーチャ、または反射が強すぎるフィーチャを測定できるようになります。単なる高速欠陥フラグではなく、絶対的な測定再現性に引き続き重点が置かれています。
Camtek は、高度なパッケージング、IC 基板、高密度相互接続 (HDI) ボードの検査において、明確な構造上の利点を備えています。これらの基板は、極端な反り、高反射性の金パッド、微細なトレース形状を特徴としています。 Camtek は、裸のシリコンと磨かれた金属の鏡面反射を処理するために、光学エンジンを特別に調整しています。機械内のマテリアル ハンドリング システムは、応力や振動を引き起こすことなく極薄または柔軟な基板を搬送します。そうしないと、振動によってサブミクロンの計測データが破損してしまいます。これにより、このプラットフォームは、SMT と半導体アセンブリを橋渡しするハイブリッド製造環境に非常に適したものになります。
Camtek システムにおける欠陥の分類は、単純な合否判定基準を超えています。独自のソフトウェアは、半導体レベルの歩留り管理システムと直接統合されます。複雑な形態学的規則と過去の歩留まりデータに基づいて欠陥を分類します。単一の基板上の何千ものマイクロバンプを検査する場合、システムは計測データを集約して、全体的なプロセスのドリフトを特定します。たとえば、ハード欠陥が発生するずっと前に、めっき浴濃度のわずかな変化を検出できます。このプロアクティブなデータ処理により、プロセス エンジニアは上流の機器を動的に調整し、非常に高価な高度なパッケージング製品の高い歩留まり率を維持することができます。
どちらのシステムも一般的な SMT 欠陥を検出できますが、その強度は異なります。 Mirtec はクワッド モアレ テクノロジーを使用して、リードの浮き上がりと標準 PCB のツームストーン化を迅速に検出します。一方、Camtek はマイクロスケールのはんだ特徴と複雑で高度な基板の詳細な測定に焦点を当てています。
背の高いコンポーネントは、3D 検査中に近くの小さなコンポーネントを隠す影を作成する可能性があります。 Mirtec は複数のプロジェクターとサイドカメラを使用してこれらの隠れた領域を検査しますが、Camtek は特殊な光学系と Z 軸焦点スタッキングを使用します。どちらのアプローチも、高密度基板上の死角を減らすのに役立ちます。
AI は手動プログラミングを削減し、欠陥分類を改善するのに役立ちます。 Mirtec は標準的な SMT コンポーネントと生産ラインの高速 AI セットアップに重点を置いており、一方 Camtek は半導体基板上のより複雑な欠陥分析に AI を使用しています。これにより、さまざまな検査ニーズと生産環境がサポートされます。
どちらのシステムも、複数のマシンにわたる検査プログラムとコンポーネント ライブラリを管理するための集中ツールを提供します。 Mirtec は、SMT ライン間の高速ライブラリ共有に重点を置いているのに対し、Camtek は、厳密なトレーサビリティを必要とする運用環境向けに詳細なバージョン管理、監査記録、およびユーザー権限を提供します。
技術的特徴 | ミルテック 3D AOI | カムテック 3D AOI |
|---|---|---|
主な用途 | 高速 SMT、標準から複雑まで PCBA | アドバンストパッケージング、IC基板、HDI |
光コア | 15MP/25MP CoaXPress + クワッド モアレ | サブミクロンの共焦点/干渉計センサー |
シャドウ軽減 | 8 つの投影 + 4 つのサイドカメラ | 高度な光学エンジンと焦点合成 |
AI フォーカス | はんだ接合部のばらつき、OCR、急速NPI | 形態欠陥分類、歩留り解析 |
データ統合 | 標準 MES、IPC-CFX 準拠 | 半導体歩留り管理システム |
閉ループ システムは、AOI を SPI、ピック アンド プレイス、その他の生産設備に接続します。 AOI が繰り返される配置エラーを検出すると、システムは修正データを上流に送信できます。 Mirtec は SMT ライン内の M2M 通信に重点を置いており、Camtek は高度なパッケージングのために検査データをより広範な歩留り管理システムに接続しています。
3D AOI システムは、ネットワーク負荷を増加させる可能性のある大量の画像データと測定データを生成します。 Mirtec はエッジ コンピューティングを使用してデータをローカルで処理し、重要な検査結果を MES に送信します。一方、Camtek はデータ圧縮を使用して詳細な半導体検査記録を管理します。どちらのアプローチも、重要な実稼働データを維持しながら、ネットワークの負荷を軽減するのに役立ちます。
Mirtec と Camtek はどちらも、品質分析とトレーサビリティのために検査データを工場システムに送信します。 Mirtec は欠陥の種類、誤ったコール、マシンのパフォーマンスに関する視覚的なダッシュボードを提供しますが、Camtek は詳細な SPC と長期的な計測トレンドに重点を置いています。これらのツールは、エンジニアがプロセスの変更を特定し、生産品質を向上させるのに役立ちます。
既知の欠陥ボードを含む最も複雑な PCBA を使用してベンチマーク デモンストレーションをスケジュールし、実際のプログラミング時間と欠陥捕捉率を評価します。
現在の誤通話率を監査し、コンポーネント タイプごとに分類して、既存の SMT 回線上の特定の光学的盲点を特定します。
IT 部門と協力して工場のネットワーク帯域幅と MES API の制限を評価し、インフラストラクチャが継続的な 3D 計測データ ペイロードを処理できることを確認してください。
ベンダー評価中にオフライン プログラミング ソフトウェアをテストして、新しいコンポーネント ライブラリを最初から構築するのに必要な正確な時間を測定します。
A: Mirtec は、高速、広視野の SMT 検査のために、超高解像度のトップダウン カメラを多周波数モアレ縞投影と組み合わせて利用しています。 Camtek は、サブミクロン計測用に設計された特殊な共焦点または干渉計ベースのセンサーを採用しており、半導体および高度なパッケージング基板の極めて高い精度に重点を置いています。
A: Camtek は、高度な光学エンジンと鏡面反射用に調整された特殊な照明技術を利用して、高反射表面を処理します。これにより、標準的な投影システムのグレアによって通常引き起こされるデータ損失を発生させることなく、センサーが裸のシリコン、研磨された金属、マイクロバンプ上の正確な地形データをキャプチャできるようになります。
A: Mirtec は一般に、多品種少量環境に適しています。 Intelli-Sys ソフトウェアと AI 主導の自動プログラミングにより、迅速な新製品導入ワークフローが可能になります。アルゴリズムを迅速に調整し、一元化されたコンポーネント ライブラリを展開できる機能により、頻繁なライン切り替え時のセットアップ時間が大幅に短縮されます。
A: Mirtec は、通常 8 つの投影と 4 つのサイド カメラ構成を特徴とするマルチカメラ アーキテクチャを採用することで影の影響を軽減します。背の高いコンポーネントがトップダウンのフリンジ投影を妨げる場合、サイドカメラが影になった領域をキャプチャし、隣接する小さなコンポーネントが完全に検査されることを保証します。
A: はい。ネットワーク スロットリングと API タイムアウトを防ぐために、両方のシステムはエッジ コンピューティングを利用して生の画像データをローカルで処理します。大規模な 3D 点群を軽量のメタデータ ペイロードに圧縮し、重要な合否メトリクスと高さデータのみを標準プロトコル経由で MES に送信します。
A: AI は、厳格なルールベースのしきい値を、許容可能な関節と欠陥のある関節の膨大なデータセットでトレーニングされたディープ ラーニング モデルに置き換えることにより、誤報を減らします。 AI は、はんだの外観における自然で許容可能なばらつきを理解し、従来のアルゴリズムで誤ったフラグを引き起こす複雑な異常を正確に分類できるようにします。
