表面実装技術 (SMT) の製造は、常に運用上の緊張に直面しています。バッチ サイズの縮小と、最大のスループットの需要とのバランスを取る必要があります。自動ロボット システムと実際の生産プロファイルの調整がずれていると、重大な運用上のリスクが生じます。施設で頻繁な切り替えが必要な場合に生の速度を最適化すると、アイドル時間が発生します。逆に、大容量環境での柔軟性を重視してインデックスを過剰に作成すると、本番環境で大きなボトルネックが発生します。効率を維持し、ラインを稼働し続けるには、適切な機器が必要です。
この評価では、 Hanwha と Europlacer SMT のピック アンド プレイス マシン アーキテクチャを比較します。より広範な市場にはASMPTやUniversal Instrumentsなどのプレーヤーが含まれますが、当社は特にHanwhaとEuroplacerに焦点を当てています。アーキテクチャの違い、フィーダ容量、切り替えの機敏性、長期的な拡張性を分析します。この分析は、特定の電子製造サービス (EMS) および OEM 環境に適切に適合するかを判断するのに役立ちます。適切なプラットフォームを選択すると、生産ラインがスムーズに稼働し、特定の製品構成に適応できるようになります。
生産調整: ハンファは、迅速なスループットを必要とする広範な生産ニーズに対応するスケーラブルなソリューションの提供に優れていますが、ユーロプレイサーは、多様な生産要件にわたって最大限の柔軟性が求められる多品種シナリオで優位に立っています。
切り替えの経済性: Europlacer のアーキテクチャは、複雑で多様な部品表 (BOM) の分解とセットアップ時間を最小限に抑えるために、大規模なオンマシンフィーダ容量を優先します。
スケーラビリティとモジュール性: ハンファは、メーカーが生産量の増加に応じて配置ヘッドとガントリーを直線的に拡張できるようにする、高度にモジュール化されたプラットフォームを提供します。
目次
SMT ピック アンド プレース マシンを選択するには、最大 CPH を比較するだけでは不十分です。実際の生産効率は、切り替え頻度、コンポーネントの組み合わせ、フィーダーの容量、および PCB の要件にも依存します。
CPH: 理論上の配置速度を示しますが、実際の出力は通常これより低くなります。
フィーダ容量: ロードしたままにできるコンポーネント タイプの数を決定します。
コンポーネントの範囲: 01005 部品、IC、および奇数形式のコンポーネントのサポートを確認します。
配置精度: はんだの品質と下流の再加工に影響します。
PCB サイズ: マシンが処理できるボードとパネルのサイズを決定します。
NPI 頻度: 新製品が頻繁に登場するため、迅速な切り替えの重要性が高まります。
生産タイプ | 主な優先事項 | マシン要件 |
|---|---|---|
大量 | 最大出力 | 高いCPHと連続稼働 |
ハイミックス | 素早い切り替え | 高いフィーダー容量と柔軟なセットアップ |
頻繁なNPI | セットアップ時間の短縮 | オフラインプログラミングと素早いフィーダー変更 |
安定した生産 | 安定した速度 | 高速配置とライン拡張性 |
一般に、 ハンファはモジュール式の高速生産に重点を置いているのに対し、 ユーロプレーサーは柔軟性、複雑な BOM、頻繁な製品変更に重点を置いています。正しい選択は、理論上のマシン速度だけではなく、実際の生産構成によって決まります。
ハンファの SMT マシンは、 高速連続生産に重点を置いています。 Decan および SM シリーズは、モジュール式ガントリー システム、マルチノズル配置ヘッド、およびフライング ビジョンを使用して、部品の高速かつ正確な配置を維持します。
デュアル ガントリー設計: 同時ピッキングと配置をサポートします。
マルチノズルヘッド: 標準コンポーネントのスループットを向上させます。
フライング ビジョン: 移動中にコンポーネントを検査して遅延を軽減します。
モジュラー設計: メーカーは生産量の増加に応じて生産能力を拡張できます。
デュアルレーン オプション: PCB の転送時間を短縮し、回線出力を向上させます。
ハンファの機械はに適しています 、EMS、家庭用電化製品、自動車の PCB の大量生産。製品タイプが安定しており、長期間の生産で一貫した生産量が必要な場合に、最高のパフォーマンスを発揮します。

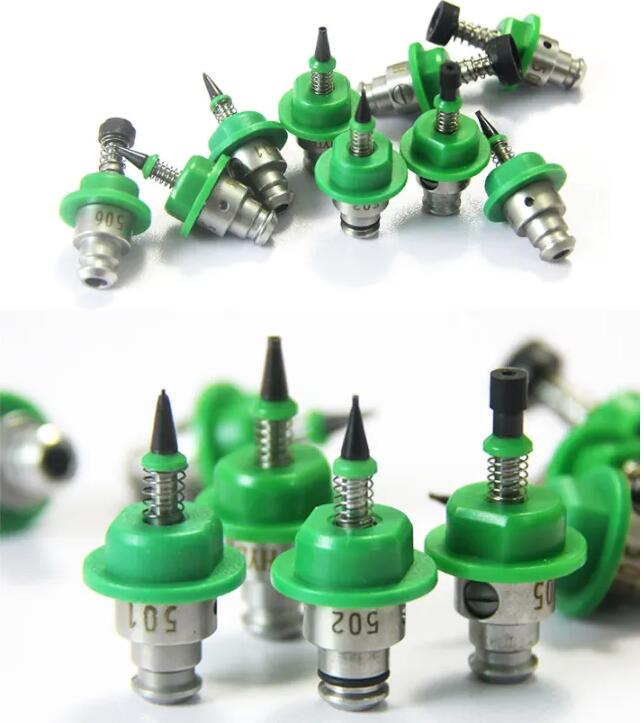

オフラインフィーダーの準備とバーコード検証により、切り替え時間とローディングエラーを削減できます。また、オペレーターは、配置パフォーマンスを維持するために、定期的にノズルを清掃し、真空チャネルをチェックし、フィルターを交換する必要があります。
ハンファのモジュラー設計では、生産能力が拡大するにつれて、より多くの床面積が必要になる可能性があります。頻繁に切り替えを行うと高速ヘッドの利点が薄れる可能性があるため、プロトタイプを頻繁に実行するよりも 、大量の比較的安定した生産に適しています 。
Europlacer SMT マシンは、 柔軟性、高いフィーダ容量、素早い切り替えに重点を置いています。 iineo+ プラットフォームは、頻繁にヘッドを交換することなくマイクロコンポーネント、IC、大型コネクタを処理できる多機能タレットヘッドを使用しています。
多機能タレットヘッド: 幅広いサイズのコンポーネントに対応します。
高いフィーダー容量: さまざまなジョブに対してより多くのコンポーネントをロードし続けます。
On-the-Fly Vision: 配置中にコンポーネントを検査します。
自動ノズル選択: 手動によるヘッドの変更を削減します。
柔軟な生産: さまざまな BOM と頻繁な製品変更をサポートします。
Europlacer はに適しています 、多品種少量生産、プロトタイピング、複雑な EMS プロジェクト、航空宇宙、その他の複雑な PCB アセンブリ。その高いフィーダー能力により、工場はより短いセットアップ時間で異なる製品間を移動することができます。
機械は自動的に適切なノズルを選択し、配置中にコンポーネントを検査します。オペレーターは主に、ノズル マガジンを清潔に保ち、正しく保管する必要があります。高いフィーダー容量により、生産中のリールの頻繁な交換も削減されます。
Europlacer は、生の CPH の最大値よりも柔軟性に重点を置いています。単純な基板を大量に生産する工場では、この柔軟性の一部が十分に活用できない場合があります。

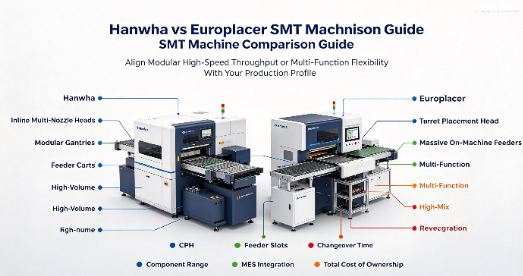

ハンファとユーロプレイサーは、SMT の生産を向上させるために異なるアプローチを使用しています。ハンファは 高速モジュラー生産に重点を置いているのに対し、ユーロプレイサーは 多品種の柔軟性と切り替え時間の短縮に重点を置いています。.
要素 | ハンファ | ユーロプレーサー |
|---|---|---|
主な焦点 | 高速生産 | 柔軟な生産 |
装着ヘッド | インラインマルチノズル | 多機能タレット |
フィーダーシステム | モジュール式フィーダーカート | 高い機上フィーダ能力 |
切り替え | オフラインカートの準備 | さらに多くのコンポーネントがロードされたままになります |
コンポーネントの範囲 | 標準チップとIC | 広範囲かつ異形の部品 |
ベストフィット | 大量安定生産 | 多品種、頻繁な NPI |
拡大 | モジュール式マシンを追加する | 1 台のマシンで大容量 |
ピック アンド プレイス マシンは 両方とも 、MES 統合、オフライン プログラミング、およびコンポーネントのトレーサビリティをサポートしています。 IPC-CFX や SECS/GEM などのプロトコルを通じて生産データを交換できるため、工場が生産を管理し、機械の稼働中に新しいジョブを準備できるようになります。
どちらのプラットフォームでも、配置精度を維持するために定期的なキャリブレーション、ノズルのメンテナンス、検査が必要です。これらの要因は長期的な稼働時間とメンテナンスコストに影響を与える可能性があるため、購入者は電力、圧縮空気、スペアパーツ、内部コンポーネントへのアクセスについても考慮する必要があります。
ハンファは 、スピード、モジュール拡張、安定した大量生産を中心に設計されています。 Europlacer は 、フィーダーの容量、複雑なコンポーネントの取り扱い、頻繁な切り替えをより重視しています。したがって、より適切な適合性は、生産量、BOM の複雑さ、NPI 頻度、および利用可能な床面積によって決まります。
評価基準 | ハンファ建築 | ユーロプレーサー アーキテクチャ |
|---|---|---|
主な焦点 | 生のスループットとモジュール式のスケーラビリティ | 最大限の柔軟性と切り替えの機敏性 |
配置ヘッドのスタイル | インラインマルチノズルヘッド | 多機能タレットヘッド |
フィーダー戦略 | ラピッドスワップモジュラーフィーダーカート | マシン上の大規模な常駐容量 |
理想的な環境 | 大量の安定した製品構成 | 多品種、頻繁な NPI、複雑な BOM |
ビジョンシステム | 高速飛行ビジョン | 統合されたオンザフライ検査 |
床面積効率 | 容量を増やすには線形拡張が必要 | 単一設置面積内で大容量 |
コンポーネントの処理 | 標準チップおよびIC向けに最適化 | 極端な分散と奇数形式用に最適化 |
SMT 機器の購入には、速度と配置精度を比較するだけでは不十分です。トレーニング、現地技術サポート、スペアパーツ、ソフトウェア統合はすべて、長期的な生産効率に影響を与える可能性があります。
ハンファとユーロプレーサーは、異なるソフトウェア、フィーダー システム、操作方法を使用しています。オペレーターは、フィーダー、切り替え、視覚エラー、および基本的なトラブルシューティングを管理できるように、設置前にトレーニングを受ける必要があります。
ローカル技術サポートにより、機器に問題が発生した場合のダウンタイムを短縮できます。購入する前に、サプライヤーのサービス レベル アグリーメント (SLA)、エンジニアの応答時間、およびノズル、ベルト、モーター、フィルターなどの主要部品の現地での入手可能性を確認してください。
新しい SMT マシンは、既存の MES および生産システムとスムーズに動作するはずです。後で統合の問題が発生しないように、インストール前にデータ交換、トレーサビリティ、CAD/BOM インポート、およびオフライン プログラミングをテストします。
電源、圧縮空気、ネットワーク、フロアの要件を確認します。
設置前にオペレーターとメンテナンスのトレーニングを完了してください。
パイロット バッチを実行して、配置システムとビジョン システムをテストします。
MES 接続と PCB のトレーサビリティをテストします。
共通の交換部品や消耗品をご用意ください。
生産前にフィーダー カートまたはフィーダー バンクを校正します。
これらのチェックにより、インストールの遅延が軽減され、新しい SMT マシンがより早く安定した運用状態に到達できるようになります。
ハンファとユーロプレーサーの選択は、どちらのマシンが客観的に優れているかということではありません。どのアーキテクチャが施設の特定の NPI 率、量の需要、地域のサポート インフラストラクチャに適合するかが重要です。機械の中核となる設計哲学を、日常の運用上の現実と一致させる必要があります。位置がずれていると、機器がアイドル状態になったり、大きなボトルネックが発生したりすることがあります。
生のスループットの拡張と広範な生産ニーズの管理が主な推進要因となる運用には、ハンファをお勧めします。安定した製品の大規模なバッチを実行する場合、ハンファのモジュラー速度は優れた結果をもたらします。段取り替えのダウンタイムを最小限に抑え、複雑な BOM を処理することが成功を左右する運用には、Europlacer をお勧めします。頻繁な NPI に直面し、プロトタイピングから量産まで極めて高い柔軟性が必要な場合、Europlacer は必要な機敏性を提供します。
決定を確定するには、次の実行可能な手順を実行してください。
両方のプラットフォームで最も複雑な BOM を使用して包括的な時間調査を実施し、実際の切り替え時間を測定します。
ネイティブ CAD ファイルを使用して、ユーザー インターフェイスを評価するためのオフライン プログラミング ソフトウェアのライブ デモをリクエストします。
理論上の最大値に依存するのではなく、特定の製品構成に基づいて現実的な CPH を計算します。
地域のスペアパーツ在庫を監査し、地域の販売代理店とのサービス レベル契約を確認します。
A: ハンファは、インライン ヘッドを使用した大規模な生産において、モジュール式の拡張性と高速生産量を優先しています。 Europlacer は、業界をリードするフィーダー数とタレット ヘッドを使用した多機能の柔軟性を優先し、ヘッド交換を必要とせずに複雑な多品種環境に対応します。
A: Europlacer はこの環境で広く知られています。 iineo+ のようなプラットフォームは、多機能ヘッドと大規模な連続フィーダー容量を利用しています。このアーキテクチャにより、セットアップ時間が大幅に短縮され、複数の異なる製品の実行を同時にロードできるようになります。
A: はい、ハンファのマシンは、さまざまだが一般に大量の処理を扱う EMS プロバイダーに非常に適しています。そのモジュラー設計により、EMS はクライアントの需要が増加するにつれて積極的なスループット目標を達成するためにラインを直線的に拡張できます。
A: マシン上のフィーダー容量が大きいため、複数の製品 BOM を同時にロードできます。これにより、実行間の切り替えのダウンタイムが大幅に短縮されます。オペレーターはカートの分解やセットアップに費やす時間が短縮され、全体的な機械の稼働率が向上します。
A: 定期的な校正の頻度、ノズルの交換間隔、内部ベルトとモーターへのアクセスのしやすさを評価します。また、現地でのスペアパーツの入手可能性と、地域のサービス レベル契約で保証されている応答時間も確認する必要があります。
A: はい、Europlacer マシンは、品質を犠牲にすることなくプロトタイピングから大量生産まで適応できるように設計されています。機敏性が必要な環境では運用上の主な利点が残りますが、継続的な実稼働で一貫した信頼性の高い出力を提供します。
