高密度表面実装技術 (SMT) 製造では、コンポーネントの小型化に伴い、誤報や欠陥回避による経済的影響が指数関数的に増大します。 0201m および 01005 コンポーネントを配置するとき、エンジニアリング チームと品質チームは、検査スループットと絶対精度のバランスを取るのに苦労しています。従来の自動光学検査 (AOI) システムは、手動のしきい値調整に大きく依存しています。これは、オペレータの疲労、一貫性のない欠陥分類、および新製品導入 (NPI) 中の生産のボトルネックにつながります。
これらのボトルネックを解決するには、次世代 3D AOI プラットフォームを評価する必要があります。この分析では、光学ハードウェア、AI 主導のソフトウェア エコシステム、およびペムトロン アーキテクチャと SAKI アーキテクチャの運用上の現実を比較します。さまざまな投影テクノロジーと機械学習モデルが工場現場での欠陥検出にどのような影響を与えるかを評価します。どのシステムが特定の製造環境に最適であるかを学び、チームが品質管理を犠牲にすることなくライン速度を最適化できるようにします。
ハードウェア アーキテクチャはベースライン精度を決定します: Pemtron は、高度なカラー パターン モアレ 3D プロジェクションを利用して、非常に詳細なはんだ接合部のプロファイリングを行います。一方、SAKI は、一貫した再現性のために剛性の高いガントリーの安定性と高速画像キャプチャを重視しています。
AI 実装の範囲が異なる: どちらのプラットフォームも機械学習を活用していますが、そのアプリケーションは異なります。Pemtron は自動プログラミングと NPI セットアップ時間の短縮に重点を置いているのに対し、SAKI は誤報率を最小限に抑えるために AI 主導の欠陥フィルタリングを優先しています。
スループットと解像度のトレードオフ: これらのシステムを選択するには、マシンの視野 (FOV) とカメラの解像度能力 (例: 12MP 対 25MP) を特定のライン速度とコンポーネント密度の要件に合わせる必要があります。
スマートな工場対応と閉ループの相乗効果: どちらのシステムもインダストリー 4.0 標準 (IPC-CFX、Hermes) をサポートしていますが、既存のはんだペースト検査 (SPI) および自動 X 線検査 (AXI) システムとシームレスに統合できる機能により、真の閉ループ プロセス制御が決まります。
目次
AOI システムは、誤った呼び出しと欠陥の見逃しのバランスを取る必要があります。誤った電話が多すぎると、手動によるレビューとオペレーターの作業負荷が増加しますが、欠陥の見逃しは品質上の問題や保証コストにつながる可能性があります。メーカーは、実際の量産基板を使用して AOI システムをテストし、はんだボール、ブリッジ、および不十分なはんだを検出しながら誤警報を削減できることを確認する必要があります。
生産のボトルネックを避けるために、AOI の検査速度は残りの SMT ラインと一致する必要があります。視野 (FOV) が大きいほど、より多くのコンポーネントを一度に検査でき、サイクル タイムが短縮されますが、画質と Z 軸精度は安定した状態を維持する必要があります。メーカーはシステムを選択する際に、FOV、検査速度、PCB の複雑さのバランスを取る必要があります。
Fast New Product Introduction (NPI) は、メーカーが頻繁な製品変更に対処するのに役立ちます。最新の AOI システムは、ODB++ またはガーバー データをインポートし、コンポーネントを識別し、基本的な検査設定を自動的に作成できます。これにより、手動プログラミングが削減され、セットアップ時間が数日から数時間に短縮されます。

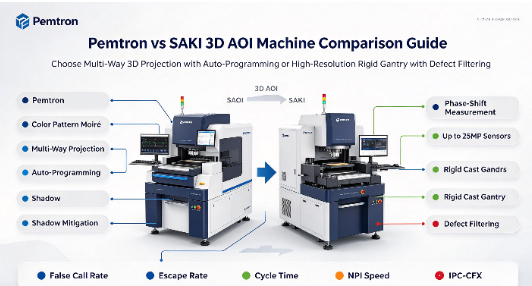

Pemtron と SAKI AOI システムを 評価する場合、主な違いは光学捕捉方法にあります。 Pemtron は、マルチウェイ投影とカラー パターン モアレ技術に大きく依存しています。このアプローチでは、複数の角度からプリント基板に正確な格子パターンを投影します。これらの光のパターンが湾曲したはんだフィレットやコンポーネントのボディに当たると、線が変形します。カメラはこの変形を捕捉し、ソフトウェアはグリッドの位相シフトに基づいて正確な高さと体積を計算します。
このマルチプロジェクション戦略は、影の影響を排除することに優れています。電解コンデンサ、リレー、大型コネクタなどの背の高いコンポーネントは、隣接するマイクロパッシブに光が届くのを妨げることがよくあります。ペムトロンは、4 つまたは 8 つの異なる角度から光を照射することで、すべてのはんだフィレットが適切な照明を受けるようにします。これにより死角が防止され、基板の密集領域でも正確な 3D プロファイリングが可能になります。
SAKI は、12MP ～ 25MP の高解像度カメラと位相シフト測定技術を組み合わせて、0201m などの小型コンポーネントを検査します。テレセントリック レンズは、視野 (FOV) 全体にわたって正確な測定を維持するのに役立ち、システムが検査速度とマイクロコンポーネントやはんだ接合部に必要な詳細のバランスをとることを可能にします。
安定した機械構造により、振動が AOI の画質に影響を与えるのを防ぎます。 SAKI は高速スキャン時の安定性を向上させるために剛性の高いガントリー設計を採用しており、Pemtron はスムーズな動きを実現するためにリニアモーターと高精度エンコーダーを採用しています。どちらの設計も反復可能な検査をサポートしていますが、振動と動きを制御するために異なるアプローチを使用しています。
ペムトロンは AI を使用して新製品導入 (NPI) セットアップをスピードアップします。このソフトウェアは CAD データをインポートし、コンポーネント パッケージを識別し、適切な検査設定を自動的に適用します。エンジニアは提案されたパラメータを確認して調整するだけでよく、システムはこれらの変更から学習して、将来のプログラミングを改善し、セットアップ時間を短縮できます。
Pemtron はプログラミング面に重点を置いていますが、 SAKI AOI Systems は 主に生産中に欠陥をフィルタリングするために AI を導入しています。 SAKI は、現実世界の何百万ものはんだ接合部でニューラル ネットワークをトレーニングします。 AI は、重大な欠陥と良性の異常の間の微妙な視覚的な違いを理解し、経験豊富な人間の検査員とほぼ同じように動作します。
従来のマシンでは、フラックスの残留量が変化すると、誤ったはんだ不足アラームが発生することがよくあります。 SAKIのAIはフラックスの質感や反射パターンを認識。アラームを抑制し、オペレーターの介入なしでボードを通過できるようにします。この機械学習の対象を絞ったアプリケーションは、誤報率を直接攻撃し、品質管理担当者を解放して、ゴースト欠陥を追跡するのではなく、実際のプロセスの逸脱に集中できるようにします。
背の高いコネクタ、コンデンサ、RF シールドによって影が生じ、近くの小さなコンポーネントがトップダウン カメラから見えなくなることがあります。高度な 3D AOI システムは、サイドアングル カメラと多方向照明を使用してこれらの領域を検査します。これにより、はんだ接合部の視認性が向上し、高密度基板上の死角が減少します。
0201m や 01005 などの小型部品には高解像度の検査が必要です。 3D AOI システムは、正確な Z 軸測定を使用して、小さな高さの変化や墓石などの欠陥を検出します。これにより、はんだ接続不良が次の製造段階に移るのを防ぐことができます。
3D AOI システムは、はんだが存在するかどうかを確認するだけでなく、はんだ接合部の体積、高さ、形状を測定します。これは、2D 検査では確認することが難しい、不十分なはんだ、過剰なはんだ、ブリッジの可能性を検出するのに役立ちます。正確な 3D 測定は、IPC-A-610 クラス 3 検査要件もサポートします。
評価プロセスを簡素化するために、次の表では、主要なアーキテクチャの違いと、最新の 3D AOI プラットフォームで採用されている特定の欠陥検出戦略を分類して示します。
特徴/能力 | ペムトロン 3D AOI アーキテクチャ | SAKI 3D AOI アーキテクチャ |
|---|---|---|
主要な 3D テクノロジー | カラーパターンモアレ投影（マルチウェイ） | 高解像度センサーによる位相シフト測定 |
カメラの解像度 | 高速CMOS（通常12MP～15MP） | 超高解像度オプション (最大 25MP) |
機械構造 | 高精度リニアモーター、スムーズなモーション制御 | 最大の安定性を実現する重量剛性鋳造ガントリー |
AI重点領域 | 自動プログラミング、CAD インジェスト、NPI 速度 | 欠陥フィルタリング、誤通話抑止 |
シャドウ軽減 | 8方向投影で死角をなくす | サイドカメラと最適化された照明角度 |
欠陥タイプ | 検出チャレンジ | 3D AOI ソリューション戦略 |
|---|---|---|
墓石化 (01005) | コンポーネントが小さすぎるため、2D エッジ検出ができません。 | Z軸高さマッピングによりミクロンレベルの浮き上がりを検出します。 |
不十分なヒールフィレット | ガルウィングリードの後ろに隠れています。 | マルチアングル投影がリードの後ろを照らします。 |
共平面性の問題 (BGA) | 欠陥はパッケージの下に完全に隠されています。 | パッケージ上面の傾きのZ軸測定。 |
磁束プーリング | 実際のはんだの反射を模倣します。 | AI ニューラル ネットワークは、フラックスのテクスチャーとはんだを分類します。 |
Pemtron と SAKI は、IPC-CFX や Hermes などの M2M 通信規格をサポートしています。これらの規格により、AOI マシンは欠陥データを MES や他の生産装置とリアルタイムで共有できるようになります。これにより、エンジニアは品質傾向を監視し、生産上の問題を早期に特定し、不必要なスクラップを削減することができます。
SPI、AOI、および AXI のデータを接続すると、メーカーは PCB の欠陥の原因をより迅速に見つけることができます。 SPI ははんだペーストをチェックし、AOI は目に見える欠陥を検出し、AXI は BGA の下にあるような隠れたはんだ接合を検査します。このデータを生産ライン全体で共有することで、より迅速な問題解決とより優れたプロセス制御がサポートされます。
定期的な校正により、AOI の機械は長期にわたり検査精度を維持できます。ほこり、温度変化、弱い LED 照明は、カメラや Z 軸の測定に影響を与える可能性があります。最新のシステムは、自動キャリブレーション ツールを使用してカメラのフォーカス、照明、3D 測定を調整し、測定のドリフトや誤った通話を軽減します。
明確なソフトウェア インターフェイスと適切なトレーニングにより、オペレーターは欠陥をより正確に確認できます。最新の AOI システムは、3D 欠陥画像、参照画像、リード線の浮きやはんだブリッジなどの問題領域を強調表示して表示できます。これにより、欠陥が理解しやすくなり、オペレータの疲労が軽減され、異なるシフト間での検査の一貫性が向上します。
適切な検査プラットフォームを選択するには、機械の機能を特定の生産上の課題に適合させる必要があります。評価を完了するには、次の実行可能な手順に従ってください。
現在の欠陥データを監査して、主な問題がプログラミング時間なのかアルゴリズムの感度なのかを判断します。
最も複雑で高密度の量産ボードを両方のベンダーに提供し、実際の NPI プログラミング時間をゼロから測定します。
ガントリー システムの物理的なビルド品質を検査し、必要な最大ライン速度で振動が画像の鮮明さにどのような影響を与えるかを確認します。
選択したシステムが、IPC-CFX 標準を使用して既存の SPI マシンおよび MES ネットワークからデータを正常にプッシュおよびプルできることを確認します。
A: モアレ投影により、ボード上に正確なグリッド パターンが投影されます。グリッドが湾曲したはんだフィレットや背の高いコンポーネントの上に落ちると、線が変形します。カメラはこの変形を捕捉し、ソフトウェアは位相シフト アルゴリズムを使用してオブジェクトの正確な 3D 高さと体積を計算し、高精度の地形データを提供します。
A: 25MP カメラは、1 枚の画像に膨大な量の詳細をキャプチャします。これにより、機械は 0201m および 01005 コンポーネントの微細な詳細を解像しながら、広い視野 (FOV) を維持することができます。微小欠陥検出に必要な分解能を犠牲にすることなく、高い検査速度を実現します。
A: SMT 検査では、光学ヘッドが急速に移動し、突然停止する必要があります。この動きにより運動エネルギーと振動が発生します。硬くて重いガントリーはこの振動を瞬時に吸収します。これにより、画像キャプチャ中のカメラレンズの揺れが防止され、ブレがなくなり、一貫した再現性のある測定が保証されます。
A: AI は、現実世界の何百万ものはんだ接合部でトレーニングされたニューラル ネットワークを利用します。重大な欠陥と、フラックス残留物の変化やパッドのわずかな変色などの無害な視覚的異常とを区別することを学習します。 AI はこれらの良性のパターンを認識することでアラームを抑制し、誤った電話を防ぎます。
A: IPC-CFX は、業界標準のマシンツーマシン (M2M) 通信プロトコルです。これにより、AOI マシンはリアルタイムの欠陥データを SPI マシン、ピック アンド プレイス マウンター、工場 MES ソフトウェアなどの他の機器とシームレスに共有できるようになり、自動化された閉ループ プロセス制御と高度な分析が可能になります。
A: はい。高度なシステムは、マルチウェイ プロジェクターとサイドアングル カメラを使用して影を軽減します。複数の異なる角度から基板を照らすことで、背の高いコンポーネントの下に光が届くようになり、システムは狭い高密度領域にある小型の受動部品を正確にプロファイリングできるようになります。
