I.C.T -1200
I.C.T
| 数量： | |
|---|---|

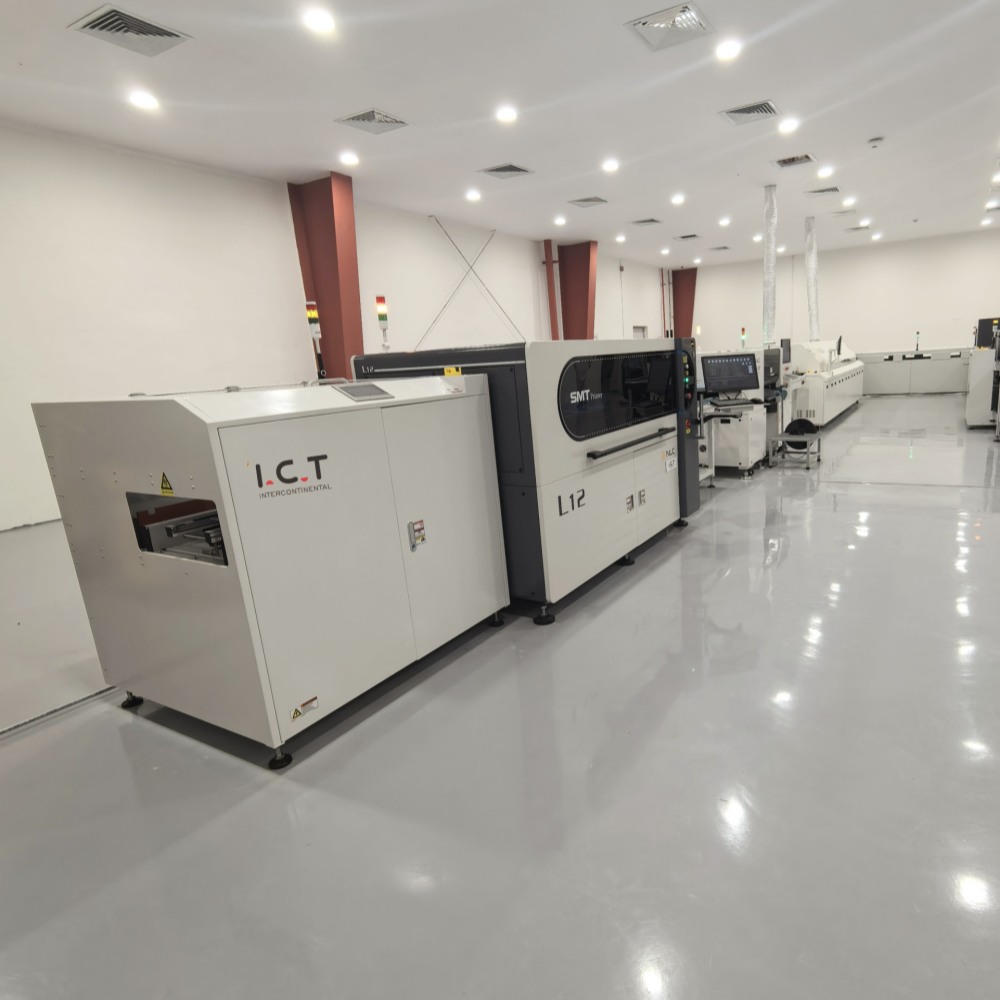

| I.C.T-1200 SMD ステンシル はんだプリンターの概要
I.C.T-1200 SMD ステンシル はんだ印刷機は、SMD および大型の PCB 向けに設計された高精度自動機械です。エレクトロニクス製造において 25 年以上の経験を持つ I.C.T は、インダストリー 4.0 および MES システムに準拠した欠陥のない出力を実現する完全な SMT ソリューションを提供します。この自動 PCB ステンシル プリンタには、自動ステンシル クリーニング、PCB キャリブレーション、最高の結果を得るために調整可能なスキージ圧力などの高度な機能が含まれています。 2021 年、当社は 1900 台を超える SMT プリンターを販売し、業界で 2 位にランクされました。故障率が低く、長寿命を実現するトップ輸入ブランドを使用しています。 LED、LCD TV、または一般電子機器で必要な SMD はんだプリンターのメーカーに最適で、使いやすい Windows 10 インターフェイスを備えています。新しいセットアップにはわずか 5 ～ 10 分しかかからないため、忙しい工場にとって効率的です。
| 特徴
I.C.T-1200 SMD ステンシル はんだプリンタは、±0.015 mm の繰り返し位置決めと 0.03 mm の印刷精度により、高い位置精度を実現します。これにより、毎回正確な印刷が保証され、製造エラーが削減されます。そのビジョン システムは、均一なリング ライトと同軸光源を使用してさまざまな PCB マークを検出し、錫めっき、銅めっきなどに適しています。日本製の KURODA ボールネジなどの輸入部品を使用して構築されており、SMD のタスクでも信頼性が高くなります。この機能は、工場が車両エレクトロニクスや LED 製品などの大型の PCB で安定した品質を達成するのに役立ちます。全体として、最小限の再作業で大量の実行をサポートします。
この SMD ステンシル はんだプリンターには、基板を迅速かつ正確に位置合わせする自動 PCB キャリブレーション システムが搭載されています。 3 軸リンケージはダイレクト モーター ドライブを使用して、迅速かつ正確な調整を実現します。これにより、PCB とステンシルのスムーズな接触が保証されます。これは、薄い基板や反った基板の鍵となります。これにより手動作業が軽減され、SMT 行の速度が向上します。 LED や TV 製造における全自動 PCB 印刷機のセットアップに特に役立ち、効率が向上します。真空サポートなどのオプションを使用すると、変形した PCB を適切に処理できるため、生産がより安定し、コスト効率が高くなります。
I.C.T-1200 は、リアルタイム フィードバックのための自動圧力調整機能を備えた吊り下げ式プリント ヘッドを備えています。 2 つの高精度ステッピングモーターがスキージを制御し、アーチブリッジ設計により圧力を安定させます。これにより、SMD ボードにはんだペーストが完璧に塗布されます。液晶テレビや一般的な電子機器を含む、さまざまな PCB タイプの圧力のバランスをとります。このシステムはオンライン監視をサポートしており、要求の高い設定でも一貫した結果を保証します。全自動 SMT PCB プリンターとして、自動化された工場での汎用性と出力品質を向上させます。
| 仕様
| モデル | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| フレームサイズ（mm） | 470*370～737*737 | 470*370 ～737*737 | 470*370 ～737*737 |
| PCBサイズ（mm） | 50*50～ 400*340 | 50*50～ 510*340 | 50*50～ 510*510 |
| 輸送方向 | 左右;右側;左左;右右 | ||
| サポートシステム | 磁気ピン/アップダウンテーブル調整/サポートブロック | ||
| クランピングシステム | サイドクランプ（真空ノズル、自動伸縮Z圧はオプション） | ||
| プリンターヘッド | 2 つの独立した電動プリントヘッド | ||
| スキージ タイプ | ステンレス(標準)、プラスチック | ||
| クリーニングシステム | 乾燥、濡れた、真空 | ||
| 検査 | 2D検査（標準） | ||
| 電源 | AC:220±10%、50/60HZ、3Kw | ||
| 制御方法 | PC制御 | ||
| 寸法（mm） | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| モデル | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| フレームサイズ（mm） | 650*400～850*750 | 650*400～850*850 | 737*400～1100*900 |
| PCBサイズ（mm） | 50*50～ 650*340 | 80*50～ 650*610 | 80*50～ 900*600 |
| 寸法（mm） | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| SMT ライン機器リスト

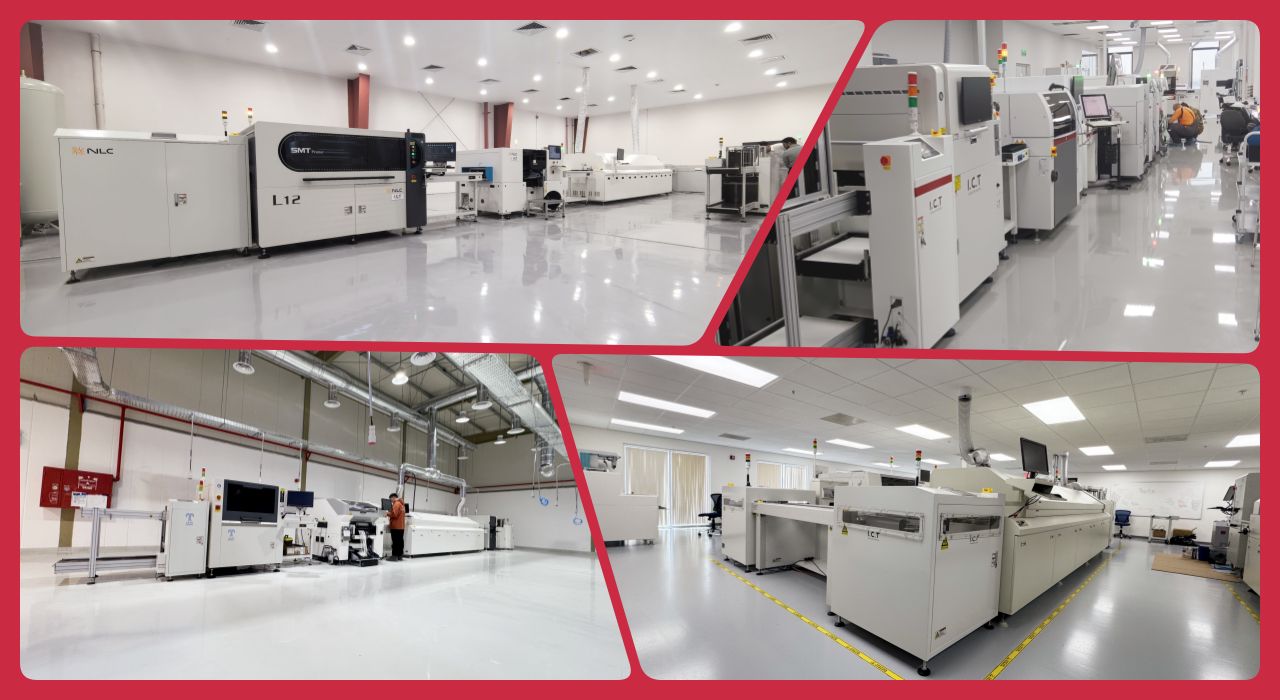

当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| 製品名 | SMT 行の目的 |
|---|---|
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| AOIマシン | はんだ接合部や配置不良を検査します。 |
| SPI マシン | はんだペーストの高さと品質をチェックします。 |
| トレーサビリティ機器 | 生産データの記録と追跡: レーザーマーキングマシン/ ラベルマウンター /インクジェットプリンター |
| カスタマーサクセスビデオ
2025 年、I.C.T のエンジニアは、家庭用 LED の照明を製造するアジアの顧客工場を訪れました。クライアントは、13 台のマシンを備えた、合計長さ約 29 メートルの全自動 SMT ラインを必要としていました。しかし、彼らのスペースは長さ21メートル、幅5メートルしかありませんでした。長さ16メートル、幅2.7メートルに収まるようU字型のレイアウトを設計し、ニーズにぴったりと応えました。 2 日間のインストールとデバッグの後、6 日間のトレーニングと技術サポートを提供しました。これにより、スムーズな運営とスタッフの迅速な学習が保証されました。このプロジェクトでは、カスタム ソリューションと迅速な納品における当社のスキルが実証され、クライアントが遅延なく生産を開始できるよう支援しました。
| サービスとトレーニングのサポート
I.C.T は、工場の良好な稼働を維持するために、SMD ステンシル はんだプリンターの完全なサービスとトレーニングを提供します。当社のチームがオンサイトでのセットアップ、修理、技術サポートを行い、スムーズに使用できるようにします。トレーニングには、機械の操作、問題解決、ニーズに合わせたプロセスの調整が含まれます。 25 年以上のノウハウを活かし、長期的な成功に向けたサポートをカスタマイズします。私たちは問題に迅速に対応し、ダウンタイムを削減し、効率を高めます。これにより信頼が構築され、チームが自信を持って働けるようになります。
| お客様のレビュー
お客様は、セットアップ中の当社のエンジニアの専門的で親切なサポートを高く評価しています。彼らは、その精度と安定したパフォーマンスのため、SMD ステンシル はんだプリンターを気に入っています。丁寧な梱包と安心発送も好評です。多くの人が問題を迅速に解決してくれたことに感謝しており、それによって生産が順調に進み、永続的な信頼が築かれています。
| 認証と規格
I.C.T は CE、RoHS、ISO9001 などの主要な認証を取得しており、当社の SMD ステンシル はんだプリンターが世界の安全性と品質規則を満たしていることを保証します。また、洗浄や分配システムなどの機能に関する特許も多数取得しています。これらは、当社がイノベーションと最高水準に重点を置いていることを示しています。お客様は世界的な検査に合格した信頼性の高い機械を入手できるため、安心して生産を行うことができます。
| I.C.T 会社と当社の工場について
I.C.T は、独自の研究、開発、生産チームを擁するトップ電子機器プロバイダーです。当社は 12,000 平方メートルのスペースに 89 人のスタッフを擁し、3,000 万ドルの資金を集めて近年急速に成長しています。 72 か国の 1,600 を超える顧客にサービスを提供し、世界的なニーズに対応しています。当社の工場では、厳格なテストと品質システムを採用し、高い製品基準を確保しています。これにより、1.2 メートル SMD ステンシル はんだプリンターのようなソリューションを自信を持って提供できるようになります。
