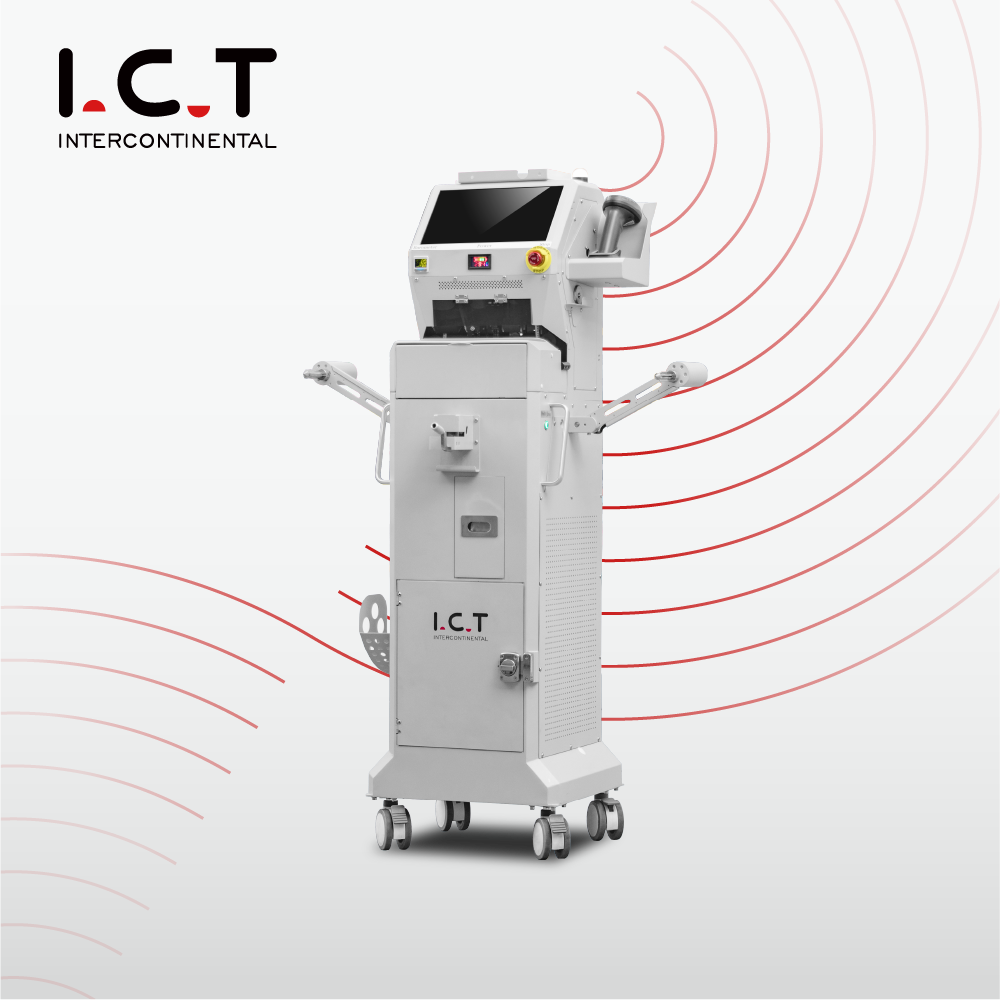

I.C.T | SMT 自動インテリジェンススプライシングマシン

自動テープスプライシングにより、エラーを減らして生産を継続できます。

ａ．数秒以内に自動スプライスが完了します。
b. CCD 検査により、空のコンポーネントの位置が検出されます。
c.バーコード検証により、材料の誤ったロードを防止します。
d.複数のコンポーネントのテープ幅をサポートします。
e. MES接続により、生産材料のトレーサビリティが向上します。
f.充電式バッテリーにより、柔軟な作業場移動をサポートします。
g.グローバルなトレーニングと技術サポートが利用可能です。

モデル：
I.C.T-ASM08
製品ブランド：
I.C.T

可用性ステータス:

数量：



お問い合わせバスケット

製品説明

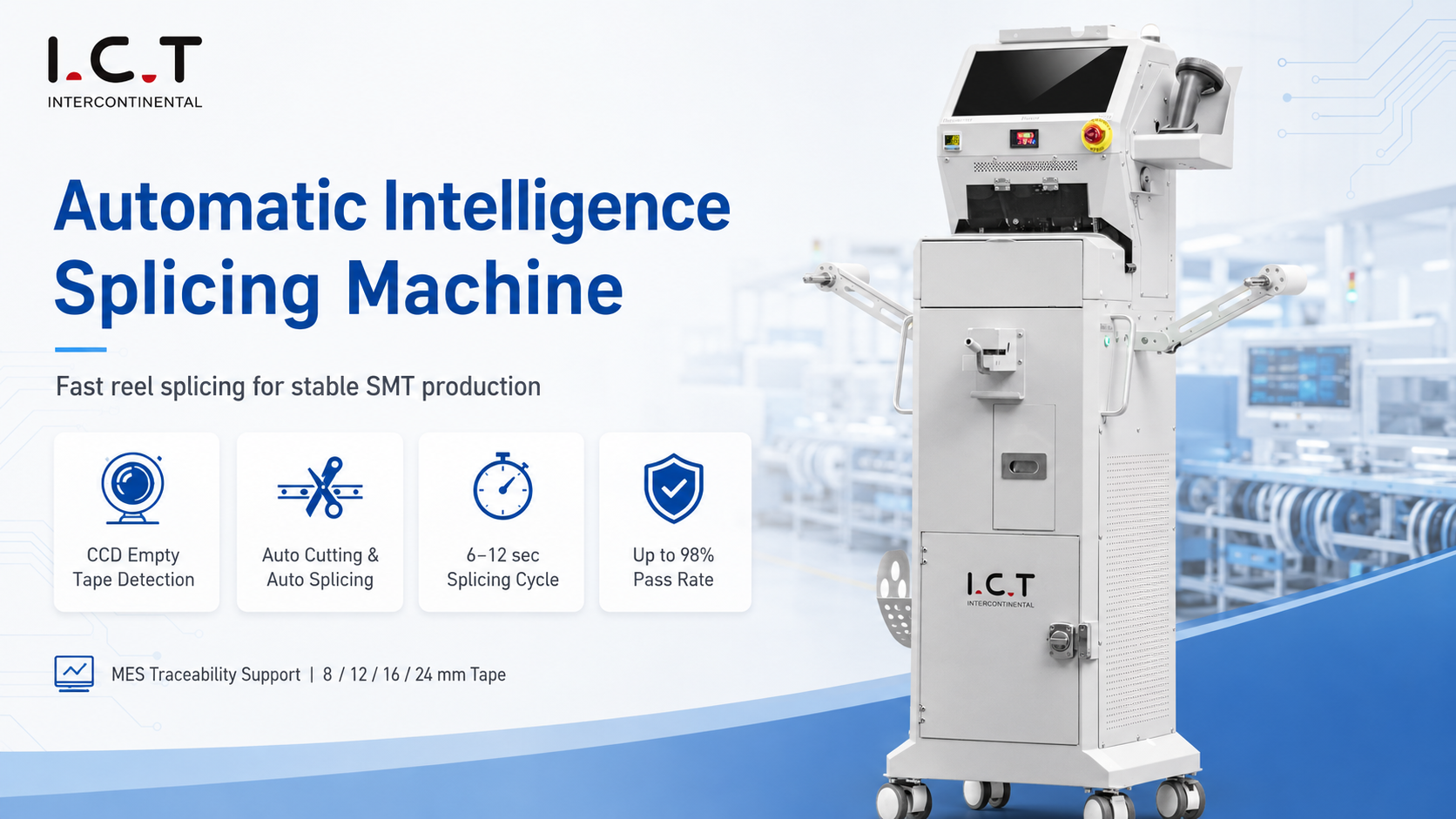

I.C.T 自動スプライシング機

| 連続生産のためのインテリジェントなスプライシング

SMT 自動インテリジェンススプライシングマシンは、配置プロセスを停止することなく、コンポーネントリールを迅速に交換する必要があるエレクトロニクス工場向けに設計されています。テープの空セクションを自動的に検出し、正しい切断位置を特定して、古いテープと新しいテープを切断し、正確なスプライシングを完了します。この装置は、選択したモデルに応じて、8 mm、12 mm、16 mm、および 24 mm のコンポーネントテープをサポートします。 CCD カメラ、バーコードスキャン、およびガイド付きソフトウェアは、オペレーターによる積み込みミスの軽減に役立ちます。 1 回のスプライシングサイクルには、手動による準備と空のテープの検査を除いて、通常約 6 ～ 12 秒かかります。可動式構造と充電式バッテリーにより、異なる生産ライン間の移動も簡単に行えます。

|製品の特徴

インテリジェントなビジョンと安定した伝送

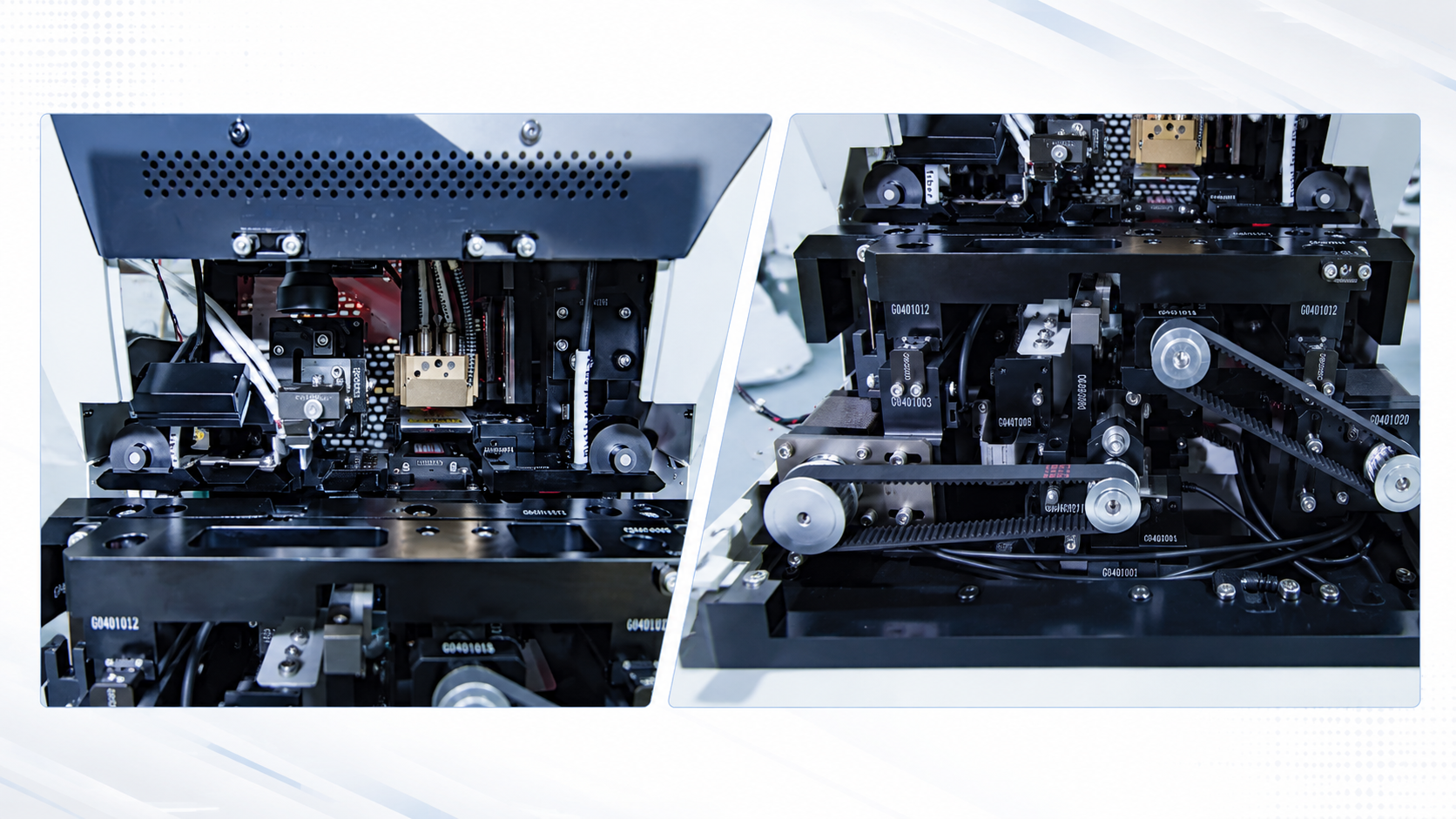

ビジョンシステム + 伝送モジュール

ビジョンシステムは、上下の光源を備えた CCD カメラを使用してテープの空の部分を検出し、正しい切断位置を確認します。 01005 を超えるコンポーネントを認識し、コンポーネントの間隔を特定し、材料エラーを減らすためにコンポーネントのマーキングテンプレートを作成できます。トランスミッションモジュールは独立したモーターと精密ガイドレールを使用し、キャリアテープを安定して移動させます。細かい歯の駆動ホイールにより摩擦が向上し、両側のプレスカバーが処理中のテープの動きを防ぎます。選択したテープの種類に応じてガイドレールを自動的に調整することもできます。これらのシステムを組み合わせることで、SMT 自動インテリジェンススプライシングマシンは、正確なテープの位置決め、安定した供給、さまざまなコンポーネントリール間での信頼性の高いスプライシングを維持することができます。

正確な切断と確実なスプライシング

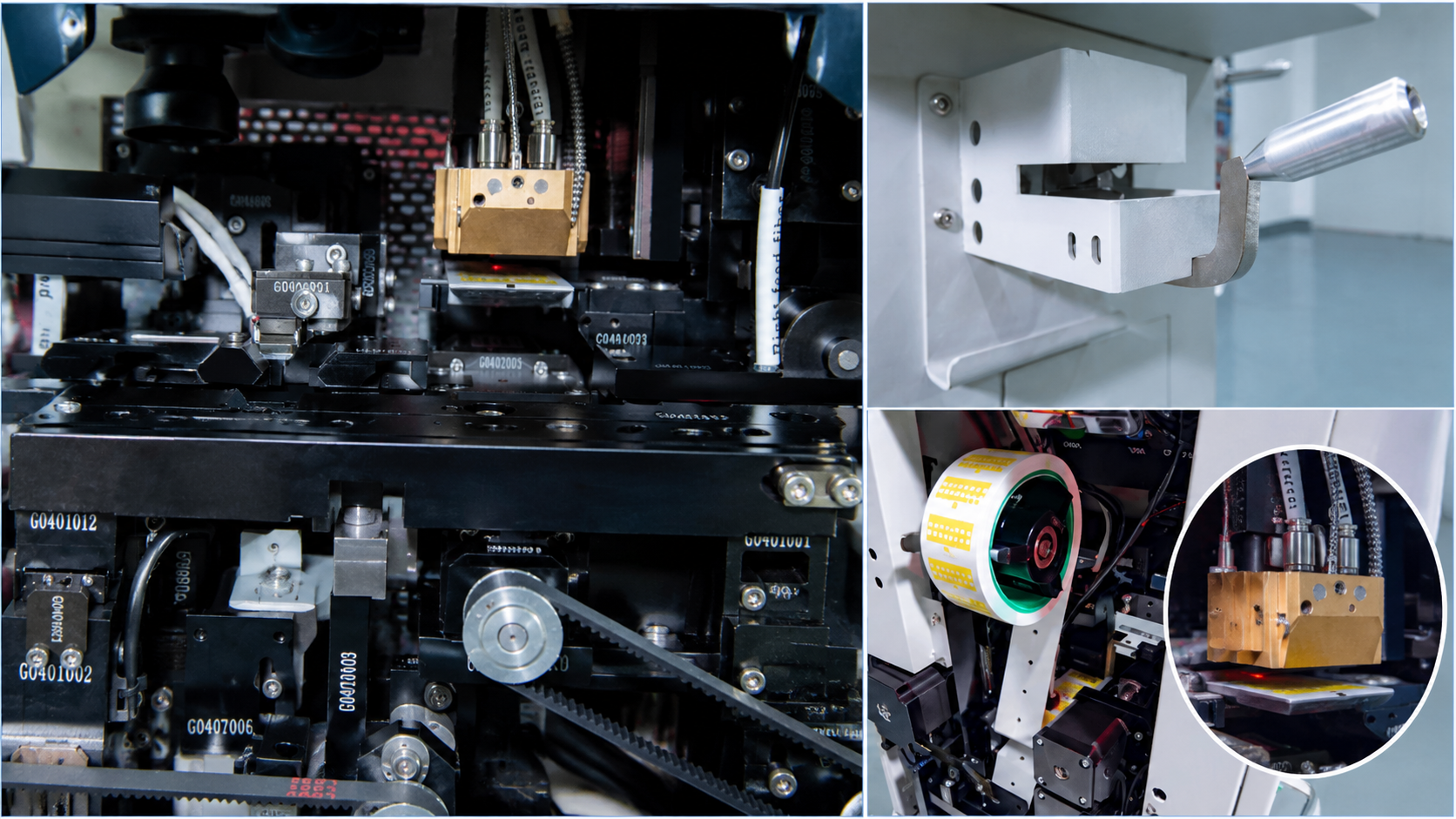

カッターモジュール+スプライシングモジュール

カッターモジュールには高硬度ブレードを内蔵しており、きれいでスムーズなテープカットを実現します。 CCD システムは最初に空のテープ位置を識別し、次に機械が正しい位置で自動的にカットします。自動操作の前に長い空のテープセクションを除去するための外部手動カッターも含まれています。スプライシング中は、真空ポンプが粘着テープをしっかりと保持し、加熱された吸着ヘッドが安定した接着をサポートします。独立した温度コントローラーが一貫した加熱条件を維持します。ステッピングモーターと特許取得済みのギア構造が接合プロセスを高精度に制御します。複数のモーターはテープ詰まりや廃棄出口の詰まりの防止にも役立ち、自動インテリジェンススプライシングマシンは最大 98% の通過率を達成できます。

スマートな制御と簡単な操作

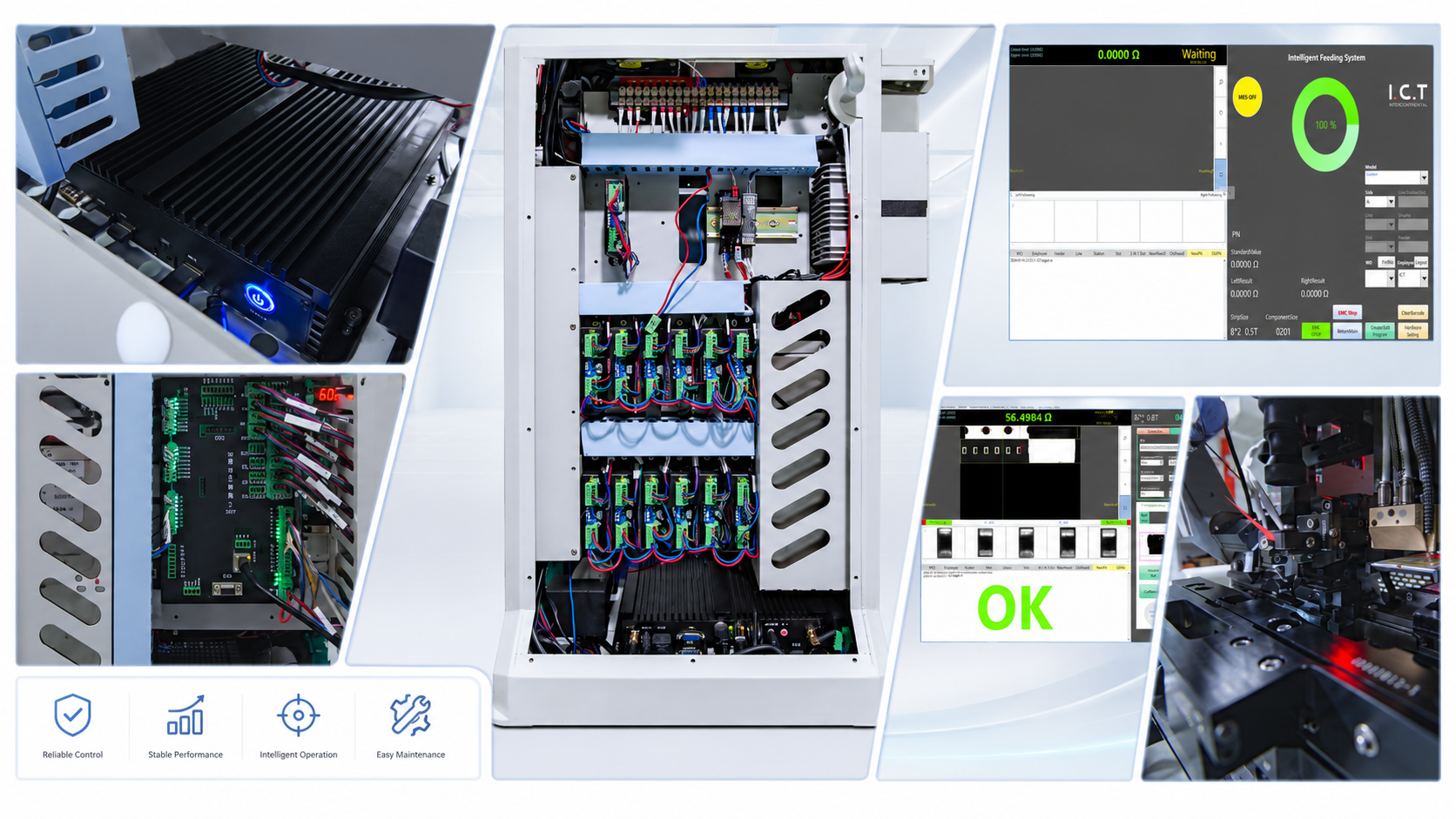

制御系＋オペレータ系

制御システムは、産業用 PC、IO 制御カード、および複数の独立したドライバーを使用して、各動作モジュールを管理します。この構造により安定した動作をサポートし、メンテナンスも容易になります。拡張されたアンテナはワークショップ全体で信頼性の高い信号を維持するのに役立ち、充電式リチウム電池により固定電源接続なしで機械を自由に動かすことができます。ガイド付きオペレーターインターフェイスは、初心者でも約 5 分以内に習得できるほどシンプルです。中国語と英語のインターフェースが利用可能で、材料検証用のバーコードスキャナーが標準装備されています。このシステムは、BOM インポート、自動データ分析、オプションの MES 接続、およびオプションの 8 mm テープの RC 値測定もサポートしており、トレーサビリティとエラー防止を向上させます。

|仕様

No.		I.C.T-ASM08	I.C.T-AISM08	I.C.T-ASM24
1	モデル	I.C.T-ASM08	I.C.T-AISM08	I.C.T-ASM24
2	RC測定器	n/a	標準	n/a
3	例	8mmテープ	8mmテープ	8/12/16/24mmテープ
4	適用マウンタ	完全な SMT ブランド	完全な SMT ブランド	完全な SMT ブランド
5	SMT テープ (mm)	8mm紙 / 8mmエンボス	8mm紙 / 8mmエンボス	8 / 12 / 16 / 24 mm 紙およびエンボス加工
6	スプライシングモード	オートカット/オートスプライス	オートカット/オートスプライス	オートカット/オートスプライス
7	スプライシングテープのサイズ	32mm	32mm	32mm×2
8	スプライシングテープパッケージ	リール	リール	リール
9	スプライシングテープ番号	1	1	2
10	接続精度	±0.2mm	±0.2mm	±0.05mm
11	空のテープの検出	CCD	CCD	CCD
12	CCD番号	1	2	1
13	スプライシングサイクルタイム	6～12秒*	6～12秒*	6～12秒*
14	マウンタ通過率	95%	98%	98%
15	MES	サポートされています	サポートされています	サポートされています
16	制御方法	パソコン	パソコン	パソコン
17	電源	24 V リチウム電池 2 個	24 V リチウム電池 2 個	24 V リチウム電池 2 個
18	バッテリー供給時間	12～14時間	12～14時間	12～14時間
19	寸法(mm)	550×470×1300	400×470×1400	360×310×1320
20	重さ	約65kg	約65kg	約70kg

* I.C.Tは品質、性能の向上に努めておりますが、仕様、外観は予告なく変更する場合があります。

| SMT ライン機器リスト

SMT行

完全な SMT 生産ラインには、PCB ローダー、全自動はんだペーストプリンター、SPI システム、ピックアンドプレース機、コンベア、リフローオーブン、AOI 検査システム、PCB アンローダー、パネル剥離機、および洗浄装置が含まれます。 SMT 自動インテリジェンススプライシングマシンは、オペレータが長い装着機の停止を生じさせることなくコンポーネントリールを交換できるようにすることで、このラインをサポートします。これは、工場が多くの種類のコンポーネント、大量の注文、または頻繁なリール交換を処理する場合に特に役立ちます。 I.C.T は、完全な構成を推奨する前に、PCB のサイズ、コンポーネントの種類、必要な容量、作業場スペース、検査要件、材料管理方法を評価できます。この完全なラインのアプローチにより、機器のマッチング、材料フロー、品質検査、および将来の生産拡張が改善されます。
